Ресивер азота объемом 4 м³

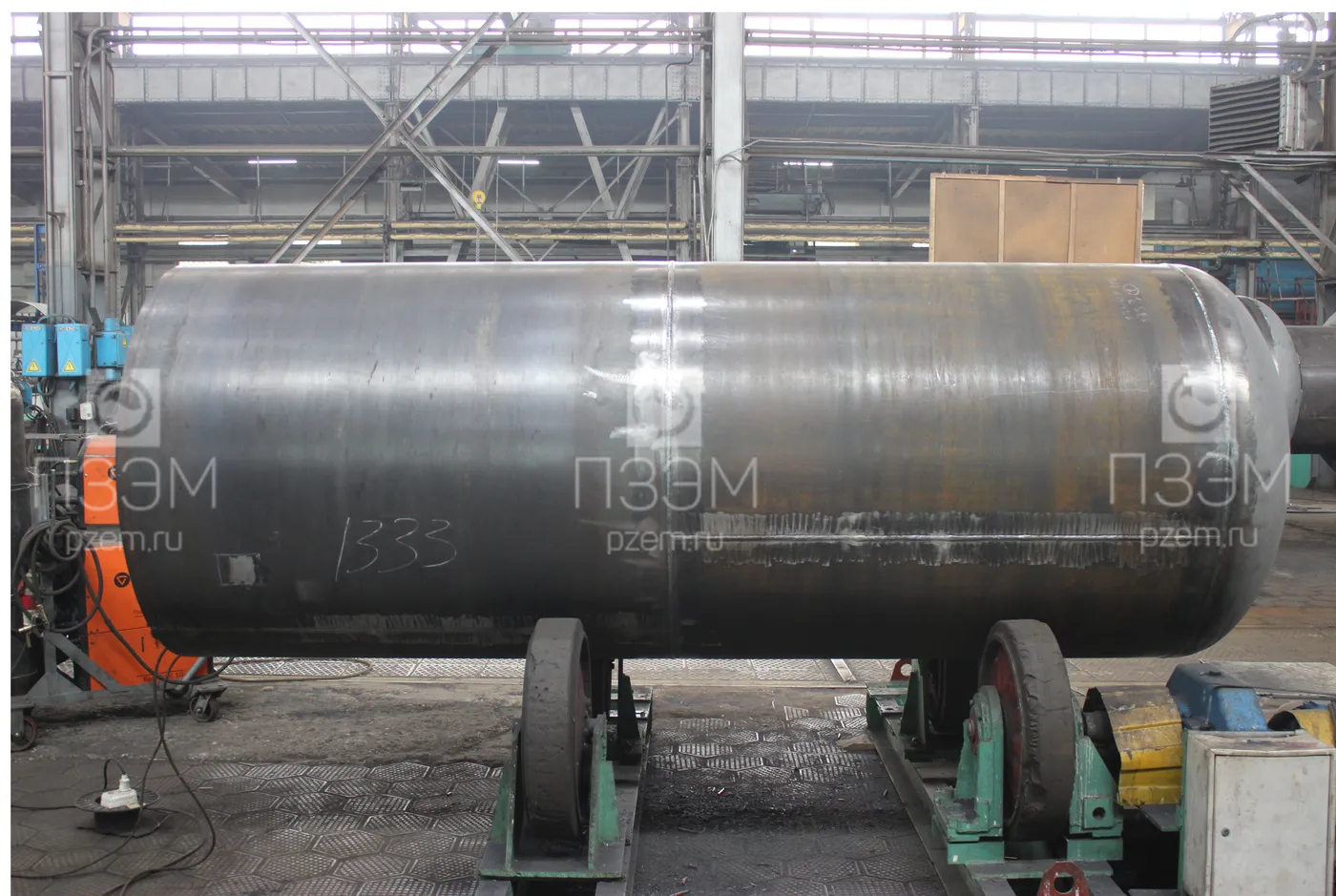

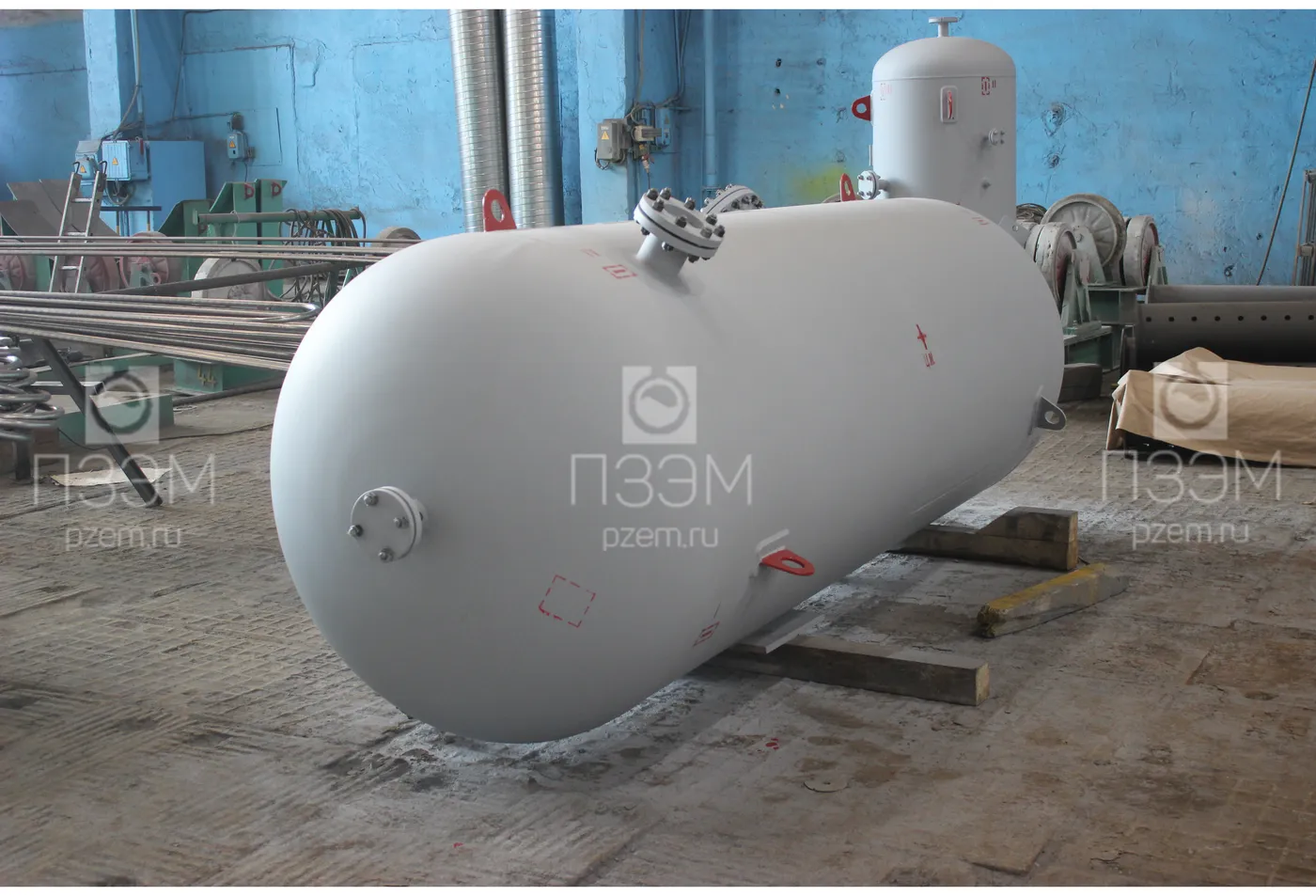

Для крупной нефтеперерабатывающей компании изготовлен и отгружен ресивер азота объёмом 4 м³. Масса — 1130 кг, толщина обечаек (корпус) — 22 мм, материал исполнения — сталь 09Г2С-15, рабочее давление — 1,0 МПа. Рабочая среда — азот, рабочая температура среды — 50 °C.
| Группа аппарата по ГОСТ 34347-2017 | 4 |
|---|---|
| Группа среды по ТР ТС 032/2013 | 2 |
| Категория аппарата по ТР ТС 032/2013 | 4 |
| Объём внутренний, м³ | 4,0 |
| Давление рабочее, МПа (кгс/см²) | 1,0 (10,0) |
| Давление расчётное, МПа (кгс/см²) | 1,0 (10,0) |
| Пробное гидравлическое давление, МПа (кгс/см²) | 1,3 (13,0) |
| Рабочая температура среды, °C | 50 |
| Расчётная температура, °C | 50 |
| Минимальная допустимая отрицательная температура стенки, находящейся под давлением, °C | положительная |
| Место установки | в помещении |
| Наименование рабочей среды | азот |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 4 |
| Категория взрывоопасности смеси по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Коррозионность | да |
| Расчётный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | 2 |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Материал прокладок | Паронит ПМБ ГОСТ 481-80 |
| Материал крепёжных изделий | Сталь 40Х ГОСТ 4543-2016 |
| Расчётное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл не более | 6 |
| Диаметр корпуса, мм | ø1200, толщина 8 |
| Высота, мм | 3933 |
| Габарит в плане, мм | 1560 |
| Исполнение | вертикальный, на трёх опорах-стойках |
| Состояние поставки | аппарат в собранном виде, с неустановленными приборами ЗРА и КИП (клапан предохранительный Ду50 Ру1,0, кран игольчатый, кран трехходовой, манометр). Установку снятого оборудования выполнить на месте монтажа силами, средствами и за счёт Заказчика |
| Покрытие | наружная поверхность аппарата – грунт-эмаль «Prodecor 1202» (цвет – серый RAL 7040) ТУ 2312-087-49404743-2009, общая толщина покрытия – 80…100 мкм; внутренняя поверхность аппарата – просушить; строповые устройства – эмаль красная НЦ-132К ГОСТ 6631-74 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход среды | 100 | 1,0 |
| Б | Выход среды | 100 | 1,0 |
| В | Для предохранительного клапана | 50 | 1,0 |
| Г | Слив конденсата | 25 (G 1") | – |
| Д | К манометру в машинном отделении | М20х1,5 | – |
| Е | К манометру | 15 (G 1/2") | – |
| Ж | К регулятору производительности | 15 | 1,0 |
| И | Для очистки | 50 | 1,0 |
| К | Люк | 450 | 1,0 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 28759.2-90
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2013
- ФНП
