Емкость вертикальная (бак для горячей воды) объемом 4 м³

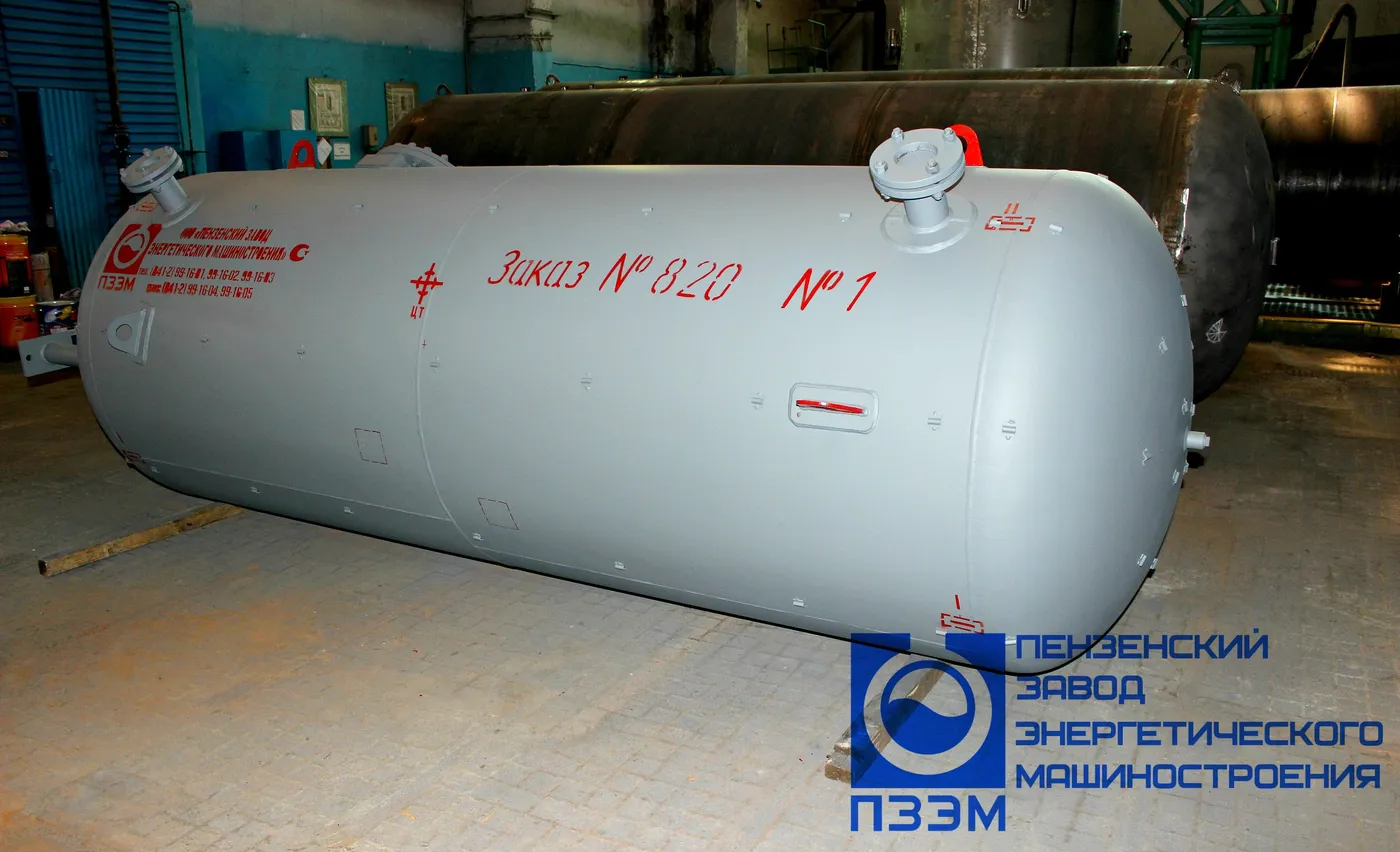

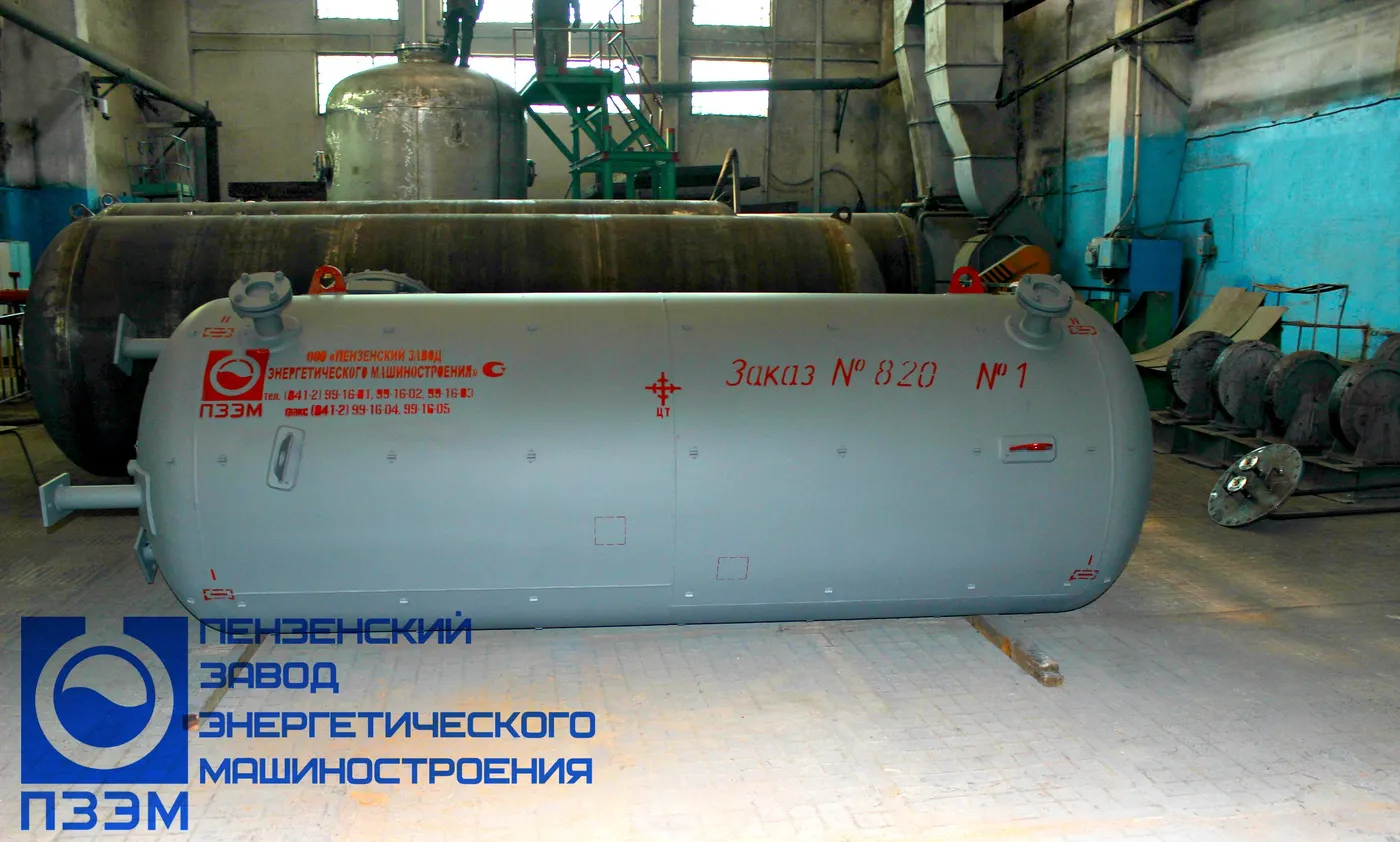

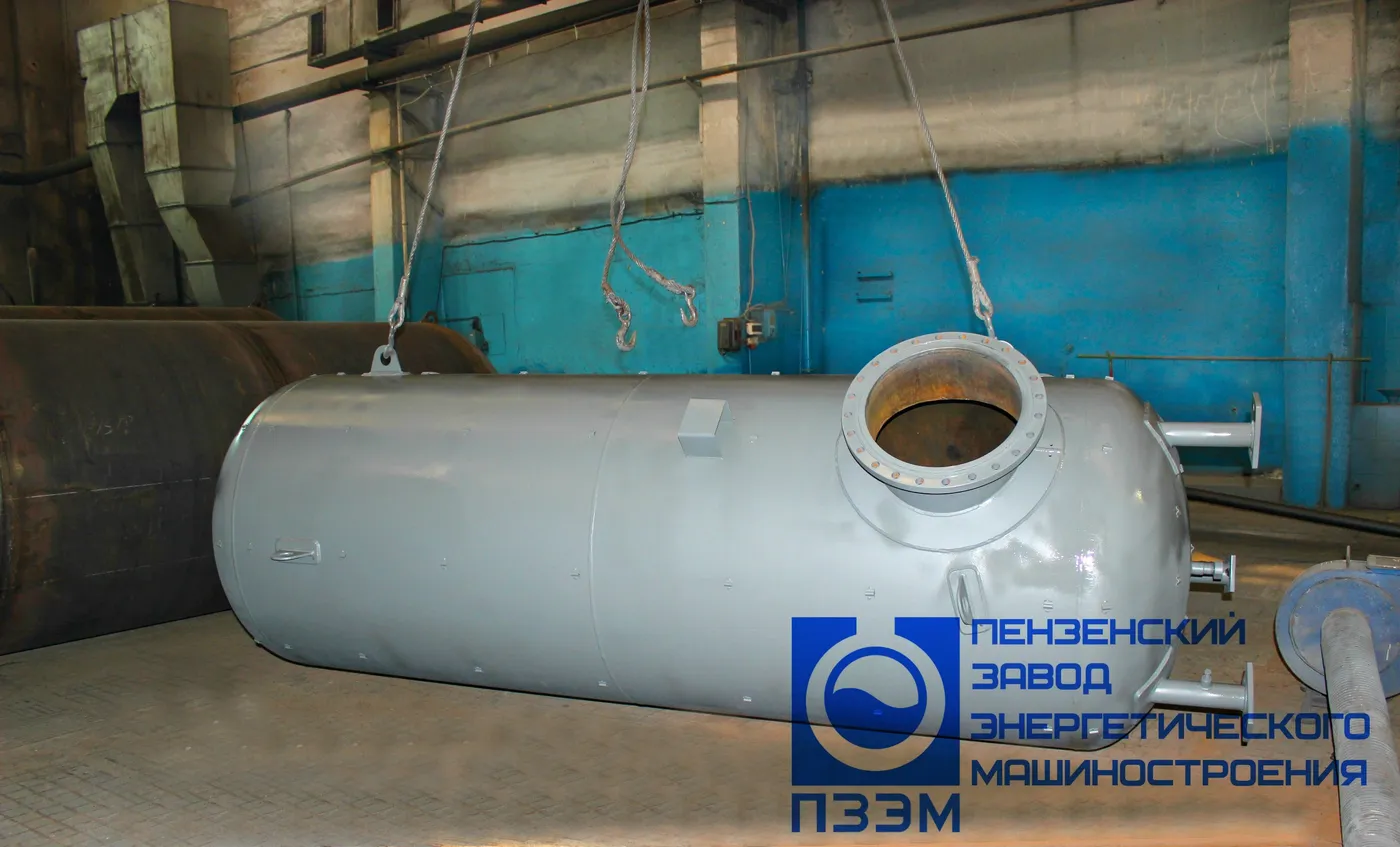

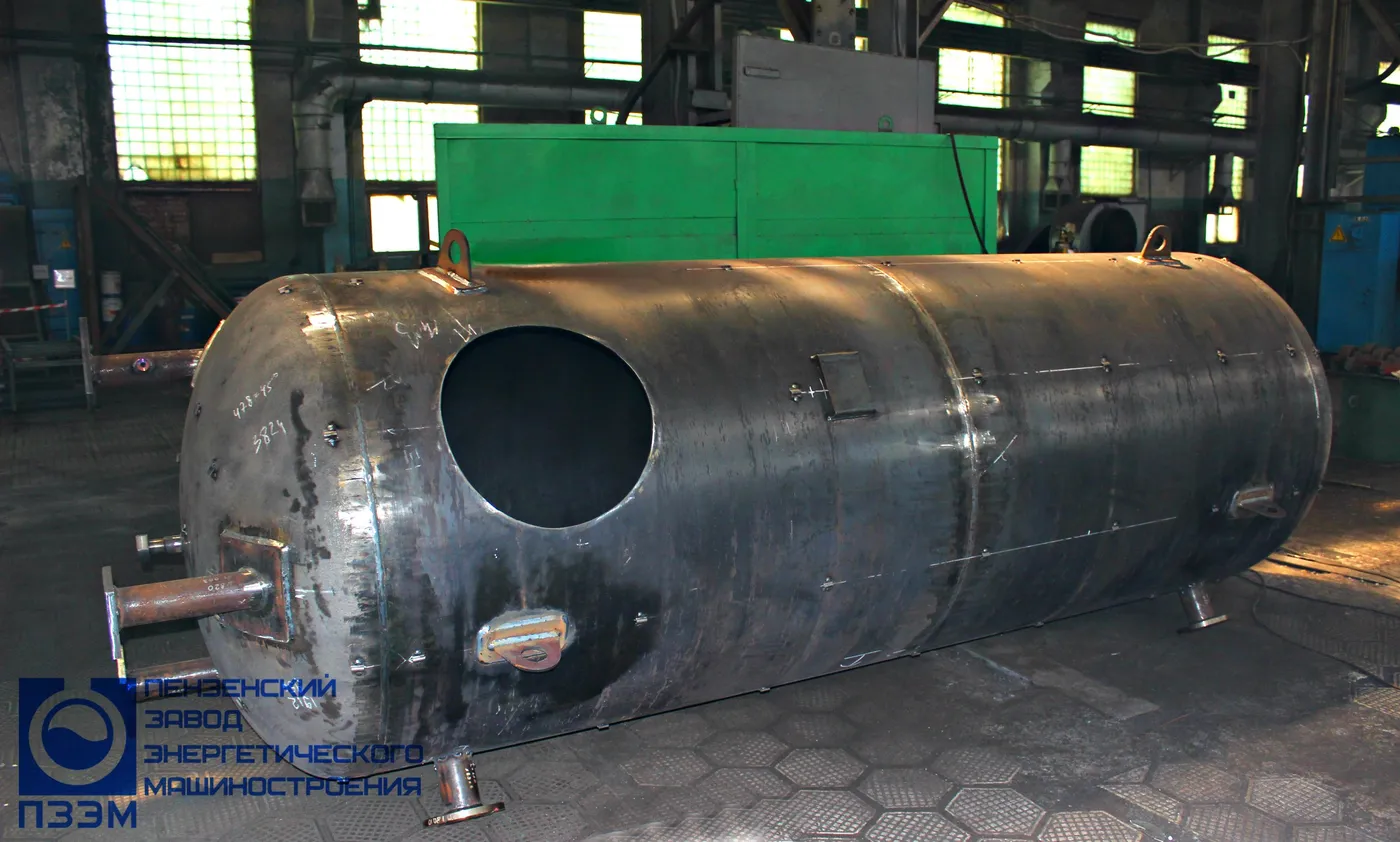

Для одного из лидеров по производству стеклотары из Ростовской области изготовлен и поставлен бак горячей воды Р-4,0-1,0-09Г2С объёмом 4 м³. Ёмкость имеет диаметр 1200 мм, высоту 3900 мм, материал изготовления — сталь 09Г2С, толщина стенки и днищ — 8 мм. Расчётное давление — 1 МПа. Аппарат испытан на герметичность и прочность пробным гидравлическим давлением 1,38 МПа. Бак предназначен для хранения и выдачи горячей воды. Расчётный срок службы — 20 лет.

Группа аппарата по ГОСТ Р 52630-2012	4
Назначение аппарата	хранение и выдача горячей воды
Давление рабочее, не более, МПа (кгс/см²)	1,0 (10,0)
Давление расчетное, МПа (кгс/см²)	1,0 (10,0)
Температура стенки рабочая, °С	90
Температура стенки расчетная, °С	100
Минимально допустимая температура стенки, находящейся под давлением, °С	положительная
Рабочая среда	вода
Пожароопасность	нет
Токсичность по ГОСТ 12.1.007-76	нет
Коррозионность	да
Объем аппарата, м³ (л)	4 (4000)
Основной материал	Сталь 09Г2С-12 ГОСТ 19281-89
Прибавка для компенсации коррозии (корпус), мм	2
Расчетный (назначенный) срок службы аппарата, лет	20
Число циклов нагружения за весь срок службы	не более 1000
Специальные требования	нет
Исполнение	вертикальный, на опорах-стойках (3 опоры)
Диаметр внутренний, мм	⌀1200
Длина цилиндрической части, мм	3000
Толщина стенки, мм	8
Покрытие/окраска	наружная поверхность - грунт-эмаль по ржавчине Яр/Исаат 0278 ТУ 2313-342-21743165-2009 - 3 слоя, общая толщина покрытия - 70...80 мкм. Внутреннюю поверхность очистить и просушить.
Материал прокладок	Паронит ПОН-Б 2,0 ГОСТ 481-80

Обозначение	Назначение	DN	PN, МПа
А	Подключение к теплоносителю	80	1,0
Б	Подключение к теплоносителю	80	1,0
В	Слив	20 (G1")
Г	Воздушник	15 (М20-1,5)
Д	Люк-лаз	450	1,0
