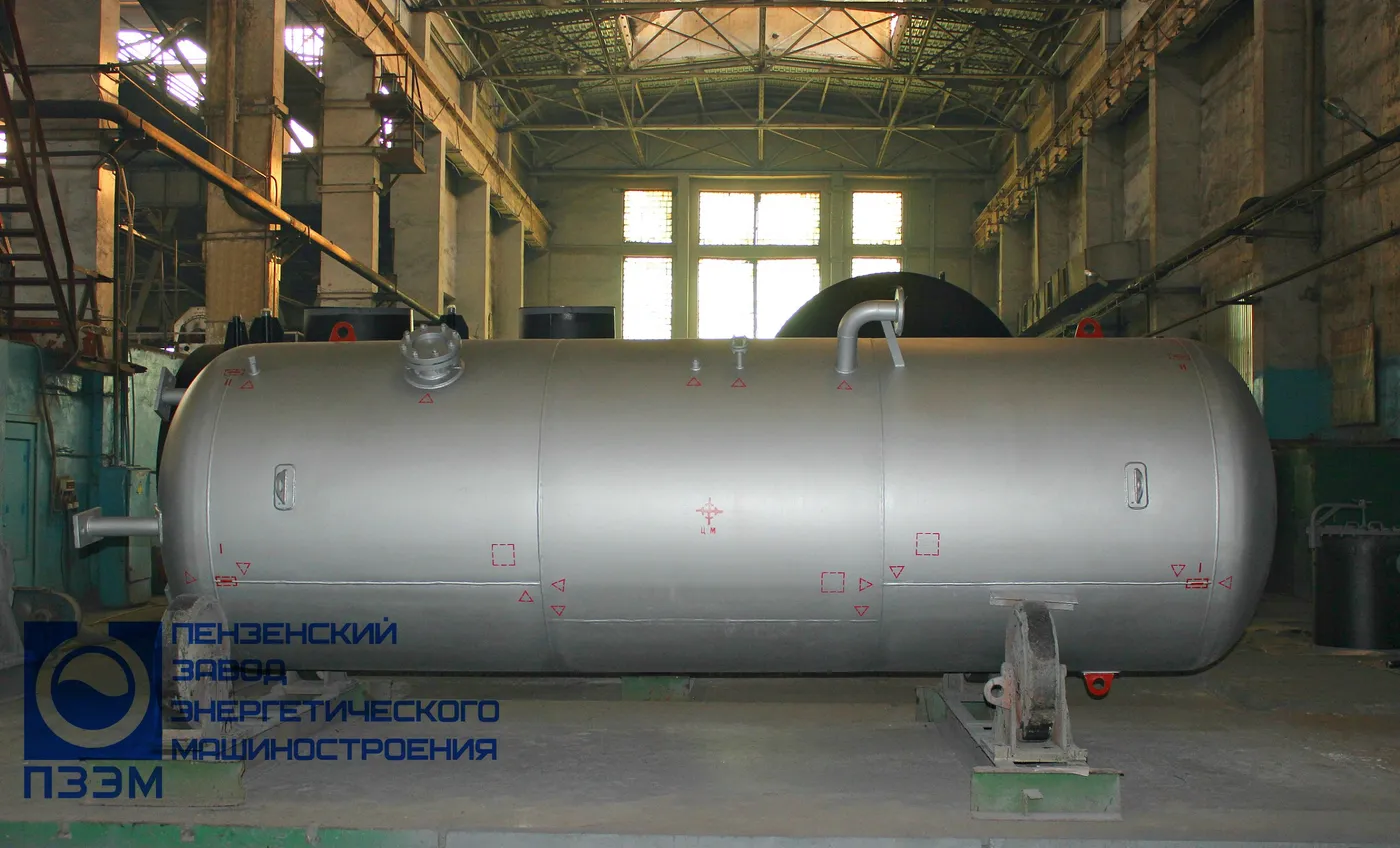

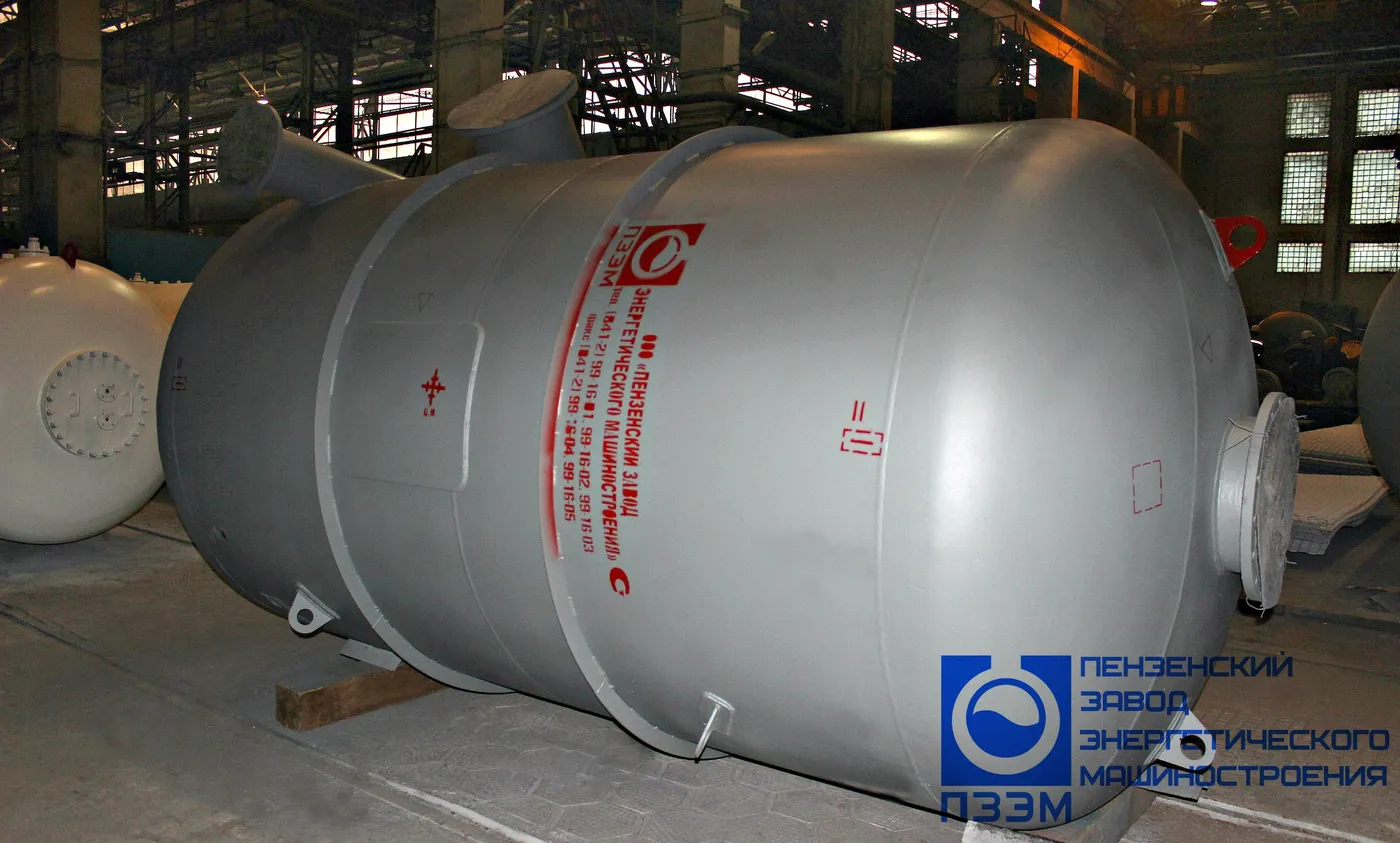

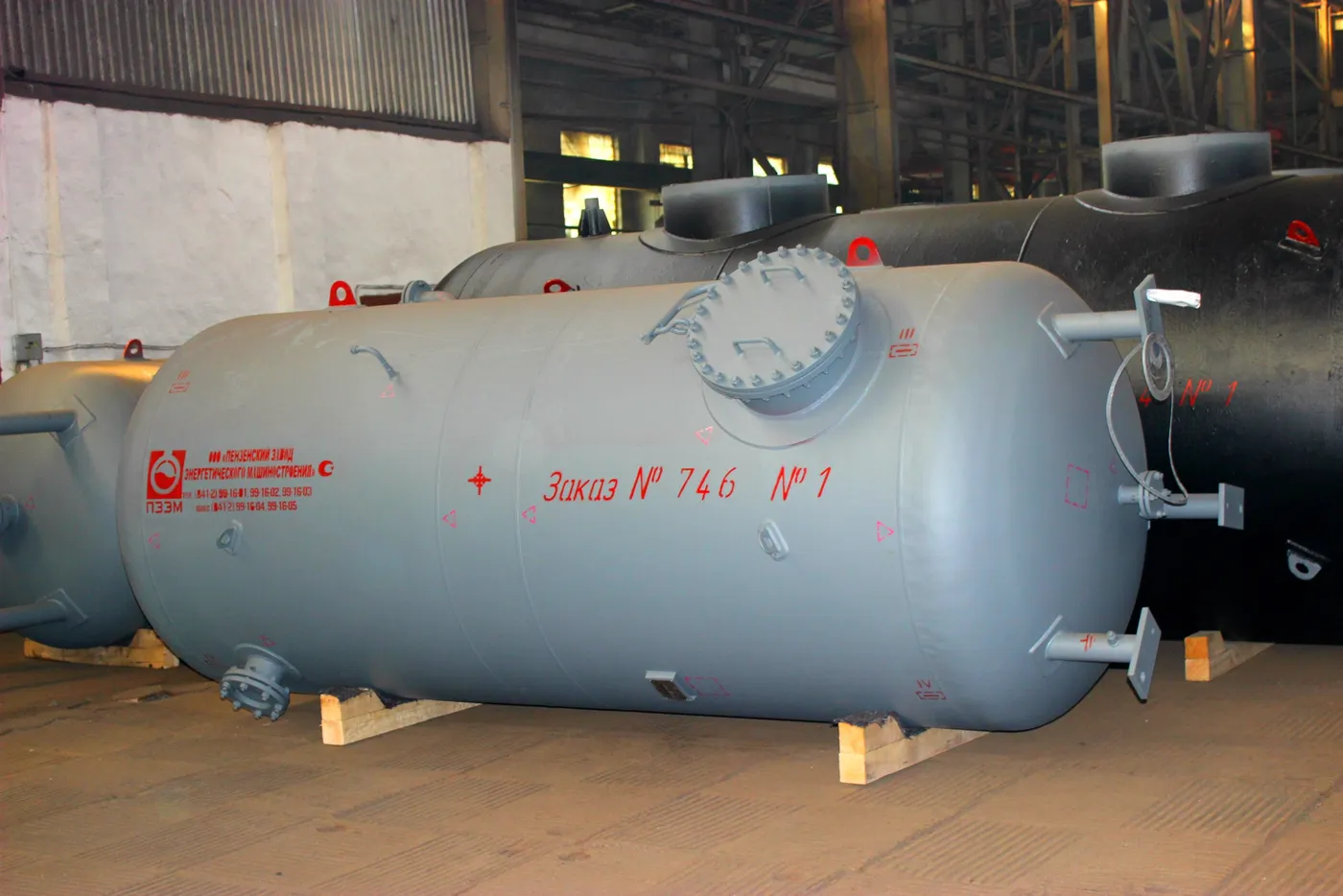

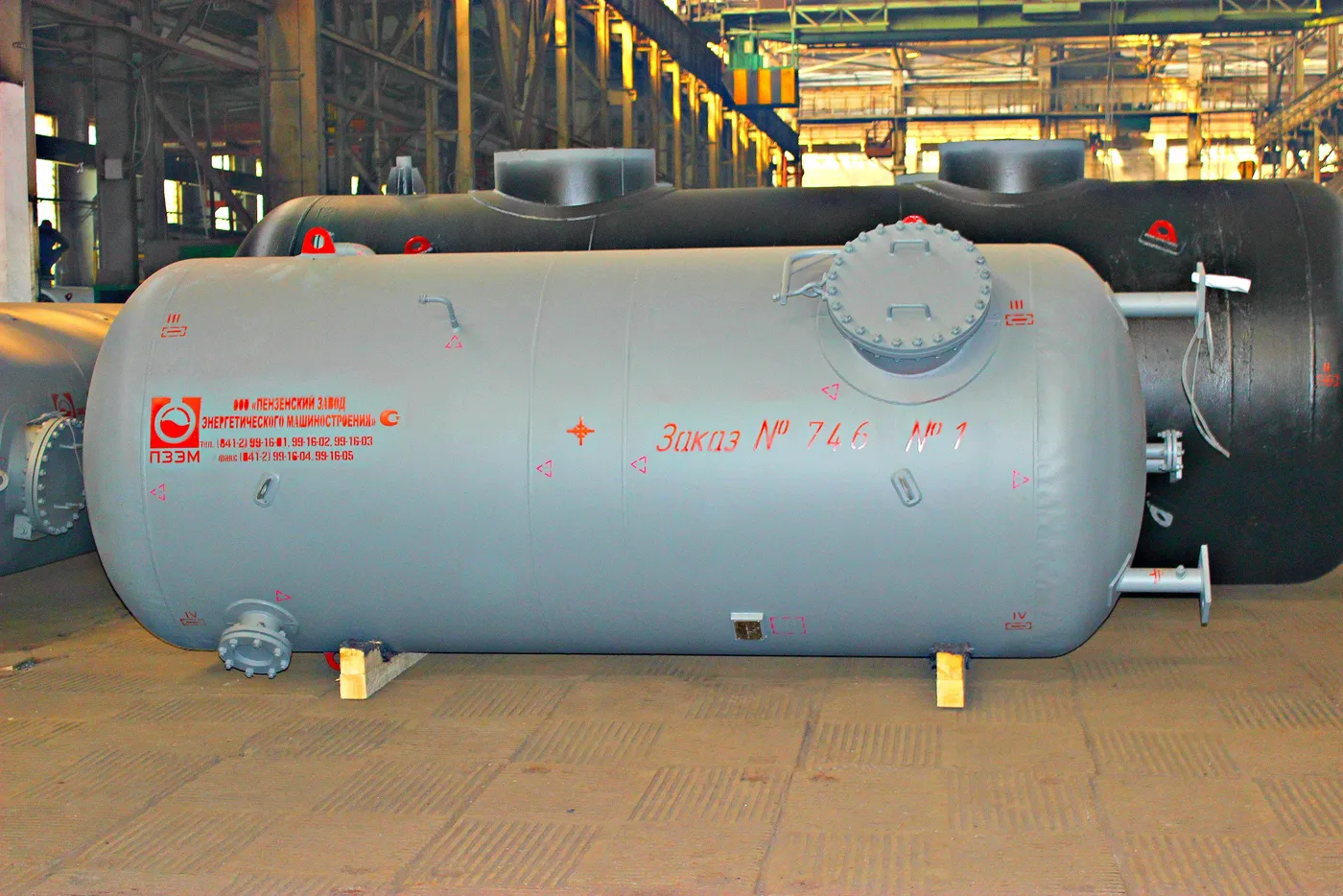

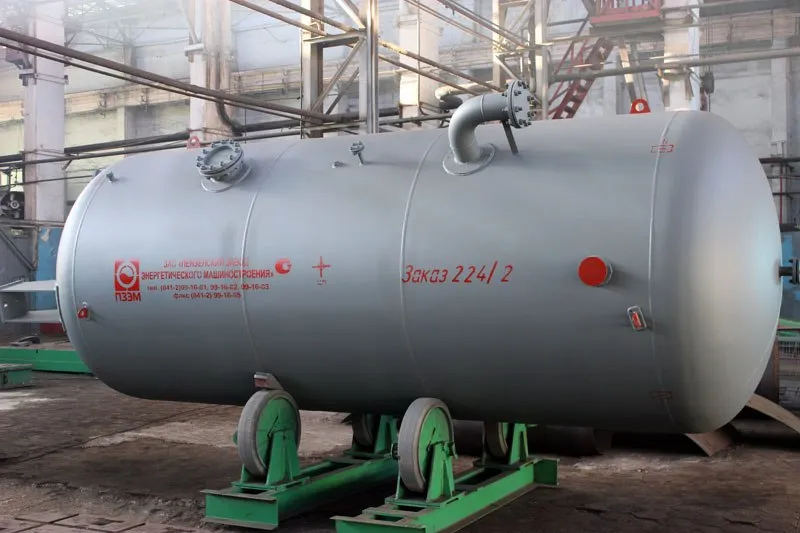

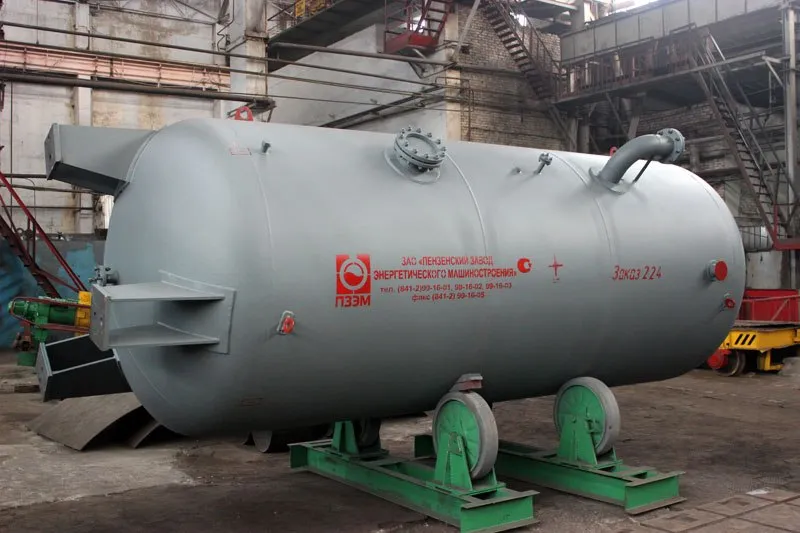

Ресивер воздуха КИП поз. С-2 объемом 10 м³ (1677П)
Ресивер воздуха КИП поз.С-2 вместимостью 50 м³, на рабочее давление до 1,6 МПа. Вертикальное исполнение. Минимальная температура стенки — −33 °C. Заказ 2026 года.

Изготавливаем воздухосборники (ресиверы воздуха) для стационарных воздушных компрессоров общего назначения. Воздухосборник сглаживает пульсации давления в линии компрессора, служит запасом сжатого воздуха и собирает конденсат. Корпус — вертикальный, с двумя эллиптическими днищами, на опорах-стойках.
Воздухосборник комплектуем штуцерами входа и выхода воздуха, штуцером для предохранительного клапана и воздушником. Мы поставляли ресиверы воздуха от 1 до 50 м³, в том числе вакуумные, из стали 09Г2С и из нержавеющей стали.
Воздухосборники работают на металлургических, нефтегазовых, химических и пищевых производствах. Среди заказчиков — металлургические заводы, ГОК, нефтедобывающие предприятия и НПЗ. Например, мы изготовили ресивер воздуха Р50-2,5-09Г2С-УХЛ1 объёмом 50 м³.
В таблице — предельные значения для наших воздухосборников, размеры и массу вашего типоразмера уточним при подборе.
| Параметр | В корпусе | В рубашке |
|---|---|---|
| Назначение аппарата | в соответствии с КД | в соответствии с КД |
| Группа аппарата по ГОСТ 34347 | от 1 до 5 | от 1 до 5 |
| Категория аппарата по ТР ТС 032 | от 1 до 4 | от 1 до 4 |
| Вместимость (внутренний объем), м3 | до 300 | до 8 |
| Поверхность теплообмена, м2 | в соответствии с КД | в соответствии с КД |
| Давление, МПа (кгс/см2): рабочее | до 16 (160) | до 16 (160) |
| Давление, МПа (кгс/см2): расчетное | до 16 (160) | до 16 (160) |
| Пробное давление, МПа (кгс/см2): гидравлическое | в соответствии с ГОСТ 34347 (п. 7.11) | в соответствии с ГОСТ 34347 (п. 7.11) |
| Пробное давление, МПа (кгс/см2): пневматическое | в соответствии с ГОСТ 34347 (п. 7.11) | в соответствии с ГОСТ 34347 (п. 7.11) |
| Температура, °C: рабочая максимальная | 700 | 700 |
| Температура, °C: рабочая минимальная | минус 60 | минус 60 |
| Температура, °C: расчетная | 700 | 700 |
| Температура, °C: минимальная допустимая отрицательная | минус 60 | минус 60 |
| Характеристика рабочей среды: группа рабочей среды по ТР ТС 032 | 1 или 2 | 1 или 2 |
| Характеристика рабочей среды: наименование рабочей среды и ее состав, % масс | в соответствии с исходными данными | в соответствии с исходными данными |
| Характеристика рабочей среды: физическое состояние | газ или жидкость | газ или жидкость |
| Характеристика рабочей среды: класс опасности, ГОСТ 12.1.007 | от 1 до 4 | от 1 до 4 |
| Характеристика рабочей среды: пожароопасность, ГОСТ 12.1.004 | в соответствии с исходными данными | в соответствии с исходными данными |
| Характеристика рабочей среды: категория и группа взрывоопасности по ГОСТ 30852.5, ГОСТ 30852.11 | в соответствии с исходными данными | в соответствии с исходными данными |
| Характеристика рабочей среды: коррозионность (да, нет) | в соответствии с исходными данными | в соответствии с исходными данными |
| Характеристика рабочей среды: температура максимальная, °C | в соответствии с исходными данными | в соответствии с исходными данными |
| Характеристика рабочей среды: температура минимальная, °C | в соответствии с исходными данными | в соответствии с исходными данными |
| Прибавка для компенсации коррозии (эрозии), мм | в соответствии с КД | в соответствии с КД |
| Материал аппарата (основной) | сталь углеродистая, низколегированная, коррозионно-стойкая | сталь углеродистая, низколегированная, коррозионно-стойкая |
| Место установки аппарата (вне помещения, в помещении) | в соответствии с исходными данными | в соответствии с исходными данными |
| Климатическое исполнение | в соответствии с КД | в соответствии с КД |
| Категория помещения по НПБ 105 (СП 12.13130) | в соответствии с исходными данными | в соответствии с исходными данными |
| Класс помещения по ПУЭ | в соответствии с исходными данными | в соответствии с исходными данными |
| Расчетный (назначенный) срок службы, лет | до 30 | до 30 |
| Число циклов нагружения за весь срок службы, не более | 1000 | 1000 |
| Масса пустого аппарата, кг | в соответствии с КД | в соответствии с КД |
| Габаритные размеры аппарата, мм: диаметр | в соответствии с КД | в соответствии с КД |
| Габаритные размеры аппарата, мм: длина | в соответствии с КД | в соответствии с КД |
| Габаритные размеры аппарата, мм: ширина | в соответствии с КД | в соответствии с КД |
| Габаритные размеры аппарата, мм: высота | в соответствии с КД | в соответствии с КД |
| Габаритность по ГОСТ 9238 | в соответствии с КД | в соответствии с КД |
| Поле | Что означает | Значения |
|---|---|---|
| 1 | Тип аппарата | ВЭЭ; ВКЭ; ВКК; ВПК; ВПП; ГКК; ГЭЭ; ГПП — первая буква Г горизонтальный или В вертикальный, вторая и третья буквы тип днища: Э эллиптическое, К коническое, П плоское; у вертикальных вторая буква — нижнее днище, третья — верхнее |
| 2 | Наличие или отсутствие разъёма | 1 — цельносварной (без разъёма); 2 — разъёмный |
| 3 | Наличие внутренних устройств и обогрева | 1 — без рубашки; 2 — с трубным пучком; 3 — с рубашкой; 4 — со змеевиком; 5 — с внутренними устройствами; 6 — с погружным насосом; при необходимости несколько цифр через дробный знак «/», например «3/5» |
| 4 | Номинальный объём, м3 | из номинального ряда по ГОСТ 13372 (в коллекции отсутствует) |
| 5 | Условное давление, МПа | число |
| 6 | Материальное исполнение аппарата | У — углеродистая (низколегированная) сталь, допускается «У» не ставить; К — коррозионностойкая сталь |
| 7 | Термообработка | Т |
| 8 | Исполнение | БС; ЕП; ЕПП; П(Б)С; В(Р); ЕТЗ; Р; ОН; ОВ; РГС; РГСДП; РГСП; РГСН |
| Таблица | Графа | На что накрывает | Значение | Строк |
|---|---|---|---|---|
| 1 | рисунок_номер | В–0,5 | 1 | 3 |
| s_dnischa_мм | 6 | |||
| H_мм | 2000 | |||
| масса_кг | 295 | |||
| s_dnischa_мм | В–1 | 6 | 2 | |
| H_мм | 2340 | 3 | ||
| масса_кг | 415 | 2 | ||
| H_мм | В–1,6 | 2300 | 3 | |
| В–2 | 2900 | |||
| В-3,2 | 3160 | |||
| масса_кг | 1195 | 2 | ||
| H_мм | В-4 | 3860 | 3 | |
| масса_кг | 1385 | 2 | ||
| H_мм | В-6,3 | 4565 | 3 | |
| В-8 | 4415 | |||
| В-10 | 5515 | |||
| В-16 | 5520 | |||
| рисунок_номер | В–20 | 1 | ||
| H_мм | 6870 | |||
| В–25 | 7155 | |||
| рисунок_номер | В–32 | 2 | ||
| H_мм | 7775 | |||
| масса_кг | 7395 | 2 | ||
| H_мм | В–40 | 9775 | 3 | |
| масса_кг | 9695 | 2 | ||
| H_мм | В–50 | 11775 | 3 | |
| масса_кг | 11705 | 2 | ||
| рисунок_номер | с типоразмера В–0,5 | 1 | до следующей смены рисунка | |
| с типоразмера В–20 | ||||
| с типоразмера В–32 | 2 | |||
| 2 | А1 — Ду, мм | 3,2; 4; 6,3 | 200 | 3 |
| 8; 10 | 250 | 2 | ||
| 16; 20; 25 | 300 | 3 | ||
| 32; 40; 50 | 350 | 2 | ||
| Б1 — Ду, мм | 3,2; 4; 6,3 | 200 | 3 | |
| 8; 10 | 250 | 2 | ||
| 16; 20; 25 | 300 | 3 | ||
| 32; 40; 50 | 350 | 2 | ||
| В1 — Ду, мм | 1,6; 2; 3,2; 4 | 50 | 3 | |
| 8; 10; 16 | 150 | |||
| 20; 25; 32; 40; 50 | 200 | 4 | ||
| В1 — количество, шт | 1,6; 2; 3,2 | 1 | 2 | |
| 25; 32 | 3 | |||
| Г1 — Ду, мм | 0,5; 1; 1,6; 2; 3,2; 4; 6,3; 8; 10; 16; 20; 25; 32; 40; 50 | 50 | 12 | |
| Д1 — Ду, мм | ||||
| Е1 — Ду, мм | ||||
| Ж1 — Ду, мм | ||||
| З1 — Ду, мм | ||||
| И1 — Ду, мм | ||||
| К1 — Ду, мм | 1,6; 2; 3,2; 4; 6,3; 8; 10; 16; 20; 25; 32; 40; 50 | 450 | 11 |
| Параметр | Значение |
|---|---|
| объёмы номинальные, м3 | 0,5; 1,0; 1,6; 2,0; 3,2; 4,0; 6,3; 8,0; 10; 16; 20; 25; 32; 40; 50 |
| давление рабочее, МПа (кгс/см2) | 0,8 (8,0); 1,0 (10); 1,4 (14) |
| давление расчётное, МПа (кгс/см2) | 0,9 (9,0); 1,1 (11); 1,54 (15,4) |
| температура расчётная, °С | 200 |
| прибавка для компенсации коррозии, мм | 2 |
| группа сосуда по ПБ 03-584, исполнение 1 | 4 |
| группа сосуда по ПБ 03-584, исполнения 2 и 3 | 3 |
| количество статических циклов нагружения давлением, не более | 10^3 |
| класс герметичности сварных соединений по ОСТ 26.260.14 | 5 |
| сейсмичность района, баллов по 12-балльной шкале | менее 7; при замене опор-стоек на опоры цилиндрические — до 9 при высоте до 10 м, свыше 10 м — по расчёту на прочность |
| назначение | уменьшение колебания давления в воздухопроводах и создание запаса воздуха; по согласованию с разработчиком ТУ — ресиверы и сосуды для хранения азота, аргона и других инертных газов |
| сноска к таблице 1 | толщина обечаек, днищ и масса определены для материального исполнения из стали 16ГС и 09Г2С |
| примечание к рисунку 2 | воздухосборник В-50 выполняется с цилиндрической опорой |
| Типоразмер воздухосборника | Объем номинальный, м³ | Рисунок номер | Давление расчетное, МПа | Давление расчетное, кгс/см² | D, мм | S, мм | S dnischa, мм | H, мм | H, мм | H1, мм | H2, мм | H3, мм | L, мм | L1, мм | R, мм | A, мм | V, мм | D, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В–0,5 | 0,5 | 1 | 0,9 | 9,0 | 600 | 6 | 6 | 2000 | 1500 | 1700 | 460 | 850 | 400 | 460 | 260 | 100 | 85 | 19 | 295 |
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | ||||||||||||||||||
| В–1 | 1,0 | 0,9 | 9,0 | 800 | 2340 | 1700 | 1800 | 550 | 950 | 500 | 560 | 360 | 130 | 110 | 415 | ||||
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | 8 | 8 | 520 | |||||||||||||||
| В–1,6 | 1,6 | 0,9 | 9,0 | 1000 | 6 | 6 | 2300 | 1600 | 900 | 1050 | 600 | 660 | 460 | 695 | |||||
| 1,1 | 11,0 | 8 | 8 | 825 | |||||||||||||||
| 1,54 | 15,4 | 10 | 10 | 945 | |||||||||||||||
| В–2 | 2,0 | 0,9 | 9,0 | 6 | 6 | 2900 | 2200 | 2450 | 610 | 160 | 130 | 24 | 800 | ||||||
| 1,1 | 11,0 | 8 | 8 | 950 | |||||||||||||||
| 1,54 | 15,4 | 10 | 10 | 1110 | |||||||||||||||
| В-3,2 | 3,2 | 0,9 | 9,0 | 1200 | 8 | 8 | 3160 | 2300 | 2500 | 1000 | 1250 | 720 | 760 | 550 | 1195 | ||||
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | 10 | 10 | 1420 | |||||||||||||||
| В-4 | 4,0 | 0,9 | 9,0 | 8 | 8 | 3860 | 3000 | 3250 | 720 | 1385 | |||||||||
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | 10 | 10 | 1655 | |||||||||||||||
| В-6,3 | 6,3 | 0,9 | 9,0 | 1400 | 8 | 8 | 4565 | 3600 | 3800 | 1050 | 1300 | 830 | 830 | 630 | 200 | 160 | 35 | 1830 | |
| 1,1 | 11,0 | 10 | 10 | 2190 | |||||||||||||||
| 1,54 | 15,4 | 12 | 12 | 2545 | |||||||||||||||
| В-8 | 8,0 | 0,9 | 9,0 | 1600 | 8 | 8 | 4415 | 3300 | 3600 | 1150 | 1450 | 940 | 960 | 705 | 1995 | ||||
| 1,1 | 11,0 | 10 | 10 | 2390 | |||||||||||||||
| 1,54 | 15,4 | 12 | 12 | 2790 | |||||||||||||||
| В-10 | 10 | 0,9 | 9,0 | 8 | 8 | 5515 | 4400 | 4700 | 230 | 200 | 2445 | ||||||||
| 1,1 | 11,0 | 10 | 10 | 2940 | |||||||||||||||
| 1,54 | 15,4 | 12 | 12 | 3430 | |||||||||||||||
| В-16 | 16 | 0,9 | 9,0 | 2000 | 10 | 10 | 5520 | 4200 | 4550 | 1250 | 1600 | 1150 | 1160 | 905 | 290 | 250 | 42 | 3785 | |
| 1,1 | 11,0 | 12 | 12 | 4415 | |||||||||||||||
| 1,54 | 15,4 | 14 | 14 | 5075 | |||||||||||||||
| В–20 | 20 | 0,9 | 9,0 | 10 | 10 | 6870 | 5400 | 5900 | 1400 | 1750 | 4455 | ||||||||
| 1,1 | 11,0 | 12 | 12 | 5215 | |||||||||||||||
| 1,54 | 15,4 | 14 | 14 | 6000 | |||||||||||||||
| В–25 | 25 | 0,9 | 9,0 | 2200 | 10 | 10 | 7155 | 5600 | 6000 | 1250 | 1260 | 1005 | 390 | 340 | 5285 | ||||
| 1,1 | 11,0 | 12 | 12 | 6175 | |||||||||||||||
| 1,54 | 15,4 | 16 | 16 | 7935 | |||||||||||||||
| В–32 | 32 | 2 | 0,9 | 9,0 | 2400 | 12 | 12 | 7775 | 6000 | – | 1600 | 2000 | 1350 | 1360 | 1105 | 7395 | |||
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | 16 | 16 | 9460 | |||||||||||||||
| В–40 | 40 | 0,9 | 9,0 | 12 | 12 | 9775 | 8000 | 500 | 450 | 9695 | |||||||||
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | 16 | 16 | 12285 | |||||||||||||||
| В–50 | 50 | 0,9 | 9,0 | 12 | 12 | 11775 | 10000 | – | – | – | – | 11705 | |||||||
| 1,1 | 11,0 | ||||||||||||||||||
| 1,54 | 15,4 | 16 | 16 | 14805 |
| Обозначение штуцера | Наименование | Величина | Объем воздухосборника, м³ | Значение |
|---|---|---|---|---|
| А1 | Вход воздуха | Ду, мм | 0,5; 1 | 50 |
| 1,6; 2 | 100 | |||
| 3,2 | 200 | |||
| 4 | ||||
| 6,3 | ||||
| 8 | 250 | |||
| 10 | ||||
| 16 | 300 | |||
| 20 | ||||
| 25 | ||||
| 32 | 350 | |||
| 40; 50 | ||||
| Б1 | Выход воздуха | 0,5; 1 | 50 | |
| 1,6; 2 | 100 | |||
| 3,2 | 200 | |||
| 4 | ||||
| 6,3 | ||||
| 8 | 250 | |||
| 10 | ||||
| 16 | 300 | |||
| 20 | ||||
| 25 | ||||
| 32 | 350 | |||
| 40; 50 | ||||
| В1 | Для предохранительного клапана | 0,5; 1 | 25 | |
| 1,6; 2 | 50 | |||
| 3,2 | ||||
| 4 | ||||
| 6,3 | 80 | |||
| 8 | 150 | |||
| 10 | ||||
| 16 | ||||
| 20 | 200 | |||
| 25 | ||||
| 32 | ||||
| 40; 50 | ||||
| количество, шт | 0,5; 1 | 1 | ||
| 1,6; 2 | ||||
| 3,2 | ||||
| 4 | 2 | |||
| 6,3 | ||||
| 8 | 1 | |||
| 10 | 2 | |||
| 16 | 3 | |||
| 20 | 2 | |||
| 25 | 3 | |||
| 32 | ||||
| 40; 50 | 4 | |||
| Г1 | Слив конденсата | Ду, мм | 0,5; 1 | 50 |
| 1,6; 2 |
| Строка таблицы 1 | Вид значения в таблице 1 | Пункт опросного листа | Покрытие | Замечание |
|---|---|---|---|---|
| Назначение аппарата | отсылка в КД | H2 | частичное | назначение выражено последним полем условного обозначения (исполнение), отдельного пункта нет |
| Группа аппарата по ГОСТ 34347 | диапазон | 3.1 | полное | — |
| Категория аппарата по ТР ТС 032 | 3.2 | — | ||
| Вместимость (внутренний объем), м3 | предел | H3 | — | |
| Поверхность теплообмена, м2 | отсылка в КД | 3.7 | РАСХОЖДЕНИЕ: таблица 1 отдаёт в КД, опросный лист спрашивает у заказчика | |
| Давление рабочее | предел | 2.1 | — | |
| Давление расчетное | 2.2 | — | ||
| Пробное давление гидравлическое | отсылка в ГОСТ 34347 | — | не требуется | вычисляется по п. 7.11 ГОСТ 34347, спрашивать не нужно |
| Пробное давление пневматическое | отсылка в ГОСТ 34347 + сноска *** | НЕ ЗАКРЫВАЕТСЯ | сноска *** требует согласования с Заказчиком, но пункта о пневматическом испытании в опросном листе НЕТ — согласовывать нечем | |
| Температура рабочая максимальная | значение 700 | 2.3 | полное | — |
| Температура рабочая минимальная | значение минус 60 | 2.4 | — | |
| Температура расчетная | значение 700 | 2.5 | — | |
| Температура минимальная допустимая отрицательная | значение минус 60 | 2.6 | — | |
| Среда: группа рабочей среды по ТР ТС 032 | перечень | 1.2 | — | |
| Среда: наименование рабочей среды и ее состав, % масс | отсылка ** (исходные данные) | 1.3 | частичное | опросный лист спрашивает только «Состав и концентрация»; НАИМЕНОВАНИЯ рабочей среды не запрашивает ни один пункт |
| Среда: физическое состояние | перечень | 1.1 | полное | — |
| Среда: класс опасности, ГОСТ 12.1.007 | диапазон | 1.7 | — | |
| Среда: пожароопасность, ГОСТ 12.1.004 | отсылка ** (исходные данные) | 1.9 | — | |
| Среда: категория и группа взрывоопасности по ГОСТ 30852.5, ГОСТ 30852.11 | 1.8 | — | ||
| Среда: коррозионность (да, нет) | 1.12, 1.13, 1.14 | опросный лист разбивает на три вопроса — подробнее, чем таблица | ||
| Среда: температура максимальная, °C | 1.10 | — | ||
| Среда: температура минимальная, °C | 1.11 | — | ||
| Прибавка для компенсации коррозии (эрозии), мм | отсылка в КД | 1.14 | частичное | прямого пункта нет; исходное для расчёта прибавки — скорость коррозии |
| Материал аппарата (основной) | перечень (сноска *) | 3.3.1 … 3.3.4 | полное | опросный лист разбивает на четыре материала — подробнее, чем таблица |
| Место установки аппарата (вне помещения, в помещении) | отсылка ** (исходные данные) | 4.7 | перечни не совпадают | таблица 1 спрашивает вне/в помещении, опросный лист — отапливаемое/неотапливаемое; ответ на 4.7 не даёт ответа на строку таблицы 1 |
| Климатическое исполнение | отсылка в КД | 4.2 | полное | РАСХОЖДЕНИЕ: таблица 1 отдаёт в КД, опросный лист спрашивает у заказчика |
| Категория помещения по НПБ 105 (СП 12.13130) | отсылка ** (исходные данные) | 4.3 | — | |
| Класс помещения по ПУЭ | 4.4 | — | ||
| Расчетный (назначенный) срок службы, лет | предел до 30 | 5.1 | — | |
| Число циклов нагружения за весь срок службы | значение 1000 | 5.2 | — | |
| Масса пустого аппарата, кг | отсылка в КД | — | не требуется | считает изготовитель, спрашивать не нужно |
| Габаритный размер: диаметр | Э | частичное | только через свободный эскиз | |
| Габаритный размер: длина | ||||
| Габаритный размер: ширина | ||||
| Габаритный размер: высота | ||||
| Габаритность по ГОСТ 9238 | — | не требуется | определяет изготовитель по габаритам |
Изготавливаем из углеродистой, низколегированной или коррозионностойкой стали. Ресиверы воздуха поставляли из стали 09Г2С и из нержавеющей стали.
| Допустимая минимальная температура стенки, °C | Рабочее давление, МПа | Шифр материального исполнения | Листовая сталь |
|---|---|---|---|
| Минус 20 | 0,8 | 1 | Ст3сп, Ст3пс, Ст3Гпс категорий 4 и 5 ГОСТ 380, ГОСТ 14637 |
| 1,0 | |||
| 1,4 | |||
| Минус 40 | 0,8 | 2 | 16ГС, 09Г2С, 10Г2С1 категории 6 и 12 ГОСТ 5520 |
| 1,0 | |||
| 1,4 | |||
| Минус 60 | 0,8 | 3 | 09Г2С, 10Г2С1 категории 8 ГОСТ 5520 |
| 1,0 | |||
| 1,4 |
| Категория | Парциальное давление H₂S, МПа | pH среды |
|---|---|---|
| I | не менее 1,0 | без ограничения |
| II | менее 1,0 до 0,1 включительно | не более 5,0 |
| III | менее 1,0 до 0,01 включительно | более 5,0 |
| IV | менее 0,1 до 0,01 включительно | не более 5,0 |
| V | менее 0,01 до 0,0003 включительно | без ограничения |
| Документ | Название |
|---|---|
| ТУ 3615-001-85873787-2020 | Аппараты емкостные. Технические условия — по исполнению В(Р), уточняется у завода |
| ТУ 3615-004-00220322-98 | Воздухосборники. Технические условия — по исполнению В, уточняется у завода |
Оборудование декларировано и сертифицировано по ТР ТС 032 и ТР ТС 010; системы менеджмента — ISO 9001 (качество), ISO 45001 (охрана труда), ИнтерГазСерт; собственная аттестованная лаборатория неразрушающего контроля, технологии сварки аттестованы НАКС. Все документы
Выпускаем воздухосборники вместимостью от 0,5 до 50 м³, каждый типоразмер — на расчётное давление 0,9, 1,1 или 1,54 МПа. Воздухосборник вместимостью 50 м³ делаем на цилиндрической опоре, остальные — на опорах-стойках.

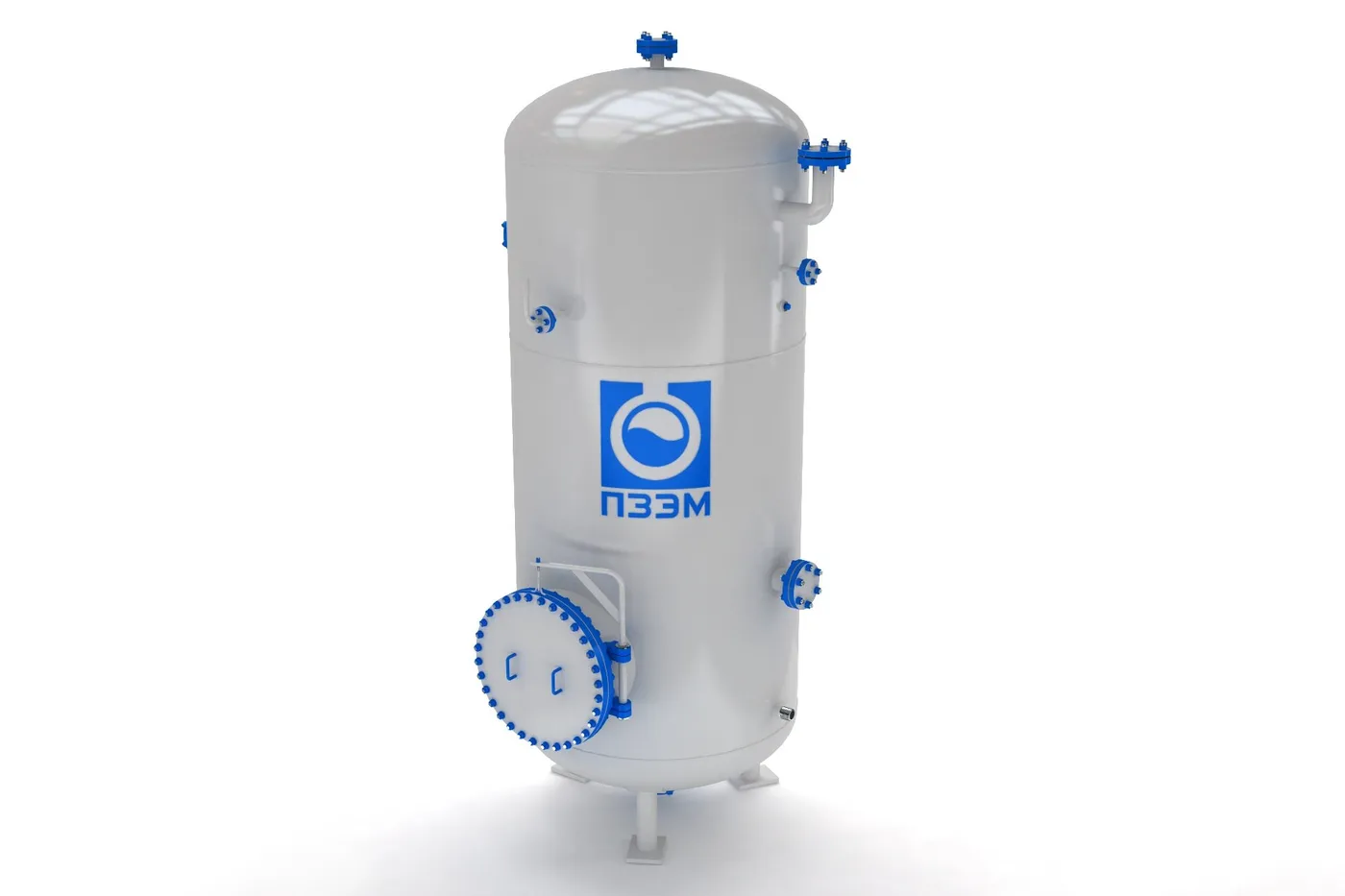

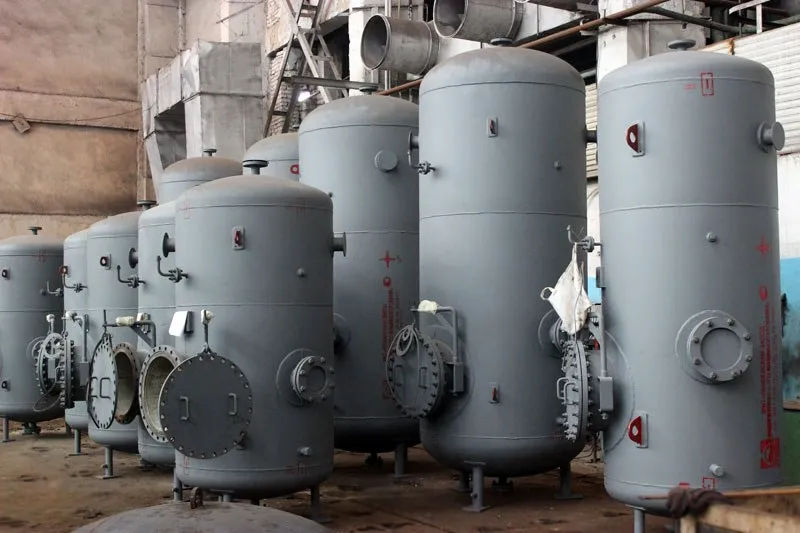

Воздухосборник — вертикальная обечайка с эллиптическими днищами сверху и снизу, на опорах. Условный проход штуцеров входа и выхода воздуха растёт с вместимостью воздухосборника.
Схема по ТУ: ТУ 3615-004-00220322-98, рис. 1 и 2 — Воздухосборник (В-0,5; В-1; В-1,6; В-2; В-3,2; В-4; В-6,3; В-8; В-10; В-16; В-20; В-25; В-32; В-40; В-50). Штуцера, люк и опоры показаны условно: их число и место задаются проектом.
3.1.4 Сосуды, транспортируемые в собранном виде, а также транспортируемые части должны иметь строповые устройства (захватные приспособления) для проведения погрузочно-разгрузочных работ, подъема, перемещения и установки сосудов в проектное положение. Допускается использовать технологические штуцера, горловины, уступы, бурты и другие конструктивные элементы сосудов при подтверждении расчетом на прочность. Конструкция, места расположения строповых устройств и конструктивных элементов для строповки, их количество, схема строповки сосудов и их транспортируемых частей должны быть указаны в технической документации.
3.2.1 В сосудах применяют днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные, плоские, присоединяемые на болтах.
3.3.1 Сосуды должны быть снабжены люками или смотровыми лючками, обеспечивающими осмотр, очистку, безопасность работ по защите от коррозии, монтаж и демонтаж разборных внутренних устройств, ремонт и контроль сосудов. Количество люков и лючков определяет разработчик сосуда. Люки и лючки необходимо располагать в доступных для пользования местах.
3.3.2 Сосуды с внутренним диаметром более 800 мм должны иметь люки. Внутренний диаметр люка круглой формы у сосудов, устанавливаемых на открытом воздухе, должен быть не менее 450 мм, а у сосудов, располагаемых в помещении, - не менее 400 мм. Размер люков овальной формы по наименьшей и наибольшей осям должен быть не менее 325×400 мм. Внутренний диаметр люка у сосудов, не имеющих корпусных фланцевых разъемов и подлежащих внутренней антикоррозионной защите неметаллическими материалами, должен быть не менее 800 мм. Допускается проектировать сосуды без люков:
- сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, не вызывающими коррозии и накипи, независимо от их диаметра, при этом следует предусмотреть необходимое количество смотровых лючков;
- сосуды с приварными рубашками и кожухотрубчатые теплообменные аппараты независимо от их диаметра;
- сосуды, имеющие съемные днища или крышки, а также обеспечивающие возможность проведения внутреннего осмотра без демонтажа трубопровода горловины или штуцера.
3.3.3 Сосуды с внутренним диаметром не более 800 мм должны иметь круглый или овальный лючок. Размер лючка по наименьшей оси должен быть не менее 80 мм.
3.3.4 Каждый сосуд должен иметь бобышки или штуцера для наполнения водой и слива, удаления воздуха при гидравлическом испытании. Для этой цели допускается использовать технологические бобышки и штуцера. Штуцера и бобышки на вертикальных сосудах должны быть расположены с учетом возможности проведения гидравлического испытания как в вертикальном, так и в горизонтальном положениях.
3.3.5 Для крышек люков массой более 20 кг должны быть предусмотрены приспособления для облегчения их открывания и закрывания.
3.3.6 Шарнирно-откидные или вставные болты, закладываемые в прорези, хомуты и другие зажимные приспособления люков, крышек и фланцев, должны быть предохранены от сдвига или ослабления.
3.4.1 Расположение отверстий в эллиптических и полусферических днищах не регламентируется. Расположение отверстий на торосферических днищах допускается в пределах центрального сферического сегмента. При этом расстояние от наружной кромки отверстия до центра днища, измеряемое по хорде, должно быть не более 0,4 наружного диаметра днища.
3.4.2 Отверстия для люков, лючков и штуцеров в сосудах 1, 2, 3, 4-й групп должны быть расположены, как правило, вне сварных швов. Допускается расположение отверстий на продольных и кольцевых швах цилиндрических и конических обечаек, выпуклых днищ без ограничения диаметра отверстий при условии 100%-ной проверки сварных швов радиографическим или ультразвуковым методом, если нет других указаний в технической документации.
3.5.1 Цилиндрические и конические опоры из углеродистых и низколегированных сталей допускается применять для сосудов из коррозионно-стойкой стали при условии, что приварку опоры к сосуду проводят с использованием промежуточной обечайки из коррозионно-стойкой стали. Приварку опор-стоек, опор-лап, цапф, монтажных штуцеров и других несущих устройств из углеродистой и низколегированной сталей к корпусу сосуда из коррозионно-стойкой стали следует выполнять с использованием подкладных пластин из материала того же класса, что и материал корпуса.
3.5.2 Для горизонтальных сосудов угол охвата седловой опоры, как правило, должен быть не менее 120°.
3.5.3 При наличии температурных расширений в продольном направлении в горизонтальных сосудах необходимо выполнять неподвижной лишь одну седловую опору, остальные опоры - подвижными. Указание об этом должно содержаться в технической документации.
3.5.4 Седловые опоры теплообменных аппаратов с извлекаемыми трубными пучками должны выдерживать продольную силу, эквивалентную 1,5 массы трубного пучка теплообменника.
5.5.1 Патрубки штуцеров и люков допускается изготовлять вальцованными из листового проката, труб и поковок. Патрубки штуцеров и люков допускается изготовлять из сортового проката с наружным диаметром не более 160 мм, толщиной не более 40 мм, длиной до 200 мм включительно. Заготовки для штуцеров и люков должны быть в термически обработанном состоянии и должны подвергаться радиографическому или ультразвуковому контролю по всему объему. Необходимость термической обработки заготовок, изготовленных из листового проката вальцовкой и сваркой, определяется согласно 5.11.1.
5.5.2 Патрубки штуцеров и люков сосудов из двухслойных сталей могут быть изготовлены:
- из двухслойной стали той же марки или того же класса;
- с коррозионно-стойкой наплавкой внутренней поверхности патрубка;
- с применением облицовочных гильз.
Толщина наплавленного слоя после механической обработки должна быть не менее 3 мм и не менее 6 мм при наличии требований по межкристаллитной коррозии и указана в технической документации. Толщина облицовки должна быть не менее 3 мм. Для сред, не вызывающих коррозионное растрескивание, штуцера сосудов из двухслойной стали с основным слоем из углеродистой или марганцево-кремнистой стали и плакирующим слоем из хромистой коррозионно-стойкой стали или хромоникелевой аустенитной стали допускается изготовлять из хромоникелевой аустенитной стали при номинальном диаметре штуцера не более 100 мм, расчетной температуре не более 400°C. Использование штуцеров с номинальным диаметром не более 100 мм, расчетной температурой более 400°C допускается при условии подтверждения статической и малоцикловой прочности узлов врезки расчетом с учетом стесненности температурных деформаций в соответствии с ГОСТ 34233.1 (пункт 8.10) и ГОСТ 34233.6.
5.5.3 Торцы штуцеров сосудов и люков из двухслойной стали и швы приварки их к корпусу должны быть защищены от корродирующего действия среды наплавкой или накладкой. Толщина наплавленного слоя должна быть не менее указанной в 5.5.2. Толщина накладок должна быть не менее 3 мм.
5.5.4 При установке штуцеров и люков:
- позиционное отклонение (в радиусном измерении) осей штуцеров и люков на днищах допускается не более ±10 мм;
- отклонения диаметров отверстий под штуцера и люки должны быть в пределах зазоров, допустимых для сварных соединений по конструкторской документации;
- оси отверстий для болтов и шпилек фланцев не должны совпадать с главными осями сосудов и должны быть расположены симметрично относительно этих осей, при этом отклонение от симметричности допускается не более ±5°;
- отклонение по высоте (вылету) штуцеров допускается не более ±5 мм.
Воздухосборники работают под избыточным давлением: соответствие ТР ТС 032/2013 подтверждаем в форме, которая зависит от категории сосуда.
| Категория | Среда | Вместимость, м³ | P·V, МПа·м³ | Давление, МПа |
|---|---|---|---|---|
| 1-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,0025 до 0,005 включительно | свыше 0,05 |
| 2-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,005 до 0,02 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 20 до 100 включительно |
| 3-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,02 до 0,1 включительно | свыше 0,05 |
| 4-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 |
| 4-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,1 | свыше 0,05 |
| 1-я | газы и пары, группа 2 | свыше 0,001 до 0,4 включительно | свыше 0,005 до 0,02 включительно | свыше 0,05 до 20 включительно |
| 2-я | газы и пары, группа 2 | свыше 0,001 до 2 включительно | свыше 0,02 до 0,1 включительно | свыше 0,05 до 100 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 до 300 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,001 до 0,75 включительно | свыше 0,1 до 0,3 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 2 | свыше 0,75 | свыше 0,1 | свыше 0,05 до 0,4 включительно |
| 4-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 300 |
| 4-я | газы и пары, группа 2 | свыше 0,001 | свыше 0,3 | свыше 0,4 |
| 1-я | жидкости, группа 1 | свыше 0,02 | свыше 0,02 | свыше 0,05 до 1 включительно |
| 2-я | жидкости, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 50 |
| 2-я | жидкости, группа 1 | свыше 0,001 | свыше 0,02 | свыше 1 до 50 включительно |
| 3-я | жидкости, группа 1 | свыше 0,001 | не нормируется | свыше 50 |
| 1-я | жидкости, группа 2 | свыше 0,0001 до 0,01 включительно | не нормируется | свыше 100 |
| 1-я | жидкости, группа 2 | свыше 0,02 | свыше 1 | свыше 1 до 50 включительно |
| 2-я | жидкости, группа 2 | свыше 0,01 | свыше 1 | свыше 50 |
| Что задано | Значение | Пункт |
|---|---|---|
| избыточное давление рабочей среды | более 0,07 МПа (пар, газ в газообразном, сжиженном состоянии) | п.2 |
| температура воды | более 115 °С (вода) | п.2 б |
| температура иных жидкостей | превышает температуру кипения при избыточном давлении 0,07 МПа °С (иные жидкости) | п.2 в |
| объём парового и водяного пространства котла | 0,001 и менее м3 (и произведение рабочего давления на объём не более 0,002 МПа·м3) | п.5 в |
| вместимость электрокотла | не более 0,025 м3 | п.5 г |
| вместимость сосуда для научно-экспериментальных целей | не более 0,025 м3 (независимо от давления) | п.5 е |
| вместимость сосуда | не более 0,025 м3 (И произведение рабочего давления на вместимость не более 0,02 МПа·м3) | п.5 ж |
| внутренний диаметр труб, из которых состоит сосуд без коллекторов | не более 150 мм | п.5 п |
| наружный диаметр трубопровода пара и горячей воды категорий IIэ, IIIэ, IVэ | менее 76 мм | п.5 т |
| наружный диаметр трубопровода пара и горячей воды категории Iэ | менее 51 мм | п.5 у |
| сосуды и трубопроводы под вакуумом | — | п.5 и |
| внутренний диаметр труб, соединяющих корпуса, при котором группа сосудов считается ОДНИМ сосудом | более 100 мм (из общего объёма исключают объём футеровки, труб и внутренних устройств) | п.5, абзац после подпункта е |
| Вместимость, м³ | Давление, МПа | P·V | Категория ТР ТС 032 | ФНП № 536 | Регулируется |
|---|---|---|---|---|---|
| 0.002 | 0.06 | 0.00012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.07 | 0.00014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.08 | 0.00016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.1 | 0.0002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.5 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 2 | 0.004 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 16 | 0.032 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 0.06 | 0.0003 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.07 | 0.00035 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.08 | 0.0004 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.1 | 0.0005 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.5 | 0.0025 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 1 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 2 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 16 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 0.06 | 0.0006 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.07 | 0.0007 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.08 | 0.0008 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.1 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.5 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 1 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 2 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 16 | 0.16 | 4-я | в области действия ФНП 536 | оба |
| 0.02 | 0.06 | 0.0012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.07 | 0.0014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.08 | 0.0016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 1 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 2 | 0.04 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 5 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 16 | 0.32 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 0.06 | 0.0015 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.07 | 0.00175 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.08 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.025 | 0.1 | 0.0025 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 0.5 | 0.0125 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 1 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 2 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 5 | 0.125 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 16 | 0.4 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 0.06 | 0.003 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.07 | 0.0035 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.08 | 0.004 | 1-я | в области действия ФНП 536 | оба |
| 0.05 | 0.1 | 0.005 | 2-я | в области действия ФНП 536 | оба |
| 0.05 | 0.5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 1 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 2 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 5 | 0.25 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 16 | 0.8 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 0.06 | 0.006 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.07 | 0.007 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.08 | 0.008 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.1 | 0.01 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 2 | 0.2 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 16 | 1.6 | 4-я | в области действия ФНП 536 | оба |
| 1 | 0.06 | 0.06 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.07 | 0.07 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.08 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 1 | 1 | 4-я | в области действия ФНП 536 | оба |
| 1 | 2 | 2 | 4-я | в области действия ФНП 536 | оба |
| 1 | 5 | 5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 16 | 16 | 4-я | в области действия ФНП 536 | оба |
Назовите вместимость, рабочее давление и климат места установки — и мы подберём типоразмер воздухосборника. Если нужен нестандартный воздухосборник, пришлите опросный лист с эскизом.
Каждый воздухосборник испытываем на заводе на прочность и герметичность, проверяем сварные швы, размеры, массу и вместимость. Проверяем материалы, покрытие, консервацию и маркировку.
| № | Что проверяется | Методы, пункт ТУ | Приёмо-сдаточные | Периодические |
|---|---|---|---|---|
| 1 | Габаритные и присоединительные размеры, масса, вместимость аппарата, режимы термообработки. | 5.1...5.4 | + | + |
| 2 | Прочность и герметичность | 5.5, 5.6 | + | + |
| 3 | Идентификация материалов, покупных изделий | 5.7 | + | + |
| 4 | Качество сварных соединений | 5.8 | + | + |
| 5 | Качество поверхности | 5.9 | + | + |
| 6 | Качество покрытия | 5.10 | + | — |
| 7 | Комплектность изделия и сопроводительной документации | 5.11 | + | + |
| 8 | Маркировка | 5.12 | + | + |
| 9 | Консервация | 5.13 | + | + |
| 10 | Упаковка | 5.14 | + | — |
| 11 | Контрольная сборка для аппаратов, транспортируемых в разобранном виде | 5.15 | + | + |
| 12 | Показатели надежности | 5.16 | — | + |
| Средство | Тип | Класс точности | Диапазон | Цена деления | Стандарт |
|---|---|---|---|---|---|
| Рулетка измерительная | Р1-Р30 | 3 | 5, 20 мм | 1 мм | ГОСТ 7502 |
| Штангенциркуль | ШЦ | 1 | 0-500 мм | 0,1 мм | ГОСТ 166 |
| Манометр | МПЗ-У | 1,5 | 0-25 (0-2,5) кгс/см2 (МПа) | — | ГОСТ 2405 |
| Манометр | МПЗ-У | 1,5 | 0-60 (0-6,0) кгс/см2 (МПа) | — | ГОСТ 2405 |
| Манометр | МПЗ-У | 1,5 | 0-160 (0-16,0) кгс/см2 (МПа) | — | ГОСТ 2405 |
| Манометр | МПЗ-У | 1,5 | 0-250 (0-25,0) кгс/см2 (МПа) | — | ГОСТ 2405 |
| Толщиномер | Константа-К5 | — | от 0 до 2 мм | 0,001 | УАЛТ.133.000.00 РЭ |
Воздухосборник сглаживает пульсации давления в линии компрессора, служит запасом сжатого воздуха и собирает конденсат. Корпус — вертикальный, с двумя эллиптическими днищами, на опорах-стойках.
Под ТР ТС 032/2013 попадают сосуды с расчётным давлением свыше 0,05 МПа; для газов учитывают ещё вместимость и произведение давления на вместимость (приложение 1). По категории соответствие подтверждают декларацией (1-я и 2-я) или сертификатом (3-я и 4-я). На эксплуатации действуют ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» (приказ Ростехнадзора № 536) — для сред с давлением более 0,07 МПа.
Воздухосборник — вертикальная обечайка с эллиптическими днищами сверху и снизу, на опорах. Условный проход штуцеров входа и выхода воздуха растёт с вместимостью воздухосборника.
Изготавливаем из углеродистой, низколегированной или коррозионностойкой стали. Ресиверы воздуха поставляли из стали 09Г2С и из нержавеющей стали.
Выпускаем воздухосборники вместимостью от 0,5 до 50 м³, каждый типоразмер — на расчётное давление 0,9, 1,1 или 1,54 МПа. Воздухосборник вместимостью 50 м³ делаем на цилиндрической опоре, остальные — на опорах-стойках.
Воздухосборники работают под избыточным давлением: соответствие ТР ТС 032/2013 подтверждаем в форме, которая зависит от категории сосуда.
Каждый воздухосборник испытываем на заводе на прочность и герметичность, проверяем сварные швы, размеры, массу и вместимость. Проверяем материалы, покрытие, консервацию и маркировку.
Да. Среди наших проектов этого типа северное исполнение ХЛ1/УХЛ1 по ГОСТ 15150-69 — в 2 проектах, температура стенки до −60 °C; для площадок сейсмичностью 7 баллов и выше — в 1 проекте. Сталь подбираем по температуре: 09Г2С категории 7 — до −50 °C, категорий 15 и 17 — до −70 °C (ГОСТ 34347-2017, табл. А.1).
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.

Заполните форму ниже, ваше письмо будет отправлено в отдел продаж. Мы свяжемся с вами в ближайшее время.
Заявка отправлена
Мы свяжемся с вами в ближайшее время.
Выберите тип оборудования — бланк скачается. Заполните его и пришлите нам.
Заполните форму ниже. Мы свяжемся с вами в ближайшее время.
Вопрос отправлен
Мы свяжемся с вами в ближайшее время.
