Аппарат емкостной 8 м³

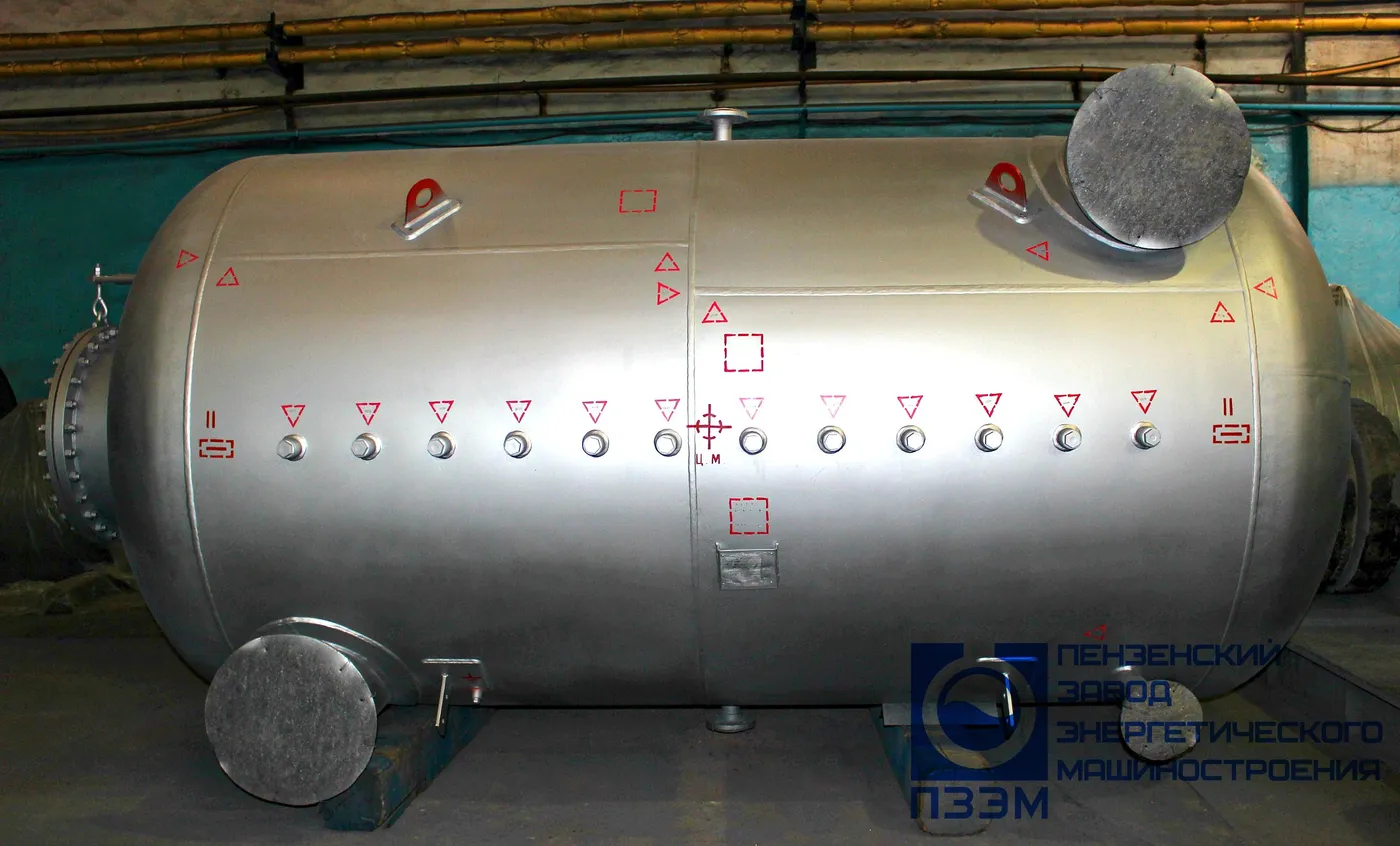

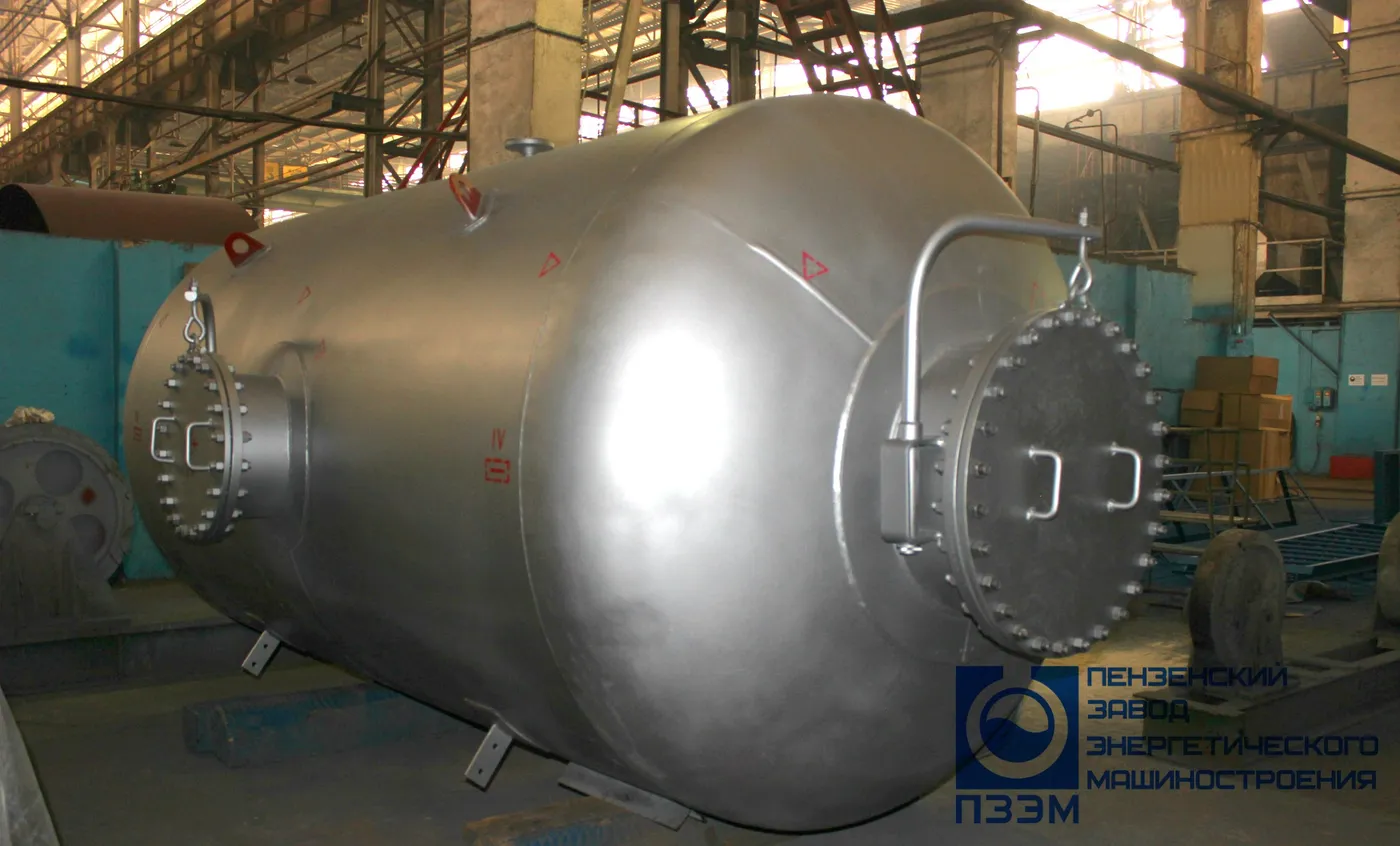

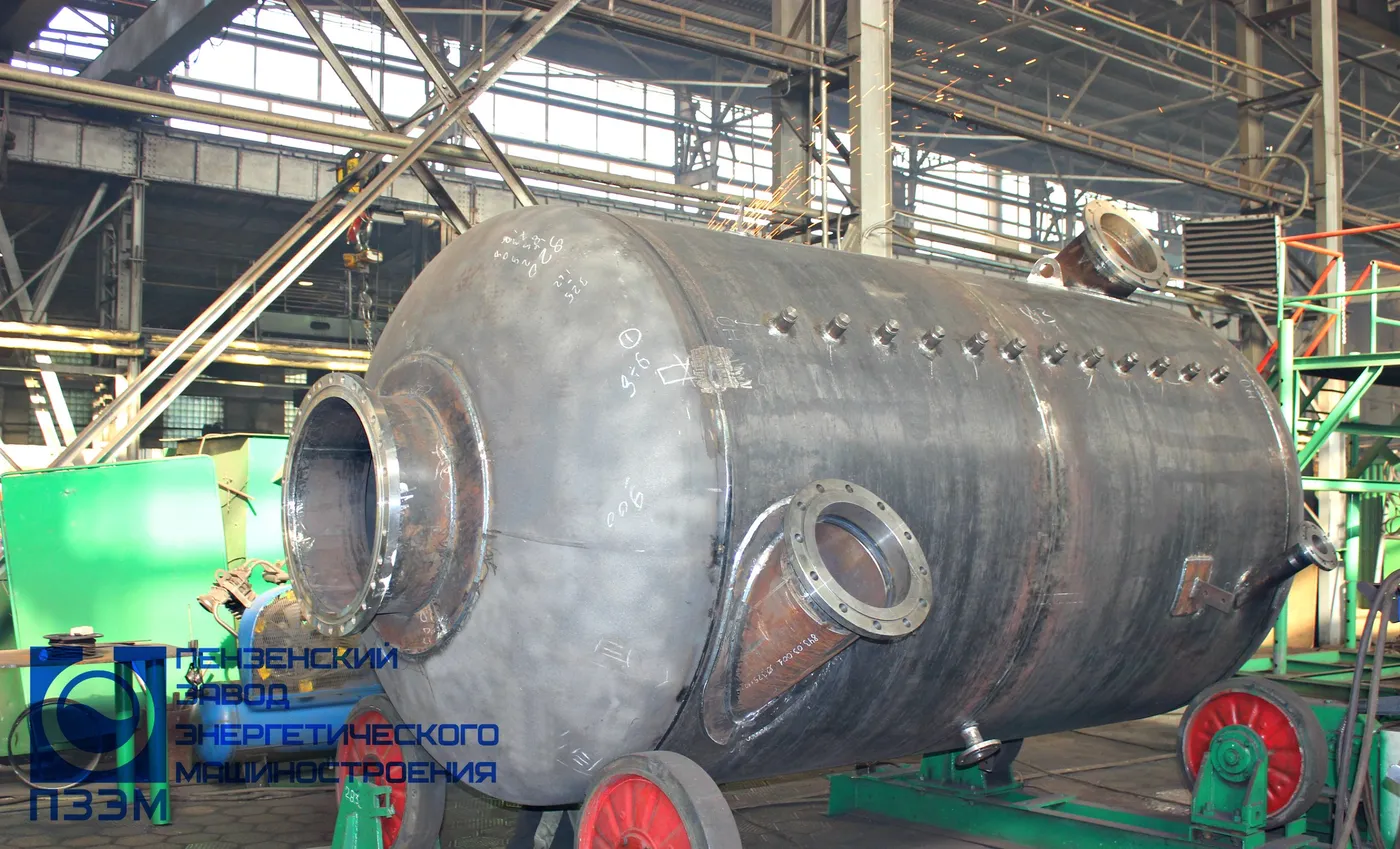

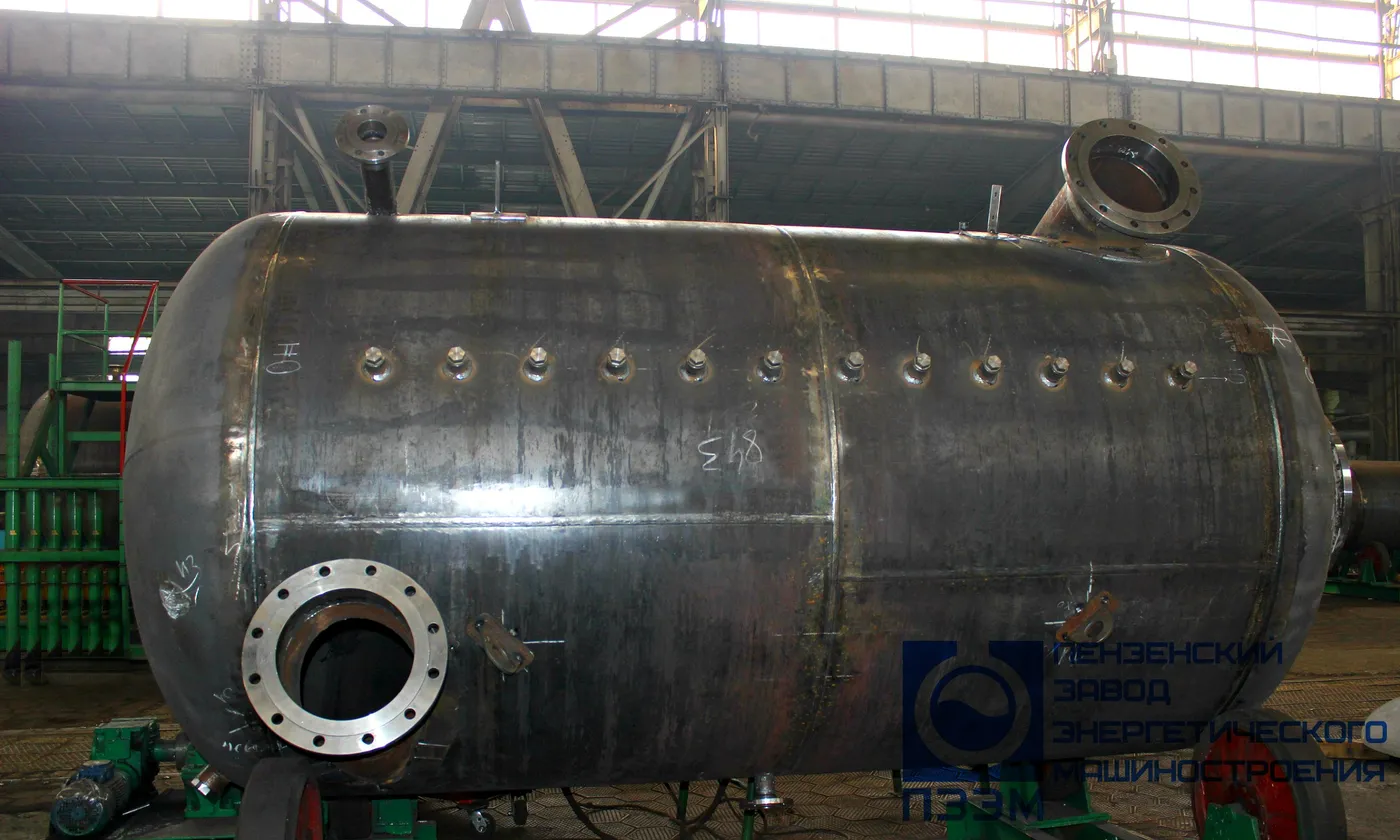

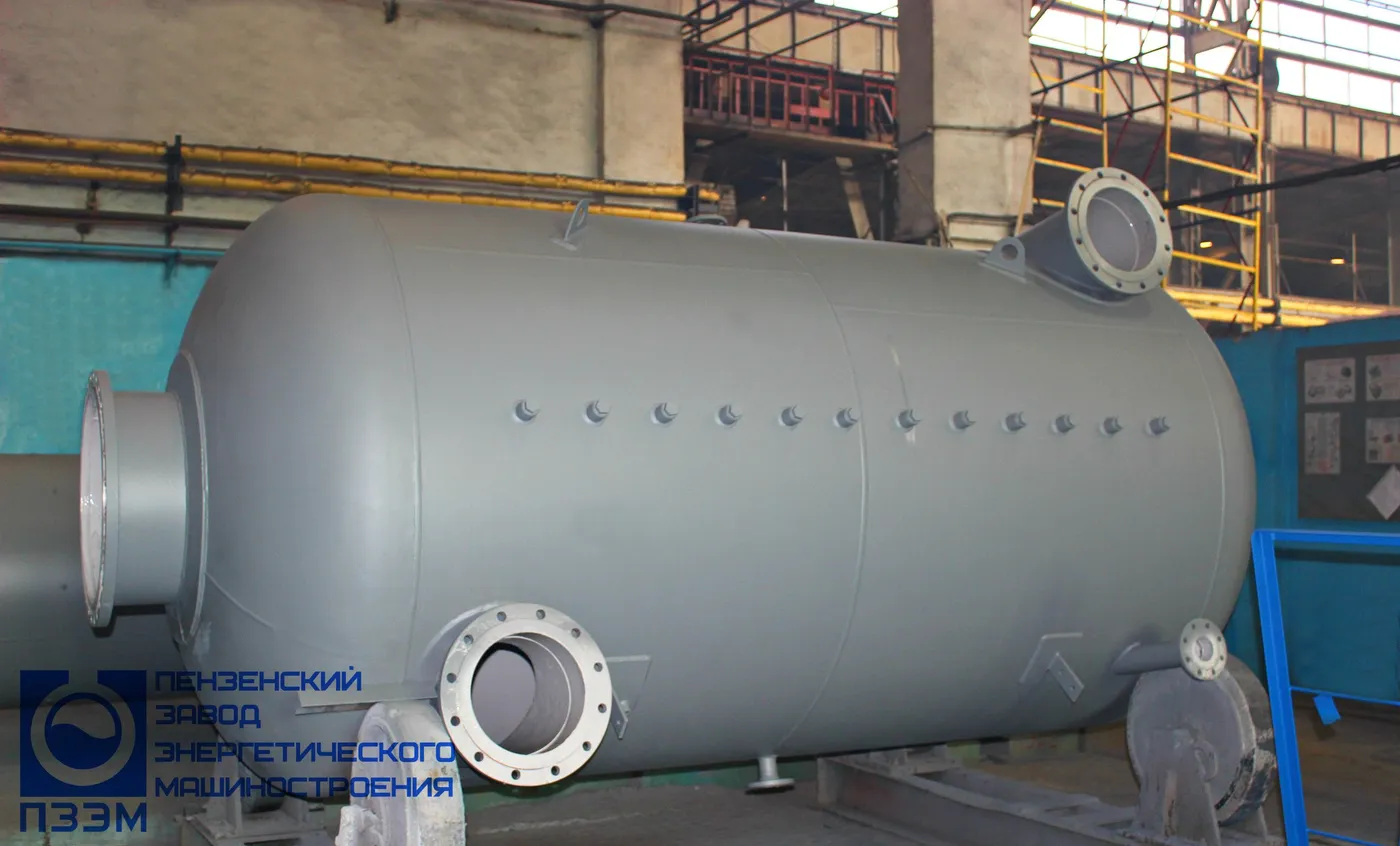

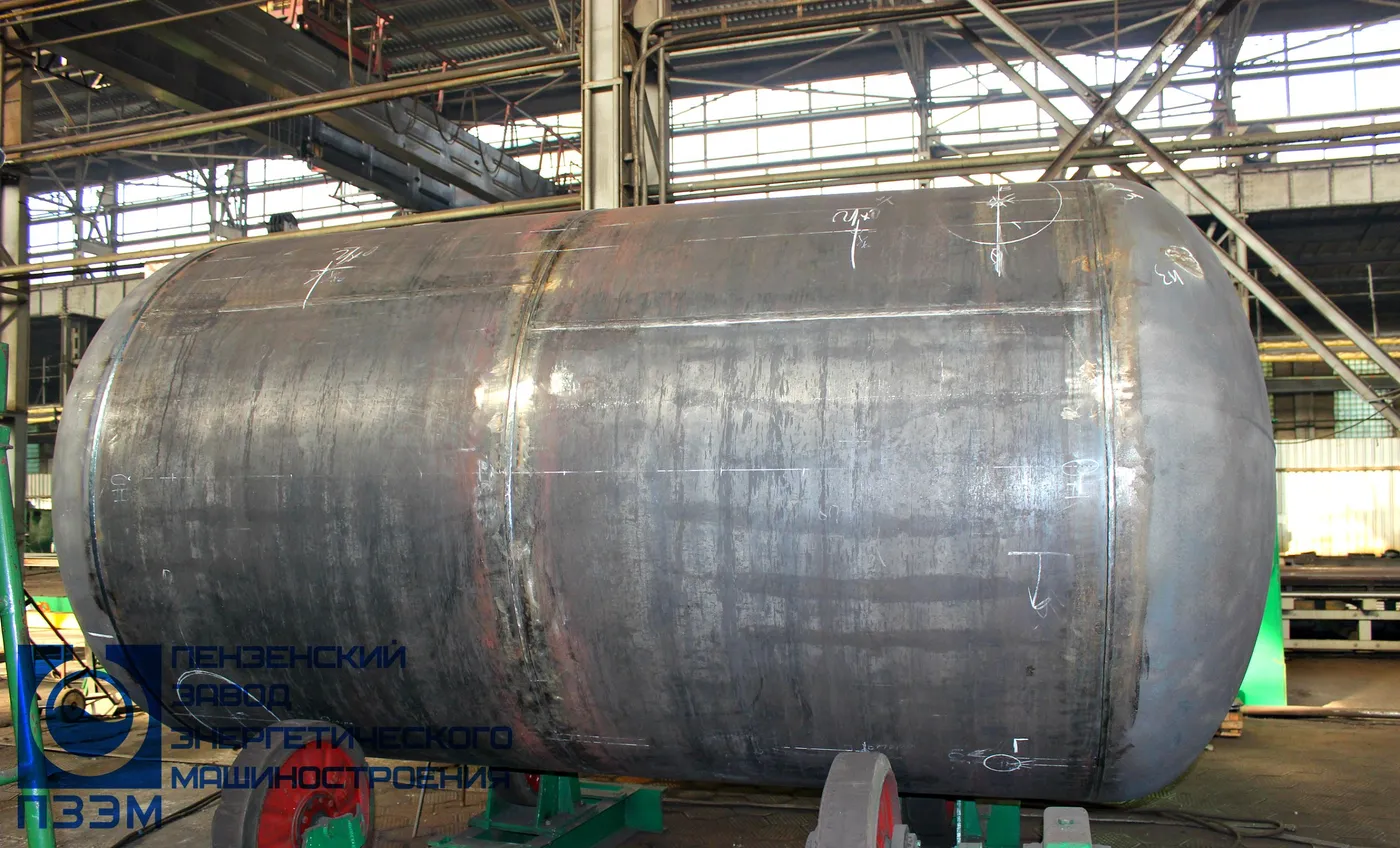

Для ведущего российского производителя насосного оборудования «Грундфос-Истра» изготовлен аппарат ёмкостной АЕ-1,0-8,0-09Г2С объёмом 8 м³; будет использоваться для испытания насосов. Материал изготовления — сталь 09Г2С, толщина стенки — 8 мм. Расчётное и рабочее давление — 1,0 МПа. Аппарат испытан на герметичность и прочность пробным гидравлическим давлением 1,43 МПа. Диаметр устройства — 1800 мм, длина — 4095 мм, высота — 2016 мм. Рабочая среда — окислитель. На внутреннюю поверхность нанесено антикоррозийное покрытие Masscopoxy 1267. Расчётный срок службы — 20 лет.

Группа аппарата по ГОСТ Р 52630-2012	4
Вместимость, м³	8
Давление рабочее, МПа (кгс/см²)	1,0 (10)
Давление расчётное, МПа (кгс/см²)	1,0 (10)
Минимально допустимая отрицательная температура стенки, °C	минус 10
Расчётная температура стенки, °C	50
Наименование среды	окислитель
Класс опасности по ГОСТ 12.1.007-76	4
Пожароопасность по ГОСТ 12.1.004-91	нет
Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99	нет
Коррозионность	да
Температура среды максимальная, °C	50
Температура среды минимальная, °C	минус 10
Основной материал	09Г2С-12 ГОСТ 19281-89
Прибавка на коррозию, мм	1
Расчётный срок службы, лет	20
Сейсмичность по СНиП II-7-81, баллов	6
Число циклов нагружения аппарата за весь срок службы	не более 1000
Диаметр корпуса, мм	ø1800, толщина 8
Исполнение	горизонтальный, на седловых опорах
Покрытие наружное	грунт-эмаль Яр/Исоат 0278 серый ТУ 2313-342-21743165-2009. Толщина покрытия 70-80 мкм
Покрытие внутреннее	эмаль Masscopoxy 1267
Материал прокладок	Паронит ПОН-Б 2,0 ГОСТ 481-80
