Аппарат емкостной ГКК-1-1-12,5-0,07-ЕП объемом 12,5 м³
Особенности
Инспекционная приёмка
Негабарит

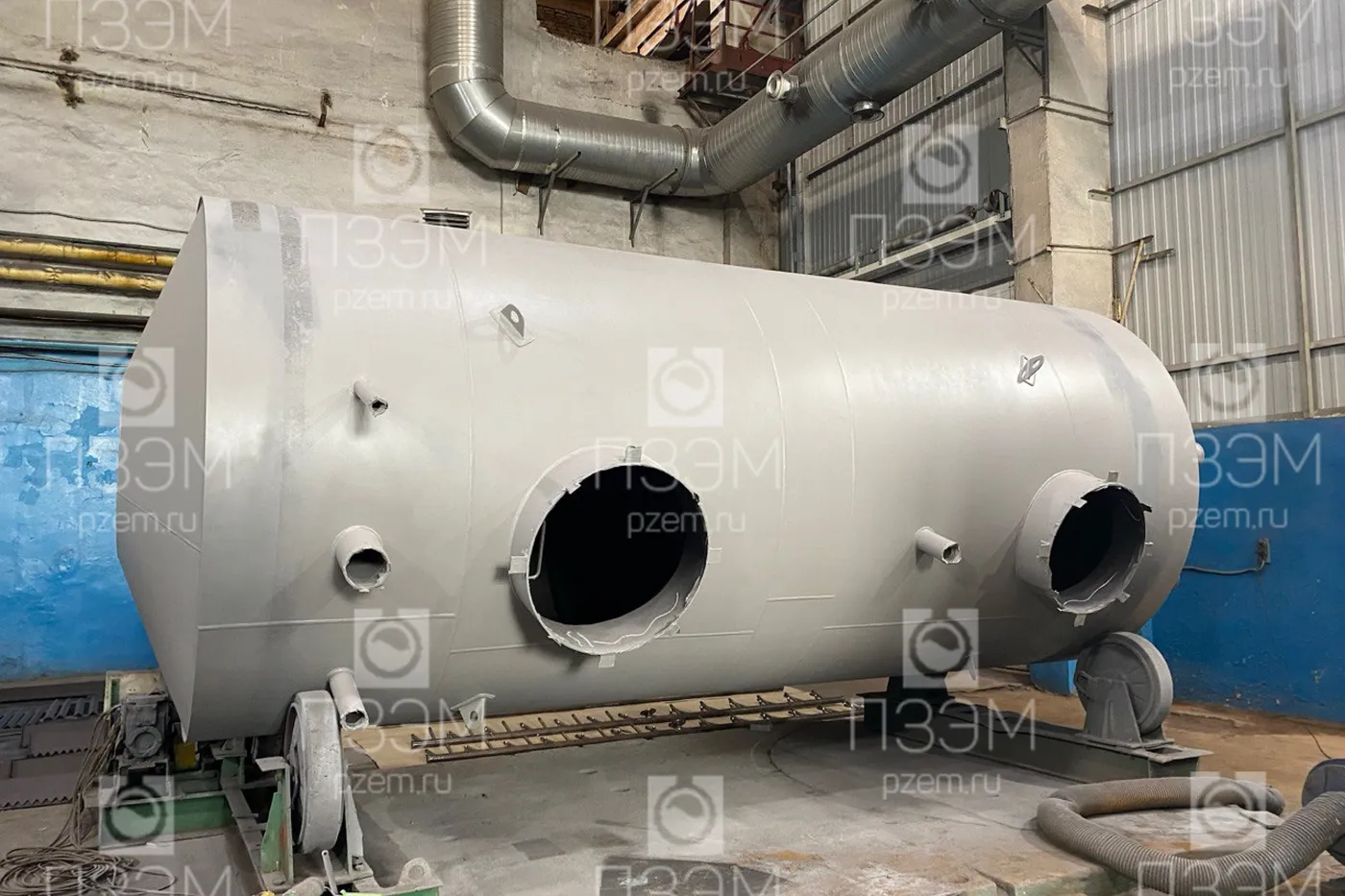

Изготовлен аппарат ёмкостной ГКК объёмом 12,5 м³. Масса — 5000 кг, материал исполнения — сталь 09Г2С.
| Назначение аппарата | Емкость дренажная предназначена для сбора дождевых стоков с обордюренных площадок РСУ. |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 4 |
| Номинальный объем, м³ | 12,5 |
| Давление рабочее, МПа (кгс/см²) | 0,05 (0,5) |
| Давление расчетное, МПа (кгс/см²) | 0,07 (0,7) |
| Пробное давление гидравлическое, МПа (кгс/см²) | 0,09 (0,9) |
| Рабочая температура среды максимальная, °С | 20 |
| Рабочая температура среды минимальная, °С | 5 |
| Расчетная температура, °С | 50 |
| Минимально допустимая температура стенки сосуда, находящегося под расчетным давлением, °С | 1 |
| Наименование рабочей среды | Дождевые стоки |
| Категория взрывоопасности газов по ГОСТ 31610.20-1-2020 | нет |
| Группа взрывоопасности газов по ГОСТ 31610.20-1-2020 | нет |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Взрывоопасность | нет |
| Воспламеняемость | нет |
| Коррозионность | да |
| Плотность среды, кг/м³ | 1000 |
| Расчетный срок службы, лет | 30 |
| Прибавка для компенсации коррозии, мм | 3,0 |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Материал опор | 09Г2С-15 ГОСТ 19281 |
| Шпильки, гайки | 40Х ГОСТ 4543 |
| Материал прокладок | Паронит ПМБ ГОСТ 481 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл не более | 5 |
| Климатическое исполнение | ХЛ |
| Уровень ответственности сооружения | нормальный |
| Расчетная температура наиболее холодных суток обеспеченностью 0,98, °С | минус 49,3 |
| Расчетная температура наиболее холодной пятидневки обеспеченностью 0,92, °С | минус 42,9 |
| Абсолютно минимальная температура воздуха, °С | минус 50,9 |
| Тип аппарата | ГКК (горизонтальный с коническими днищами) |
| Диаметр внутренний, мм | 2000 |

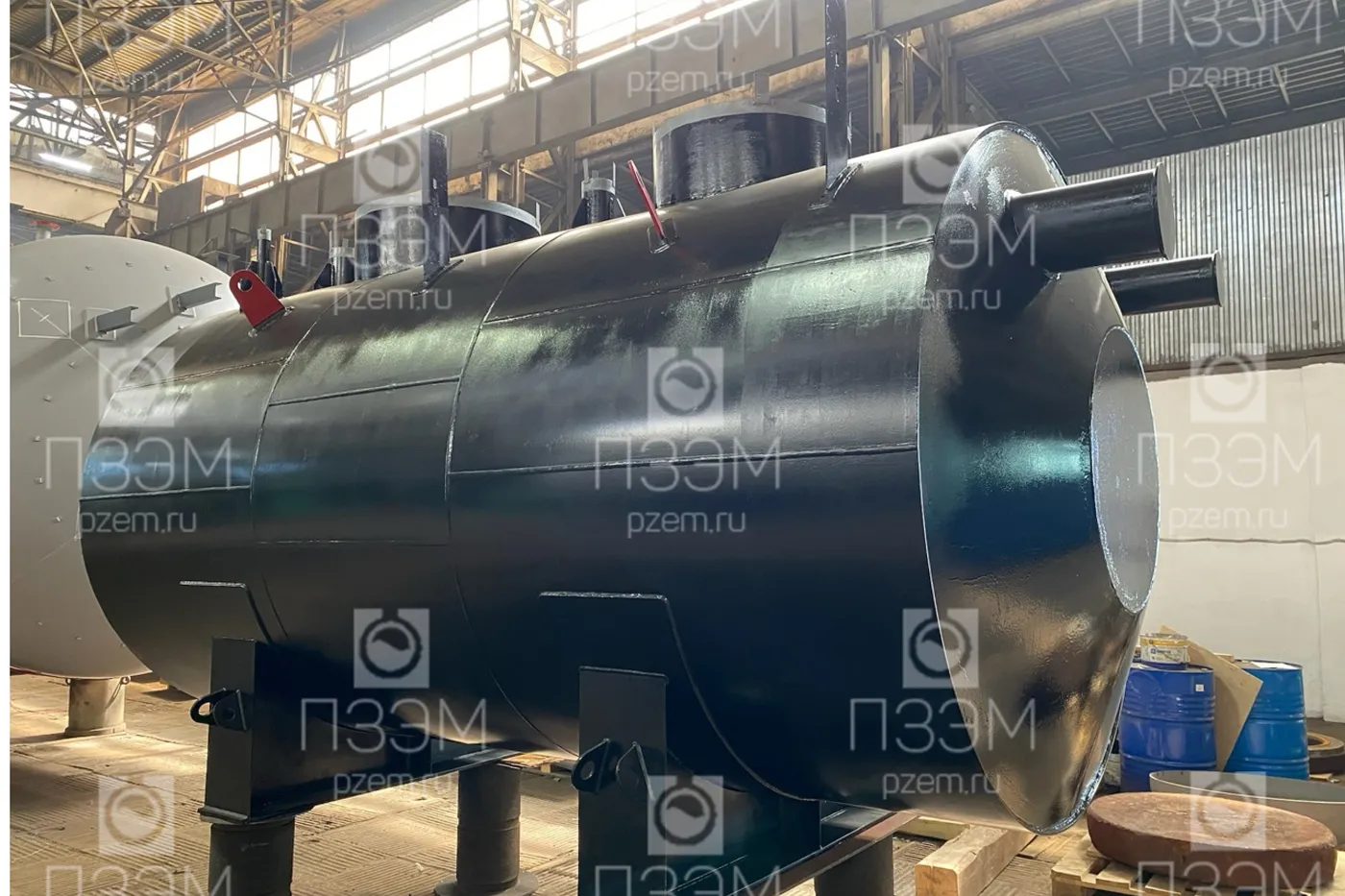

| Покрытие/окраска | Наружная поверхность аппарата: грунтовка полимерно-битумная "ТРАНСКОР" по ТУ 5775-005-32989231-2010 - 1 слой; рулонный армирующий материал "РАМ" по ТУ 5774-008-32989231-2011 - 2 слоя, толщиной не менее 2мм; обертка полимерная радиационно-модифицированная "ТЕРМА-МХ" по ТУ 2245-028-82119587-09 - 1 слой; общая толщина покрытия не менее 4,6 мм. Наружное покрытие патрубков: грунтовка ВЛ-023 ГОСТ 12707-77 - 1 слой (не менее 100 мкм, RAL 7035); эмаль "Эвикор" ТУ 2313-0107524984-2000 - 2 слоя (не менее 60 мкм, RAL 9016); общая толщина не менее 220 мкм. Внутренняя поверхность - Грунт "АКРУС-прайм" ТУ 2312-003-96474776-2006 (не менее 200 мкм) + эмаль АКРУС-лонг ТУ 2312-003-96474776-2006 (не менее 200мкм), общая толщина не менее 400 мкм. Строповые устройства - грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002. Кромки под сварку на монтаже - лак ГФ-95 ГОСТ 8018-70 с алюминиевой пудрой по ГОСТ 5494-95 |

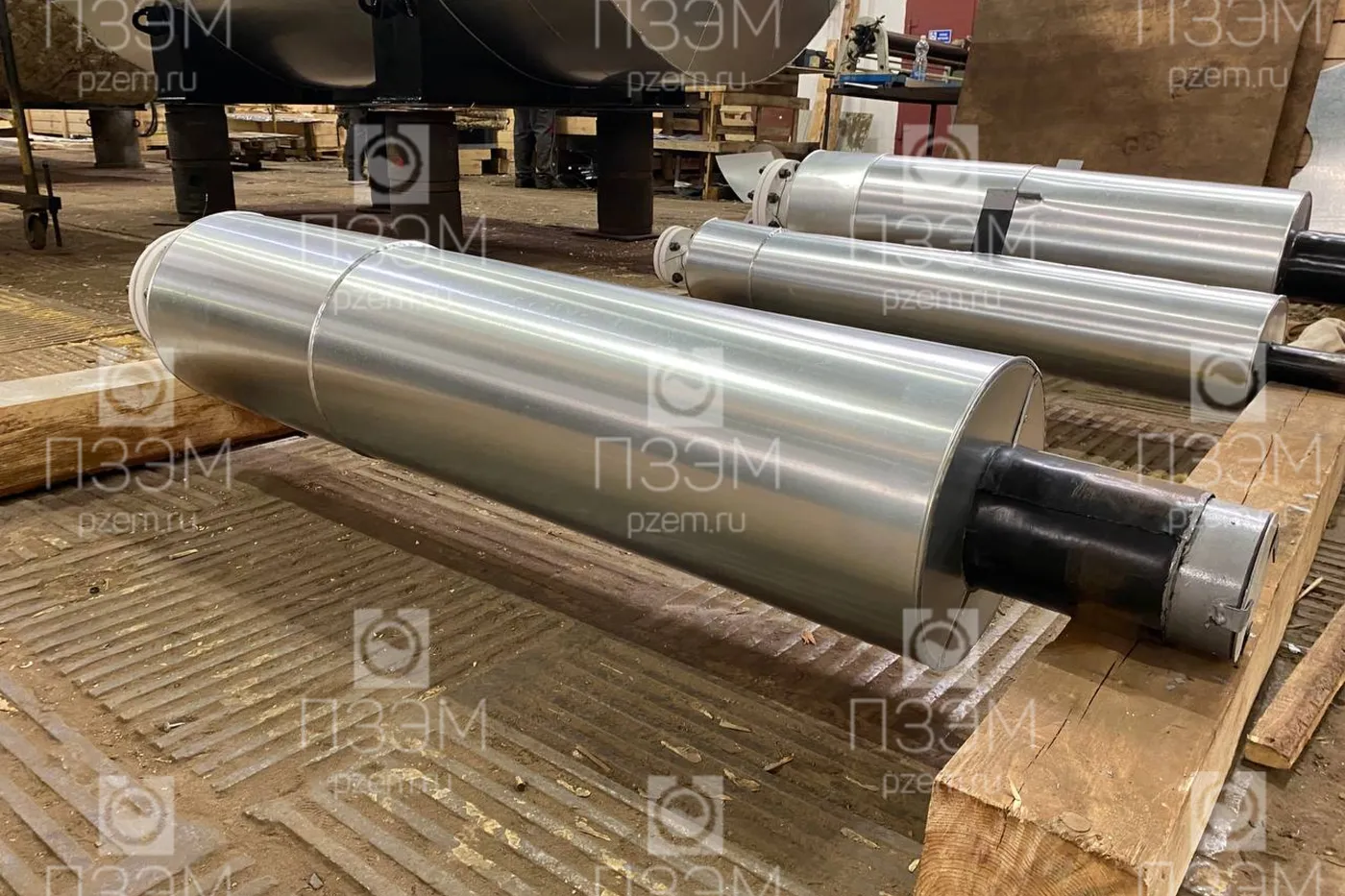

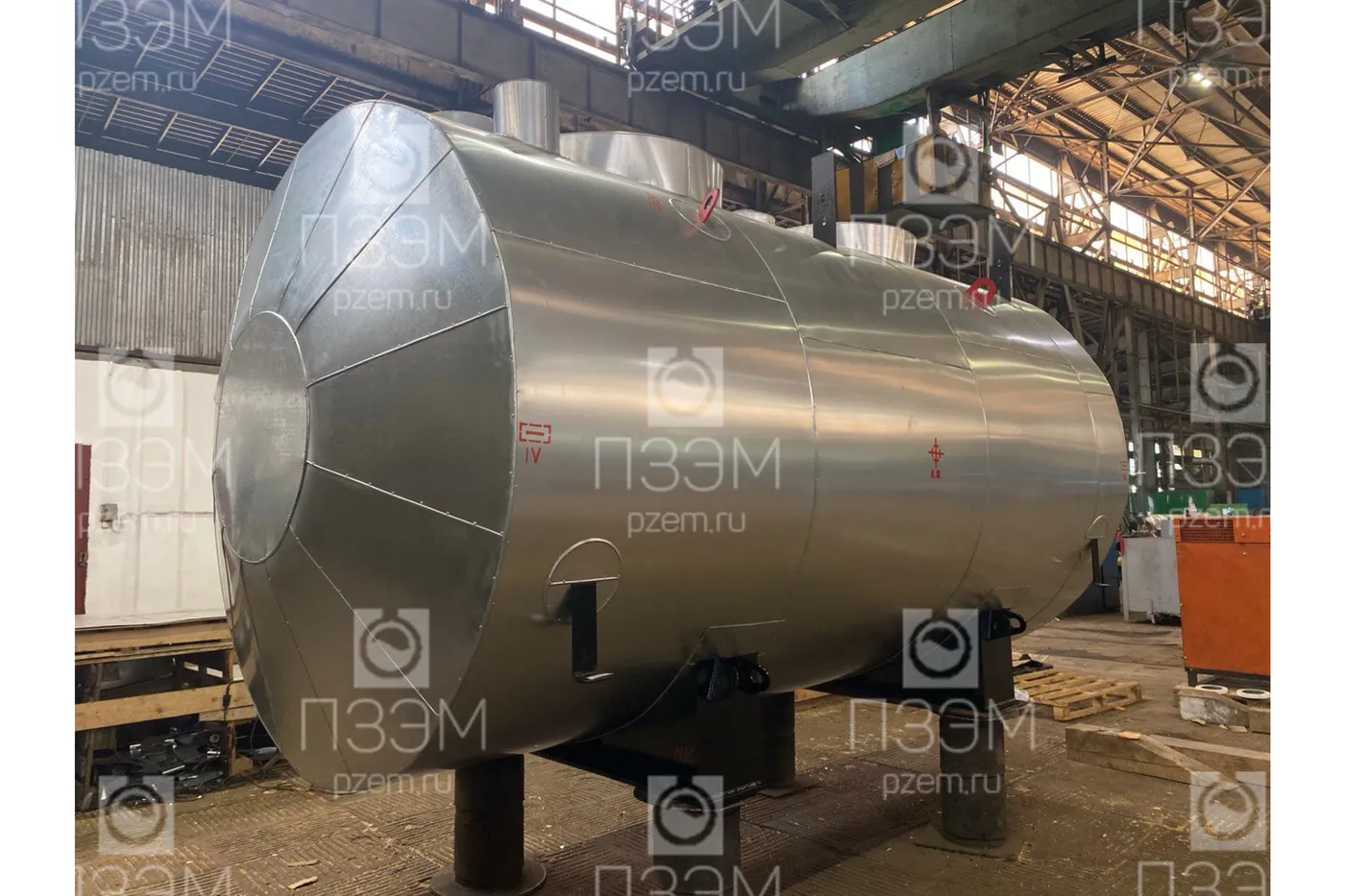

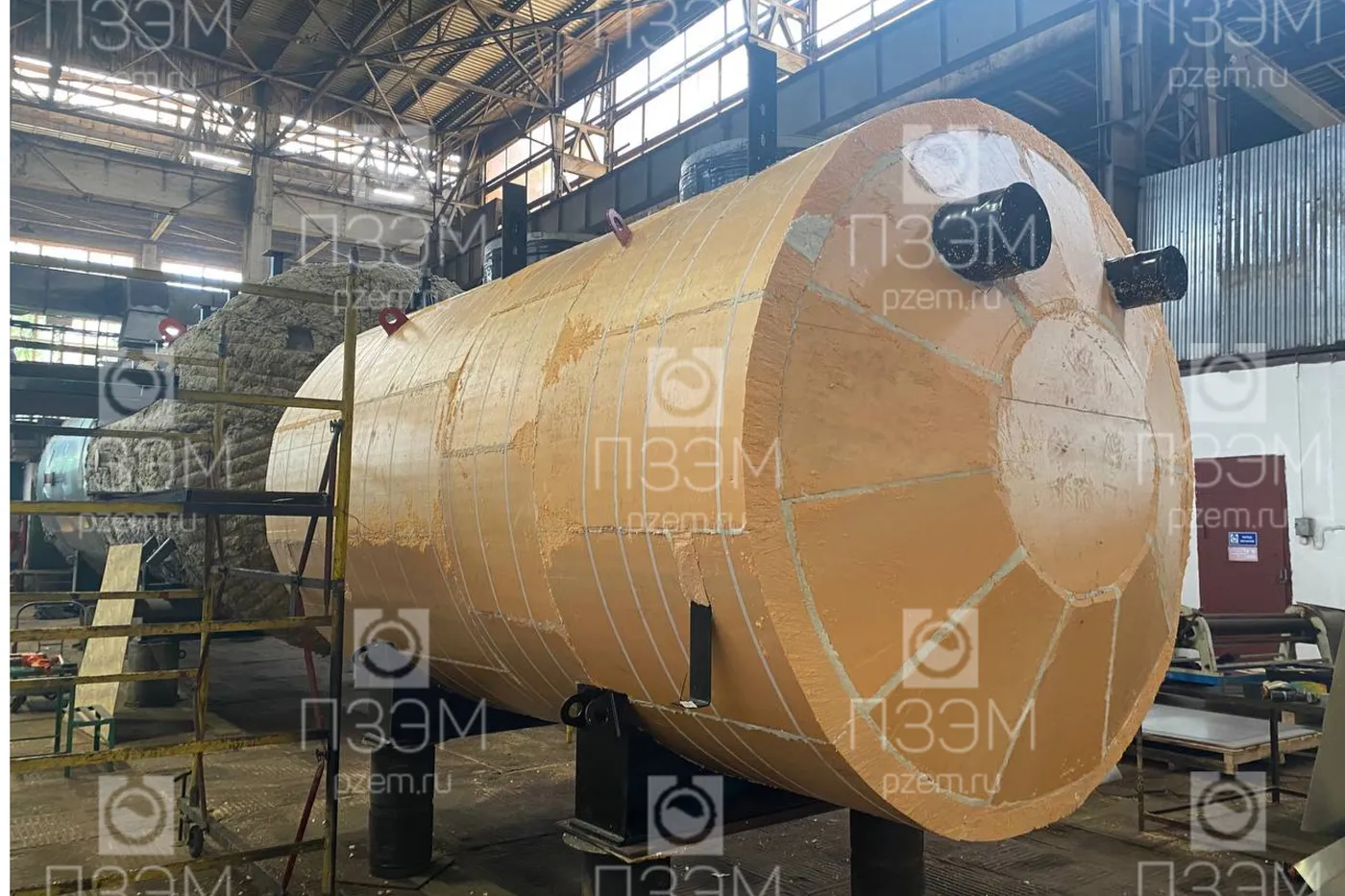

| Изоляция | Емкость теплоизолировать на заводе-изготовителе, за исключением монтажных стыков люка "А", штуцеров "Б", "З", "Л", "К" (монтажные стыки - на месте монтажа силами Заказчика). Емкость - плиты из пенополистирола Пеноплекс, S=100мм; патрубки (до отметки +0,500 мм) - маты прошивные из минеральной ваты марки 125 тип МП-125 по ГОСТ 21880-2011, S=100мм; участок воздушника от емкости до огнепреградителя - маты минераловатные прошивные по ГОСТ 21880 толщиной 60мм; покрывной слой: емкость - лист оцинкованный ГОСТ 14918-80 толщиной 0,7 мм, патрубки - лист оцинкованный ГОСТ 14918-80 толщиной 0,5 мм |
| Состояние поставки | емкость в собранном виде с неустановленными (неприваренными) штуцерами и горловинами, выходящими за транспортные габариты, рамой для крепления укрытия насоса. Монтажные работы по сборке, установке горловин, штуцеров, теплоизоляции монтажных стыков - силами, средствами и за счет Заказчика |
| Исполнение | горизонтальная подземная емкость с коническими днищами, горловиной люка-лаза и горловиной для насоса |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 800 | 1,0 |
| Б | Для насоса | 700 | 0,6 |
| В | Вход продукта | 200 | - |
| Г | Выход продукта | 80 | 1,6 |
| Д | Вход продукта | 150 | - |
| Е | Вход пара | 50 | 1,6 |
| Ж | Воздушник | 100 | 1,6 |
| З | Для уровнемера и термопреобразователя | 150 | 1,6 |
| И | Для электронагревателя | 150 | 1,6 |
| К | Резерв | 50 | 1,6 |
| Л | Для сигнализатора уровня | 50 | 1,6 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 19537-83
- ГОСТ 31610.20-1-2020
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- ТР ТС 010/2011
- ТУ 3615-001-85873787-2013
