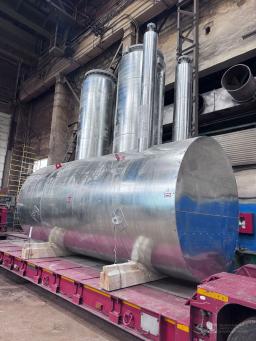

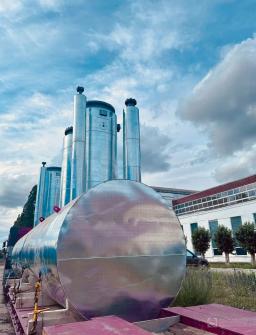

Аппарат емкостной ГЭЭ-1-6-12,5-0,1-У объемом 12,5 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1, минимальная температура стенки −56 °C.
Инспекционная приёмка
Аппарат емкостной ГЭЭ-1-6-12,5-0,1-У вместимостью 12,5 м³. Горизонтальное исполнение, основной материал — сталь 09Г2С. Минимальная температура стенки — −56 °C, климатическое исполнение ХЛ1. В заказе: приёмка инспекцией заказчика. Заказ 2024 года.
| Назначение аппарата | Сбор дренажа |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Вместимость, м³ | 12,5 |
| Давление рабочее (изб.), не более, МПа (кгс/см²) | 0,01 (0,1) |
| Давление расчетное, МПа (кгс/см²) | 0,1 (1,0) |
| Пробное гидравлическое давление, МПа (кгс/см²) | 0,138 (1,38) |
| Рабочая температура среды min / max, °C | минус 56 / 34,9 |
| Расчетная температура, °C | 100 |
| Минимально допустимая температура стенки сосуда, находящегося под расчетным давлением, °C | минус 56 |
| Наименование рабочей среды | нефтесодержащая жидкость с карт-накопителей |
| Класс опасности по ГОСТ 12.1.007-76 | 3 |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | IIA T3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Расчетный срок службы, лет | 30 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал крепежа | 40Х ГОСТ 4543-2016 |
| Материал прокладок | Паронит ПМБ ГОСТ 481-80 |
| Число циклов нагружения за весь срок службы, не более | 1000 |
| Сейсмичность СП 14.13330.2014, балл, не более | менее 5 |
| Место установки аппарата | подземная |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Тип аппарата | ГЭЭ |
| Термообработка | нет |
| Исполнение | горизонтальный подземный, с эллиптическими днищами, горловинами люка и насоса |
| Состояние поставки | емкость в собранном виде со снятыми сборочными единицами, выходящими за транспортные габариты, насосным полупогружным агрегатом, огнепреградителем и поворотным устройством люка "А" |
| Испытания | Емкость испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут |
| Покрытие/окраска | наружная поверхность – грунт-эмаль "Акрус Терма" ТУ 2312-015-93475776-2007 – 2 слоя, толщина одного слоя не менее 50 мкм, общая толщина не менее 100 мкм, цвет – серый (RAL 7040), класс покрытия VI по ГОСТ 9032-74; внутренняя поверхность – фенолэпоксидное покрытие "Литопанк Стандарт" – 2 слоя, толщина одного слоя не менее 125 мкм, общая толщина не менее 250 мкм, цвет – светло-серый, класс покрытия VI по ГОСТ 9032-74 |
| Изоляция | Аппарат теплоизолировать на заводе-изготовителе. Материал теплоизоляции – ППУ (пенополиуретан), толщина 100 мм, защитный слой – лист оцинкованный 0,5 мм ГОСТ 14918-2020. Места подкладок не подлежат теплоизоляции на заводе; теплоизоляцию технологических окон (1600х250 мм – 2 места) выполнить на месте монтажа силами Заказчика |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 800 | 1,0 |
| Б | Выход насоса | 700 | 0,6 |
| Б1** | Выход продукта (в составе насоса) | 65 | 1,0 |
| В | Вход продукта | 200 | – |
| Д | Выход продукта аварийный | 150 | – |
| Е | Ввод пара | 50 | 1,6 |
| Ж | Воздушник | 100 | 1,6 |
| З | Для уровнемера | 150 | 1,6 |
| И | Для термопреобразователя | 50 | 4,0 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 19537-83
- ГОСТ 28759.3-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- ОСТ 26-2008-83
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
