Резервуар вертикальный стальной ВКП-1-10,7-350 объемом 10,7 м³

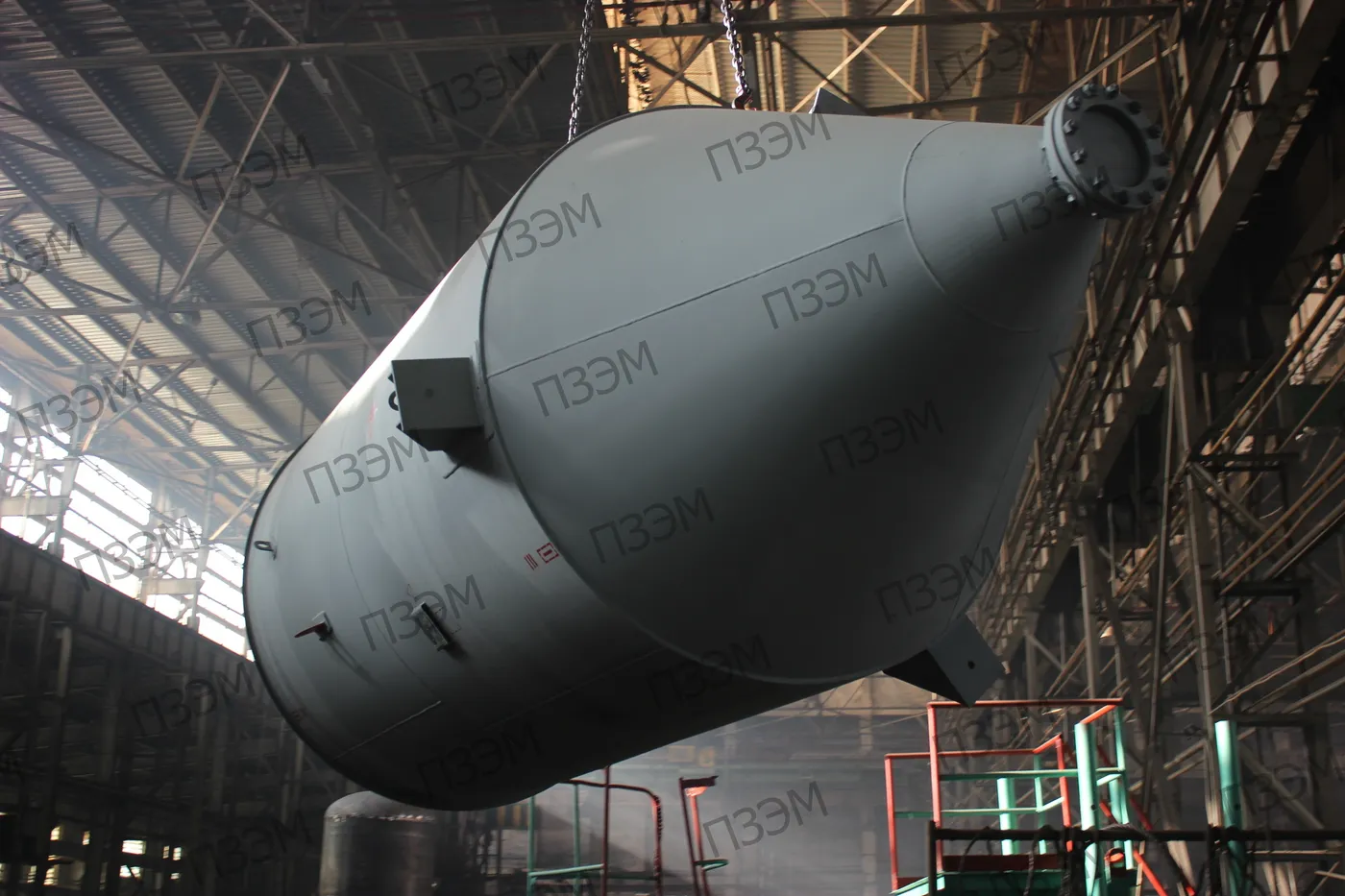

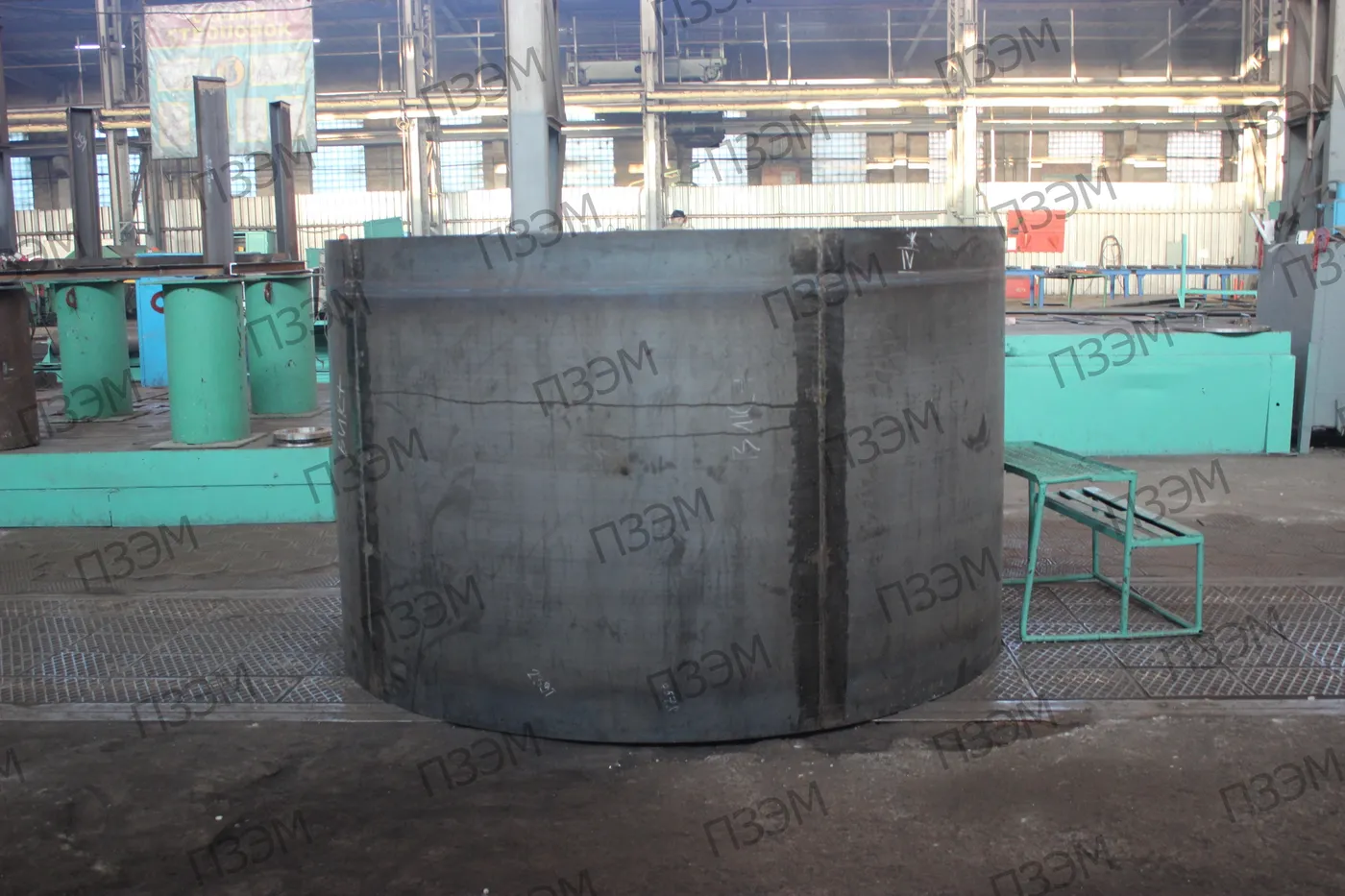

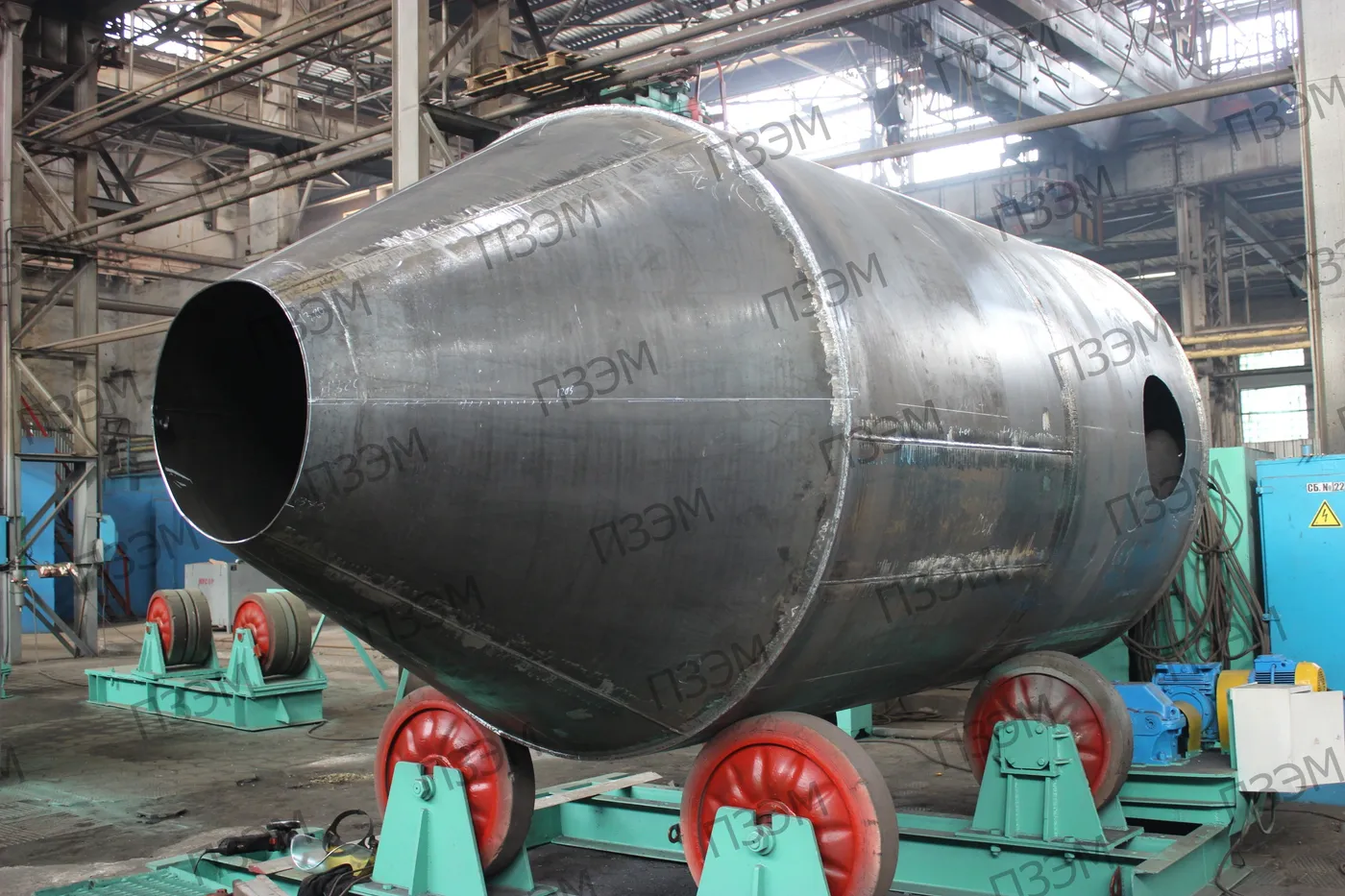

Для строящегося маслоэкстракционного завода изготовлены и поставлены вертикальные аппараты ВКП с нижним коническим днищем — ВКП-1-10,7-350, ВКП-1-10,7-200 и ВКП-1-10,7-600 — объёмом 10,7 м³, под налив. Масса — 1800 кг, материал изготовления — сталь Ст3, толщина обечайки — 6 мм.

Назначение аппарата	для приема, хранения и выдачи продукта
Вместимость, м³	10,7
Рабочая температура среды max, °С	100
Рабочая температура среды min, °С	положительная
Пробное давление гидравлическое / пневматическое, МПа	– / –
Расчетная температура стенки, °С	120
Минимально допустимая температура стенки, находящейся под расчетным давлением, °С	положительная
Основной материал	Ст3 ГОСТ 380-2005
Рабочая среда	Зерно
Место установки	В помещении
Сейсмичность места установки аппарата, балл, не более	6
Материал прокладок	Паронит ПОН ГОСТ 481-80
Материал крепежных изделий	40Х ГОСТ 4543-2016
Толщина стенок	6 мм
Диаметр корпуса, мм	ф2000 (по крышке ф2052)
Исполнение	вертикальный, с коническим днищем (угол 56°, выход ф373), на 4 опорах-лапах, со смотровым стеклом тип А ГОСТ 21836-88 2600х300х6
Испытание	на заводе-изготовителе на герметичность капиллярным методом смачиванием керосином
Состояние поставки	аппарат в собранном виде. В комплект поставки входит: ответные фланцы, прокладки; комплект прокладок (по 1 шт. на каждое фланцевое соединение); стекло смотровое
Заземление	Аппарат заземлить согласно требованиям ПУЭ
Покрытие/окраска	внешнее: композиция ЦИНОТАН (толщина покрытия 80...120 мкм)

Обозначение	Назначение	DN	PN, МПа
А	Люк	500	0,6
Б	Вход продукта	250	0,25
В	Выход продукта	350	0,6
Г	Технологический	100	–
Д	Для датчика уровня	100	0,25
Е	Смотровое окно	–	–
