Бак ВЭЭ 2-3 объемом 2 м³
Особенности
Сейсмика 7+ баллов
Сейсмичность, балл, не более по СП 14.133330.2014: 7

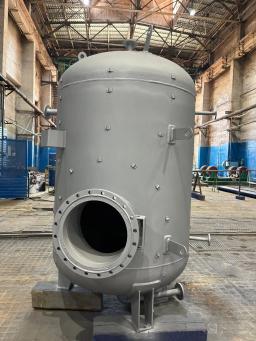

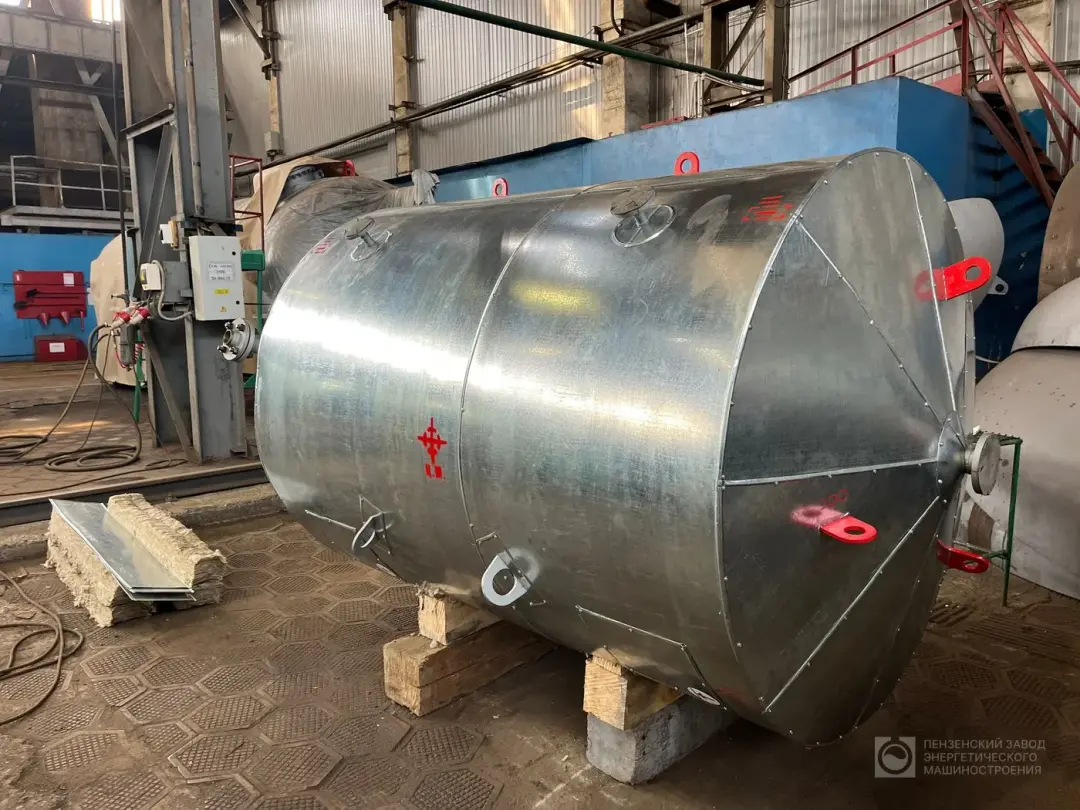

Бак ВЭЭ 2-3 вместимостью 2 м³. Вертикальное исполнение, основной материал — сталь 09Г2С. Заказ 2026 года.
| Назначение аппарата | Для приема, хранения и выдачи водного раствора пропиленгликоля |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Вместимость, м³ | 2 |
| Максимальный уровень заполнения, м³ | 1,6 (80%) |
| Давление рабочее (изб), МПа (кгс/см²) | 0,002 (0,02) |
| Давление, вакуум, МПа (кгс/см²) | 0,00025 (0,0025) |
| Давление расчетное нар., МПа (кгс/см²) | 0,1 (1,0) |
| Давление пробное гидравлическое (в вертикальном положении), МПа (кгс/см²) | 0,138 (1,38) |
| Давление пробное гидравлическое (в горизонтальном положении), МПа (кгс/см²) | 0,16 (1,6) |
| Рабочая температура среды минимальная, °C | 5 |
| Рабочая температура среды максимальная, °C | 95 |
| Расчетная температура, °C | 105 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | минус 15 |
| Плотность среды при 20°C, кг/м³ | 1044 |
| Плотность среды при 95°C, кг/м³ | 994 |
| Физическое состояние среды | жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | нет |
| Группа взрывоопасных смесей по ГОСТ 31610.20-1-2020 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Прибавка для компенсации коррозии, мм | 4 |
| Назначенный срок службы, лет | 30 |
| Расчетный срок службы, лет | 40 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Тип прокладок | СНП по ОСТ 26.260.454-99 или по ГОСТ Р 52376-2005 |
| Материал крепежных изделий (гаек, шпилек) | сталь 40Х ГОСТ 4543-2016 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более по СП 14.133330.2014 | 7 |
| Место установки | в помещении |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ4 |
| Термообработка | нет |
| Теплоизоляция | да |
| Обогрев | нет |
| Тип аппарата | ВЭЭ |
| Габаритные размеры аппарата, длина, мм | 1726 |
| Габаритные размеры аппарата, ширина, мм | 1885 |
| Габаритные размеры аппарата, высота, мм | 2609 |
| Масса аппарата без теплоизоляции, без комплектующих, кг | 820 |
| Масса при гидроиспытании, кг | 2820 |
| Масса аппарата с теплоизоляцией, без комплектующих, кг | 1190 |
| Диаметр корпуса, мм | ⌀1200 |
| Испытание | Аппарат испытать на прочность и герметичность на заводе – изготовителе в горизонтальном или вертикальном положении в соответствии с технической характеристикой в течение 30 минут. |
| Изоляция | Аппарат подлежит теплоизоляции на заводе изготовителе. Материал теплоизоляции: маты минераловатные прошивные марки МП-100 по ГОСТ 21880-2022, толщиной 100 мм. Покрывный слой – сталь тонколистовая оцинкованная ГОСТ 14918-2020, толщиной 0,7 мм. Предусмотреть наличие смотровых окон (лючков) для проведения технического освидетельствования (диагностирования) без полного монтажа теплоизоляции. Материалы для теплоизоляции входят в комплект поставки. |
| Состояние поставки | аппарат в собранном виде с теплоизоляцией, с неустановленными приборами КИПиА и ЗРА. |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход рабочей среды | 50 | 1,6 |
| Б | Перелив | 50 | 0,1 |
| В | Люк смотровой | 400 | 1,0 |
| Г1, Г2 | Для местного указателя уровня (2 шт.) | 20 | 1,6 |
| Е | Для клапана дыхательного | 50 | 0,6 |
| Ж | Для импульсной линии | 10 | – |
Нормативная база
