Емкость дренажная 1,24 м³

Особенности

Северное исполнение

Климатическое исполнение ХЛ1.

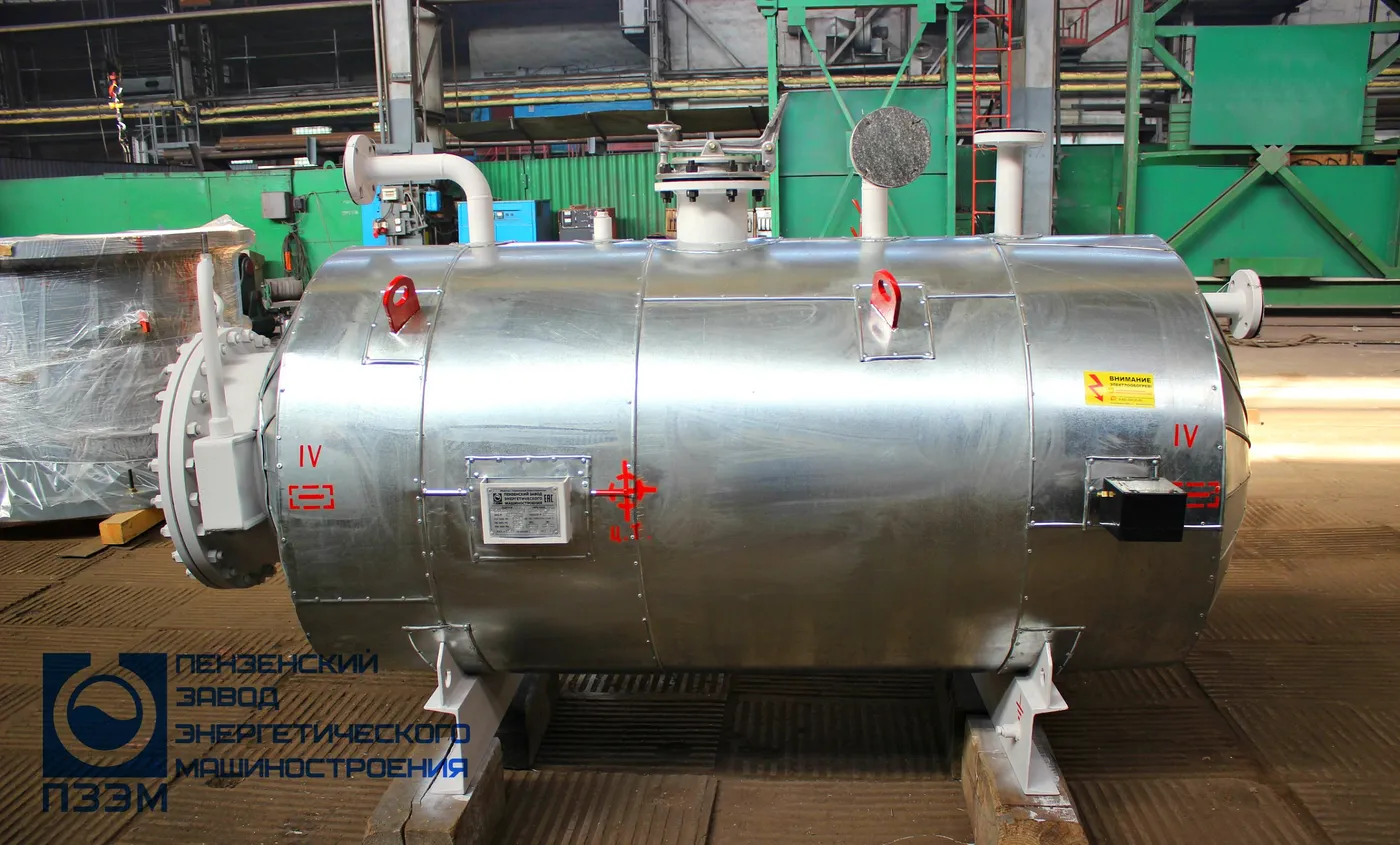

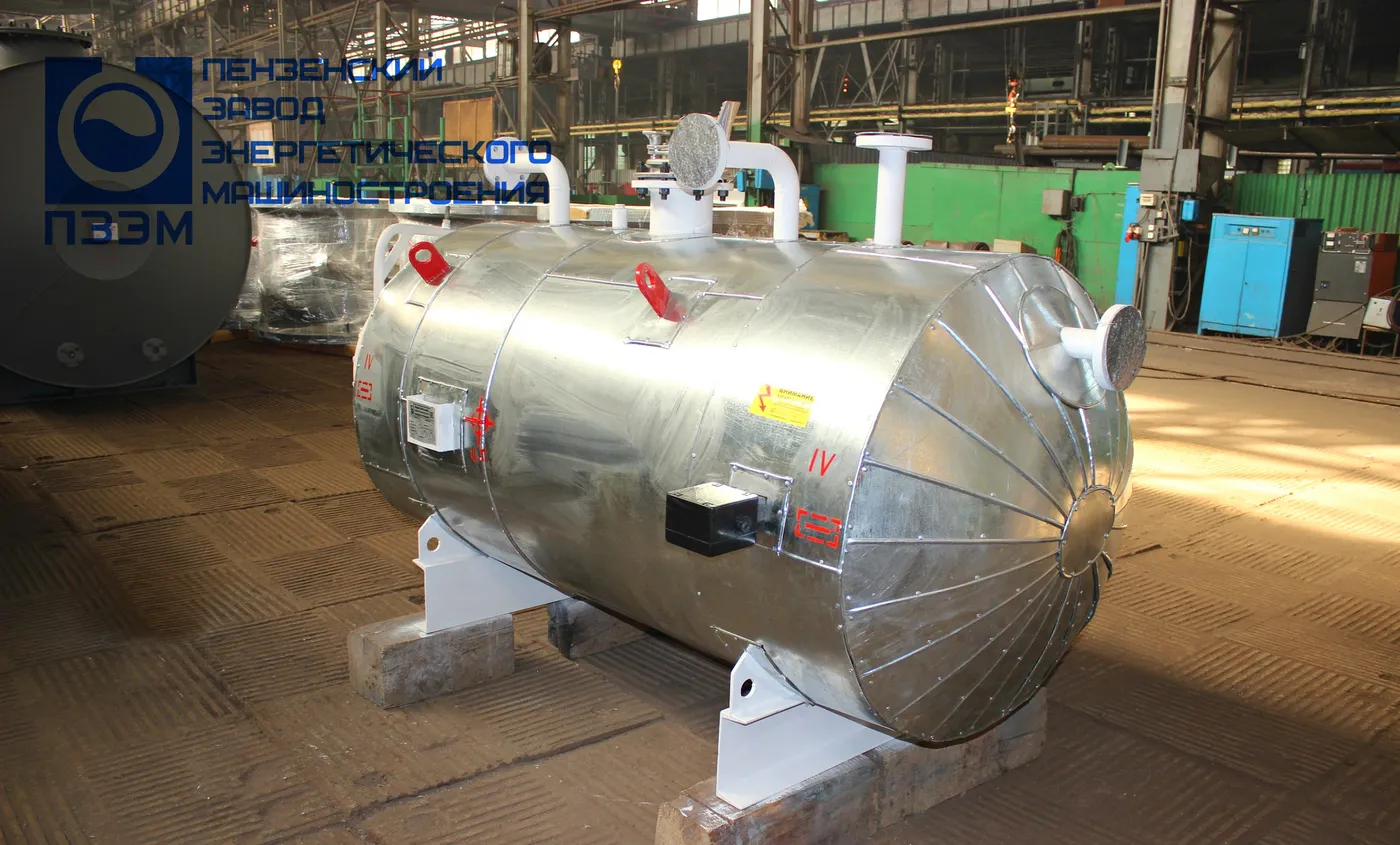

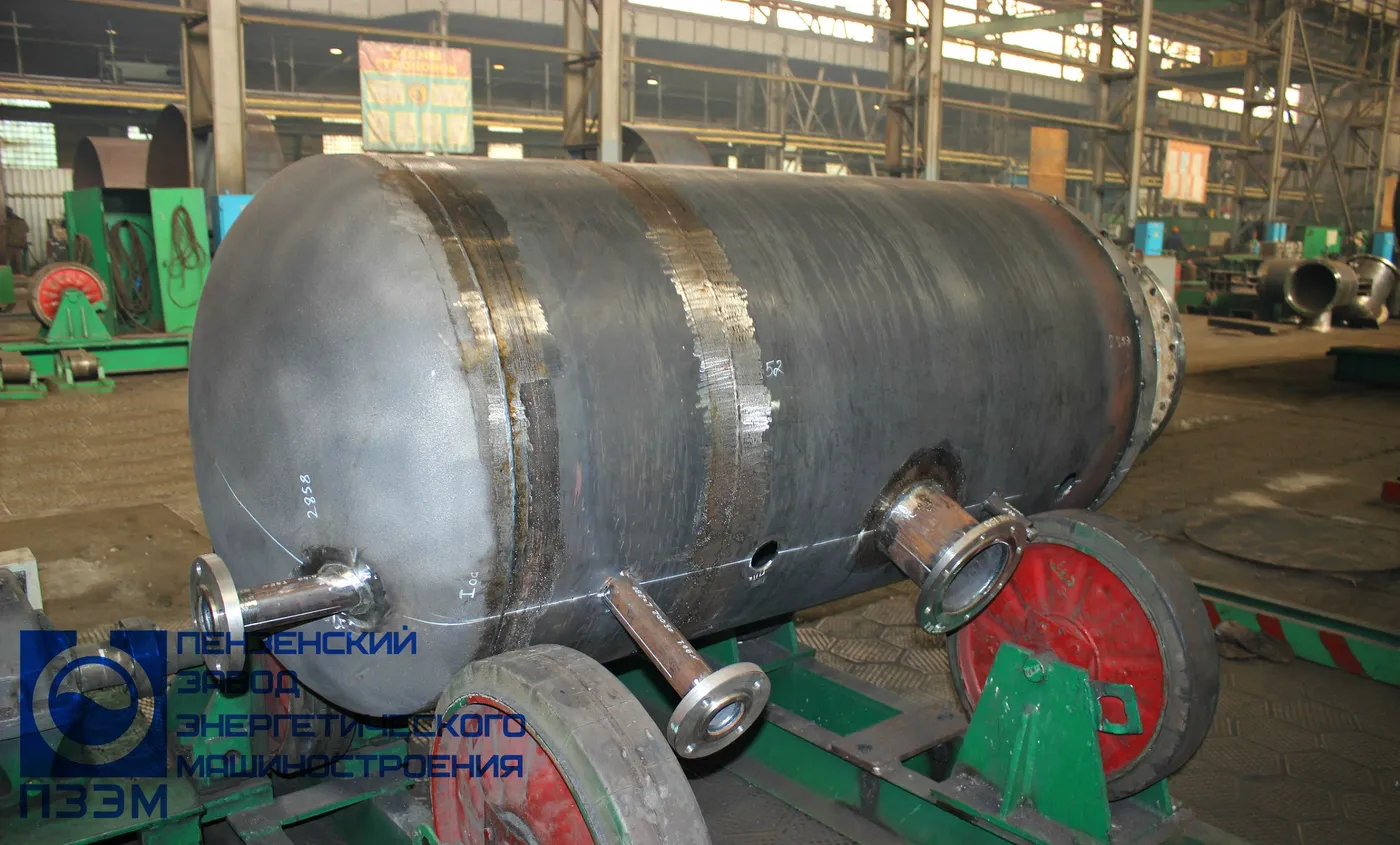

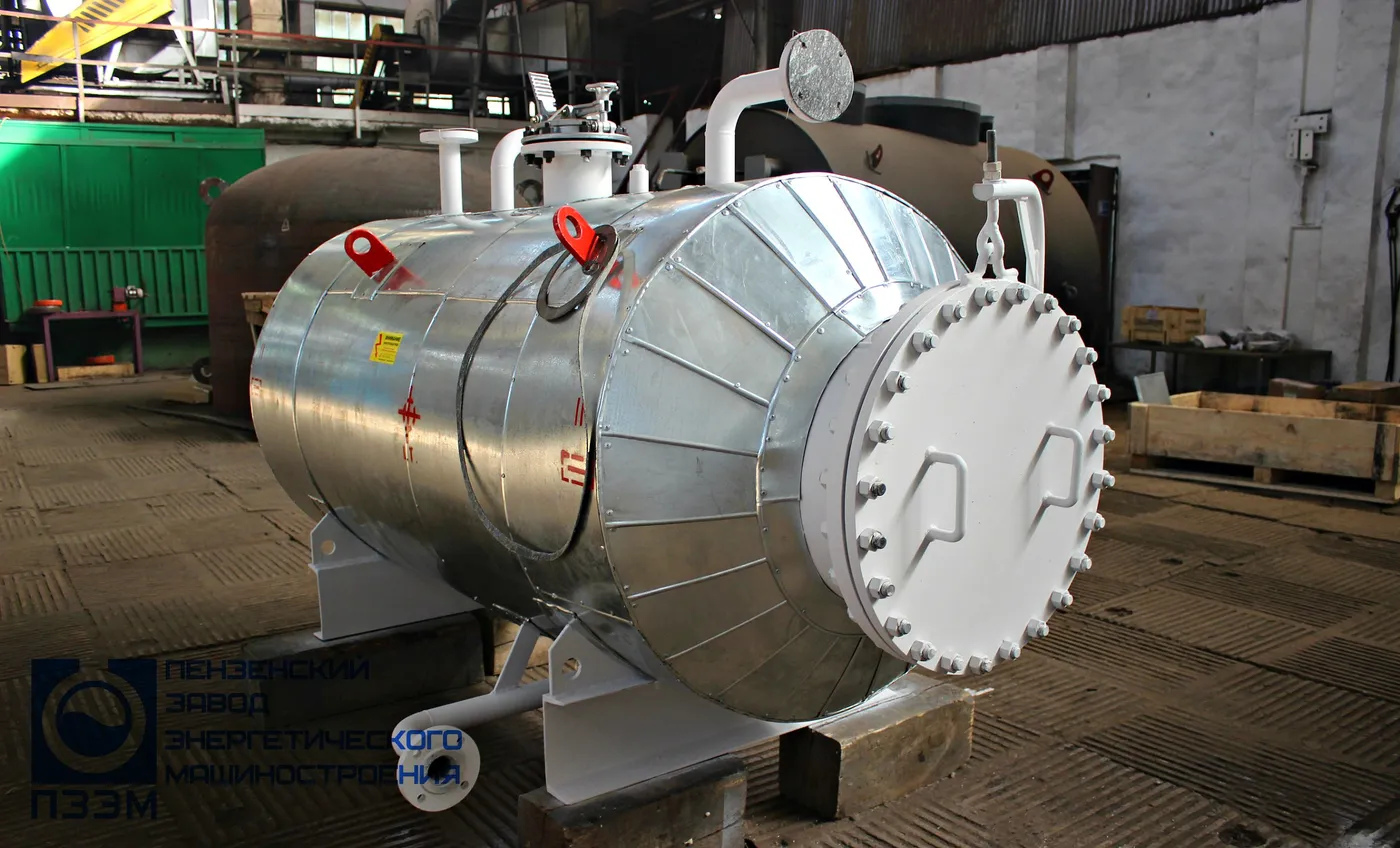

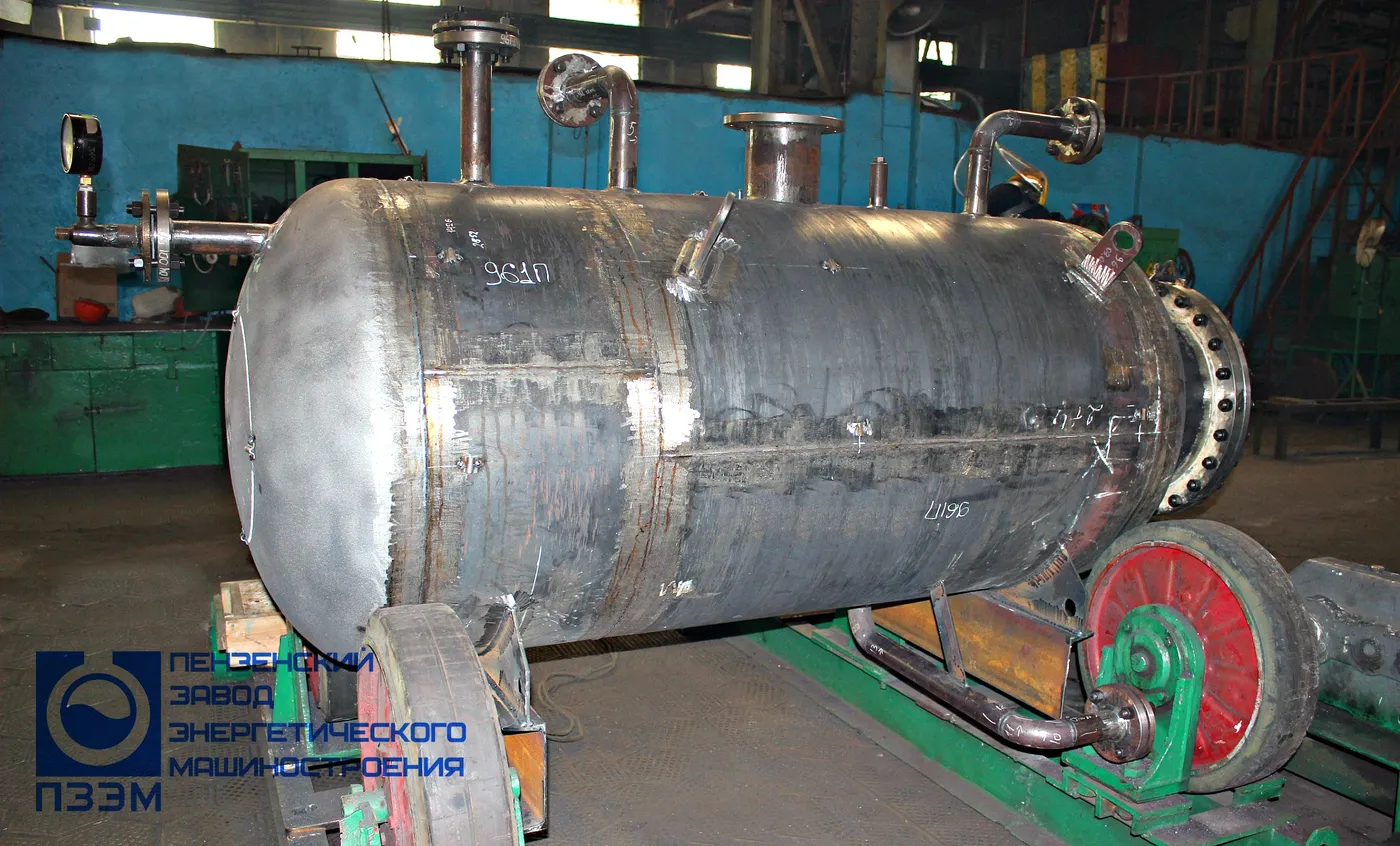

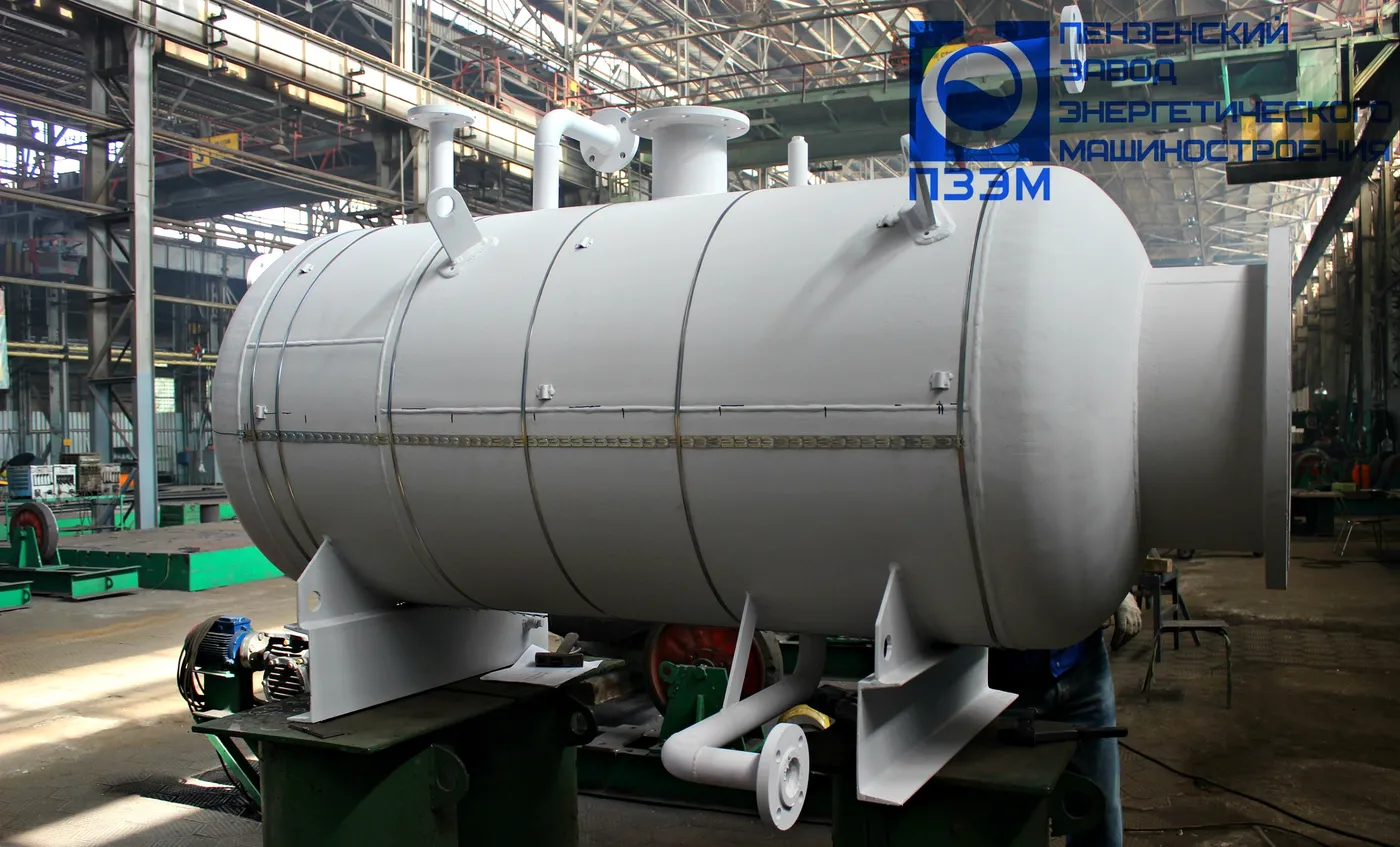

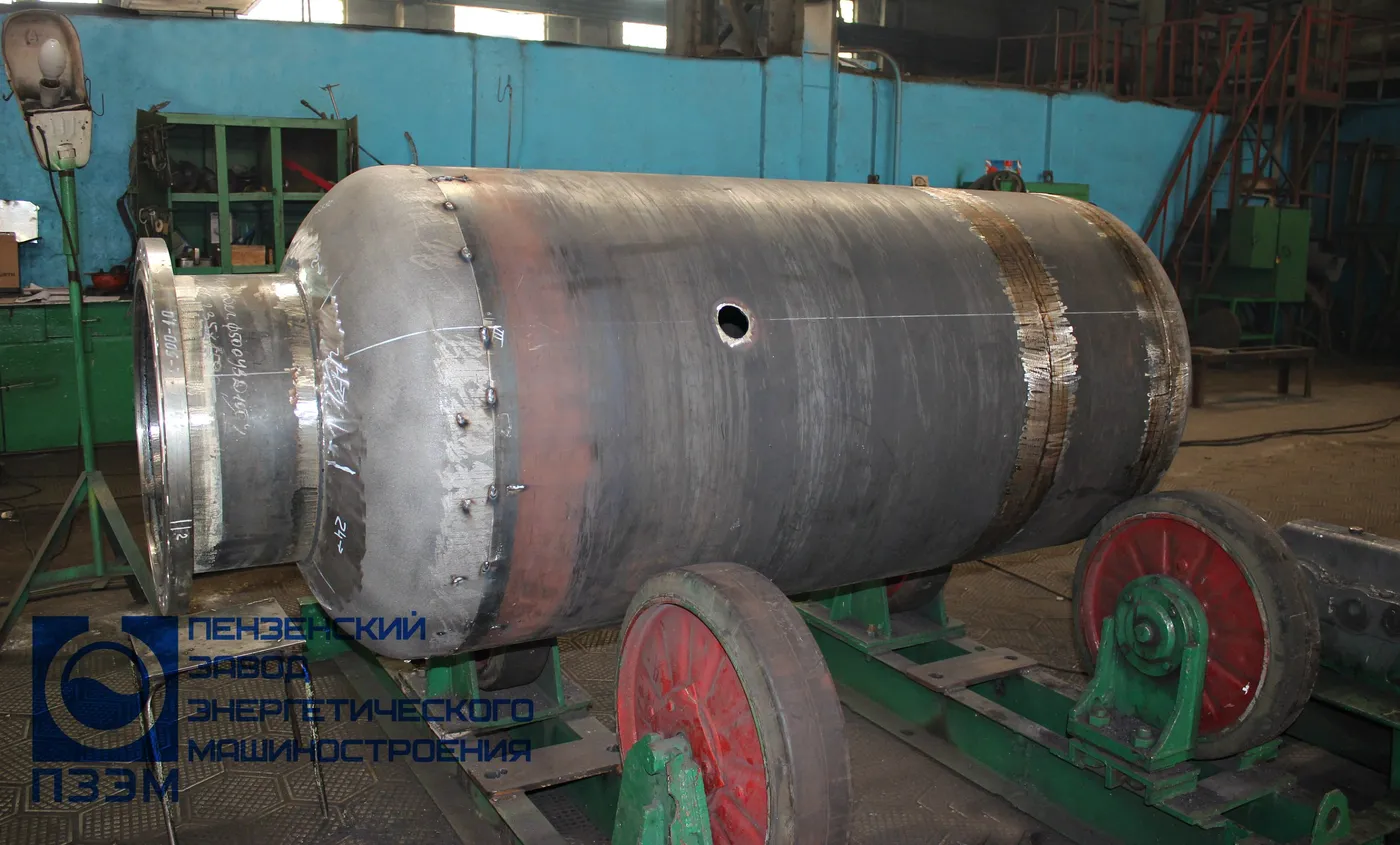

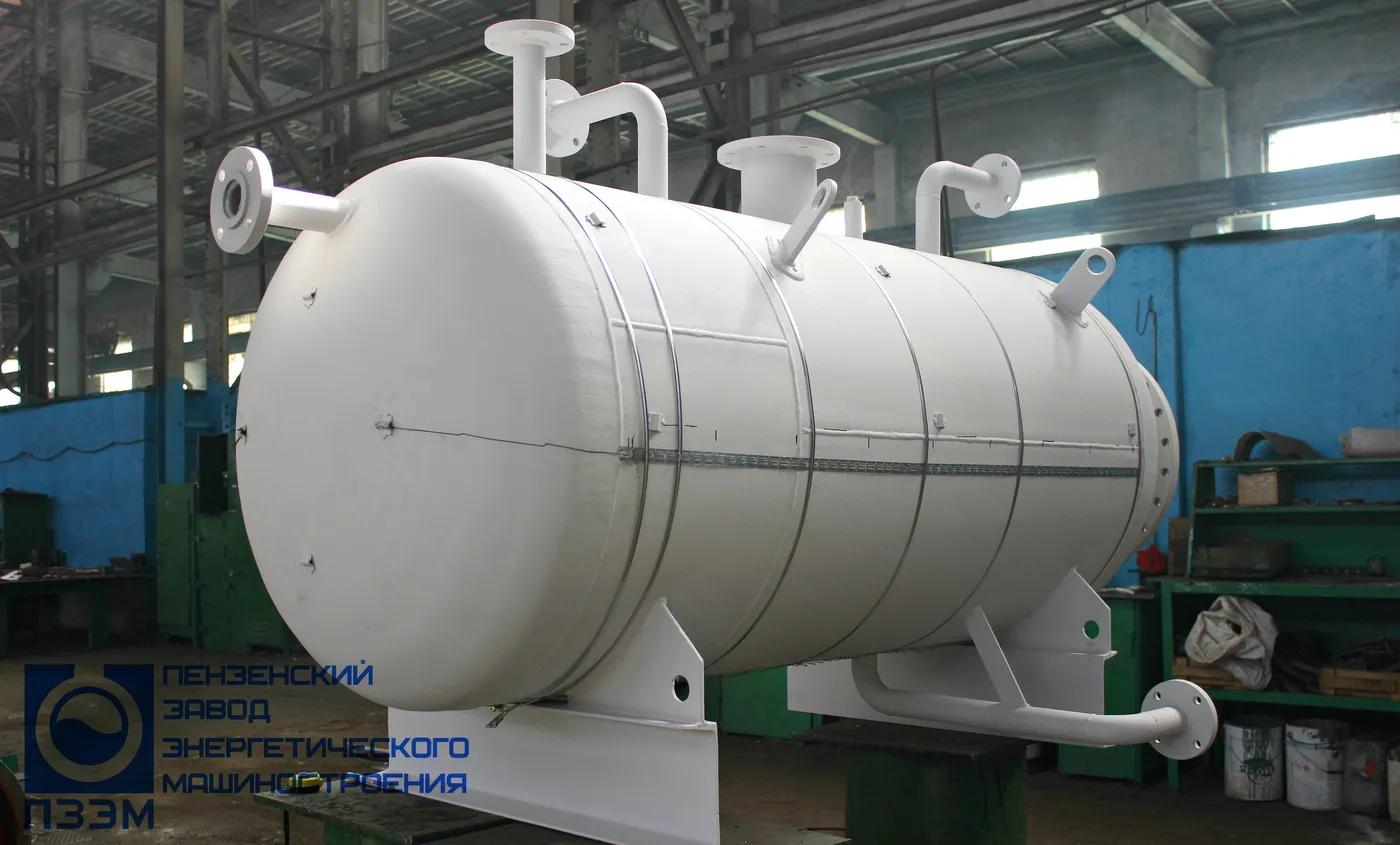

Для самарской компании, занимающейся проектированием, производством, монтажом, сервисным и метрологическим обслуживанием, изготовлена дренажная ёмкость с теплоизоляцией объёмом 1,24 м³; предназначена для хранения и слива сырой нефти. Материал изготовления — сталь 09Г2С.

Группа аппарата по ГОСТ Р 52630-2012	1
Давление рабочее, не более, МПа (кгс/см²)	0,05 (0,5)
Давление расчетное, МПа (кгс/см²)	0,07 (0,7)
Рабочая температура среды, °C	максимальная плюс 30; минимальная плюс 5; пропарка плюс 120
Расчетная температура стенки, °C	30
Температура воздуха наиболее холодной пятидневки, °C	минус 36
Абсолютная минимальная температура воздуха района размещения аппарата, °C	минус 50
Рабочая среда	сырая нефть
Класс опасности по ГОСТ 12.1.007-96	3
Категория взрывоопасности смеси по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002	да, IIA-T3
Пожароопасность по ГОСТ 12.1.004-91	да
Коррозионность	да
Основной материал	09Г2С-15 ГОСТ 19281
Вместимость, м³	1,24
Прибавка для компенсации коррозии (корпус), мм	3
Расчетный (назначенный) срок службы аппарата, лет	25
Число циклов нагружения на весь срок службы	не более 1000
Максимальная и минимальная плотность в рабочих условиях, кг/м³	870-950
Вязкость сырой нефти в рабочих условиях в течении года, сСт	100-300
Массовая доля сероводорода, %	0
Массовая доля парафина, % не более	15,0
Массовая доля воды, объемная доля % не более	20,0
Массовая доля механических примесей, % не более	0,035
Сейсмичность, балл	6,7
Климатический район	2В-1г
Климатическое исполнение	ХЛ1
Габариты	диаметр корпуса ф900, толщина стенки 6; длина цилиндрической части 1600; габаритная длина 2525; ширина по опорам 900; кольцо жесткости
Исполнение	горизонтальный, на двух седловых опорах; люк смотровой Ду500 на днище
Покрытие	наружная поверхность — грунт-эмаль Яр/Исоат 0278 ТУ 2313-342-21743165-2009, RAL 9003 белый, 3 слоя, общая толщина покрытия — 70…80 мкм; внутренняя поверхность — грунт-эмаль Masscotank 11 (3 слоя), толщиной 150 мкм каждый, общая толщина покрытия — не менее 400 мкм
Изоляция	Аппарат подлежит теплоизоляции на заводе-изготовителе, теплоизоляционные материалы входят в комплект поставки завода-изготовителя: маты прошивные из минеральной ваты по ГОСТ 21880-94, толщиной S=80мм; защитное покрытие — лист оцинкованный ГОСТ 14918-80, толщиной 0,7 мм
Электрообогрев	Аппарат подлежит электрообогреву греющим кабелем 45АТМ2-CF (устанавливается на заводе-изготовителе), без термопары и терморегулятора. Подключение к выводам кабеля всех КИПиА на месте монтажа выполнить силами и средствами заказчика
Электрообогрев (схема монтажа)	нагревательная секция 1 шт., длина секции 14 м; шаг укладки кабеля 190 мм (допускается 190±50 мм); монтажная лента 4 шт., хомутная лента 5 шт.; силовой кабель ВВГнг 3х1,5
Контроль сварных швов	Контроль стыковых сварных швов: ультразвуковой/рентген в объеме 100%

Обозначение	Назначение	DN	PN, МПа
В	Вход продукта	50	1,6
С	Выход на свечу	50	1,6
ПП1, ПП2	Пропарка (2 шт.)	50	1,6
Д	Дренаж	50	1,6
О	Люк смотровой	500	1,0
Л	Люк для замеров	150	1,6
У	Бобышка сигнализатора предельного уровня	20	—
