Емкость бытовых стоков объемом 5 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1, минимальная температура стенки −60 °C.
Инспекционная приёмка
Негабарит

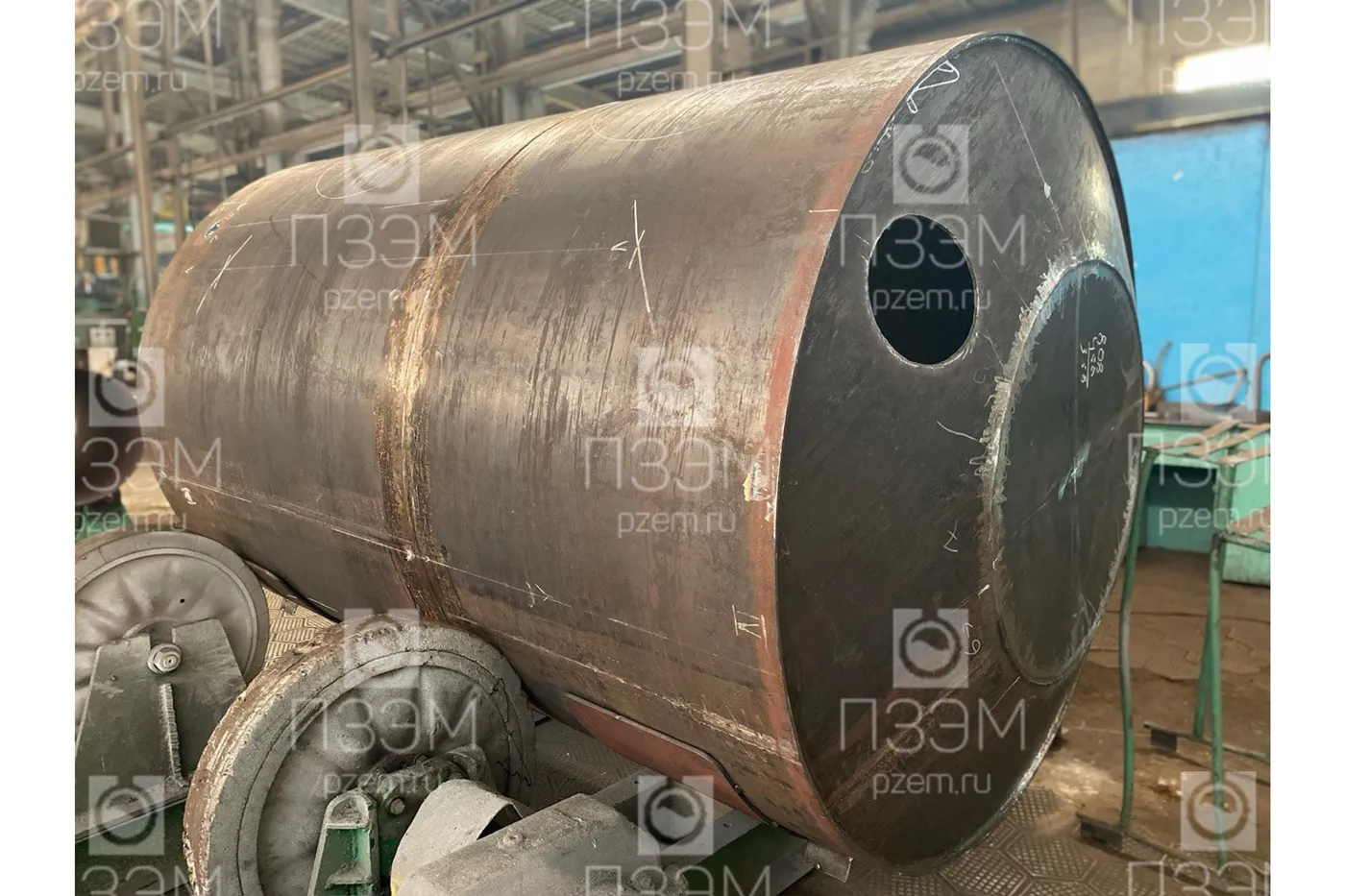

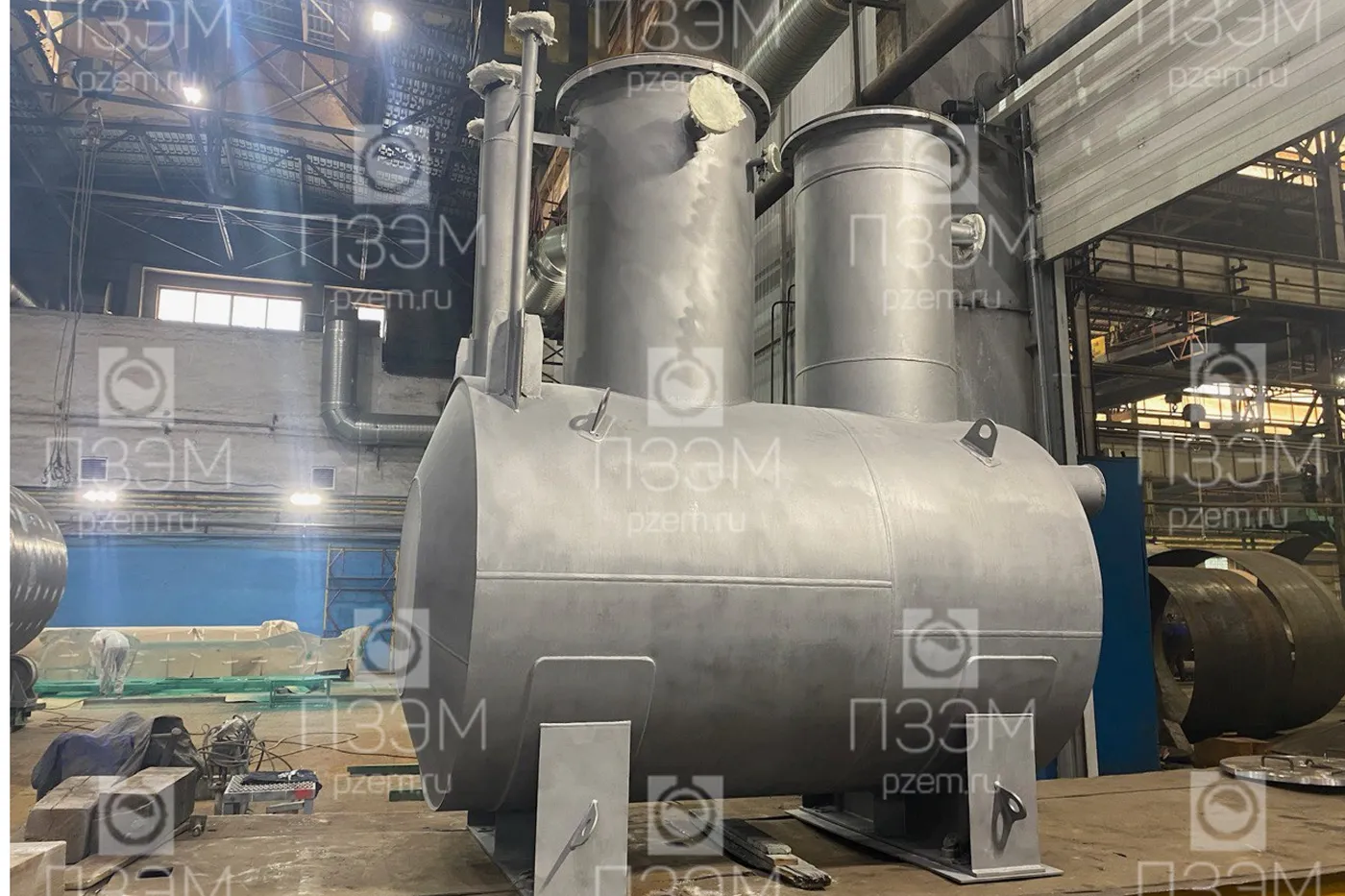

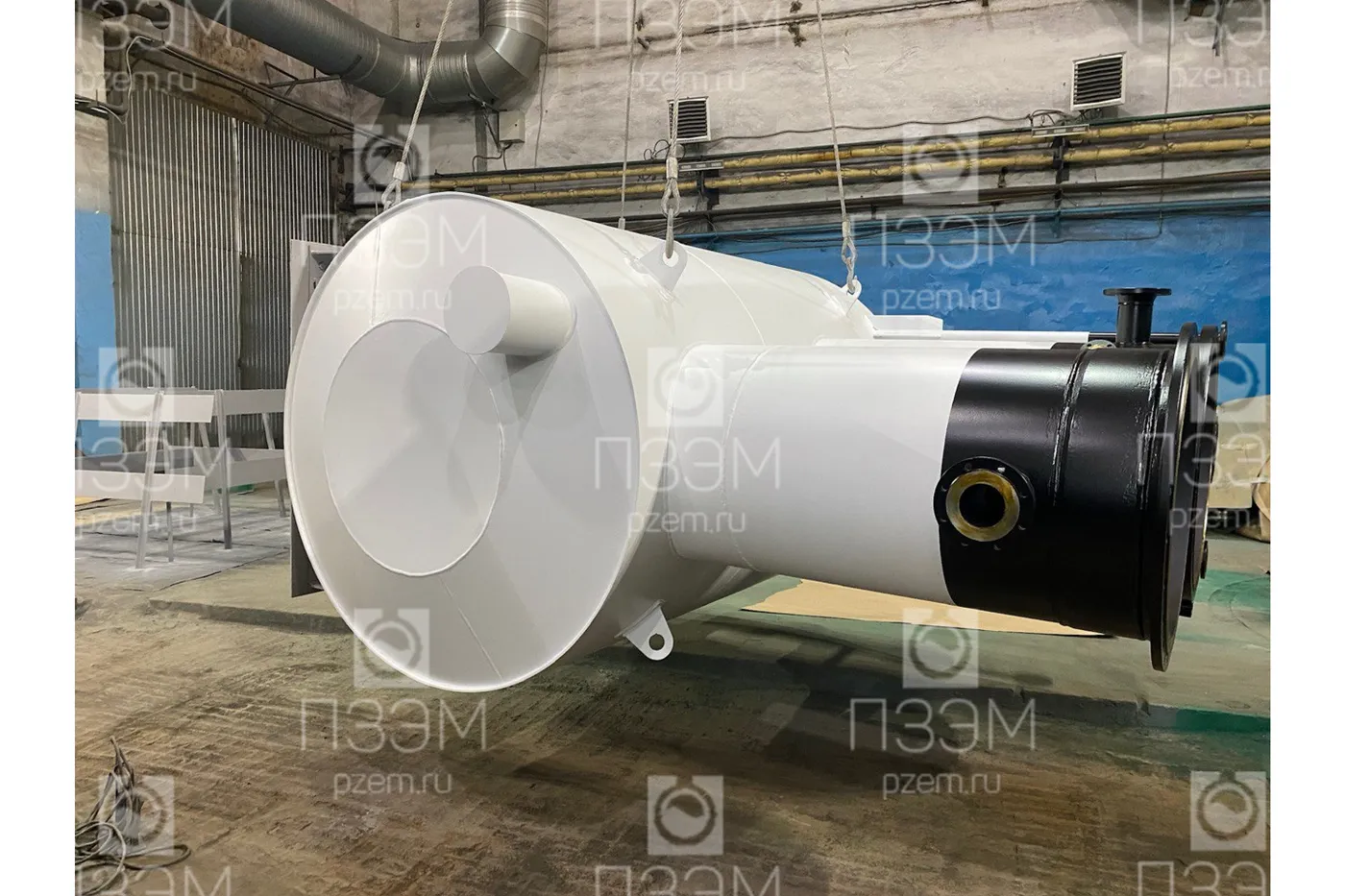

Изготовлена ёмкость для сбора бытовых стоков объёмом 5 м³. Корпус выполнен из стали 09Г2С, масса аппарата — 2650 кг.
| Наименование (чертеж) | Емкость бытовых стоков V=5м³. Сборочный чертеж |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 2 |
| Назначение аппарата | для технологических процессов |
| Вместимость, м³ | 5 |
| Давление рабочее (изб.), МПа (кгс/см²) | 0,07 (0,7) |
| Давление расчетное, МПа (кгс/см²) | 0,07 (0,7) |
| Давление пробное гидравлическое, МПа (кгс/см²) | 0,099 (0,99) |
| Рабочая температура среды, °C, минимальная | 5 |
| Рабочая температура среды, °C, максимальная | 20 |
| Расчетная температура при пропарке, °C | 130 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | минус 60 |
| Минимальная допустимая температура стенки при хранении, °C | минус 60 |
| Рабочая среда | бытовые сточные воды |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 4 |
| Категория взрывоопасности смеси по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Коррозионность | да |
| Прибавка для компенсации коррозии, мм | 2,5 |
| Назначенный срок службы, лет | 25 |
| Материал: корпус, штуцера | 09Г2С-15 ГОСТ 19281-2014 |
| Материал: крепежные изделия | сталь 40Х ГОСТ 4543-71 |
| Материал: прокладки | Паронит ПМБ ГОСТ 481-80 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 6 |
| Место установки | подземная |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Уровень ответственности сооружения согласно ФЗ от 30.12.2009 №384-ФЗ | нормальный |
| Классификация технологических сред по пожаровзрывоопасности согласно ФЗ от 22.07.2008 №123-ФЗ | пожаробезопасные |
| Специальные требования: термообработка | нет |

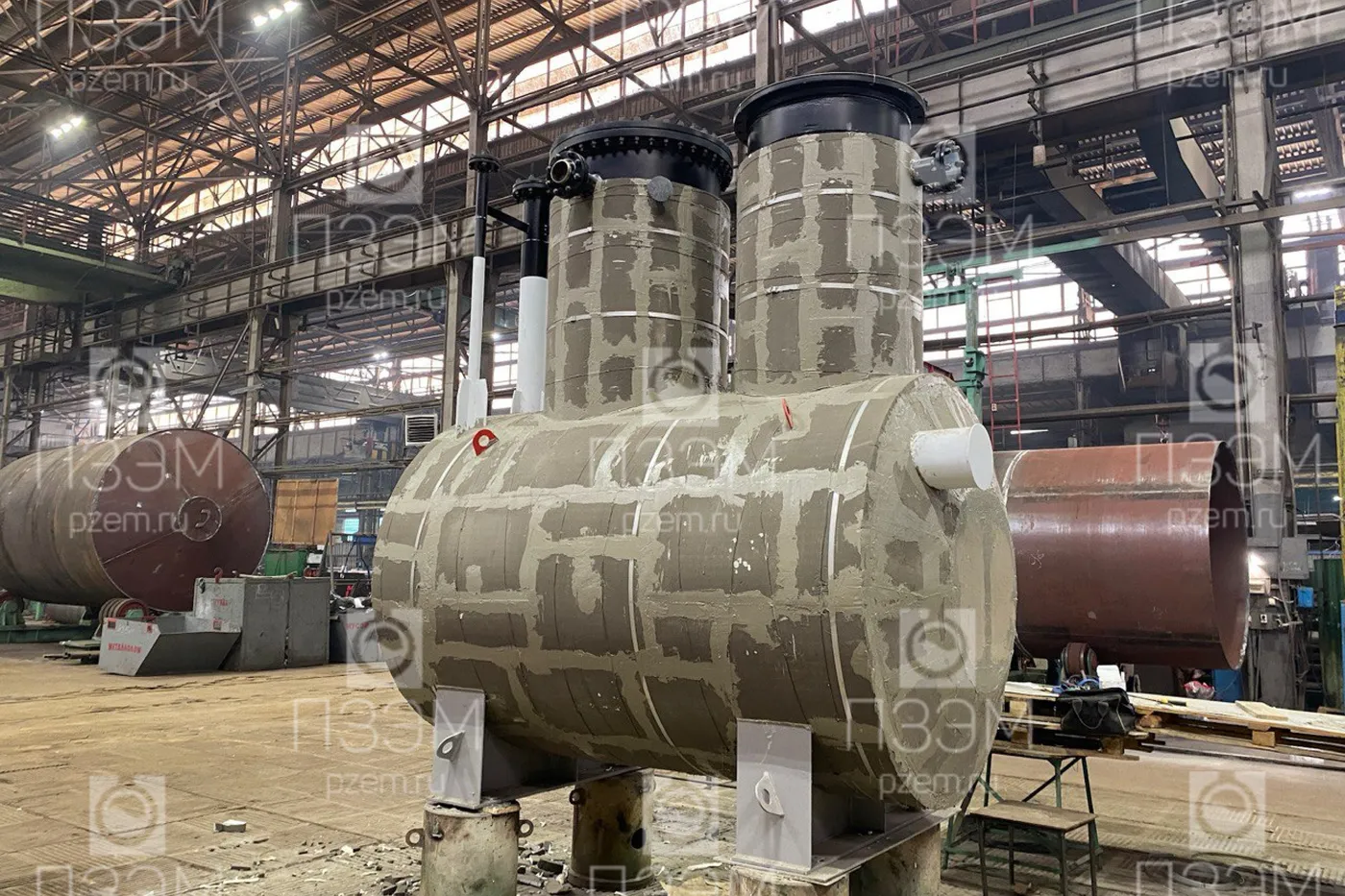

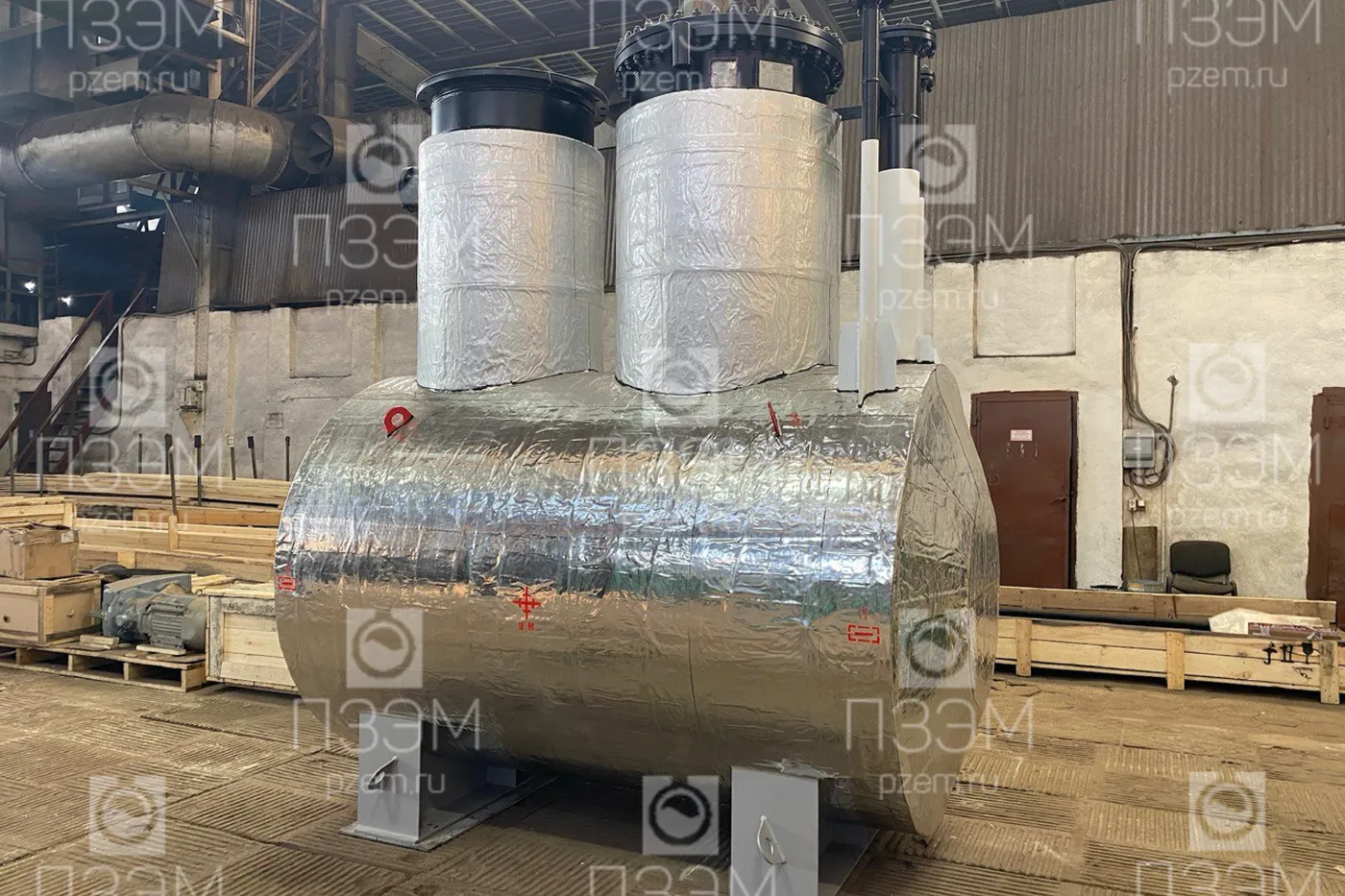

| Специальные требования: теплоизоляция | да |
| Специальные требования: электроподогрев | да (погружной электронагреватель) |
| Тип аппарата | ГКК |
| Габаритные размеры, мм: длина | 2940 |
| Габаритные размеры, мм: ширина | 1964 |
| Габаритные размеры, мм: высота | 3348 |
| Масса, кг | 2650 |
| Исполнение | горизонтальная, подземная; конические днища; люки-лазы с ограждением горловин |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 800 | 0,3 |
| Б | Для патрубка Г (опорожнение) | 700 | 0,6 |
| В | Вход продукта (соединение с трубопроводом на сварке) | 200 | – |
| Г | Выход продукта | 100 | 0,6 |
| Е | Ввод пара | 100 | 1,6 |
| Ж | Воздушник | 100 | 1,6 |
| З | Для датчика уровня | 150/М20х1,5 | 1,6 |
| И | Для датчика температуры | 50/М20х1,5 | 1,6 |
| К | Для датчика температуры системы электроподогрева | 50/М20х1,5 | 1,6 |
| Л | Для установки ТЭНа | 25 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 19537-83
- ГОСТ 2.602
- ГОСТ 28759.3-2022
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- ТР ТС 010/2011
