Аппарат емкостной ГКК-1-4-25-0,05-ЕПП объемом 25 м³
Особенности
Инспекционная приёмка
Негабарит

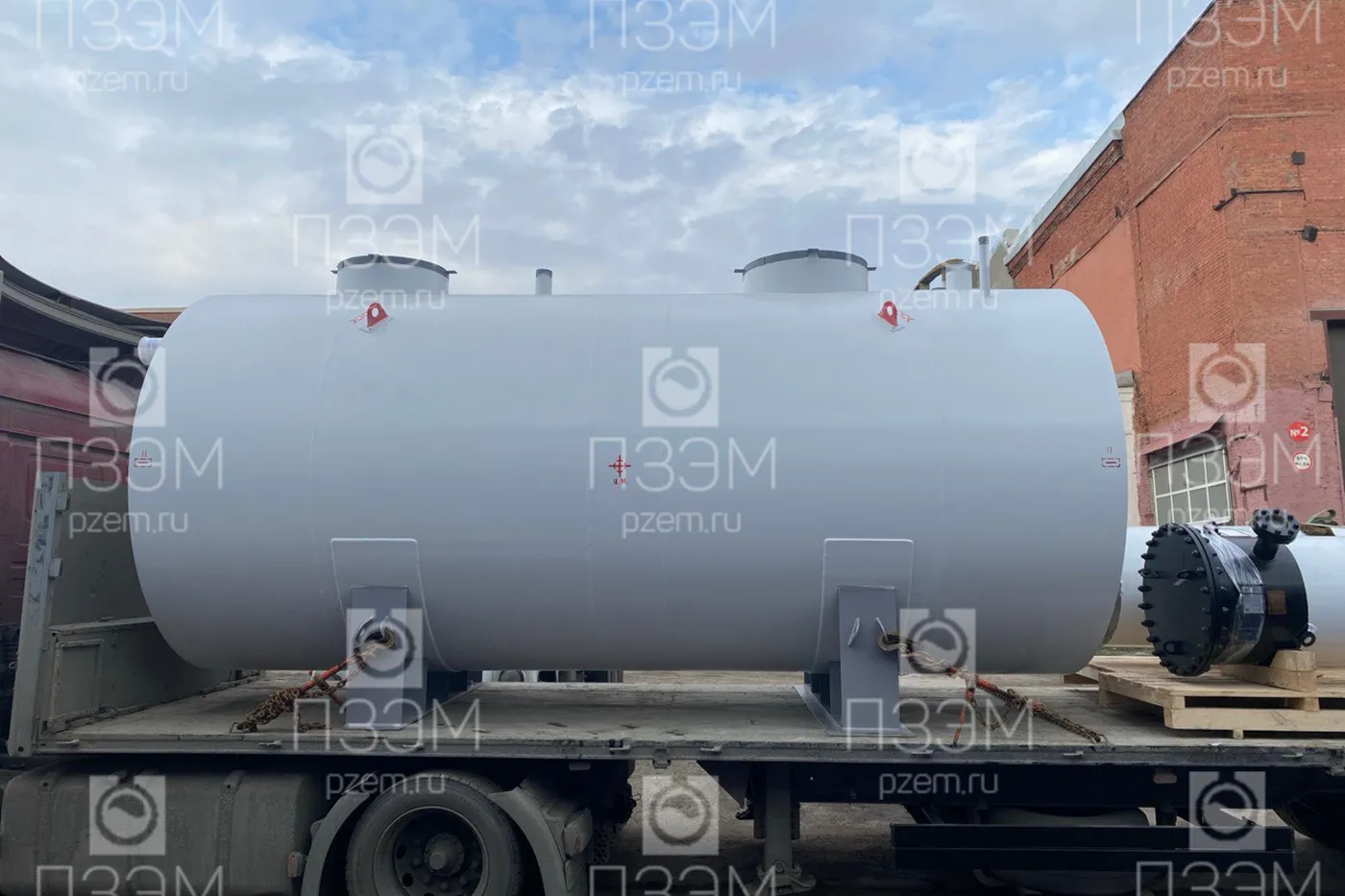

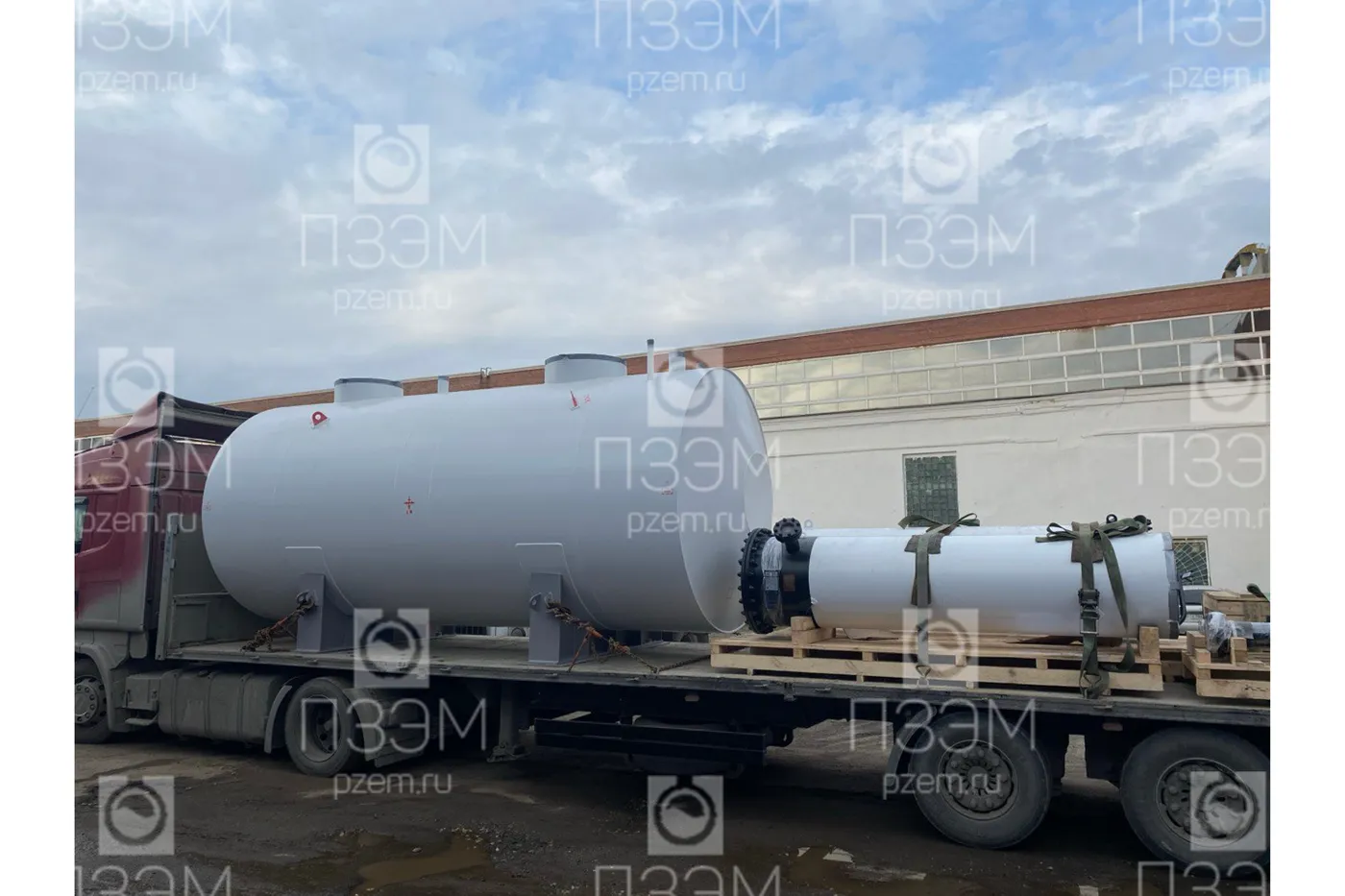

Состояние поставки: аппарат в собранном виде со срезанными штуцерами "З", "Т1", "Т2", "И", горловинами люков "А", "Б", неприваренными ребрами поз. 56÷58; на штуцерах "В", "Д" установлены технологические заглушки; аппарат негабаритный

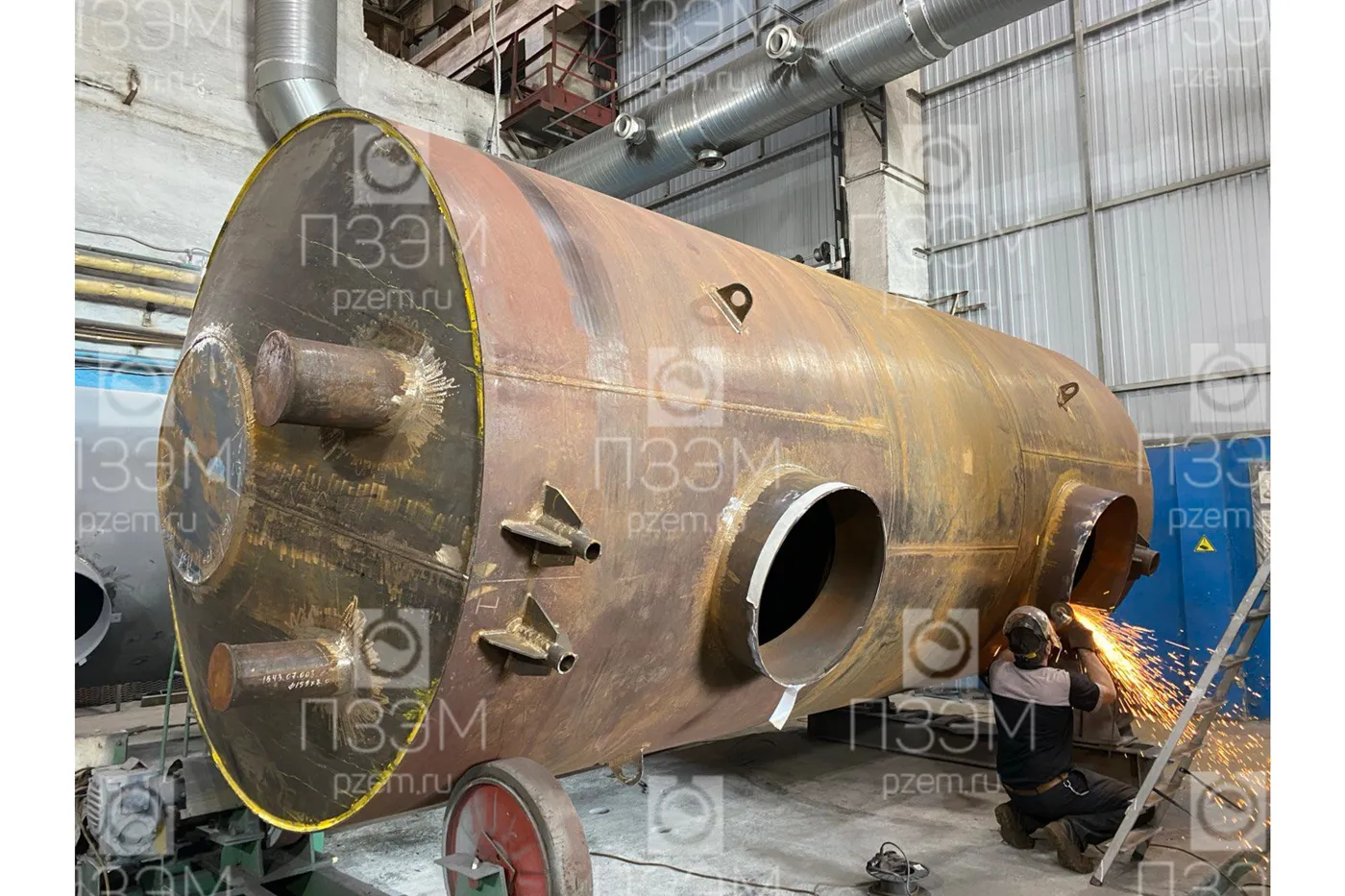

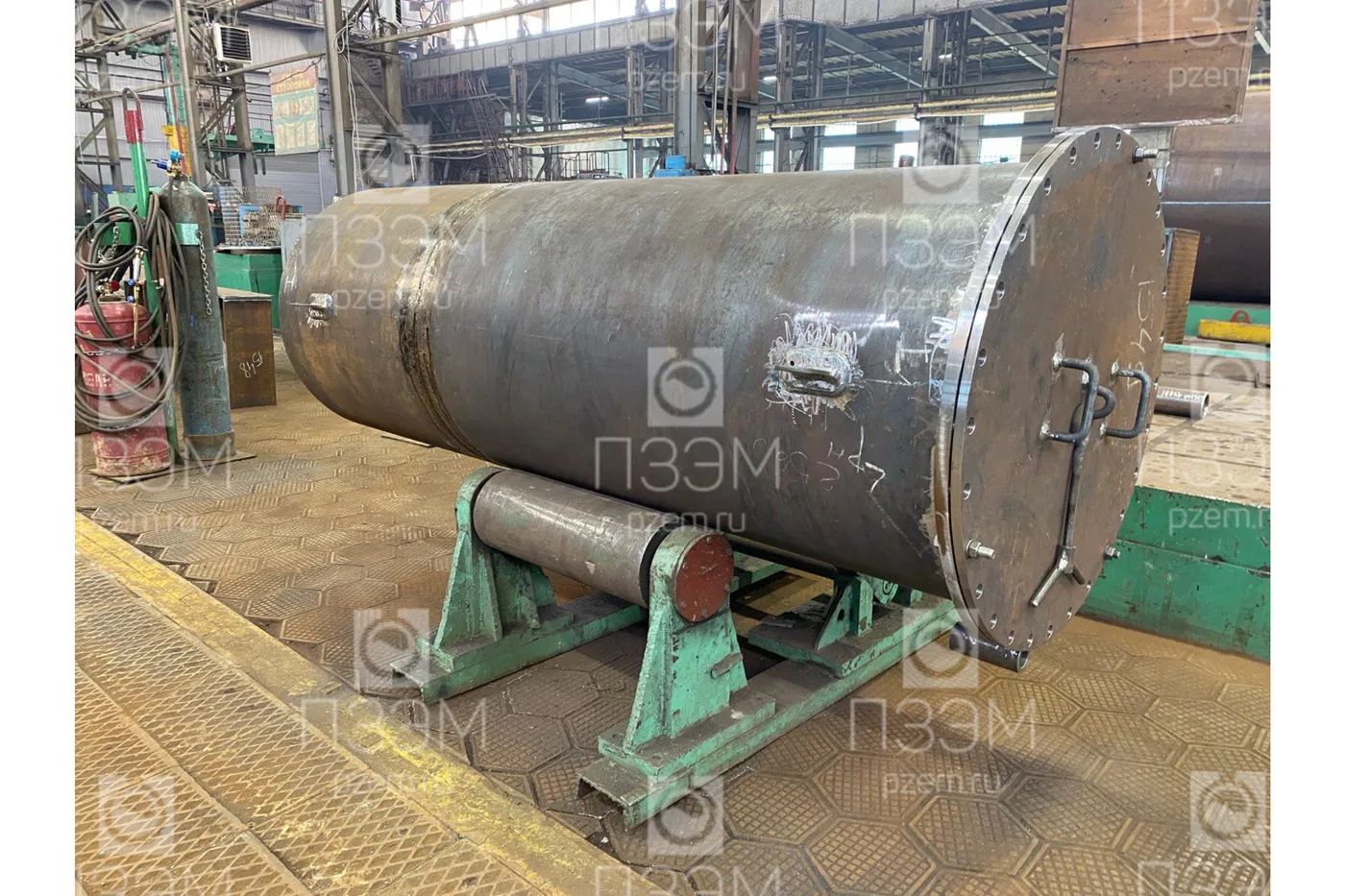

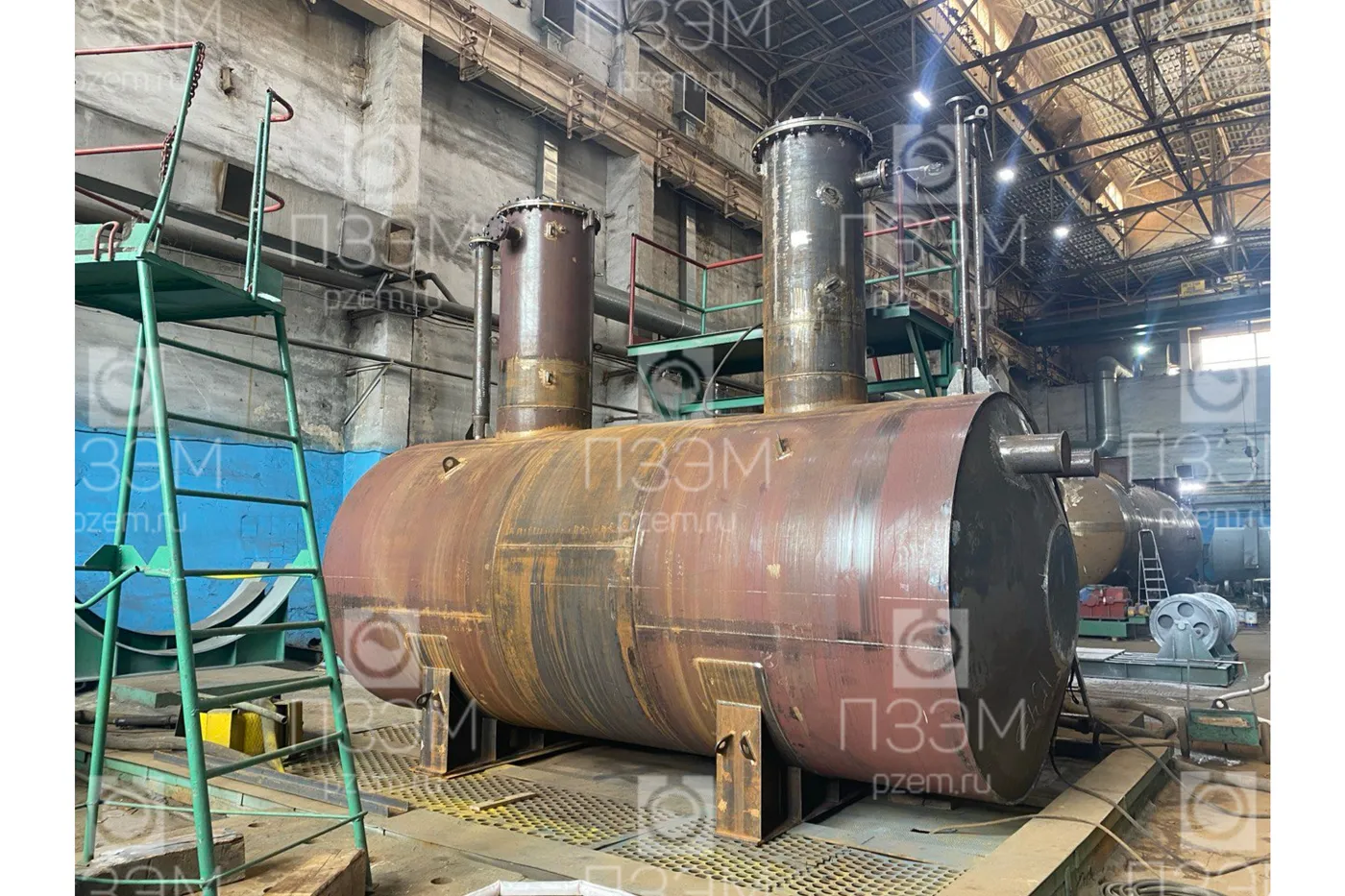

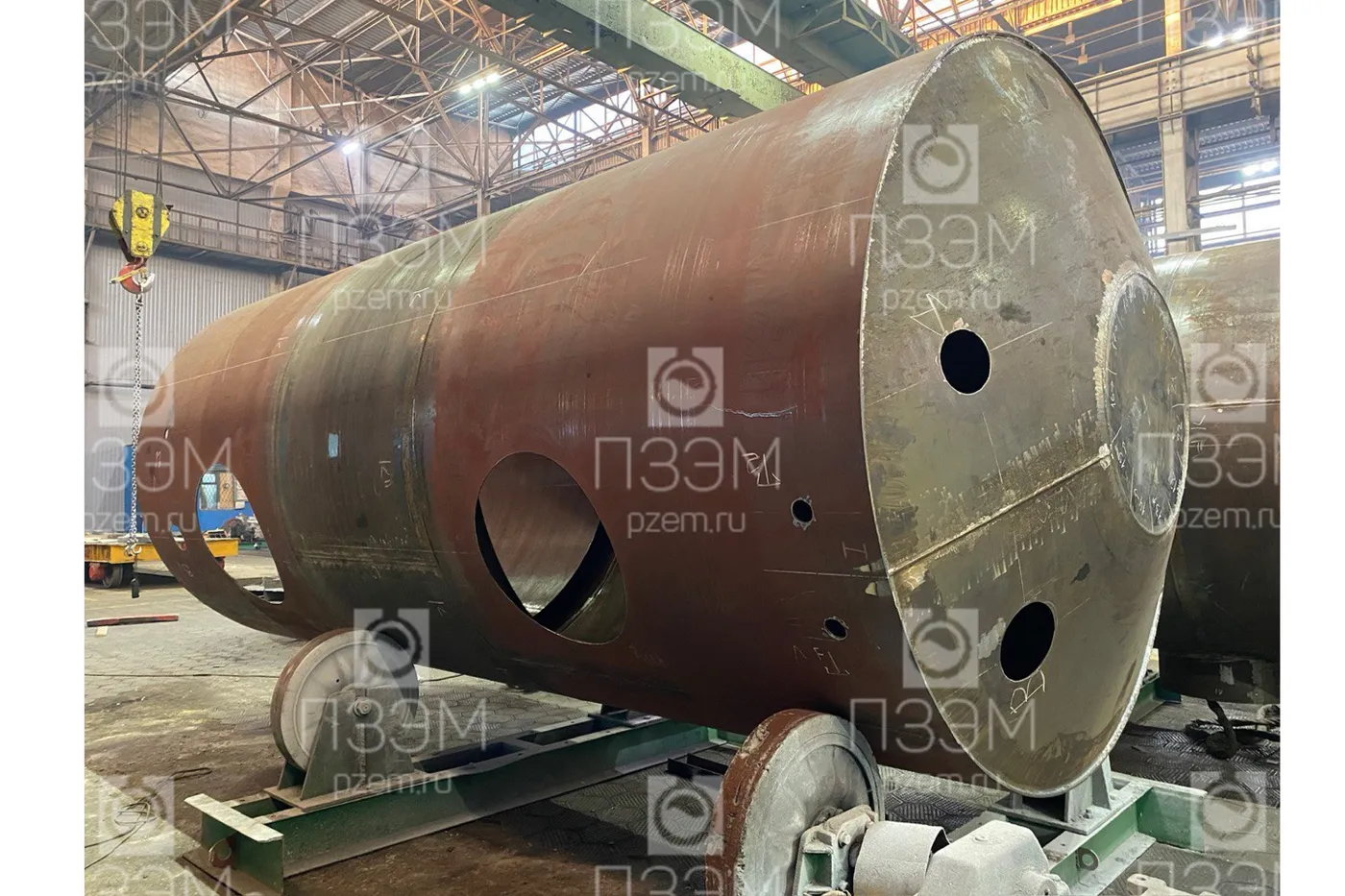

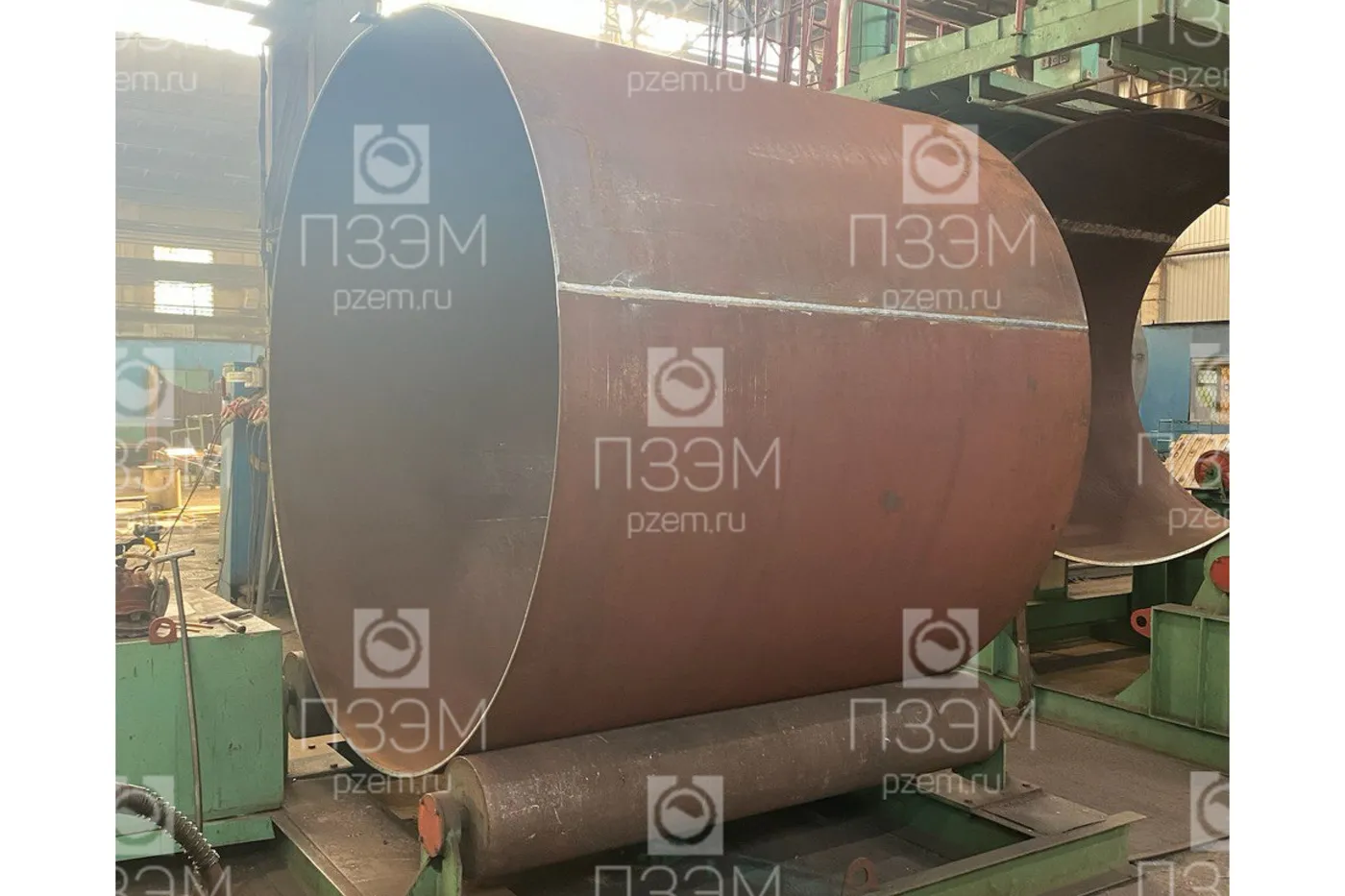

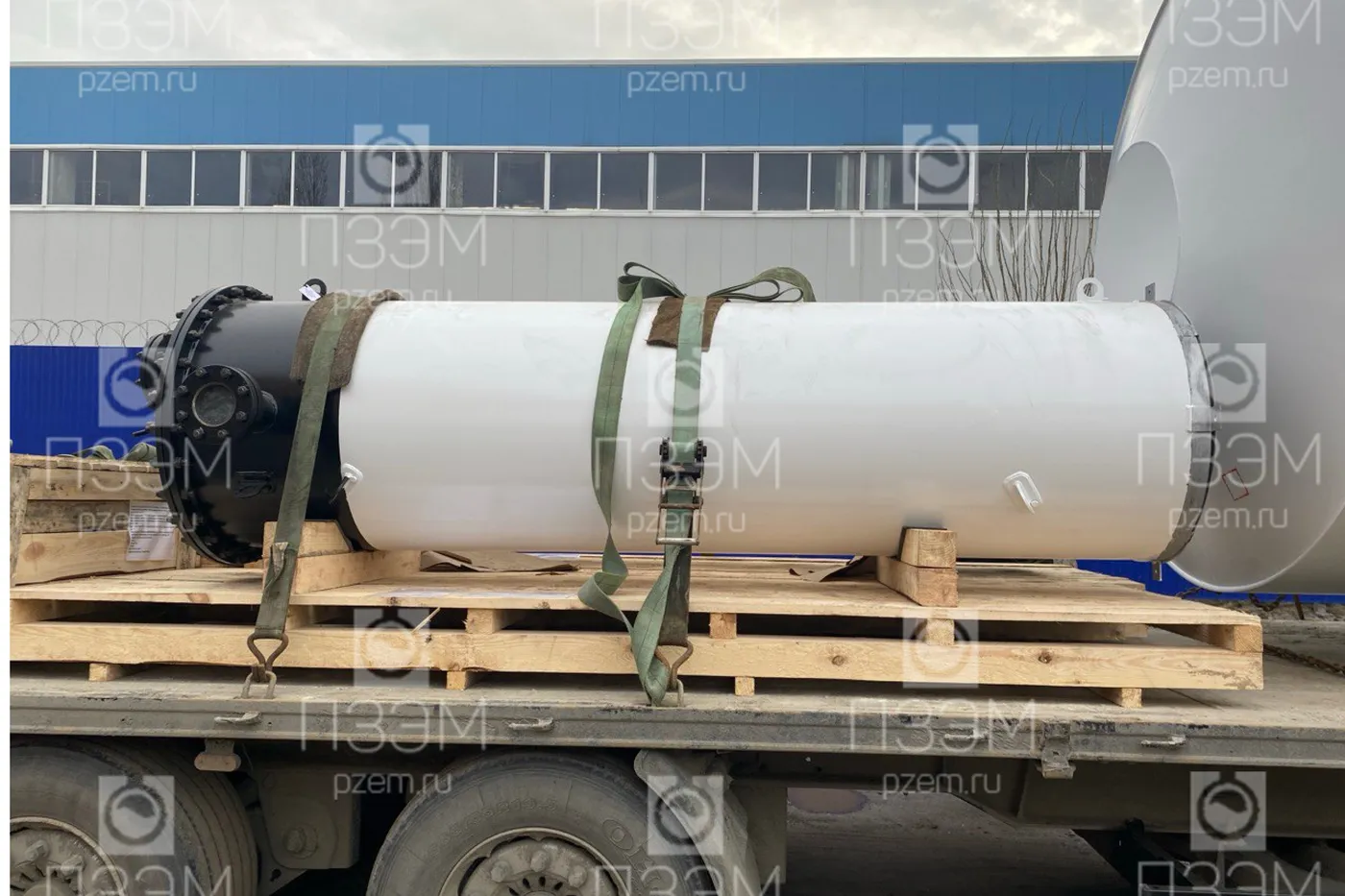

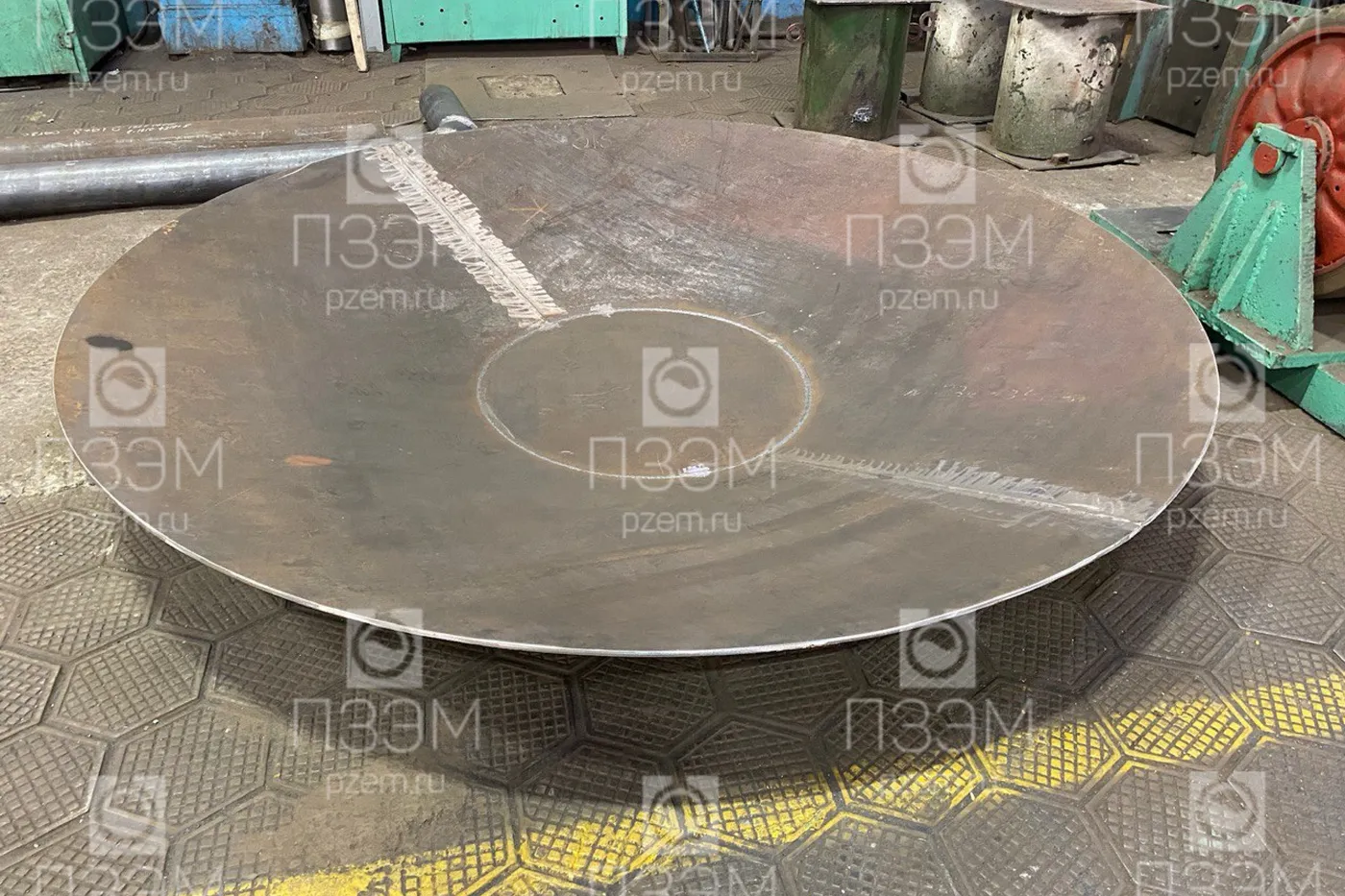

Для НК ПАО «Роснефть» изготовлен и поставлен подземный ёмкостной аппарат ГКК-1-4-25-0,05-ЕПП объёмом 25 м³. Масса — 5800 кг, материал исполнения — сталь 09Г2С.
| Обозначение по технологической схеме | ЕД-6 |
|---|---|
| Назначение аппарата | для технологических процессов |
| Группа аппарата по ГОСТ 34347-2017 | аппарат – 1; подогреватель – 4 |
| Группа среды по ТР ТС 032/2013 | аппарат – 1; подогреватель – 2 |
| Категория аппарата по ТР ТС 032/2013 | аппарат – 1; подогреватель – 1 |
| Категория аппарата по СТО 00220575.063-2005 | аппарат – нет; подогреватель – – |
| Вместимость, м³ | аппарат – 25; подогреватель – 0,032 |
| Давление рабочее, МПа (кгс/см²) | аппарат – 0,05 (0,5); подогреватель – 1,6 (16,0) |
| Давление расчетное, МПа (кгс/см²) | аппарат – 0,063 (0,63); подогреватель – 1,6 (16,0) |
| Давление пробное гидравлическое, МПа (кгс/см²) | аппарат – 0,09 (0,9); подогреватель – 2,09 (20,9) |
| Рабочая температура среды, °C | аппарат – от 0 до 90; подогреватель – 120 |
| Расчетная температура стенки, °C | аппарат – 90; подогреватель – 120 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | 1 |
| Абсолютная минимальная температура окружающего воздуха, °C | минус 51 |
| Рабочая среда | аппарат – газовый конденсат, пластовая вода, метанол; подогреватель – пар |
| Физическое состояние среды | аппарат – жидкость; подогреватель – газообразное |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | аппарат – 3; подогреватель – 4 |
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | аппарат – IIA-T3; подогреватель – нет |
| Пожароопасность по ГОСТ 12.1.004-91 | аппарат – да; подогреватель – нет |
| Коррозионность | аппарат – да; подогреватель – да |
| Плотность при 20°C, кг/м³ | аппарат – от 550 до 1018; подогреватель – – |
| Вязкость при 20°C, мПа*с | аппарат – до 1,0; подогреватель – – |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Назначенный срок службы, лет | 20 |
| Поверхность теплообмена, м² | аппарат – –; подогреватель – 2,4 |
| Основной материал | аппарат – 09Г2С-15 ГОСТ 19281-2014; подогреватель – ст 20 ГОСТ 1050-2013 |
| Материал фланцев | 09Г2С ГОСТ 19281-2014 |
| Материал прокладок | паронит ПОН-Б ГОСТ 481-80 |
| Материал крепежных изделий (гаек, шпилек) | сталь 40Х ГОСТ 4543-2016 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 5 |
| Место установки | подземная |
| Климатическое исполнение | УХЛ (минус 50) |
| Район территории по давлению ветра СП 20.13330-2016 | III |
| Термообработка | нет |
| Теплоизоляция | нет |
| Обогрев | да (паровой змеевик) |
| Тип аппарата | ГКК (ЕП) |
| Диаметр внутренний, мм | 2400 |
| Длина, мм, не более | 5885 |
| Ширина, мм, не более | 2416 |
| Высота, мм, не более | 4810 |
| Масса пустого аппарата, кг | 5800 |
| Масса аппарата при гидроиспытании, кг | 30800 |
| Испытание | на прочность и герметичность на заводе-изготовителе в соответствии с технической характеристикой в течение 30 минут; после гидроиспытания внутреннюю поверхность просушить сжатым воздухом |
| Испытание строповых устройств | поз.14, 15 – статической нагрузкой 7250 кгс (дополнительный груз 1450 кг, подъём на 100 мм, выдержка 10 минут) |
| Покрытие/окраска | наружная поверхность емкости (ниже уровня земли) – мастика резинобитумная холодная, общая толщина покрытия 100...200 мкм; наружная поверхность емкости (выше уровня земли) – грунт Акрус Эпокс-С 140 мкм, эмаль Акрус-полиур 60 мкм, RAL 9016, общая толщина покрытия не менее 200 мкм; внутренняя поверхность – грунт "АКРУС-прайм" ТУ 2312-003-96474776-2006 (200 мкм) + эмаль АКРУС-лонг ТУ 2312-003-96474776-2006 (200 мкм), общая толщина покрытия 400 мкм; строповые устройства поз.14, 15, 23 – грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002 |
| Покрытие кромок под сварку на монтаже | лак ГФ-95 ГОСТ 8018-70 с алюминиевой пудрой по ГОСТ 5494-95 |
| Изоляция | теплоизоляция – нет |
| Состояние поставки | аппарат в собранном виде со срезанными штуцерами "З", "Т1", "Т2", "И", горловинами люков "А", "Б", неприваренными ребрами поз. 56÷58; на штуцерах "В", "Д" установлены технологические заглушки; аппарат негабаритный |
| Гарантийный срок | 24 месяца со дня ввода аппарата в эксплуатацию, но не более 36 месяцев со дня поставки (отгрузки) заводом-изготовителем |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк (для насоса) | 700 | 0,6 (6,0) |
| Б | Люк-лаз | 800 | 0,3 (3,0) |
| В | Вход продукта | 200 | – |
| Д | Для откачки из емкости | 150 | – |
| Е | Вход пара | 100 | 1,6 (16,0) |
| Ж | Воздушник | 100 | 1,6 (16,0) |
| З | Для установки уровнемера | 150 | 1,6 (16,0) |
| И | Для датчика температуры | 50 | 1,6 (16,0) |
| Т1 | Вход теплоносителя | 50 | 1,6 (16,0) |
| Т2 | Вход теплоносителя | 50 | 1,6 (16,0) |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 13716-73
- ГОСТ 1759.0-87
- ГОСТ 21130-75
- ГОСТ 26.008-85
- ГОСТ 26.020-80
- ГОСТ 31610.20-1-2020
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
