Емкость по типу ГКК-50 м³
Особенности
Негабарит
Для крупного производства Ленинградской области изготовлен и поставлен ёмкостной аппарат ГКК объёмом 50 м³. Масса — 9060 кг, материал исполнения — сталь 09Г2С.

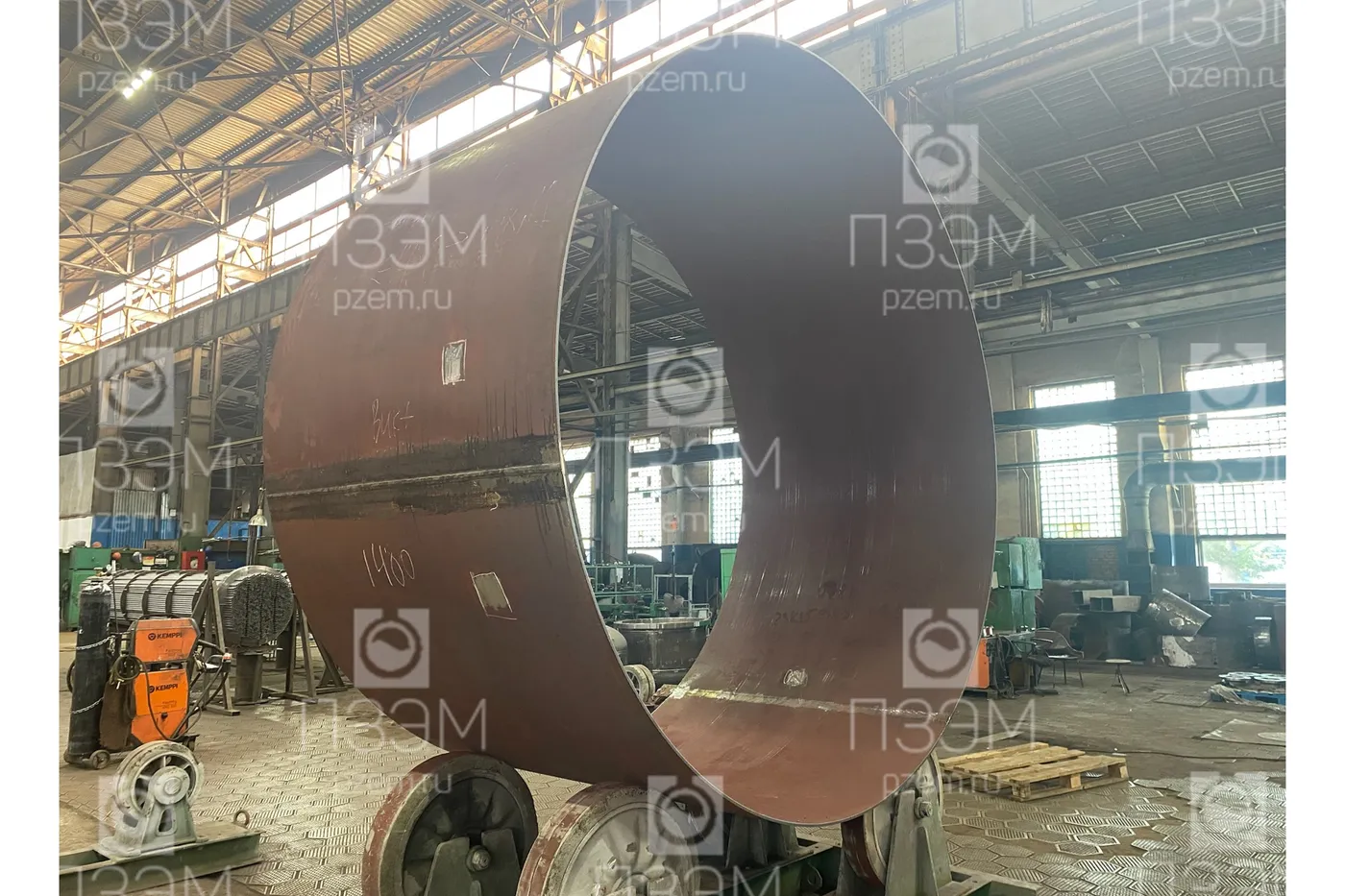

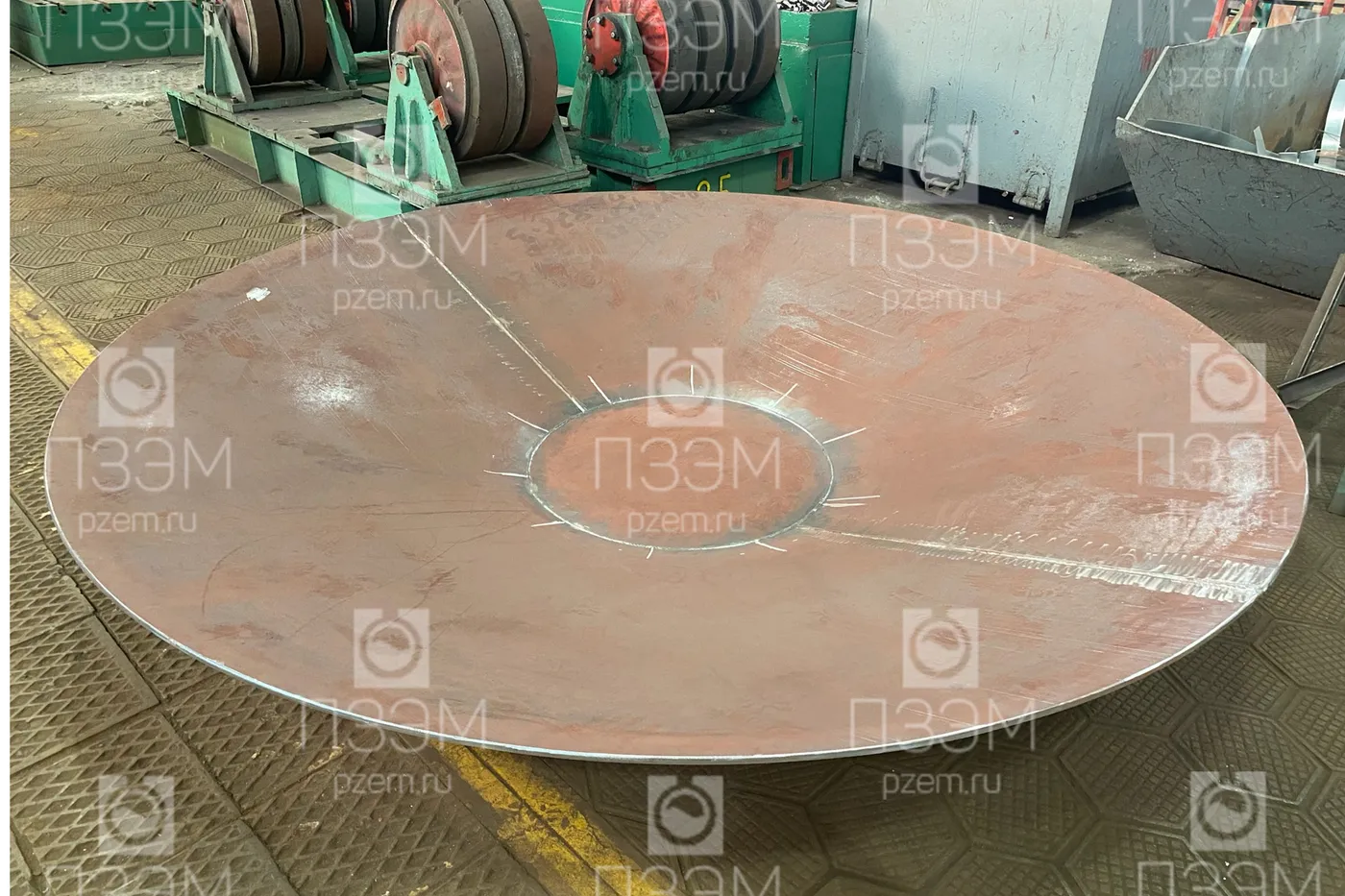

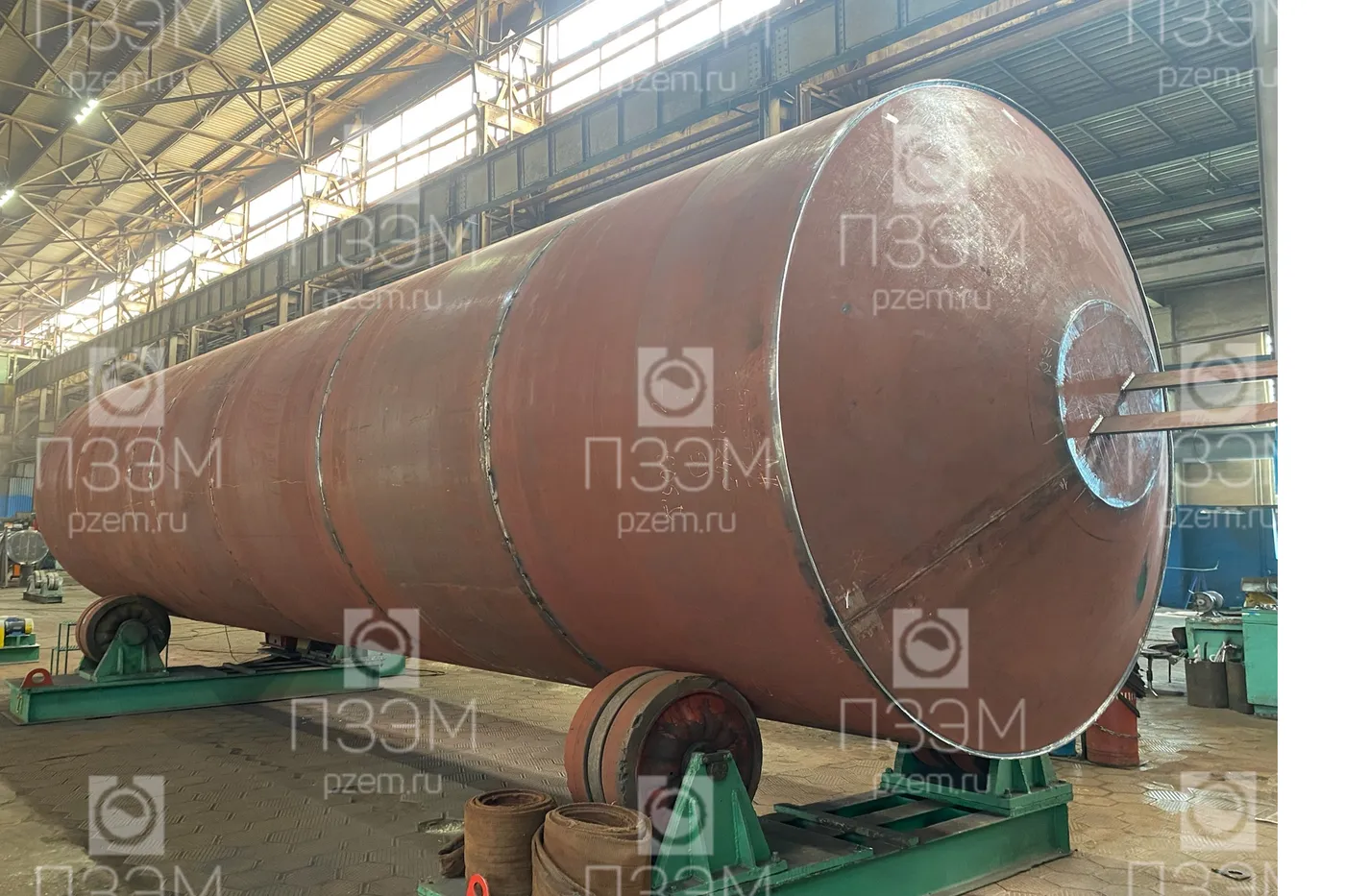

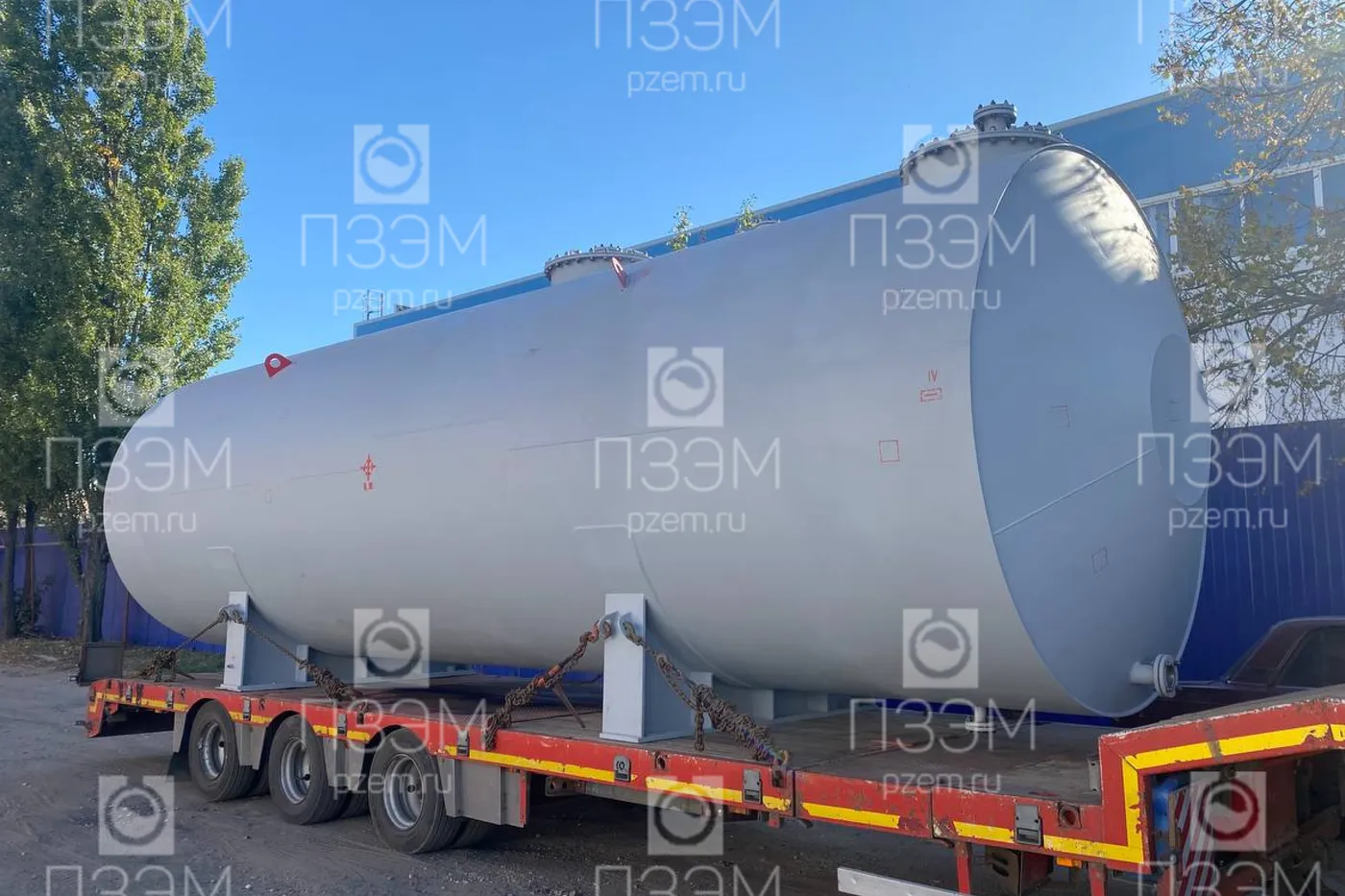

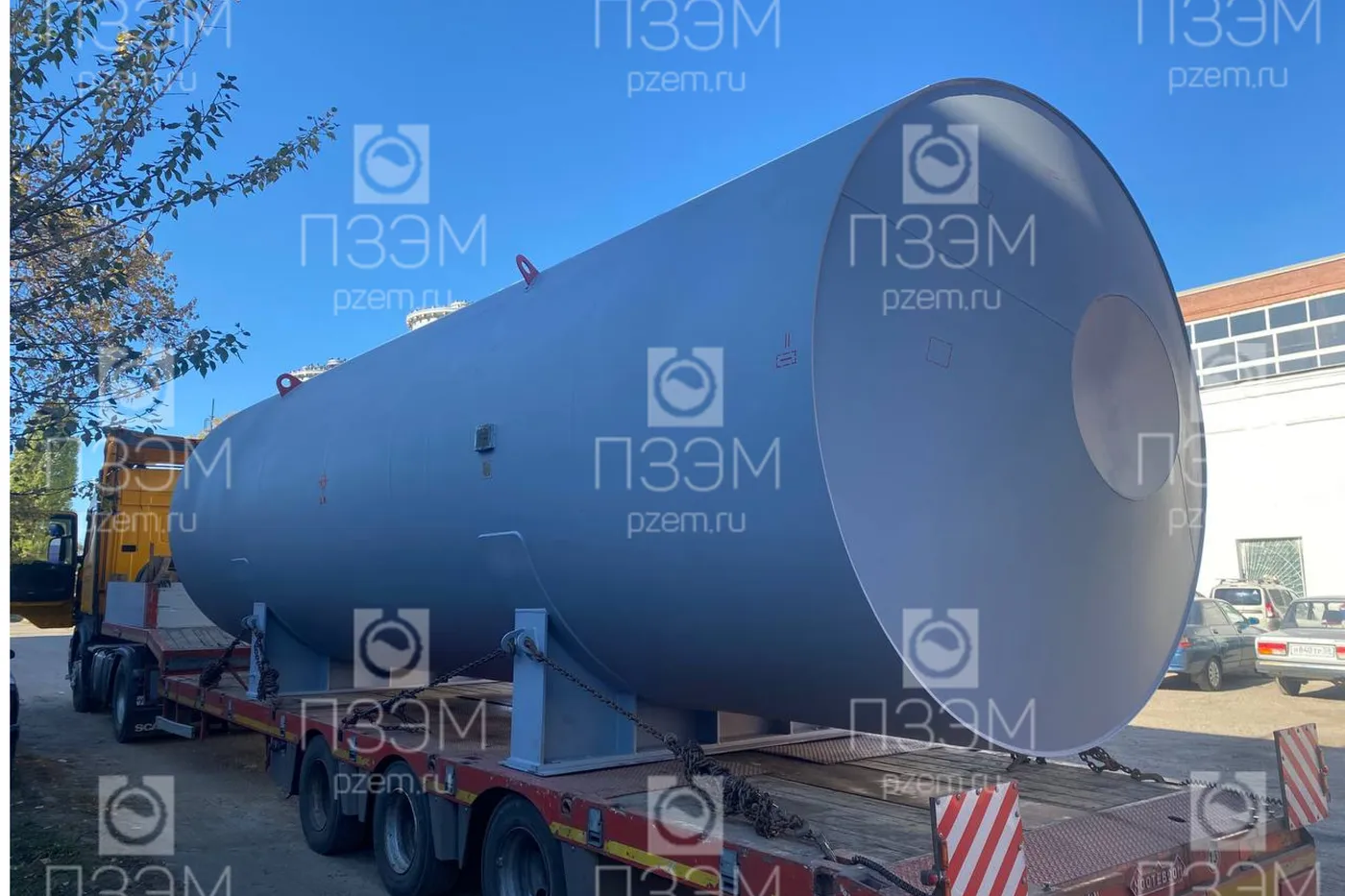

| Назначение аппарата | для хранения растворов |
|---|---|
| Объем номинальный, м³ | 50 |
| Давление рабочее, МПа (кгс/см²) | атмосферное |
| Давление расчетное, МПа (кгс/см²) | 0,05 |
| Давление пробное гидравлическое, МПа (кгс/см²) | 0,07 |
| Рабочая температура среды минимальная, °C | минус 20 |
| Рабочая температура среды максимальная, °C | 100 |
| Расчетная температура, °C | 100 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | минус 20 |
| Наименование рабочей среды | серная кислота |
| Физическое состояние среды | жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 2 |
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Коррозионность | да |
| Плотность, кг/м³ | 1836,4 |
| Концентрация, % | не менее 90 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Расчетный срок службы, лет | 20 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал прокладок | Паронит ПК ГОСТ 481-80 |
| Материал крепежных изделий (гаек, шпилек) | 40Х оц. (покрытие Ц.9 хр.) ГОСТ 4543-2016 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 6 |
| Место установки | наружное (под навесом) |
| Климатическое исполнение по ГОСТ 15150-85 | У2 |
| Термообработка | нет |
| Теплоизоляция | нет |
| Электрообогрев | нет |
| Тип аппарата | ГКК |
| Масса пустого аппарата, кг | 9060 |
| Масса при гидроиспытании, кг | 59060 |
| Диаметр корпуса, мм | ⌀2760 |
| Длина габаритная, мм | 9673 |
| Длина по обечайке, мм | 8990 |
| Высота габаритная, мм | 3320 |
| Ширина по опорам, мм | 2800 |
| Расстояние между опорами, мм | 4470 |
| Исполнение | горизонтальный, с коническими днищами (угол 140°), на двух седловых опорах (опора неподвижная и опора подвижная) |
| Покрытие/окраска | Антикоррозионное покрытие: наружное покрытие аппарата: термостойкая грунт-эмаль "Церта" ТУ 2312-001-49248846-2000, - не менее 60 мкм. Класс покрытия – VI ГОСТ 9.032-74. Строповые устройства – грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002. |
| Изоляция | нет |
| Состояние поставки | аппарат в собранном виде со снятыми деталями, выходящими за транспортные габариты. |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк (2 шт.) | 800 | – |
| Б | Для слива осадка | 50 | 1,0 |
| В | Для выдачи продукта | 80 | 1,0 |
| Г | Технологический | 25 | 1,0 |
| Д1, Д2, Д3 | Технологический (3 шт.) | 100 | 1,0 |
| Е | Технологический | 100 | 1,0 |
| Ж | Для дыхательного клапана | 50 | 1,0 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-85
- ГОСТ 31610.20-1-2020
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТУ 3615-001-85873787-2020
