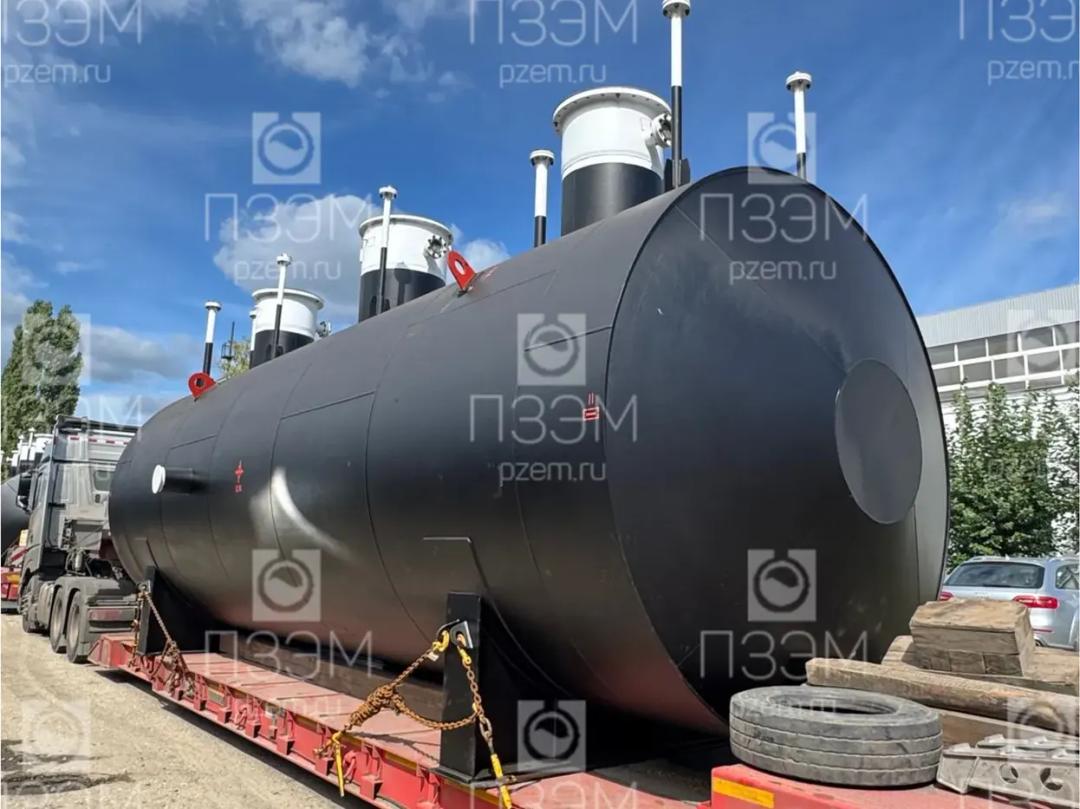

Емкость ЕП 63-3000-1000-2 объемом 63 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1, минимальная температура стенки −39 °C.

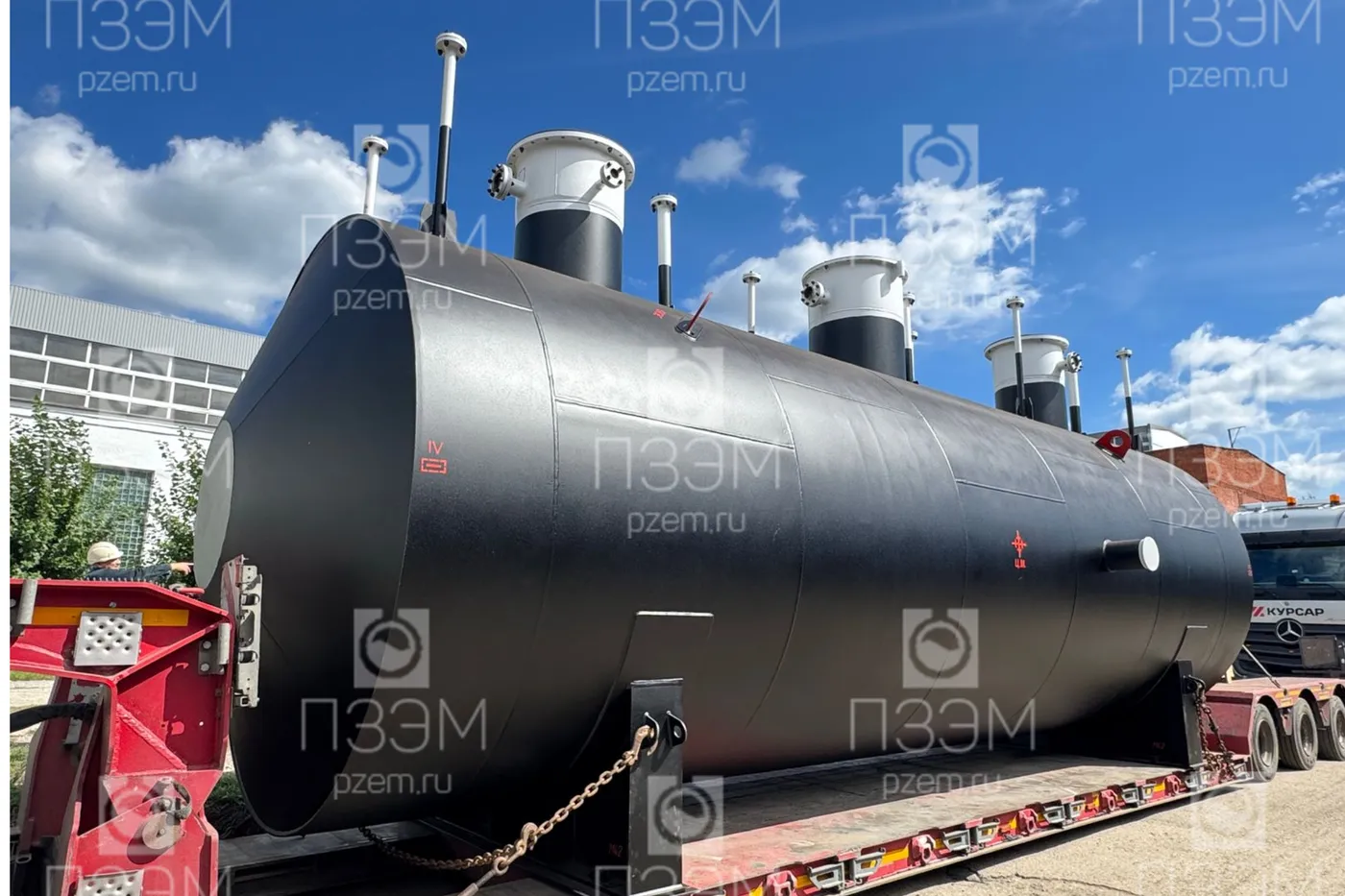

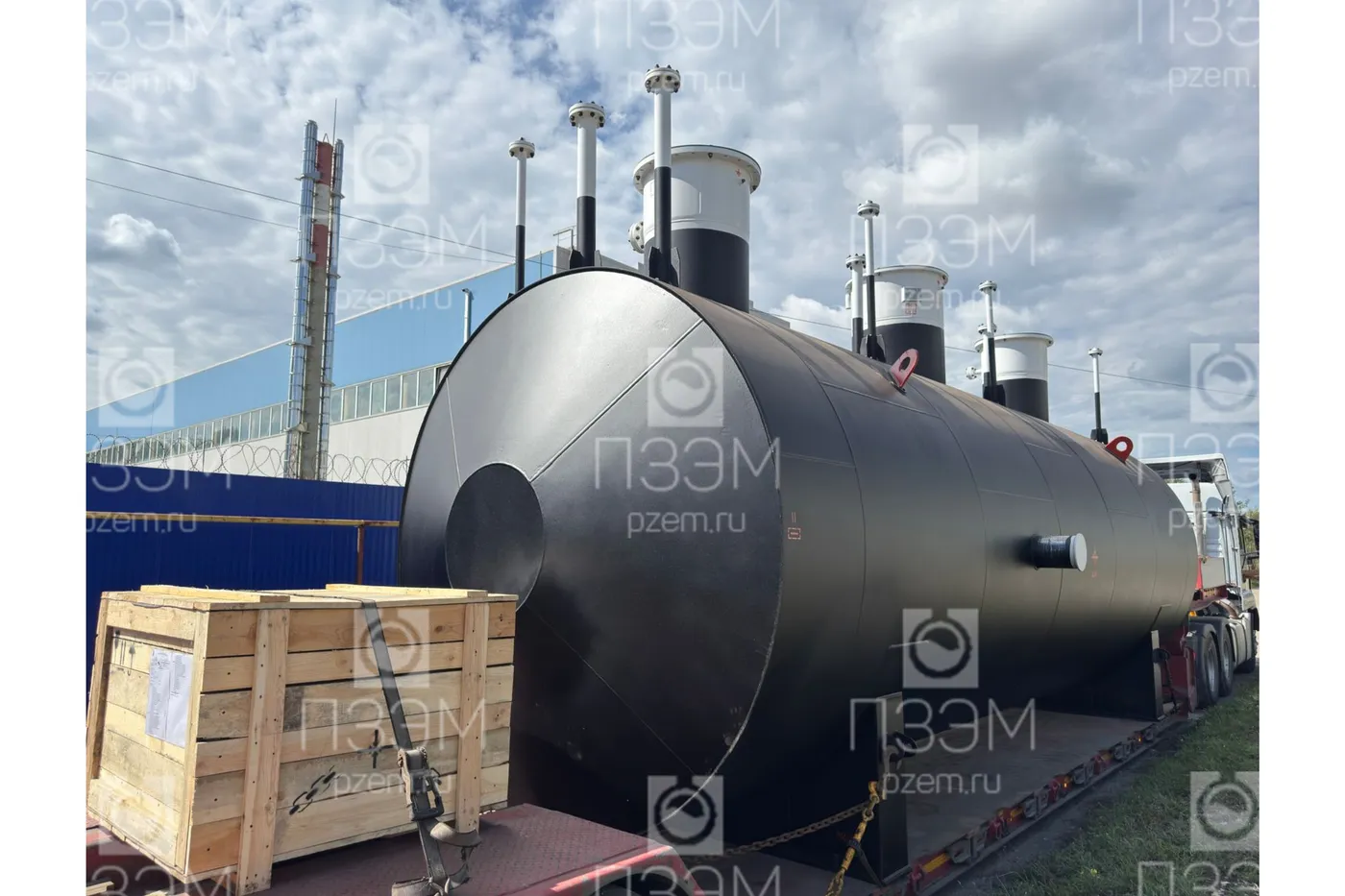

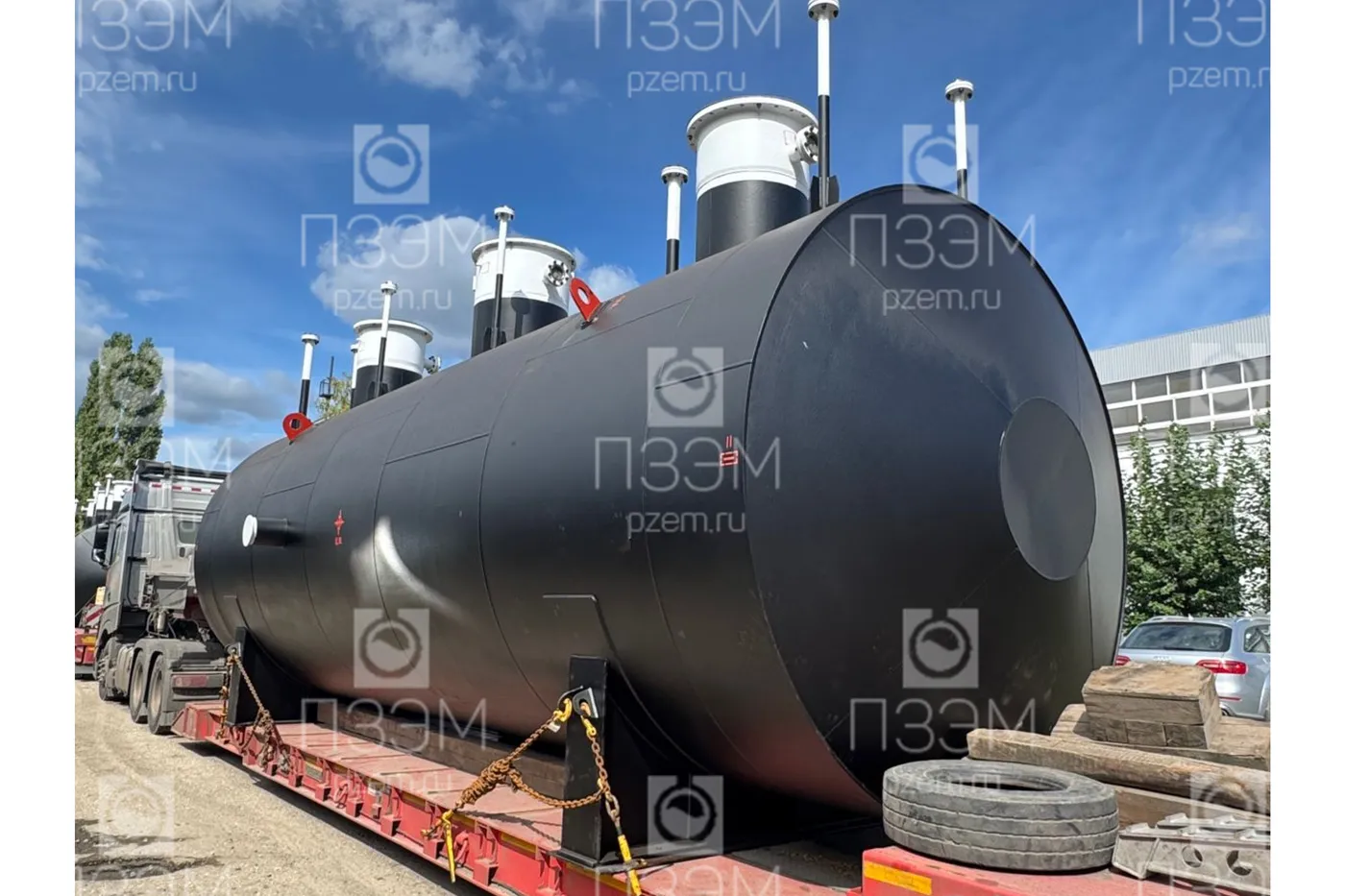

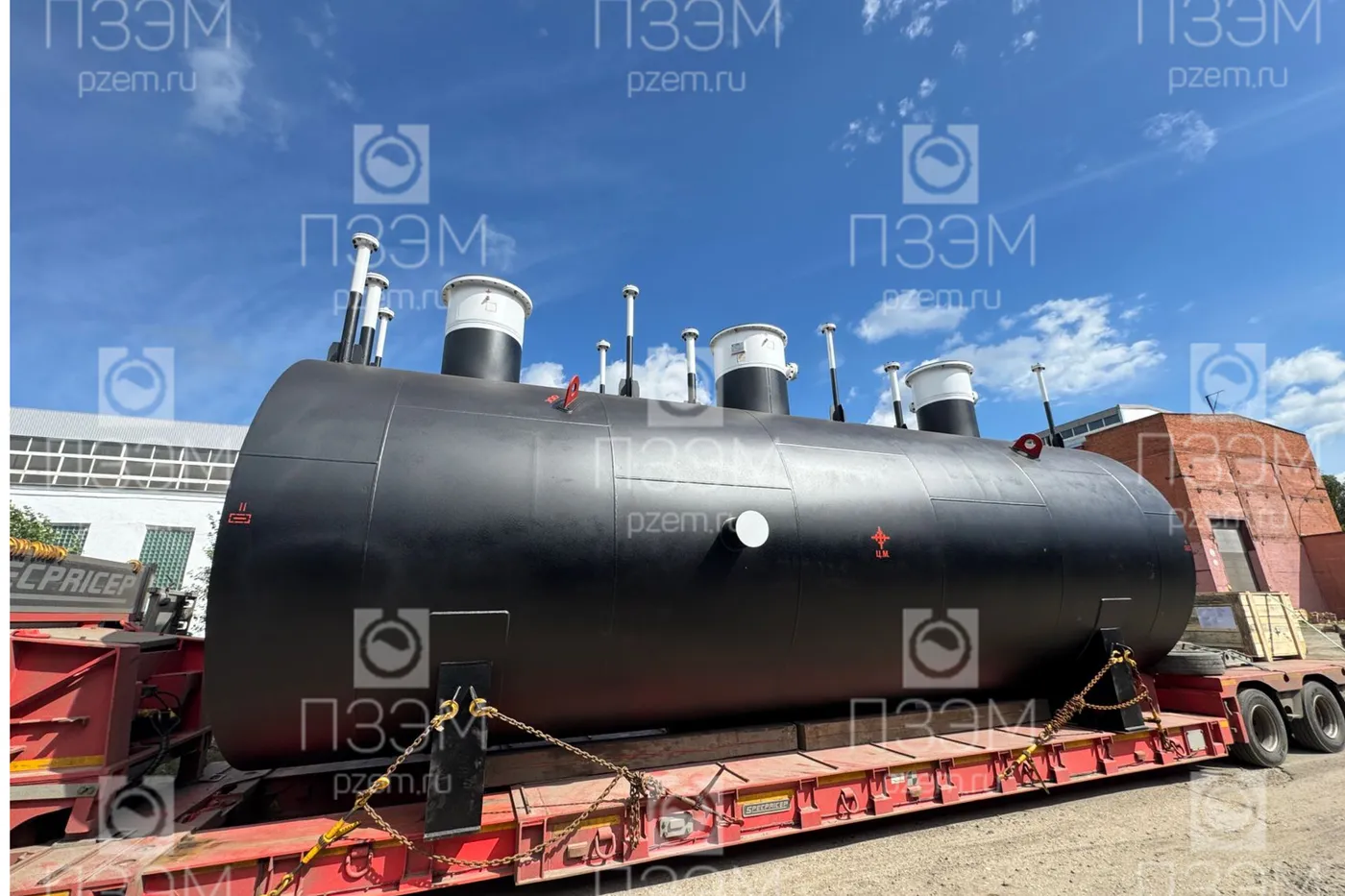

Для крупного предприятия Республики Башкортостан изготовлен и поставлен подземный ёмкостной аппарат ЕП 63-3000-1000-2 объёмом 63 м³. Масса — 12000 кг, давление — 0,07 МПа, материал исполнения — сталь 09Г2С.
| Назначение аппарата | для приема подтоварной воды от резервуаров с бензином |
|---|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Вместимость, м³ | 63 |
| Давление рабочее (изб.), МПа (кгс/см²) | атмосферное |
| Давление расчетное, МПа (кгс/см²) | 0,07 (0,7) |
| Давление пробное гидравлическое, МПа (кгс/см²) | 0,097 (0,97) |
| Рабочая температура среды максимальная, °C | 40 |
| Рабочая температура среды минимальная, °C | 5 |
| Расчетная температура стенки, °C | 100 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | минус 39 |
| Наименование рабочей среды | подтоварная вода от резервуаров с бензином |
| Физическое состояние среды | жидкость |
| Плотность, кг/м³ | 992-798 |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 4 |
| Взрывоопасность смеси по ГОСТ 31610.20-1-2020 | да |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Прибавка для компенсации коррозии, мм | 2 |
| Назначенный срок службы, лет | 20 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Опора тип 3 по ОСТ 26-2091-93, материал | 09Г2С-15 ГОСТ 19281-2014 |
| Тип прокладок | ПУТГм по ТУ 5728-013-93978201-2008; ПУТГ по ТУ 5728-006-93978201-2008 |
| Материал крепежных изделий (гаек, шпилек) | сталь 40Х ГОСТ 4543-71 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность СП 14.13330.2018, балл, не более | 6 |
| Средняя температура наиболее холодной пятидневки, °C | минус 35 |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Место установки | Подземная установка |
| Термообработка | нет |
| Теплоизоляция | нет |
| Обогрев | нет |
| Тип аппарата | ГКК |
| Исполнение | горизонтальный, на опорах тип 3 по ОСТ 26-2091-93, подземная установка |
| Испытание | на прочность и герметичность на заводе-изготовителе гидравлически согласно таблицы "Техническая характеристика" в течение не менее 30 минут; после гидроиспытаний просушить сжатым воздухом или инертным газом |
| Покрытие/окраска | наружная поверхность (ниже уровня земли): грунт-эмаль Prodecor 2201 серый ТУ 2312-169-49404743-2013 2 слоя, толщина 1 слоя – не менее 80 мкм, общая толщина покрытия – не менее 160 мкм; мастика битумная полимерная РБМ-Х, толщина покрытия мастикой – 100...200 мкм. Наружная поверхность (выше уровня земли): грунт-эмаль Prodecor 2201 ТУ 2312-169-49404743-2013, толщина слоя – не менее 160 мкм; эмаль Prodecor 2302 белый (RAL9016) ТУ 2313-126-49404743-2013 1 слой, толщина – не менее 60 мкм; общая толщина покрытия – не менее 220 мкм. Внутренняя поверхность: грунт "Акрус Прайм" зеленый ТУ 2312-003-93475776-2006, толщина слоя не менее 200 мкм; эмаль "Акрус-Лонг" салатовый ТУ 2312-003-93475776-2006, толщина слоя не менее 200 мкм; общая толщина покрытия – не менее 400 мкм. Строповые устройства – эмаль красная "Экспресс" ТУ 2312-034-54651722-2002. Класс покрытия – VI по ГОСТ 9.032-74 |
| Изоляция | нет |
| Комплектность поставки | емкость; все фланцевые разъемы укомплектованы прокладками, крепежными изделиями, ответными фланцами (заглушками) в соответствии с таблицей штуцеров; комплект ЗИП для пуско-наладочных работ (два комплекта рабочих прокладок, 10% крепежных изделий каждого типоразмера на фланцевые разъемы, но не менее двух штук каждого типа – комплект шпилька+гайка); комплект ЗИП на 4 года эксплуатации (два комплекта рабочих прокладок, 20% крепежных изделий каждого типоразмера на фланцевые разъемы, но не менее четырех штук каждого типа – комплект шпилька+гайка). Анкерные болты не входят в поставку завода-изготовителя. |
| Состояние поставки | емкость в собранном виде с неустановленными деталями, крепежными элементами, выходящими за транспортный габарит. На период транспортировки и хранения на люках А1, Б1, Б2 и штуцерах Е1, Е2, Ж1, Ж2, С1 установить транспортные заглушки. |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А1 | Люк (люк-лаз) | 800 | 0,3 |
| Б1, Б2 | Люк для насоса (2 шт.) | 700 | 0,6 |
| В1 | Вход продукта | 200 | – |
| Е1 | Вход пара | 100 | 1,6 |
| Е2 | Вход пара | 50 | 1,6 |
| Ж1, Ж2 | Воздушник (2 шт.) | 100 | 1,6 |
| З1, З2, З3 | Для уровнемера (3 шт.) | 80 | 4,0 |
| И1, И2 | Для термопреобразователя (2 шт.) | 50/М20х1,5 | 1,6 |
| Р1, Р2, Р3, Р4 | Для сигнализатора уровня (4 шт.) | 50/G1-A | 4,0 |
| С1 | Для аварийной откачки | 100 | 1,6 |
