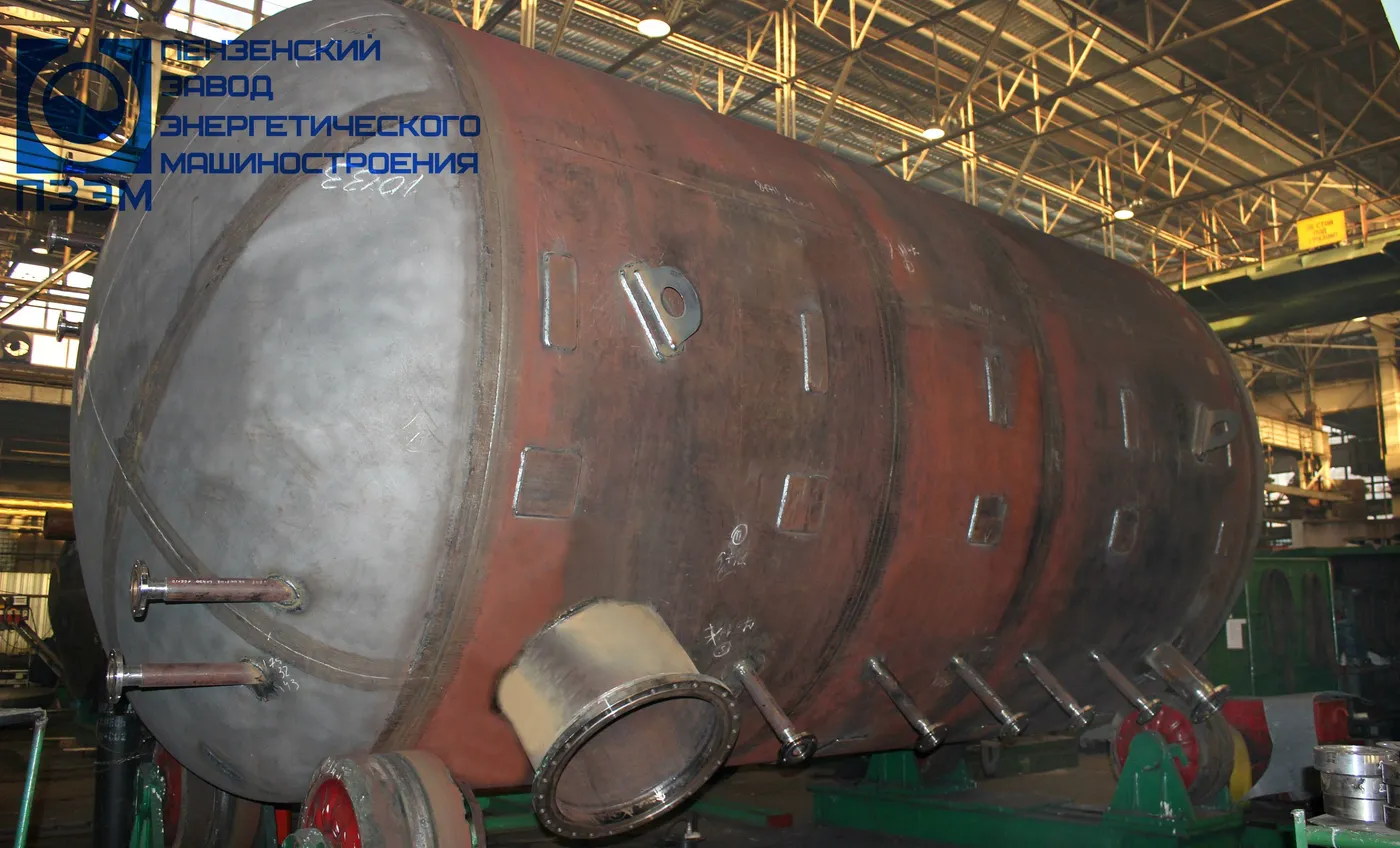

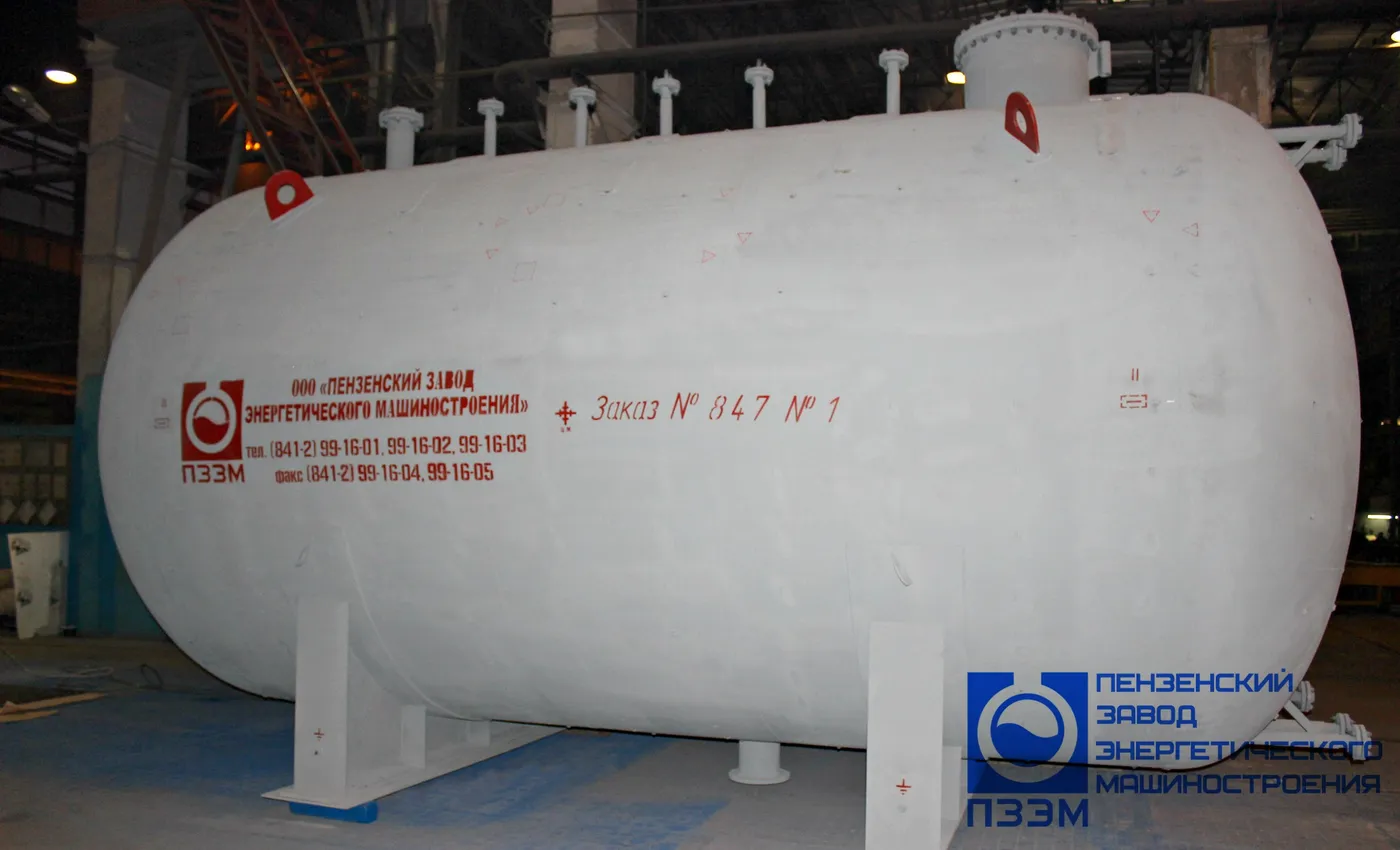

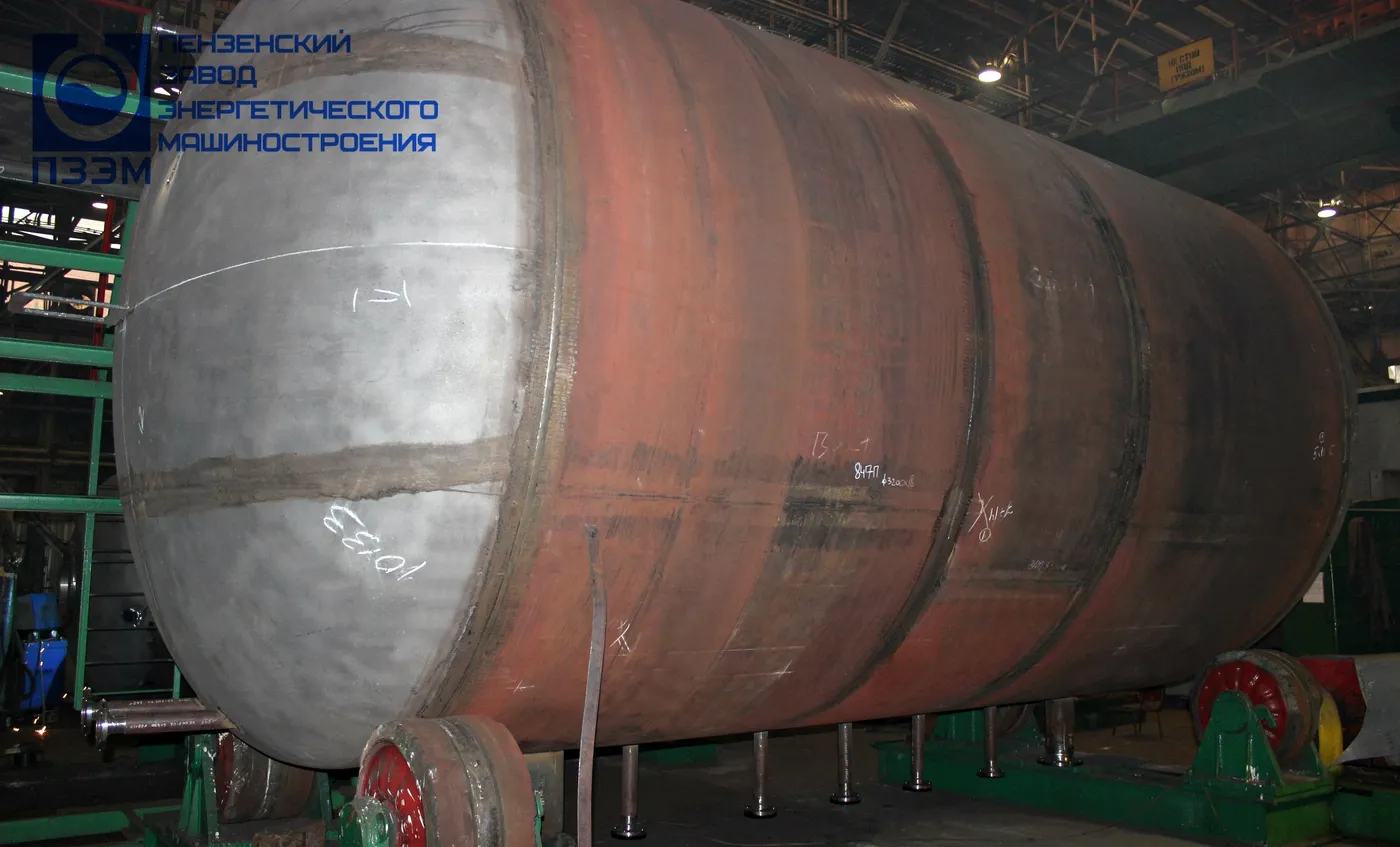

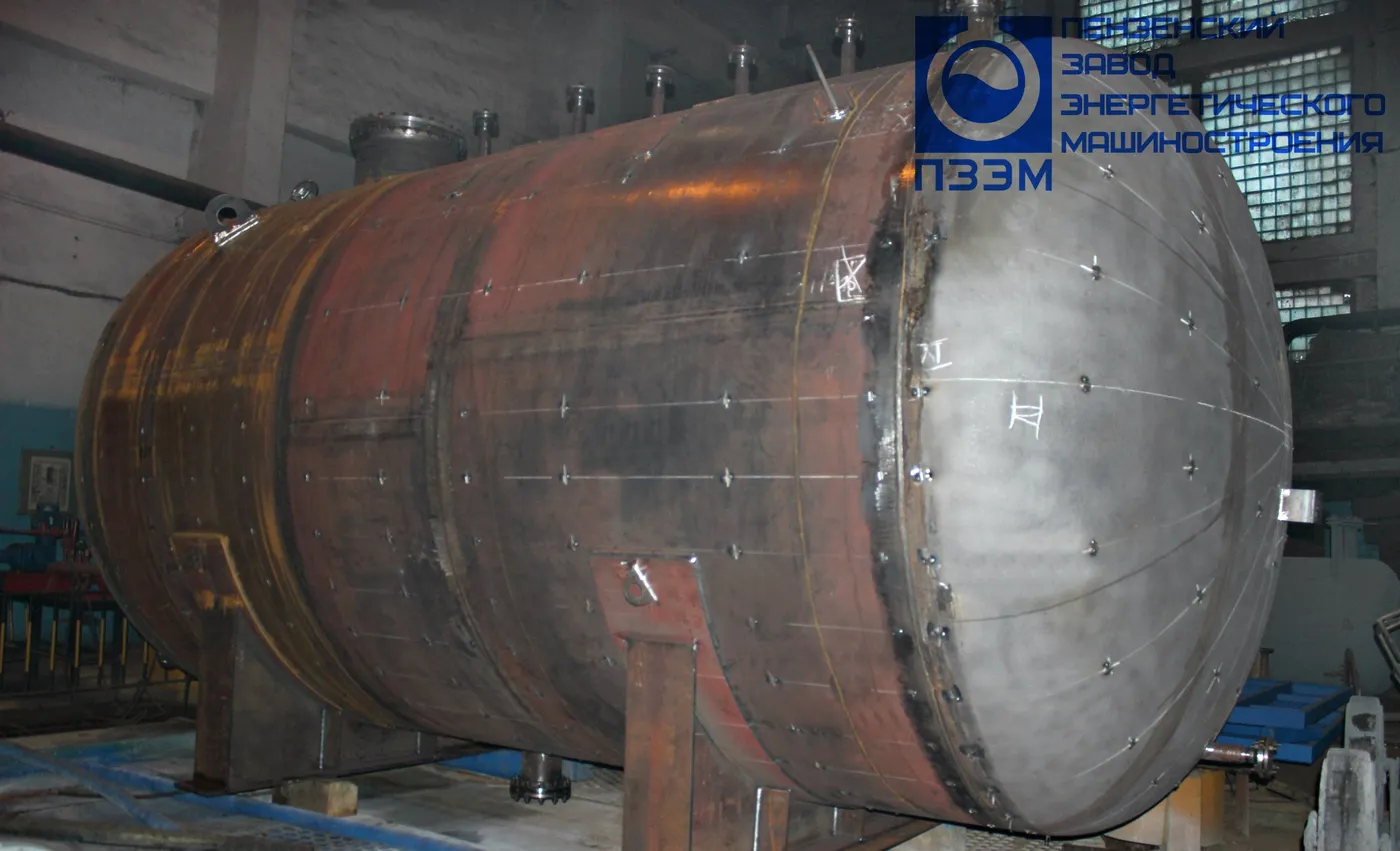

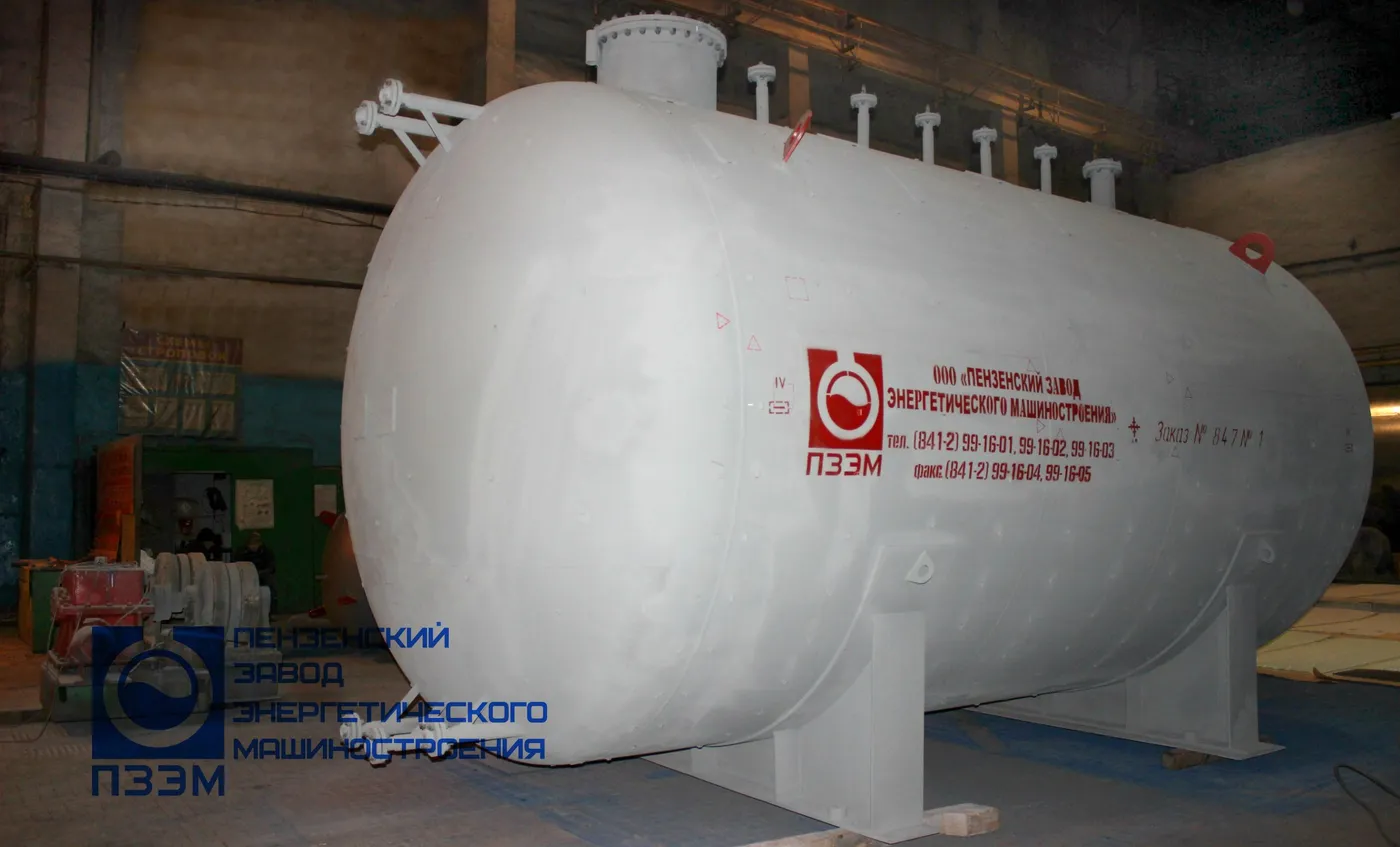

Сырьевая емкость Е-1 50-1,6-09Г2С объемом 50 м³

Для нефтеперерабатывающей компании «Лукойл» в Волгограде изготовлена и поставлена сырьевая ёмкость ГЭЭ-1-1-50-1,3 объёмом 50 м³; будет использоваться для приёма сырья на технологическую установку. Рабочая среда — гидроочищенный вакуумный газойль, дизельное топливо, непревращённый остаток гидрокрекинга и топливный газ. Материал изготовления — сталь 09Г2С, толщина стенки и днищ — 16 мм. Диаметр аппарата — 3200 мм, длина — 6750 мм, высота — 4300 мм. Рабочее давление — 0,05 МПа, расчётное — 1,3 МПа. Ёмкость испытана на герметичность и прочность пробным гидравлическим давлением 1,97 МПа. Минимально допустимая температура стенки — −35 °C. Наружное покрытие — цинко-силикатное TEKNOS TeknozincSS толщиной 60 мкм. Расчётный срок службы — 20 лет. Электрообогрев кабелем и теплоизоляция выполняются на месте монтажа силами и средствами заказчика.

Назначение аппарата	прием сырья на установку
Группа аппарата по ГОСТ Р 52630-2012	1
Группа рабочей среды по ТР ТС 032/2013	1
Объем аппарата, м³	50
Давление рабочее, МПа (кгс/см²)	0,05 (0,51)
Давление расчетное, МПа (кгс/см²)	1,3 (13,3)
Пробное давление гидравлическое, МПа (кгс/см²)	1,97 (20,1)
Рабочая температура среды максимальная, °C	плюс 80
Расчетная температура стенки максимальная, °C	250
Расчетная температура стенки минимальная	положительная
Минимальная отрицательная температура стенки аппарата в рабочих условиях	минус 35°C
Рабочая среда	Гидроочищенный вакуумный газойль, дизельное топливо, непревращенный остаток гидрокрекинга, топливный газ.
Токсичность по ГОСТ 12.1.005-88	3
Взрывоопасность по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002	IIC-T3
Пожароопасность по ГОСТ 12.1.044-99	ГЖ, ЛВЖ, ГГ
Коррозионность	да
Расчетный срок службы, лет	20
Прибавка для компенсации коррозии, мм	2
Расчетное число циклов нагружения аппарата за весь срок службы	не более 1000
Категория размещения по ГОСТ 15150-69	1
Средняя температура наиболее холодной пятидневки, °C	минус 22
Сейсмичность, балл не более	6
Ветровая нагрузка, кг/м²	38
Условия пропарки: давление рабочее, МПа	0,1
Условия пропарки: давление расчетное, МПа	0,1
Условия пропарки: рабочая температура, °C	180-190
Условия пропарки: расчетная температура, °C	300
Масса (основная надпись), кг	11845
Материал днищ	09Г2С-12
Исполнение	горизонтальный, на двух седловых опорах
Состояние поставки	аппарат в собранном виде с накладками под площадки обслуживания с неустановленными деталями, выводящими аппарат за транспортный негабарит
Изоляция	Аппарат подлежит теплоизоляции. Теплоизоляцию аппарата произвести на месте монтажа силами и средствами заказчика. Материал теплоизоляции определяет заказчик.
Электрообогрев	Аппарат подлежит наружному электрообогреву греющим кабелем. Электрообогрев произвести на месте монтажа силами и средствами заказчика. Кабель для электрообогрева определяет заказчик.
Испытание строповых устройств	статической нагрузкой 1480,5 кН (14805 кгс), дополнительным грузом массой 2960 кг, подъем на высоту 100 мм с выдержкой в течение 10 минут
Покрытие	наружная поверхность аппарата – цинко-силикатная TEKNOS Teknozinc SS – толщина покрытия 60 мкм; строповые устройства поз. 19, 38 – эмаль НЦ-132К красная ГОСТ 6631-74
Заземление	Заземлить на месте монтажа. Над зажимом заземления нанести знак заземления.

Обозначение	Назначение	DN	PN, МПа
А	Вход продукта	150	1,6
Б	Газовая подушка	50	4,0
В	Выход продукта	200	1,6
Г	Предохранительный клапан	50	4,0
Д	Пропарка/ продувка	50	4,0
Е	Воздушник	50	4,0
Ж	Люк-лаз	600	1,6
И1,2	Для уровнемера (2 шт.)	50	4,0
К1,2	Для уровнемера (2 шт.)	50	4,0
Л	Для датчика температуры	50 / 27х2	4,0
М	Для датчика давления	50 / R1/2	4,0
Н	Для манометра	50 / R1/2	2,5
