Резервуар РГСН-Н75-200А5К0-1-К-2-УХЛ-С0 объемом 75 м³
Особенности
Инспекционная приёмка

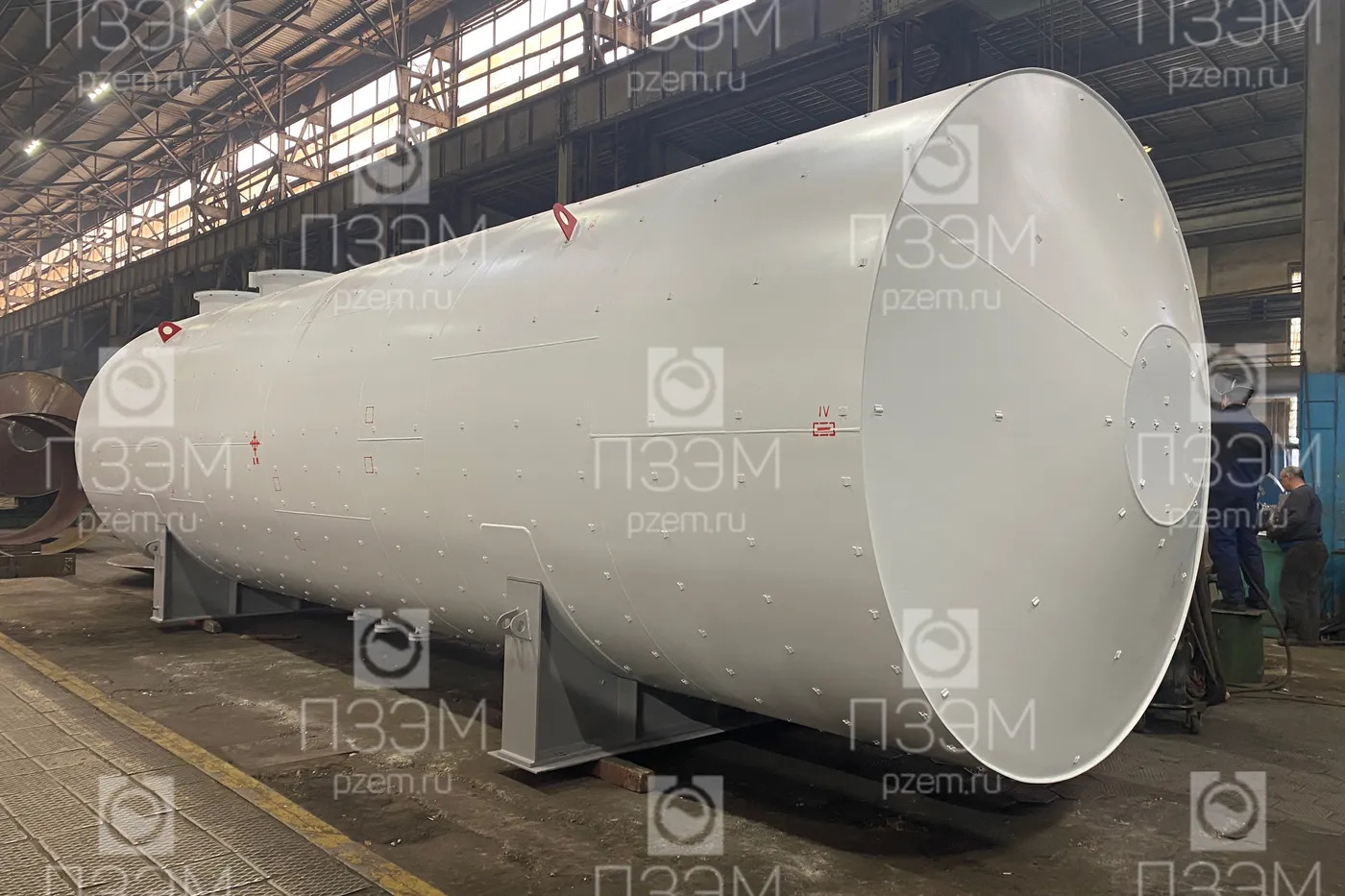

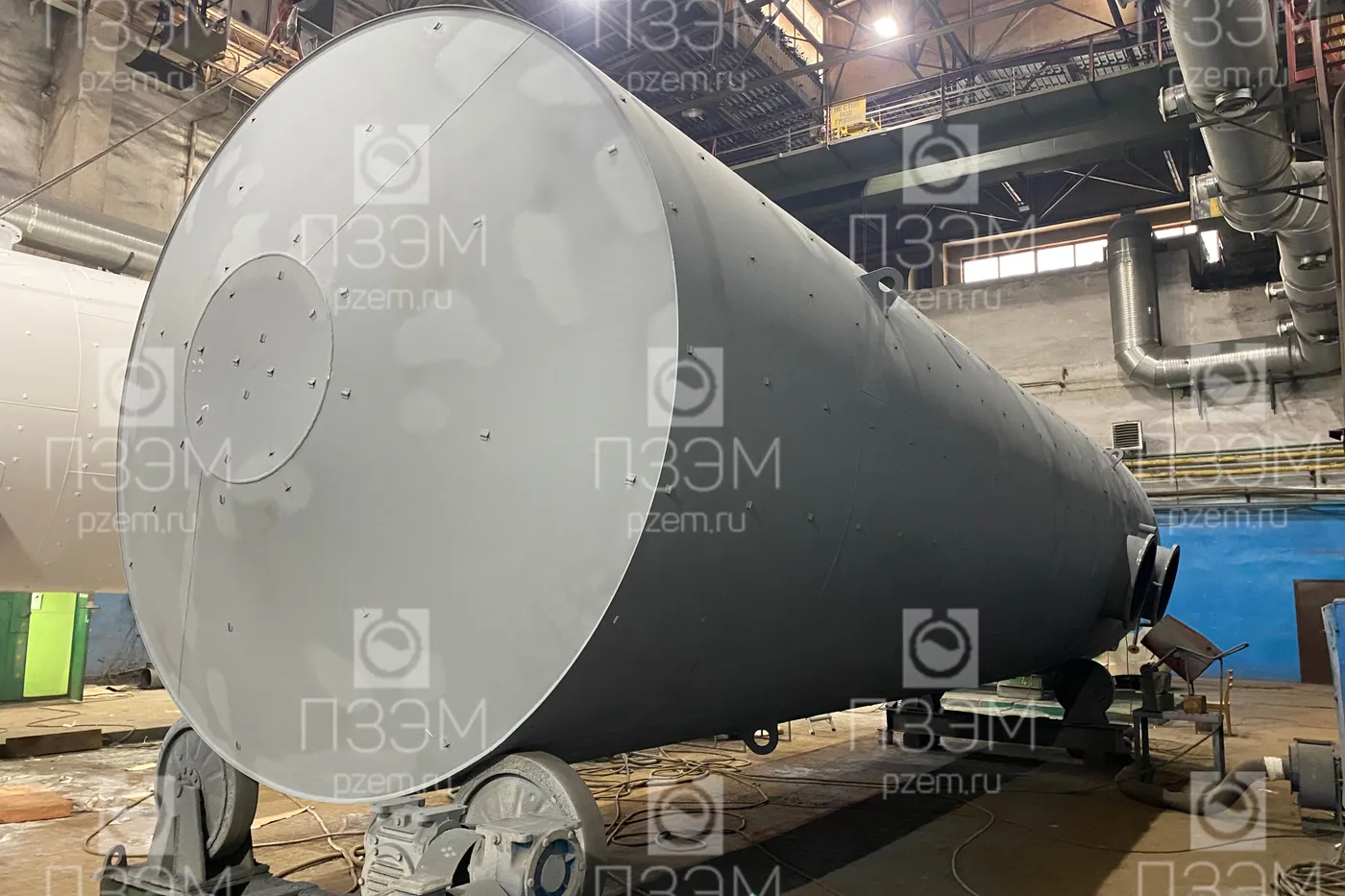

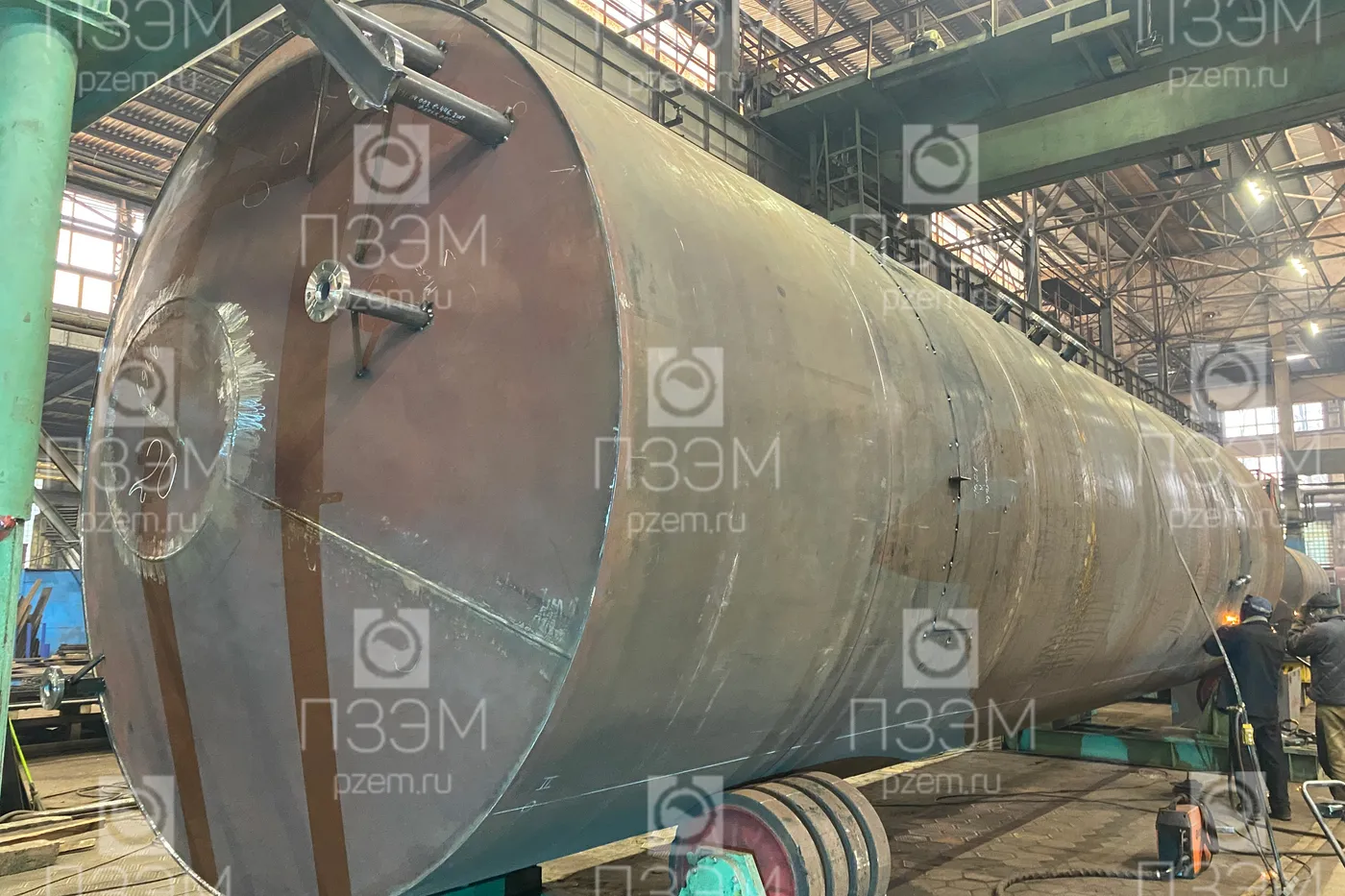

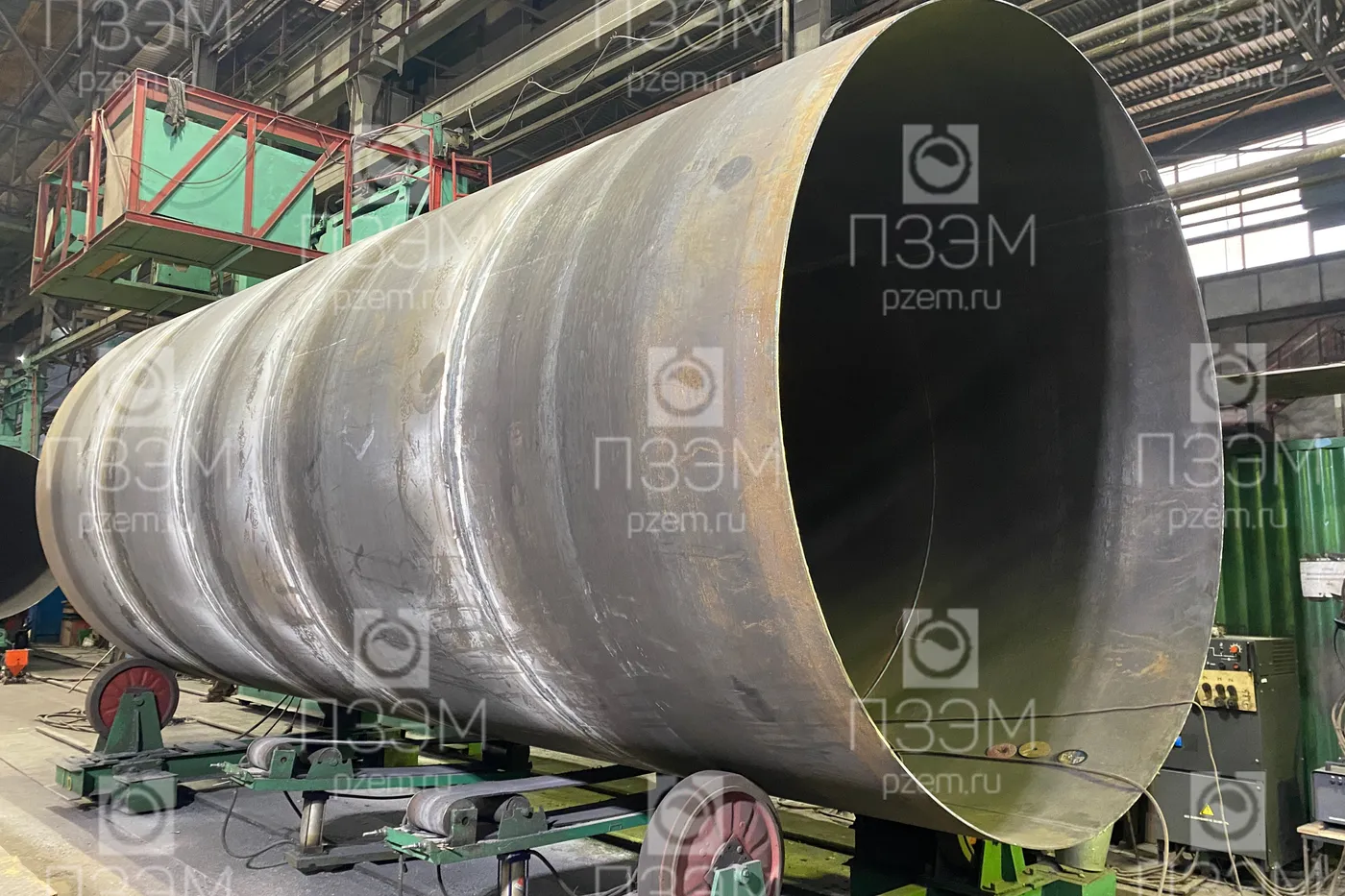

Изготовлен горизонтальный стальной резервуар РГСН объёмом 75 м³. Корпус — сталь 09Г2С, масса аппарата — 7950 кг.
| Группа аппарата по ГОСТ 34347-2017 | 5 |
|---|---|
| Номинальный объём, м³ | 75 |
| Рабочий объём, м³ | 58 |
| Давление рабочее | атмосферное |
| Давление расчётное, МПа (кгс/см²) | 0,05 (0,5) |
| Рабочая температура среды максимальная, °C | 50 |
| Рабочая температура среды минимальная, °C | 30 |
| Пробное давление гидравлическое, МПа (кгс/см²) | 0,056 (0,56) |
| Расчётная температура стенки, °C | 60 |
| Минимально допустимая температура стенки сосуда под расчётным давлением, °C | минус 39 |
| Минимально допустимая температура стенки (с учётом транспортирования и хранения), °C | минус 60 |
| Класс опасности по ГОСТ 12.1.007 | 4 |
| Плотность хранимых продуктов, кг/м³ | не более 1300 |
| Коррозионность | да |
| Расчётный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал опор | 09Г2С-15 ГОСТ 19281-2014 |
| Шпильки, гайки | 40Х ГОСТ 4543-2016 |
| Материал прокладок | Паронит ПМБ ГОСТ 481-80 |
| Расчётное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл не более | 6 |
| Климатическое исполнение | УХЛ |

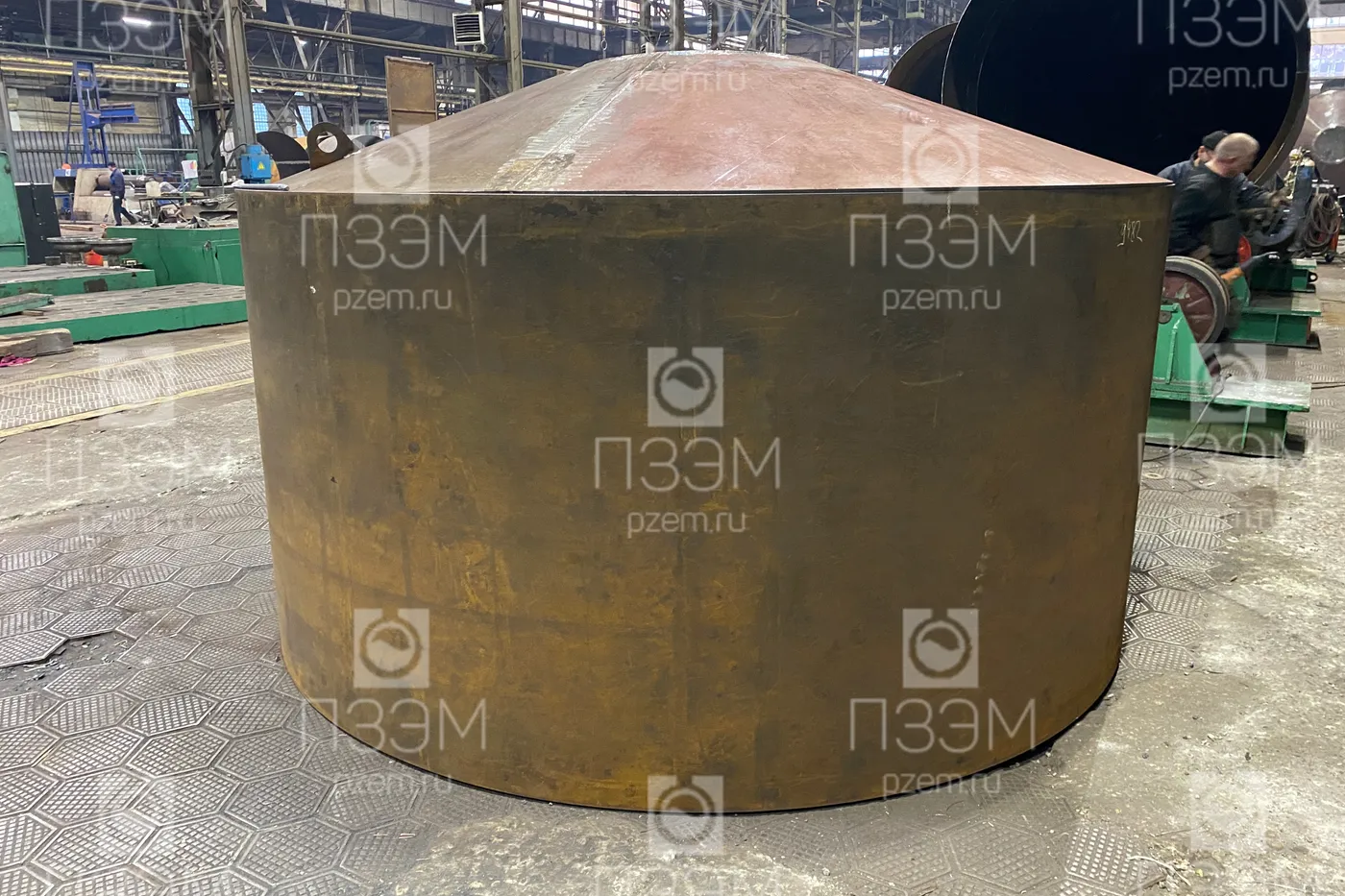

| Тип аппарата | ГКК (горизонтальный с коническими днищами) |
| Диаметр внутренний, мм | 3000 |
| Длина, мм | 11500 |
| Ширина, мм | 3012 |
| Высота, мм | 3800 |
| Масса пустого аппарата, кг | 7950 |
| Масса аппарата при гидроиспытании, кг | 65950 |
| Состояние поставки | аппарат в собранном виде с неустановленными сборочными единицами и деталями, выходящими за транспортные габариты; установка снятых сборочных единиц и удаление транспортных заглушек – на месте монтажа силами, средствами и за счёт Заказчика |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 80 | 1,6 |
| Б | Выход продукта | 80 | 1,6 |
| В | Нижний слив продукта | 100 | 1,6 |
| Г | Для пропарки | 80 | 1,6 |
| Д | Грузо-спускная трубка | 50/М..х1,5 | 1,6 |
| Е | Люк замерный | 150 | 1,0 |
| Ж | Уровнемер | 150 | 1,6 |
| И | Датчик температуры | 50 | 1,6 |
| К | Люк | 800 | 1,0 |
| Л | Люк | 800 | 1,0 |
| М | Для термометра | 50 | 1,6 |
| Н | Для дыхательного клапана | 50 | 1,0 |
| Р | Для сигнализатора уровня | 50 | 1,6 |
| С | Для датчика давления | М20х1,5 | – |
Нормативная база
- ГОСТ 12.1.007
- ГОСТ 28759.2-2022
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТУ 3615-001-85873787-2020
