Конденсатор горизонтальный типа КТГ-125

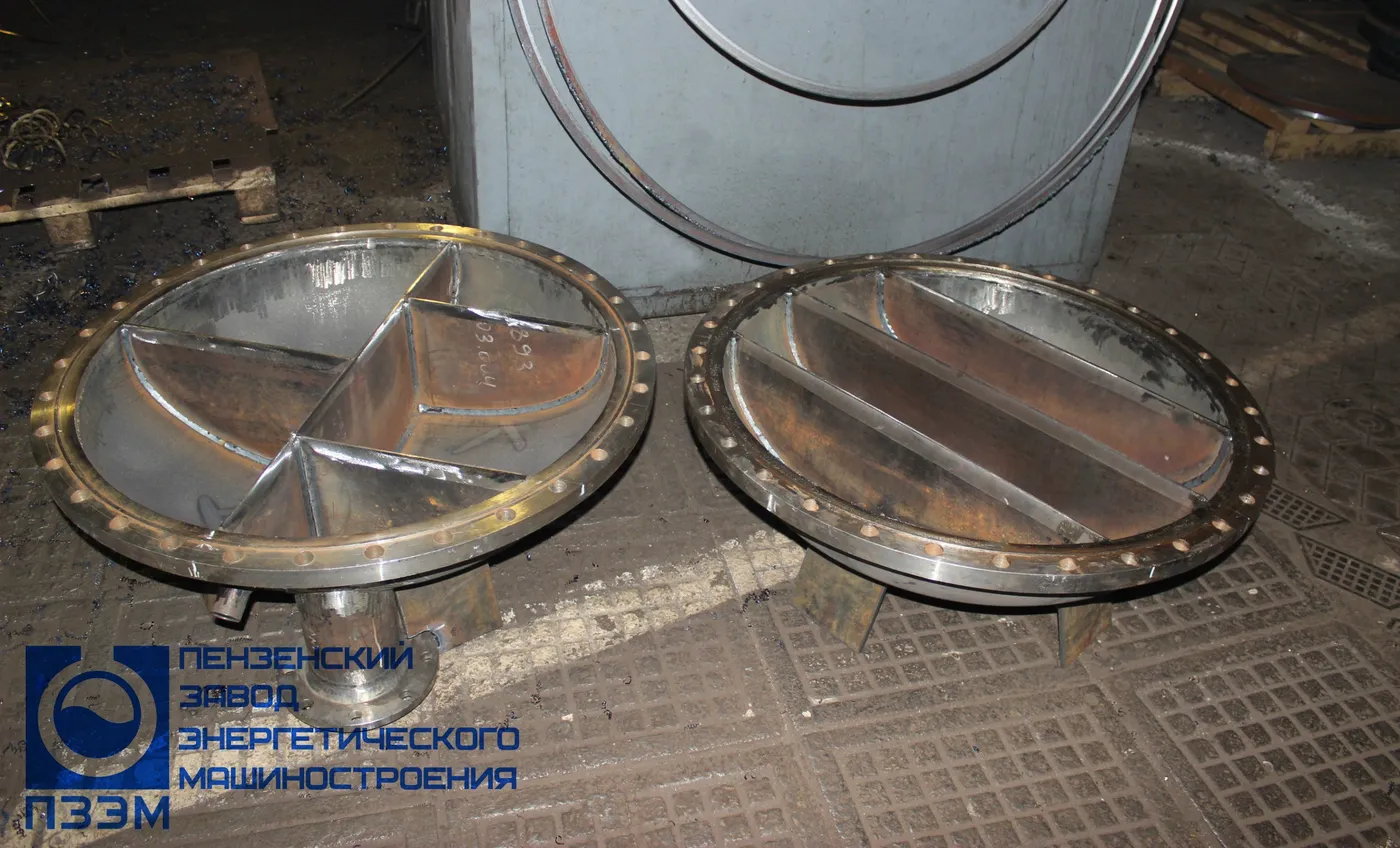

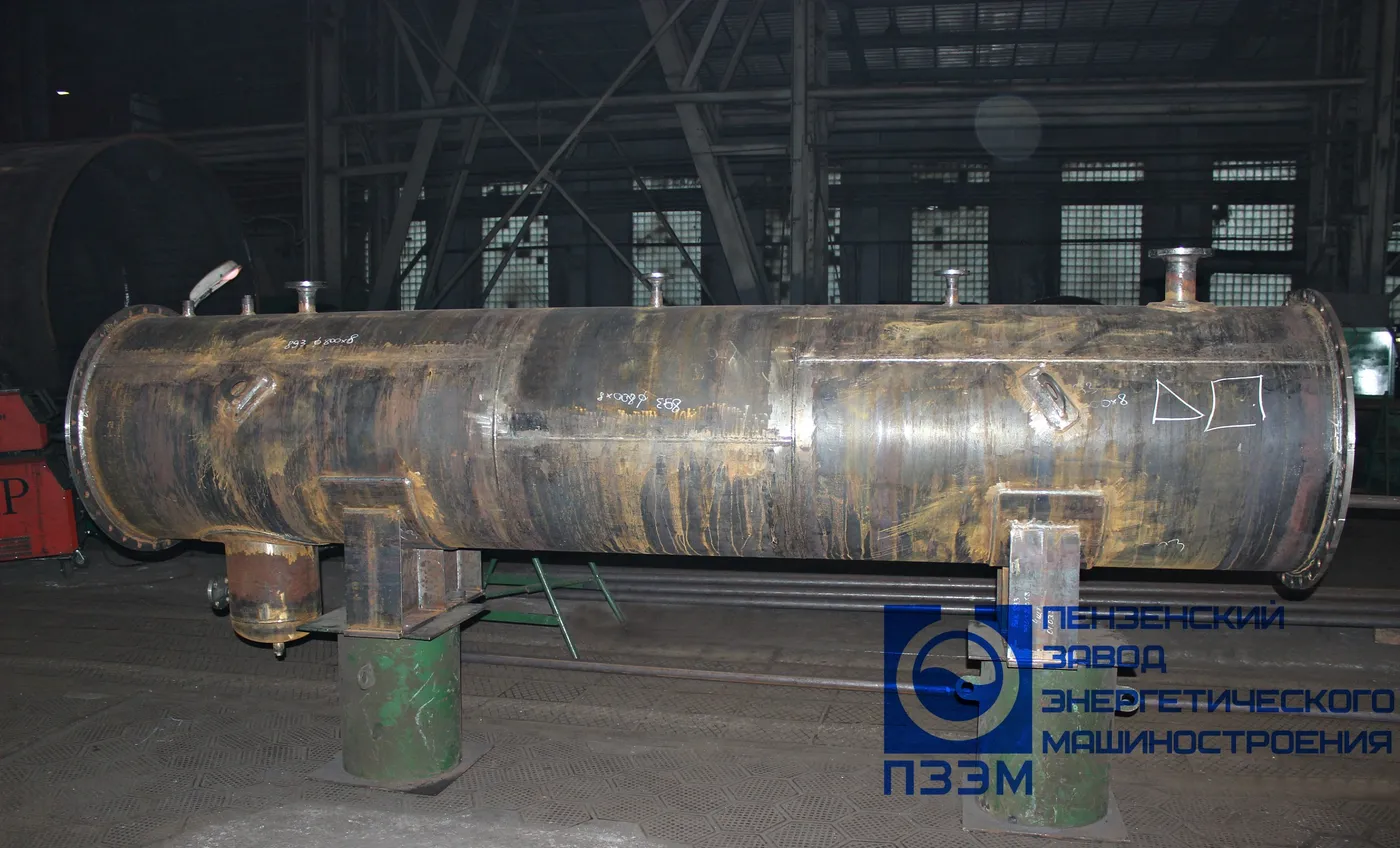

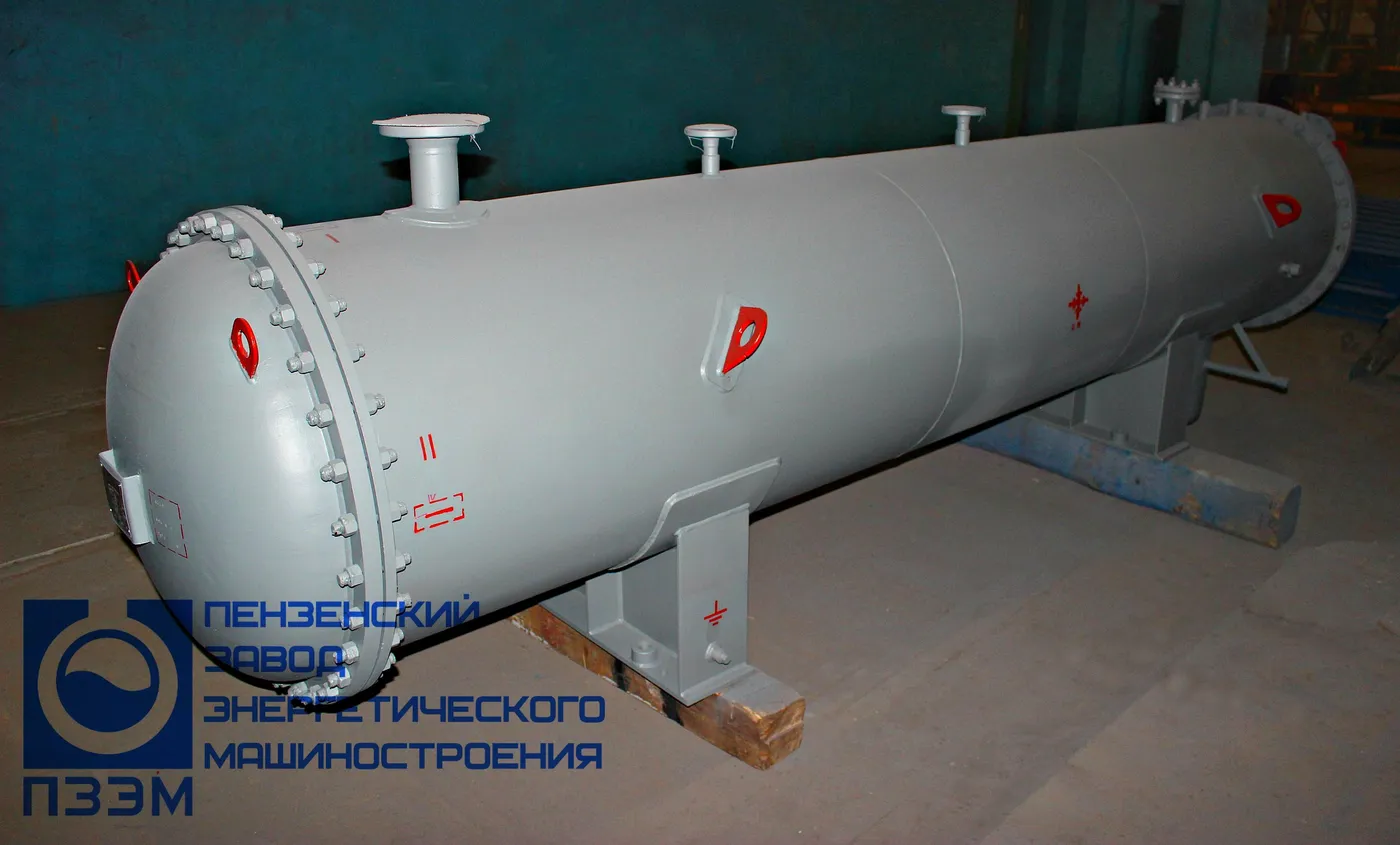

Для компании-производителя сорбентов и катализаторов из Республики Башкортостан изготовлен и поставлен конденсатор горизонтальный 800КТГ-2,5-25Г-4000-8 диаметром 800 мм и длиной труб 4000 мм. Диаметр труб — 25 мм, толщина стенки теплообменных труб — 2,5 мм, толщина стенки кожуха — 8 мм. Материал изготовления обечайки, днищ и трубных решёток — сталь 09Г2С-12, теплообменных труб — сталь 20. Расчётное давление межтрубного пространства — 2,0 МПа. Аппарат испытан на герметичность и прочность пробным гидравлическим давлением 2,5 МПа. Общая длина теплообменника — 4200 мм, ширина — 1080 мм, высота — 1375 мм. Масса конденсатора — 3750 кг. Рабочая среда в трубах — вода, в межтрубном пространстве — аммиак. Расчётный срок службы — 12 лет.

Группа аппарата по ГОСТ Р 52630-2012 (трубное / межтрубное)	4 / 1
Давление рабочее, МПа (кгс/см²) (трубное / межтрубное)	0,6 (6,0) / 2,0 (20,0)
Давление расчетное, МПа (кгс/см²) (трубное / межтрубное)	0,6 (6,0) / 2,0 (20,0)
Пробное давление пневматическое	- / -
Температура рабочая, °С (трубное / межтрубное)	минус 1...40 / минус 15...47
Расчетная температура стенки, °С (трубное / межтрубное)	40 / 47
Рабочая среда (трубное / межтрубное)	Вода / аммиак
Класс опасности по ГОСТ 12.1.007-76 (трубное / межтрубное)	нет / 4
Воспламеняемость по ГОСТ 12.1.044-89 (трубное / межтрубное)	нет / ГГ
Взрывоопасность по ГОСТ 30852.11.2002, ГОСТ 30852.5.2002 (трубное / межтрубное)	нет / да
Коррозионность (трубное / межтрубное)	да / да
Основной материал	09Г2С-12 ГОСТ 19281
Прибавка на коррозию, мм	1,2
Расчетный срок службы аппарата, лет	12
Поверхность теплообмена, м²	121
Число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность, не более балл	6

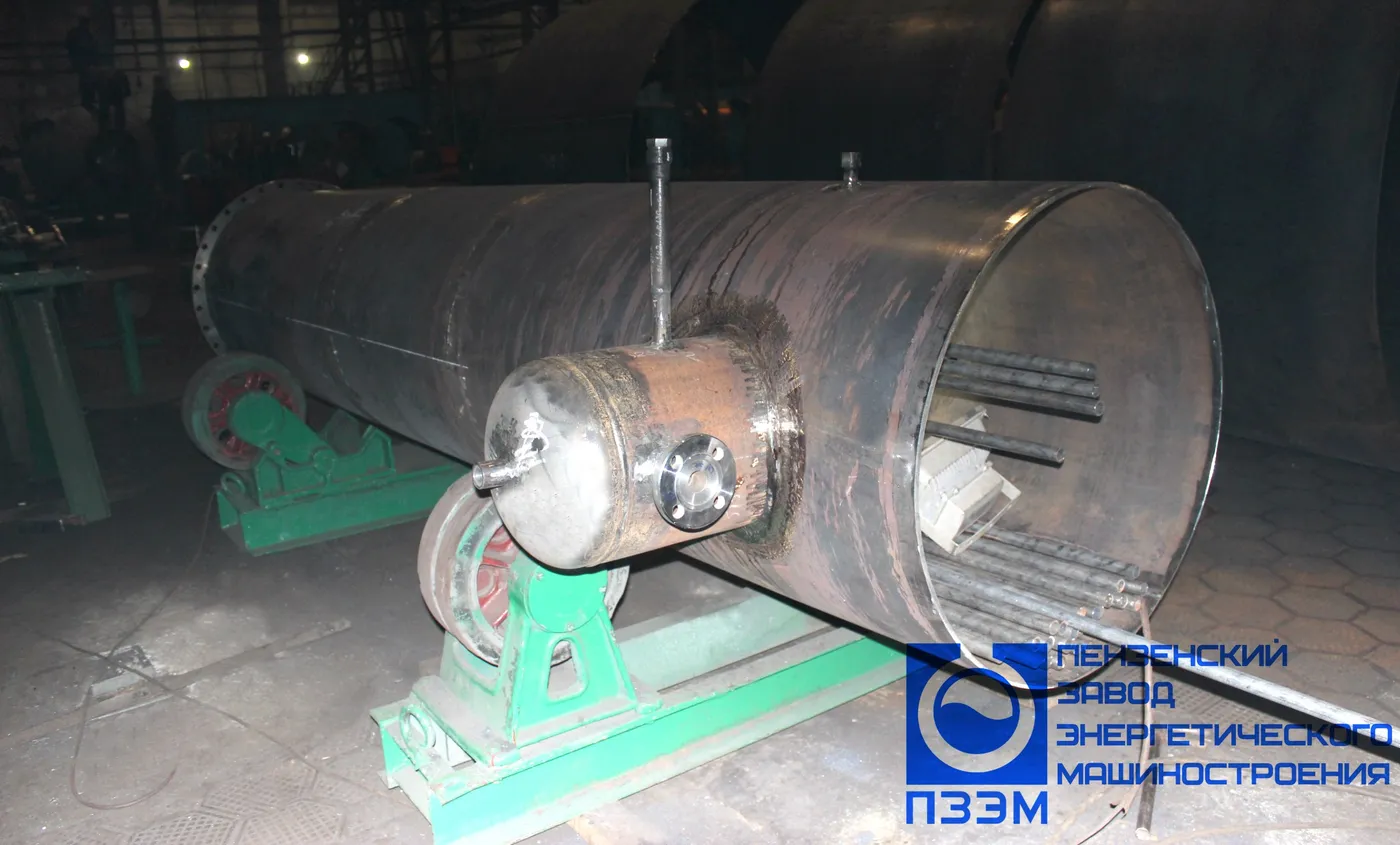

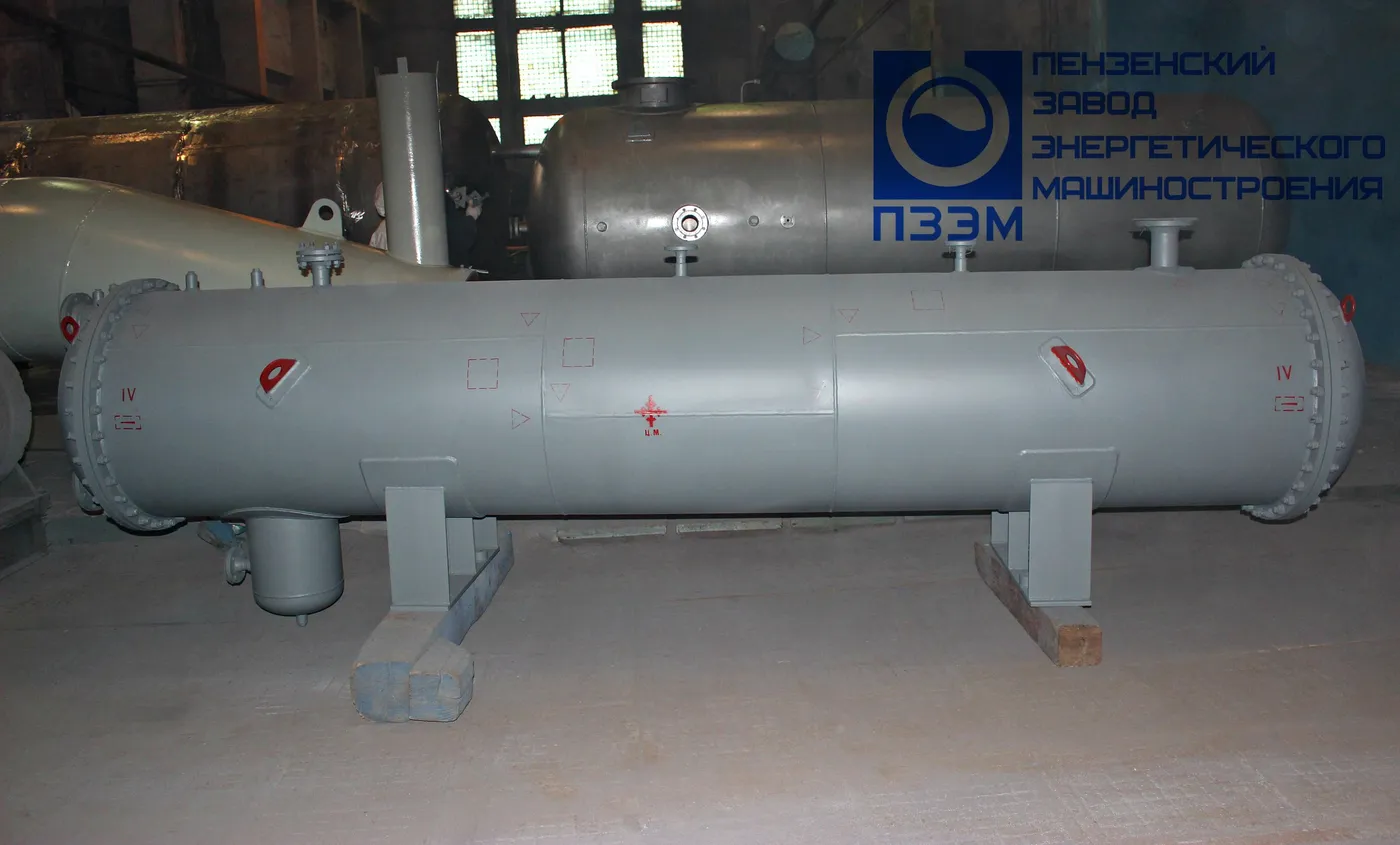

Исполнение	горизонтальный, на двух седловых опорах, с отстойником-сборником (⌀325) снизу
Диаметр корпуса, мм	⌀800
Толщина стенки корпуса, мм	8

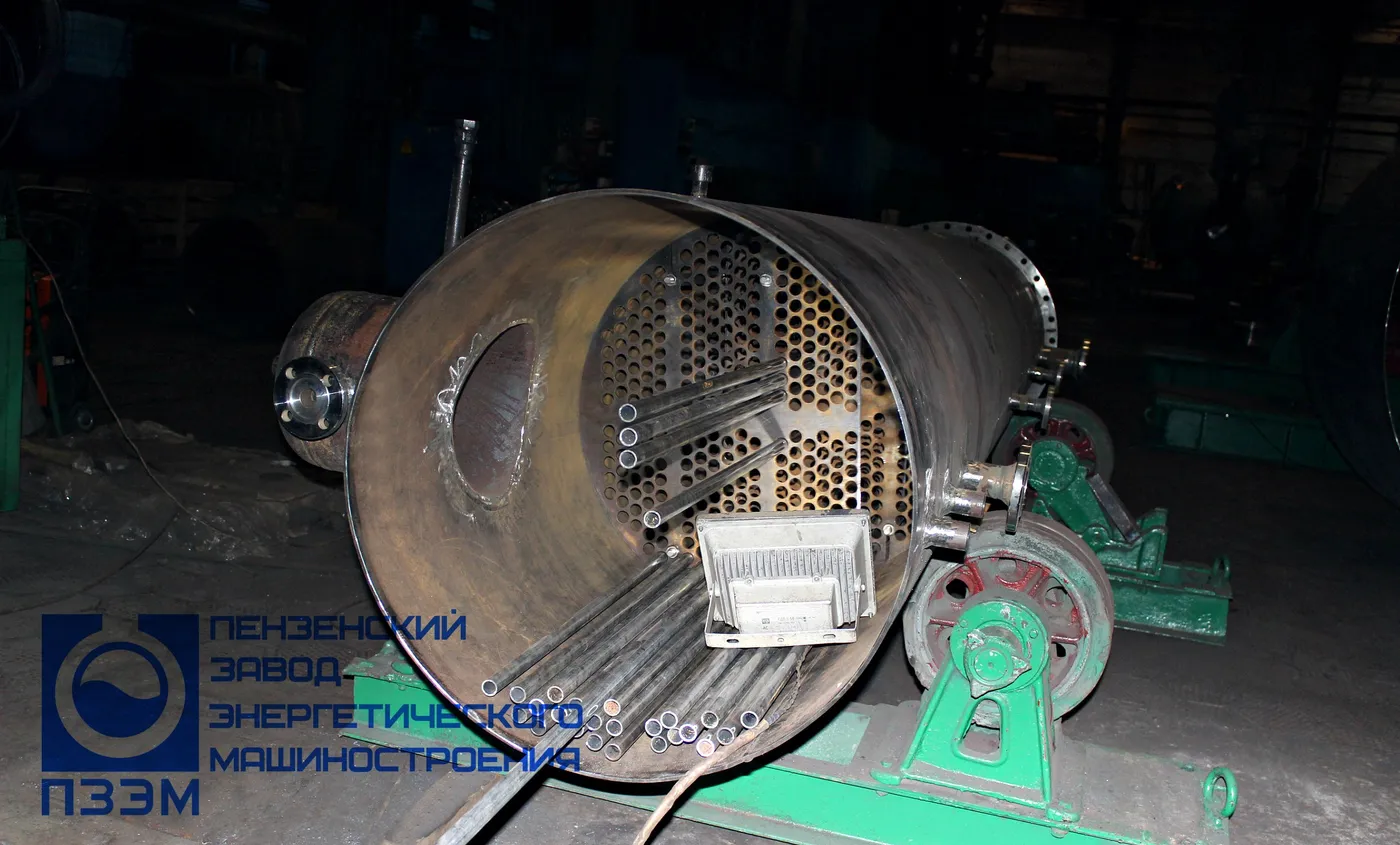

Трубы теплообменные	25х2,5, 394 трубы
Длина трубной части, мм	4000+10
Длина общая, мм	4600
Высота, мм	1420
Расстояние между опорами, мм	2100
Покрытие/окраска	наружной поверхности - грунт-эмаль Яр/Исоат 0278 ТУ 2313-174-21743165-2000. Общая толщина покрытия 70-80 мкм.
Материал прокладок	Паронит ПОН-Б 2,0 ГОСТ 481-80

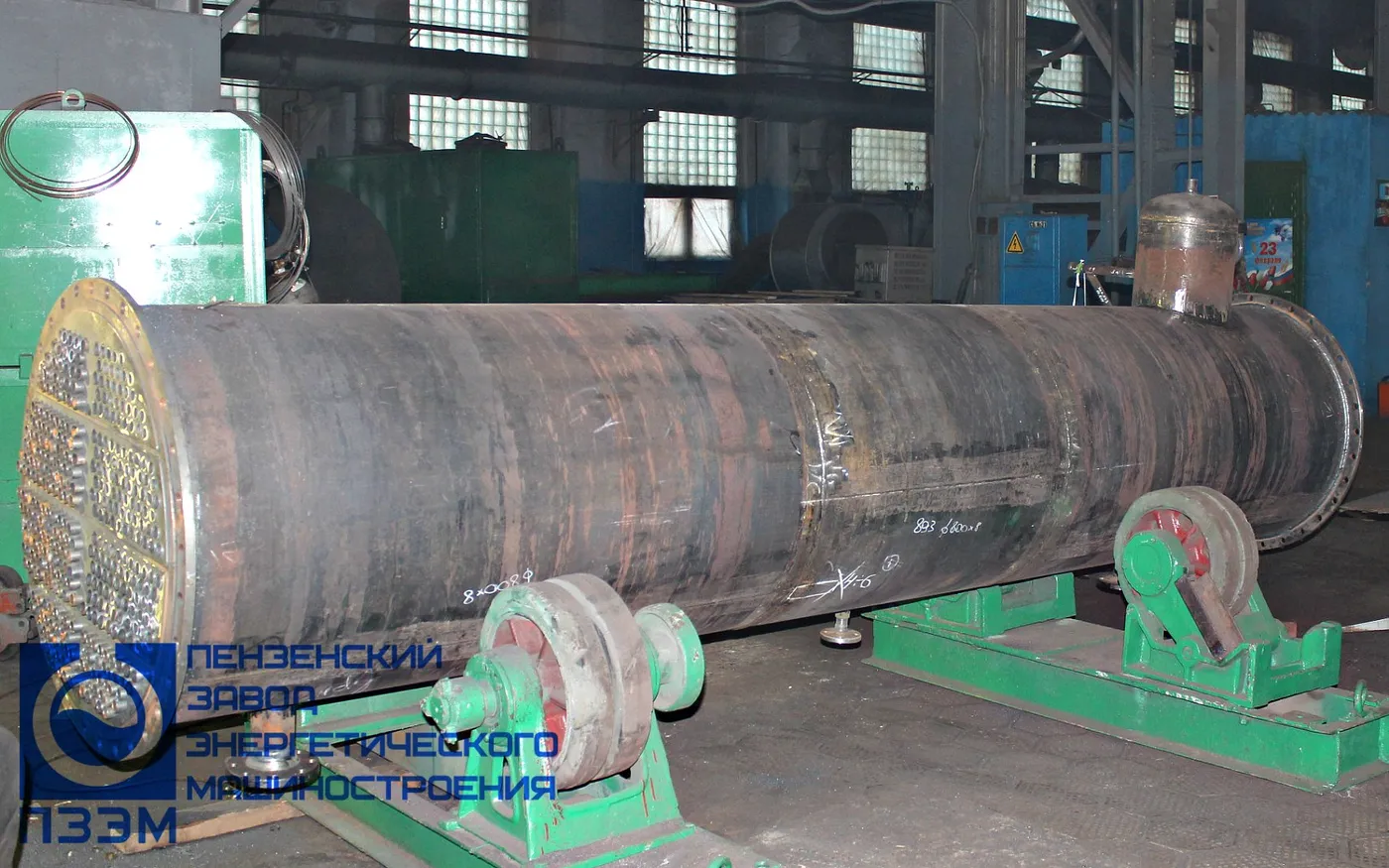

Способ соединения теплообменных труб с трубной решеткой	обварка с развальцовкой
Контроль сварных швов	Контроль стыковых сварных швов: ультразвук/рентген в объеме 100%

Обозначение	Назначение	DN	PN, МПа
А	Вход аммиака	80	2,5
Б	Уравнительная газовая линия	25	2,5
В	Для ППК	25	4,0
Г	Резервный	50	4,0
Ж	Выход тех. воды	125	0,6
И	Вход тех. воды	125	0,6
К	Воздушник	15/G1/2"
Н	Выход жидкого аммиака	32	2,5
П	Слив масла	20
