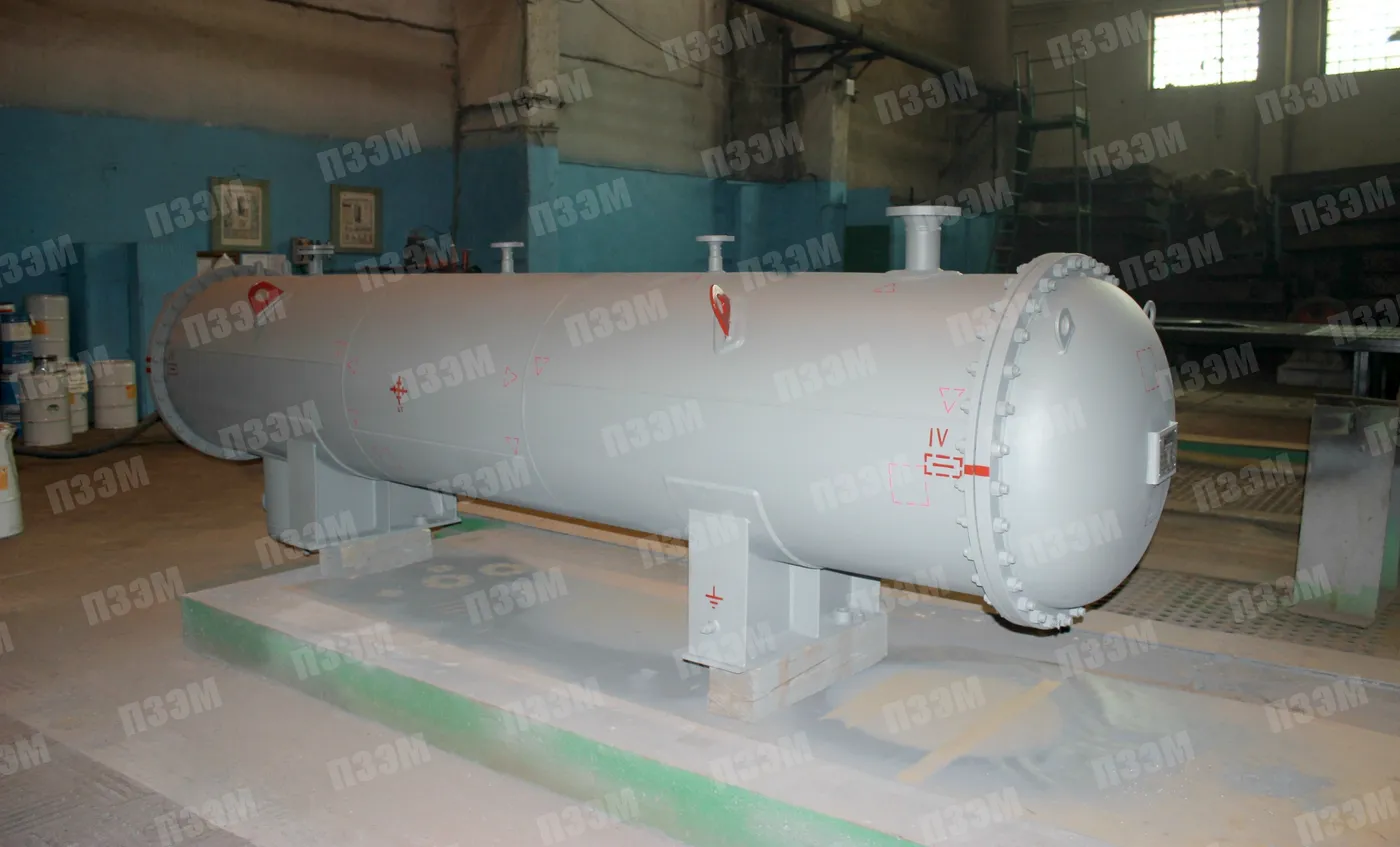

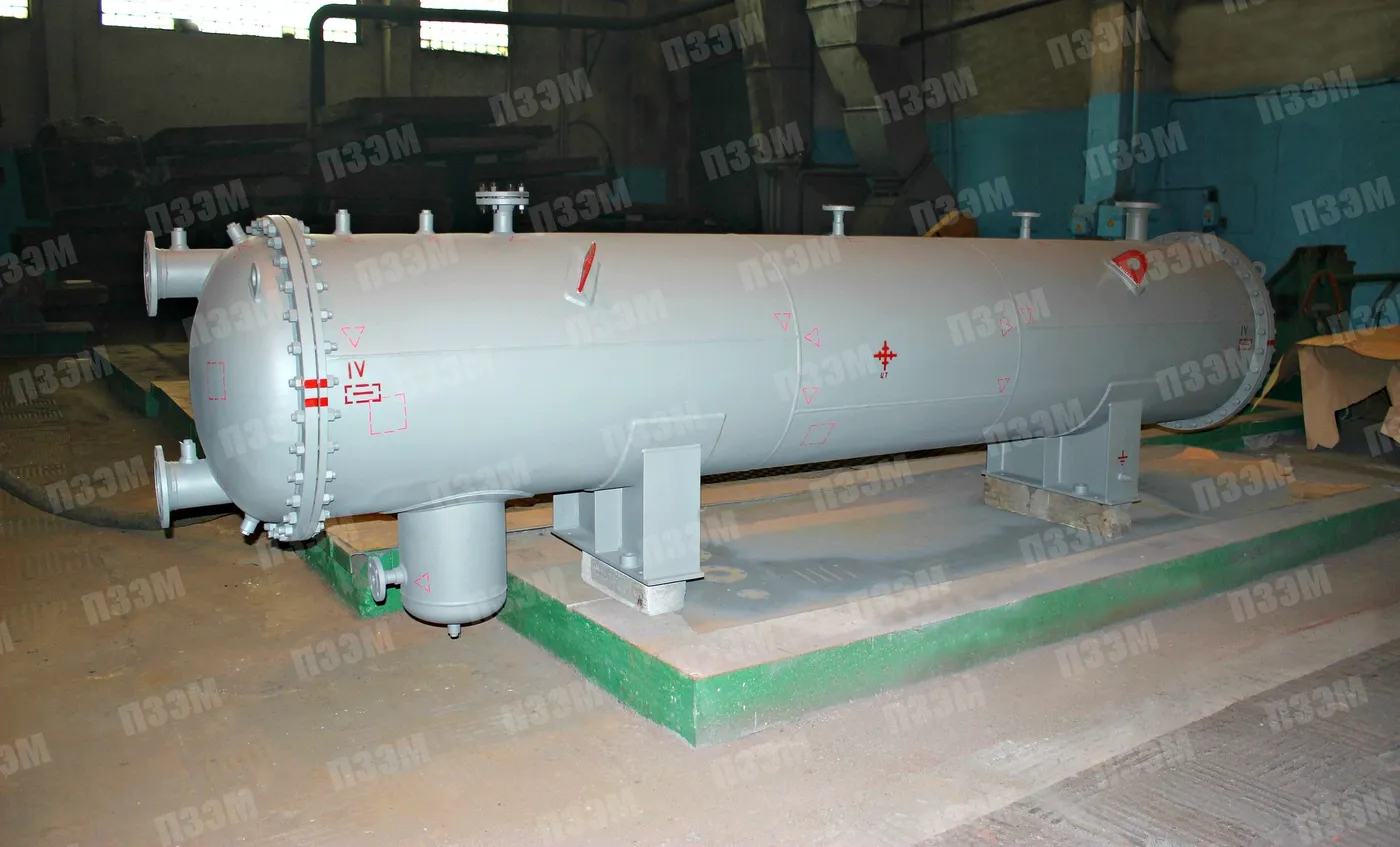

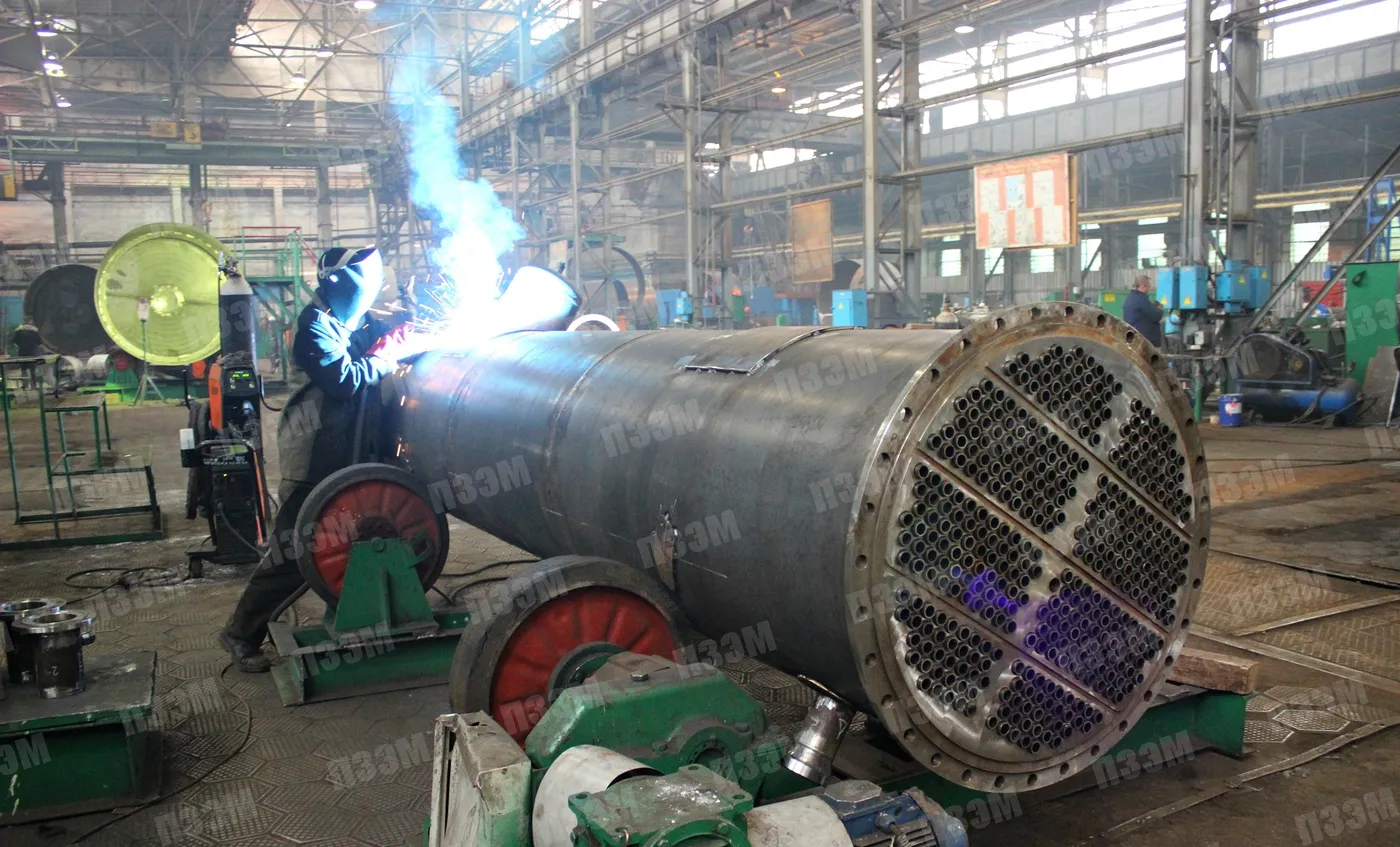

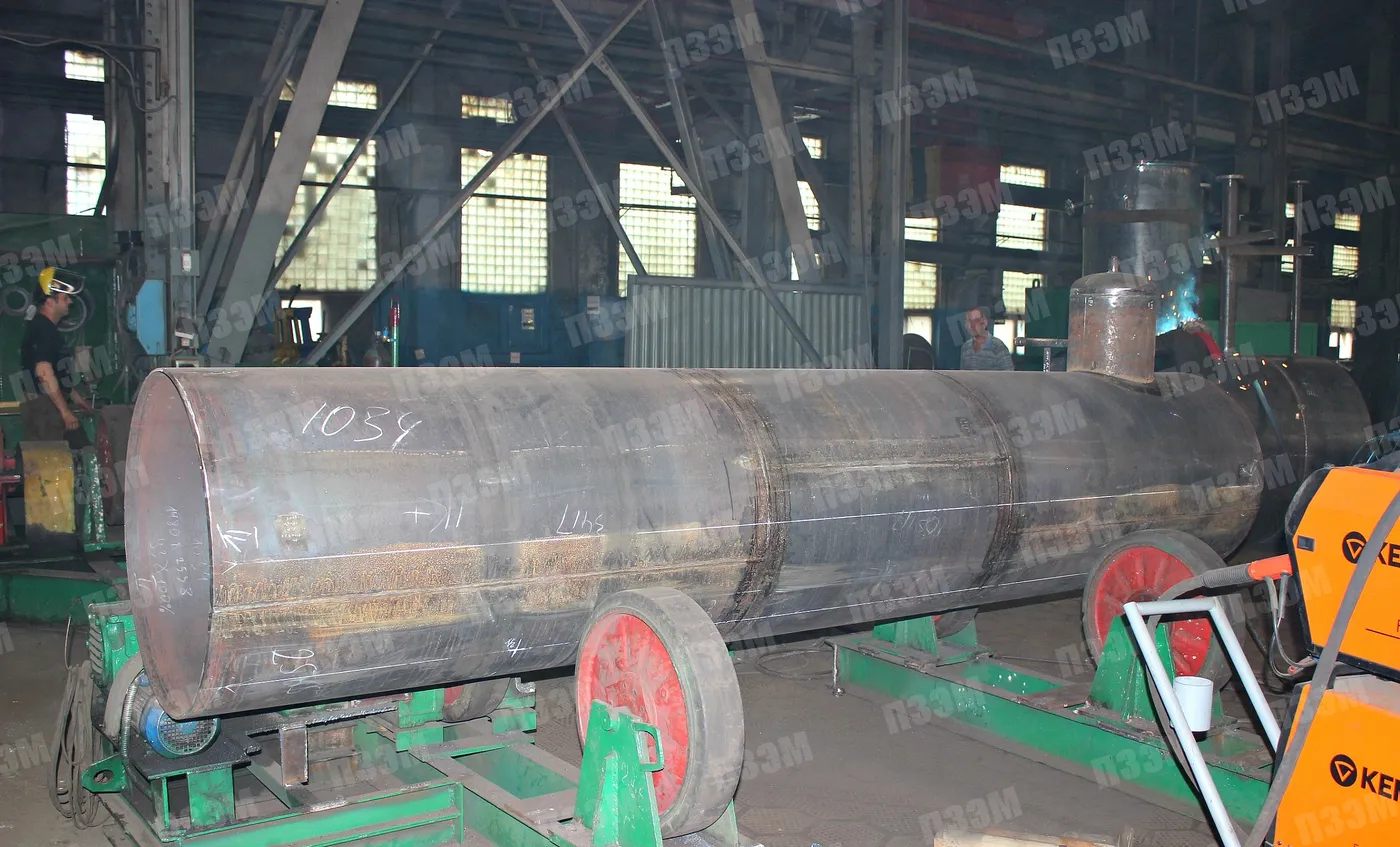

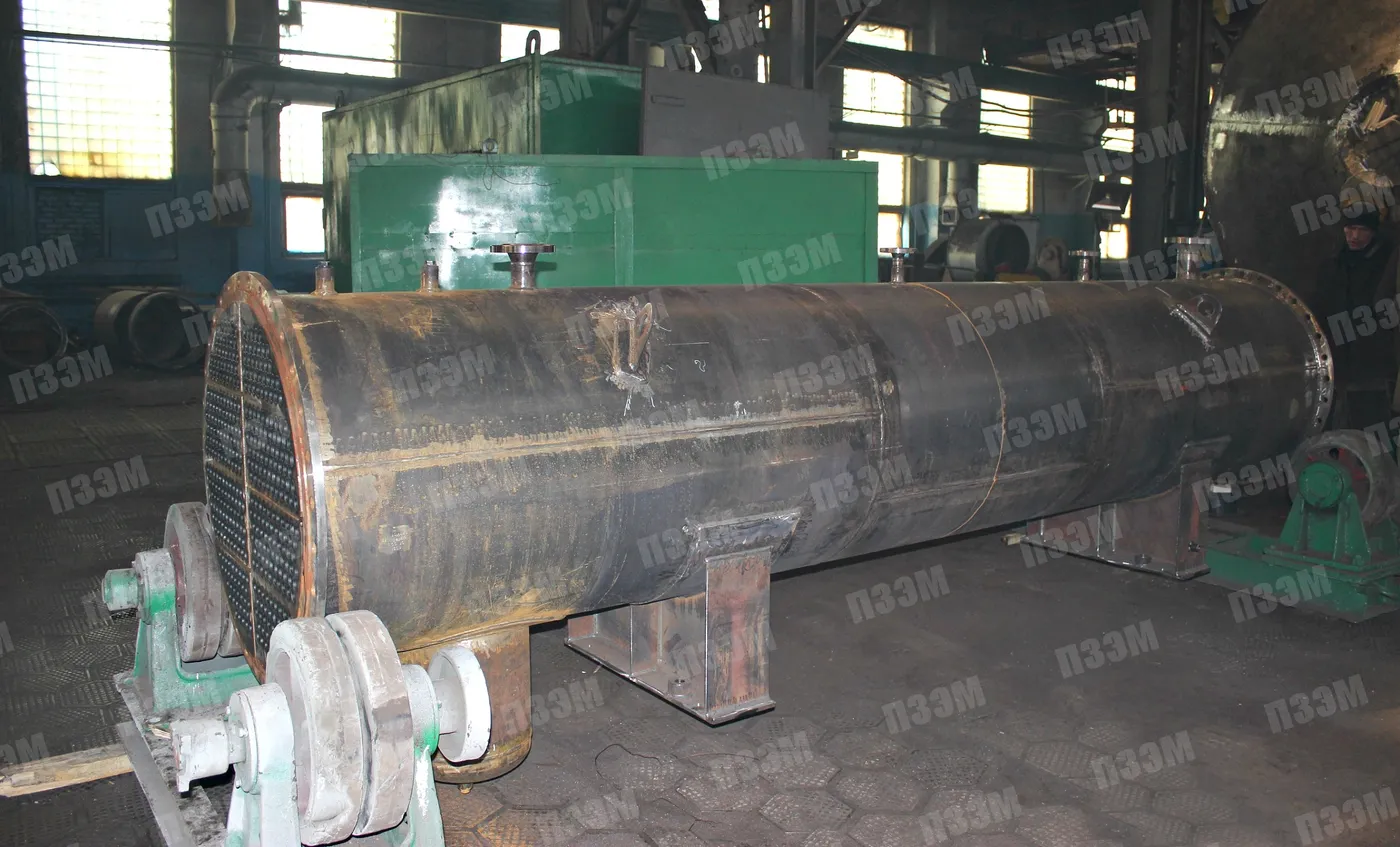

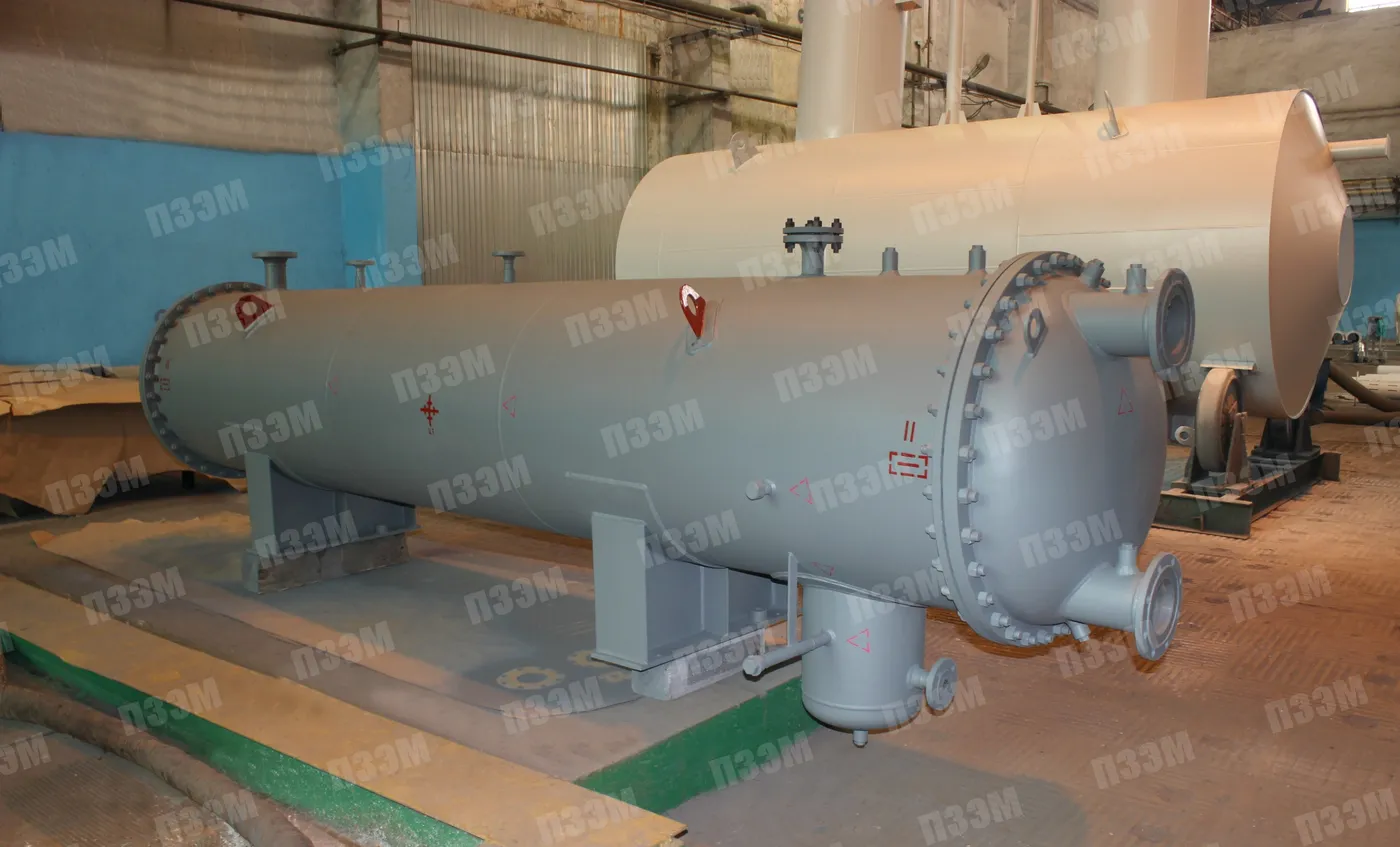

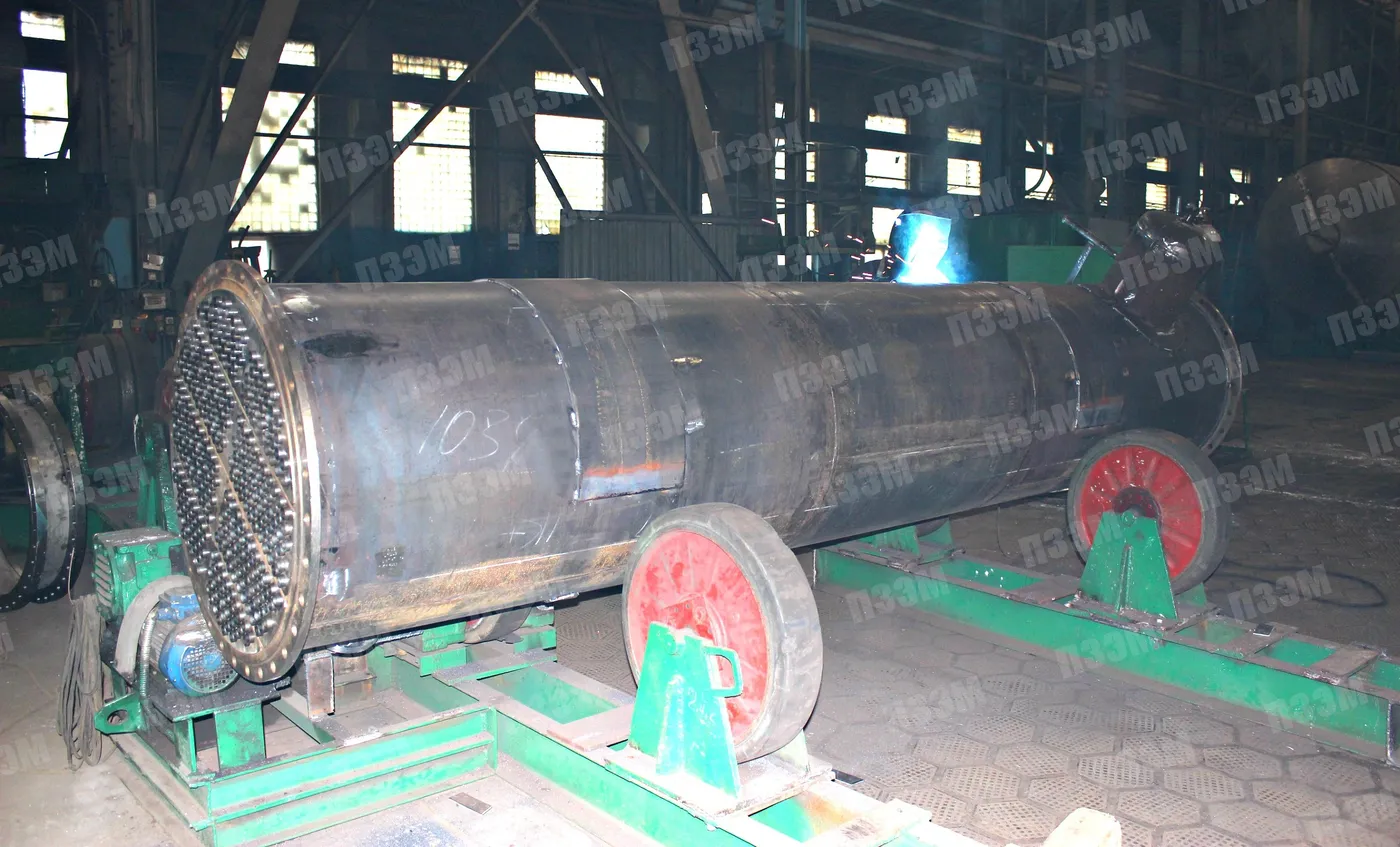

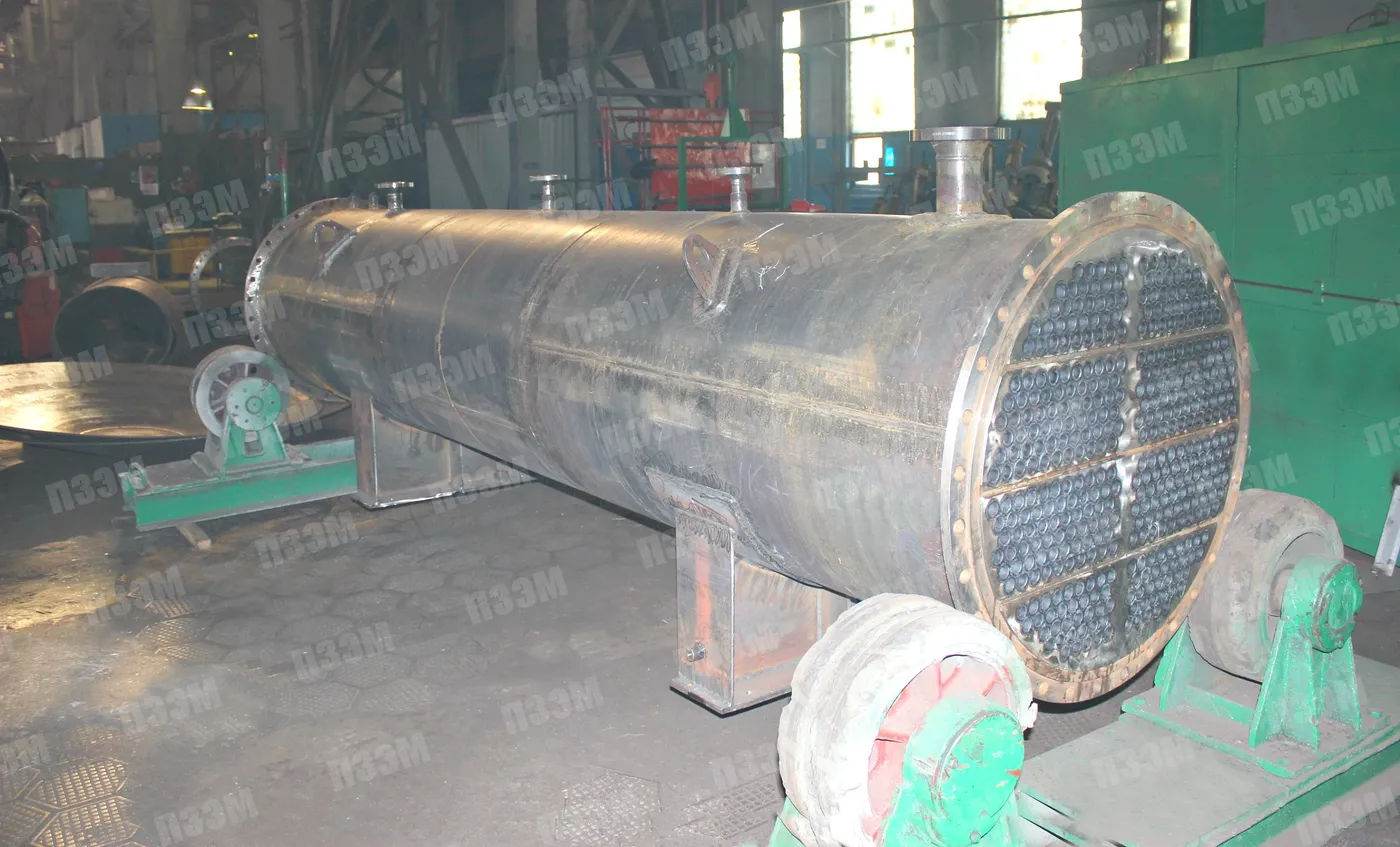

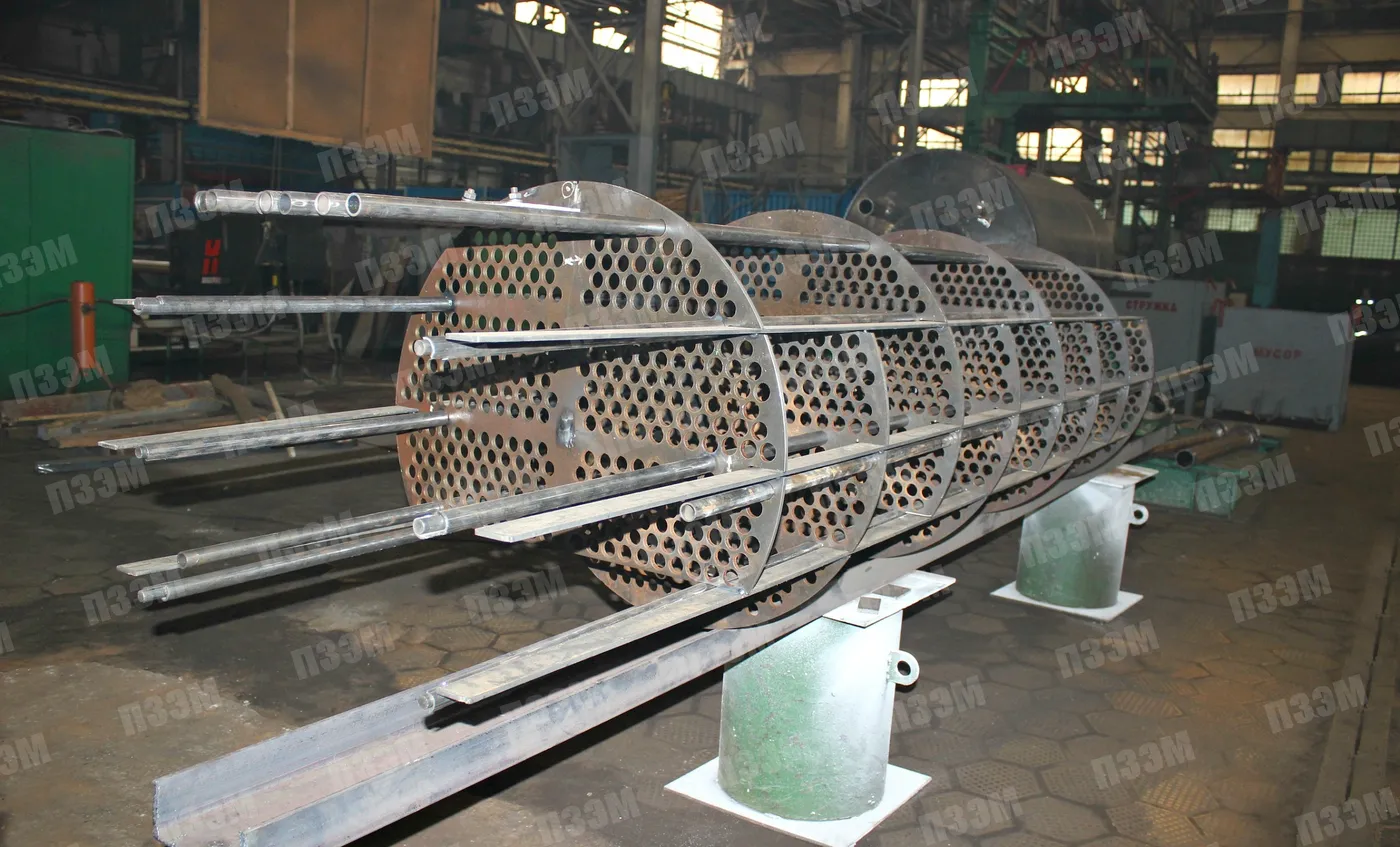

| Наименование (эскиз) | Конденсатор горизонтальный типа КТГ-125. Эскиз |
|---|
| Наименование рабочего пространства | Трубное / Межтрубное |
|---|
| Рабочая среда, трубное пространство | Вода |
|---|
| Рабочая среда, межтрубное пространство | аммиак |
|---|
| Группа аппарата по ГОСТ Р 52630-2012, трубное | 4 |
|---|
| Группа аппарата по ГОСТ Р 52630-2012, межтрубное | 1 |
|---|
| Давление рабочее, МПа (кгс/см²), трубное | 0,6 (6,0) |
|---|
| Давление рабочее, МПа (кгс/см²), межтрубное | 2,0 (20,0) |
|---|
| Давление расчетное, МПа (кгс/см²), трубное | 0,6 (6,0) |
|---|
| Давление расчетное, МПа (кгс/см²), межтрубное | 2,0 (20,0) |
|---|
| Температура рабочая, °C, трубное | минус 1... 40 |
|---|
| Температура рабочая, °C, межтрубное | минус 15... 47 |
|---|
| Расчетная температура стенки, °C, трубное | 40 |
|---|
| Расчетная температура стенки, °C, межтрубное | 47 |
|---|
| Класс опасности по ГОСТ 12.1.007-76, трубное / межтрубное | нет / 4 |
|---|
| Воспламеняемость по ГОСТ 12.1.044-89, трубное / межтрубное | нет / ГГ |
|---|
| Взрывоопасность по ГОСТ 30852.11.2002, ГОСТ 30852.5.2002, трубное / межтрубное | нет / да |
|---|
| Коррозионность, трубное / межтрубное | да / да |
|---|
| Основной материал | 09Г2С-12 ГОСТ 19281, теплообменные трубы – сталь 20 |
|---|
| Прибавка на коррозию, мм | 1,2 |
|---|
| Расчетный срок службы аппарата, лет | 12 |
|---|
| Поверхность теплообмена, м² | 121 |
|---|
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
|---|
| Сейсмичность, не более балл | 6 |
|---|
| Исполнение | горизонтальный, на двух седловых опорах; с отстойником (сборником) ⌀325 снизу |
|---|
| Диаметр корпуса, мм | ⌀800, толщина стенки 8 |
|---|
| Трубы теплообменные | 25х2,5, 394 трубы |
|---|
| Длина, мм | 4000+10 (между трубными решетками); габаритная 4600 |
|---|
| Высота габаритная, мм | 1420 |
|---|
| Испытания (ТТ п.2) | После проведения гидроиспытания аппарат просушить сжатым воздухом или инертным газом. |
|---|
| Маркировка фланцевых разъемов (ТТ п.3) | На корпусных фланцевых разъемах нанести метки, фиксирующие необходимое положение фланцевого разъема с указанием порядкового номера. Метки выполнить красной эмалью НЦ-132К ГОСТ 6631-74. |
|---|
| Покрытие/окраска | наружной поверхности – грунт-эмаль Яр/Исоат 0278 ТУ 2313-174-21743165-2000. Общая толщина покрытия 70-80 мкм. |
|---|
| Материал прокладок | Паронит ПОН-Б 2,0 ГОСТ 481-80 |
|---|

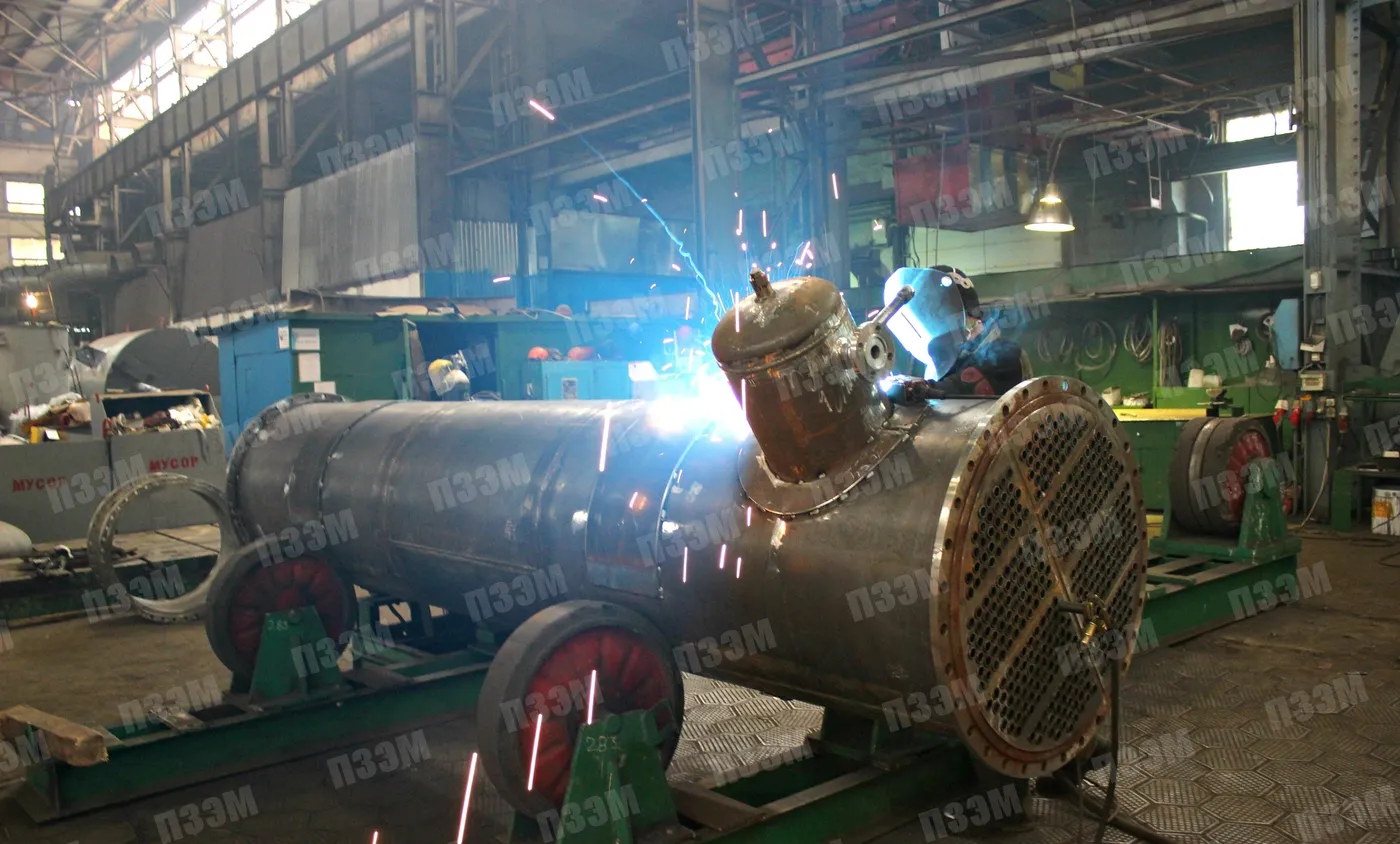

| Способ соединения теплообменных труб с трубной решеткой | обварка с развальцовкой |
|---|
| Контроль стыковых сварных швов | ультразвук/рентген в объеме 100% |
|---|
