Поликонденсатор Р2,3

Особенности

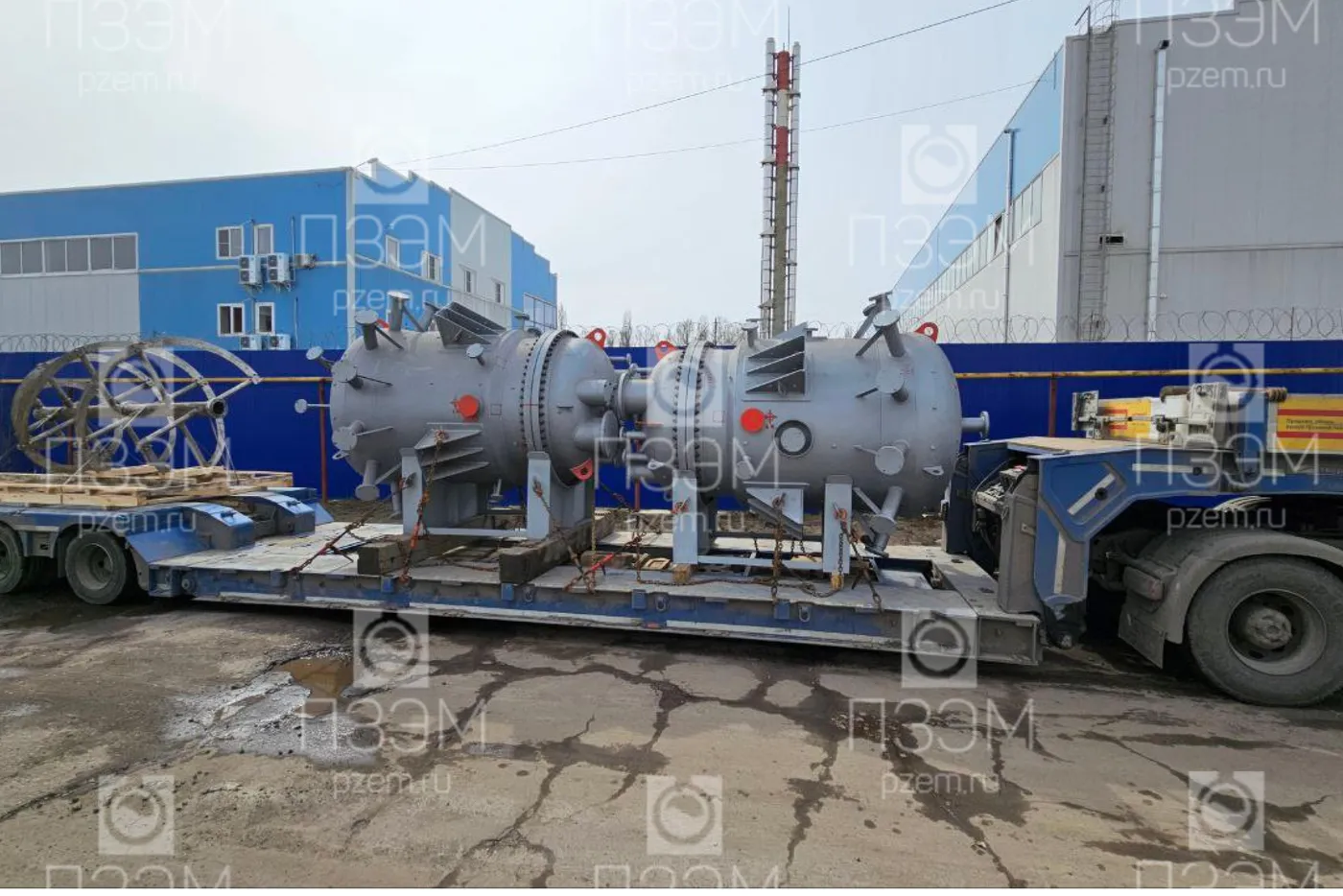

Негабарит

Исполнение: вертикальный, с рубашкой, коническим днищем и перемешивающим устройством; аппарат негабаритный

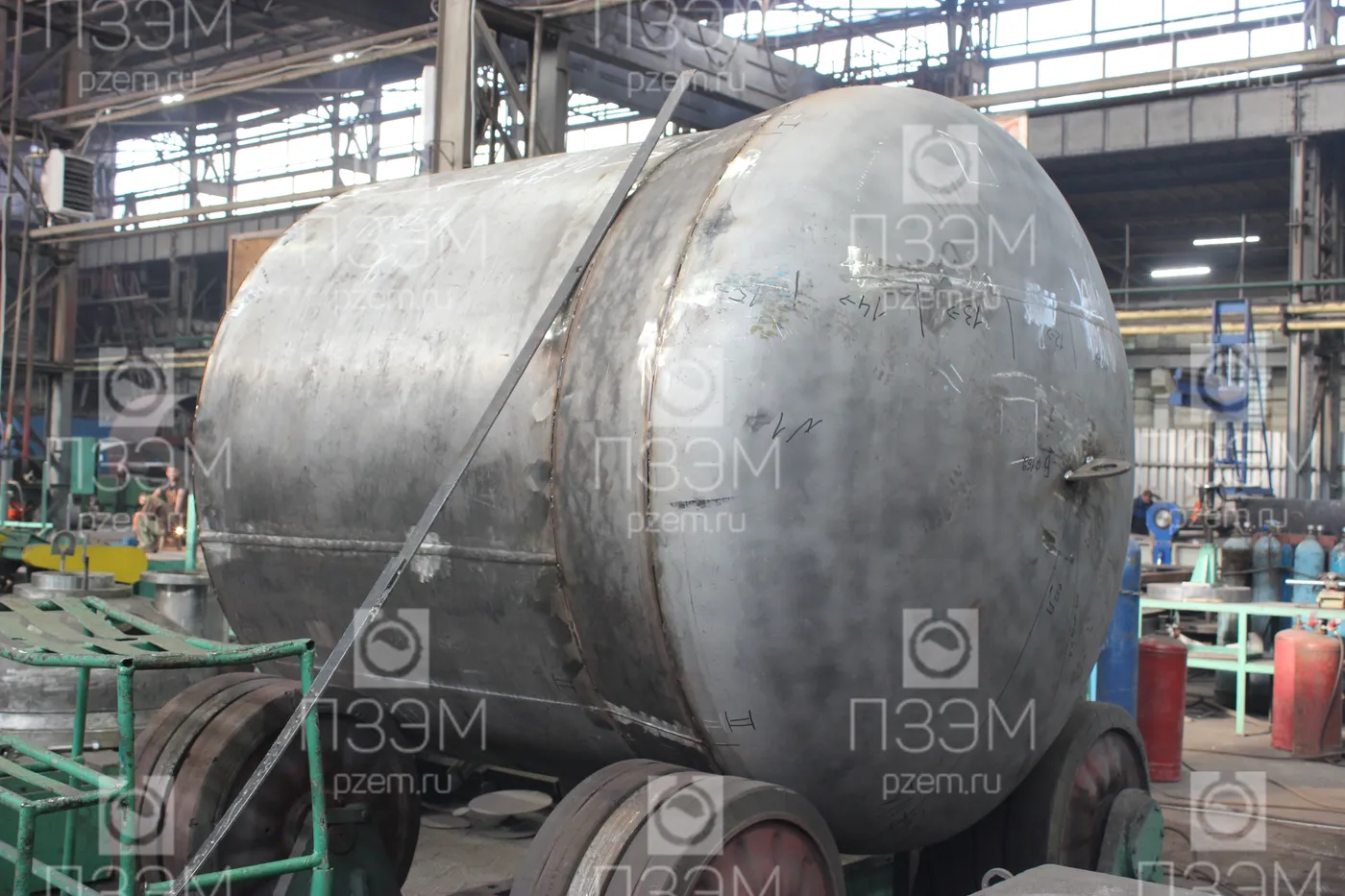

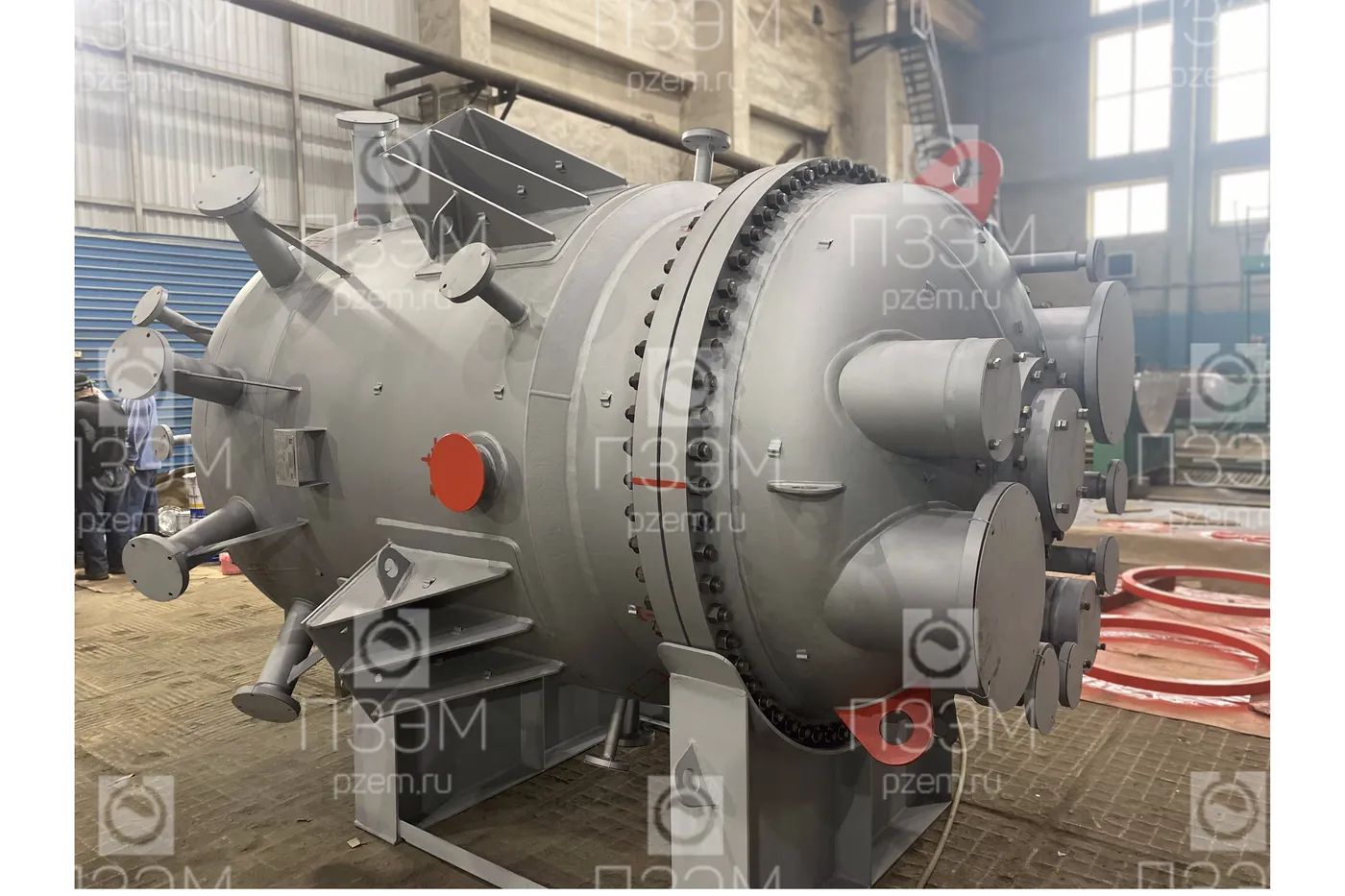

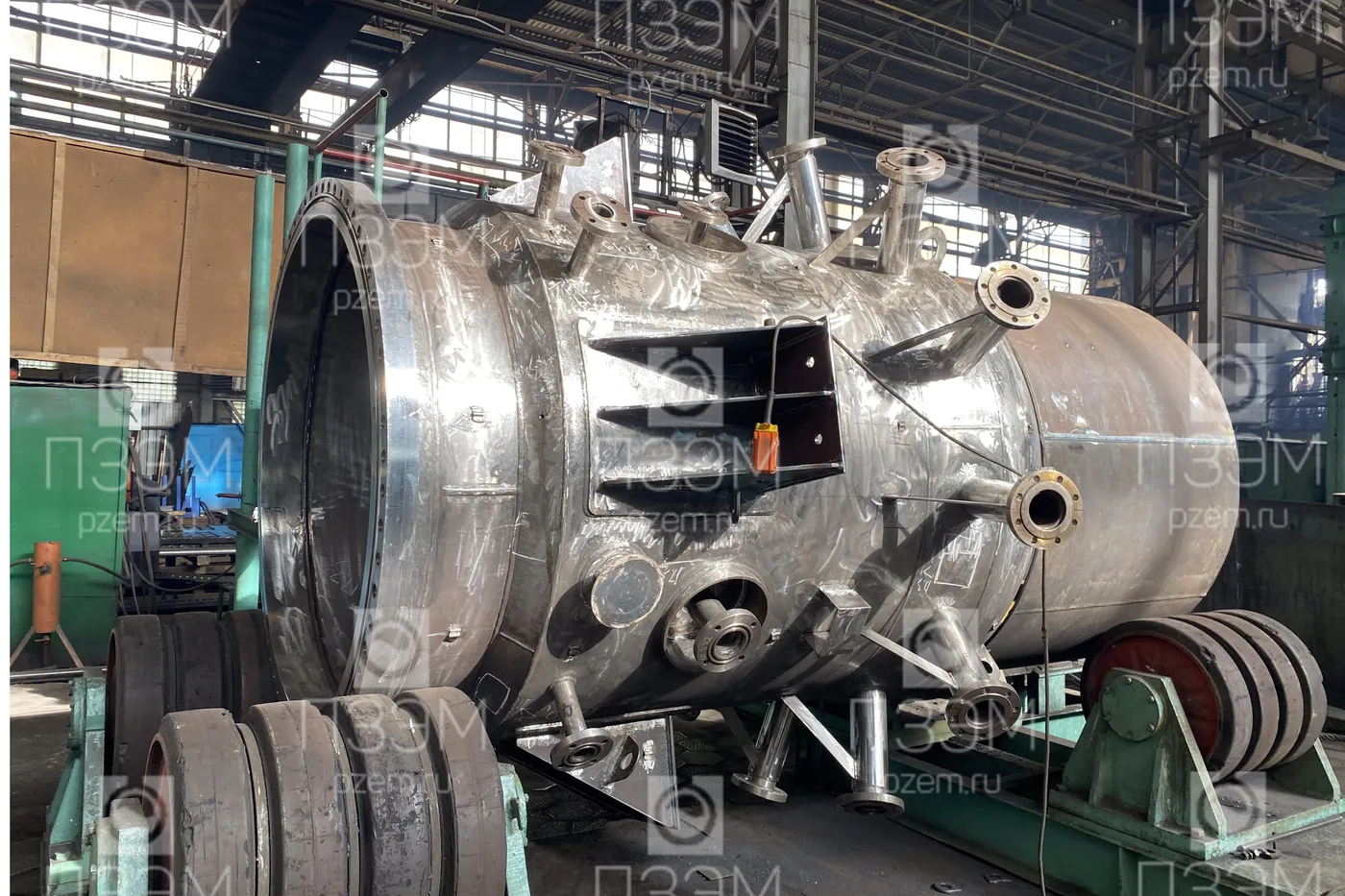

Для крупного предприятия химической промышленности изготовлен поликонденсатор объёмом 3 м³. Масса — 4225 кг, давление — 0,6 МПа, материал исполнения — сталь AISI316TI.

Назначение аппарата	Для осуществления технологического процесса
Пространства	Реактор; Рубашка
Группа аппарата по ГОСТ 34347-2017 (реактор / рубашка)	1 / 1
Группа рабочей среды по ТР ТС 032/2013 (реактор / рубашка)	1 / 1
Категория аппарата по ТР ТС 032/2013 (реактор / рубашка)	1 / 1
Вместимость, м³ (реактор / рубашка)	3 / 2
Давление рабочее max, МПа (кгс/см²) (реактор / рубашка)	0,4 (4) / 0,4 (4)
Давление рабочее min, реактор	вакуум
Давление расчетное внутр., реактор, МПа (кгс/см²)	0,6 (6)
Давление расчетное наруж., реактор, МПа (кгс/см²)	0,1 (1)
Давление расчетное, рубашка, МПа (кгс/см²)	0,5 (5)
Рабочая температура среды, °C (реактор / рубашка)	250 / 270
Расчетная температура, °C (реактор / рубашка)	270 / 280
Минимально допустимая температура рабочей среды в оборудовании, поддерживаемая подогревателем, °C	240
Рабочая среда, реактор	1,4-бутандиол (CAS 110-63-4); Олигомеры полиэфирные
Рабочая среда, рубашка	Высокотемпературный органический теплоноситель (ТАВ-330 или аналоги)
Класс опасности по ГОСТ 12.1.007-76 (реактор / рубашка)	2 / 3
Коррозионность	да
Агрегатное состояние	жидкость
Класс взрывоопасной зоны по ПУЭ	В-1г
Электрообогрев аппарата	Да
Теплоизоляция аппарата	Да
Тип аппарата	ВЭЭ
Термообработка	Нет
Исполнение	вертикальный, с рубашкой, коническим днищем и перемешивающим устройством; аппарат негабаритный

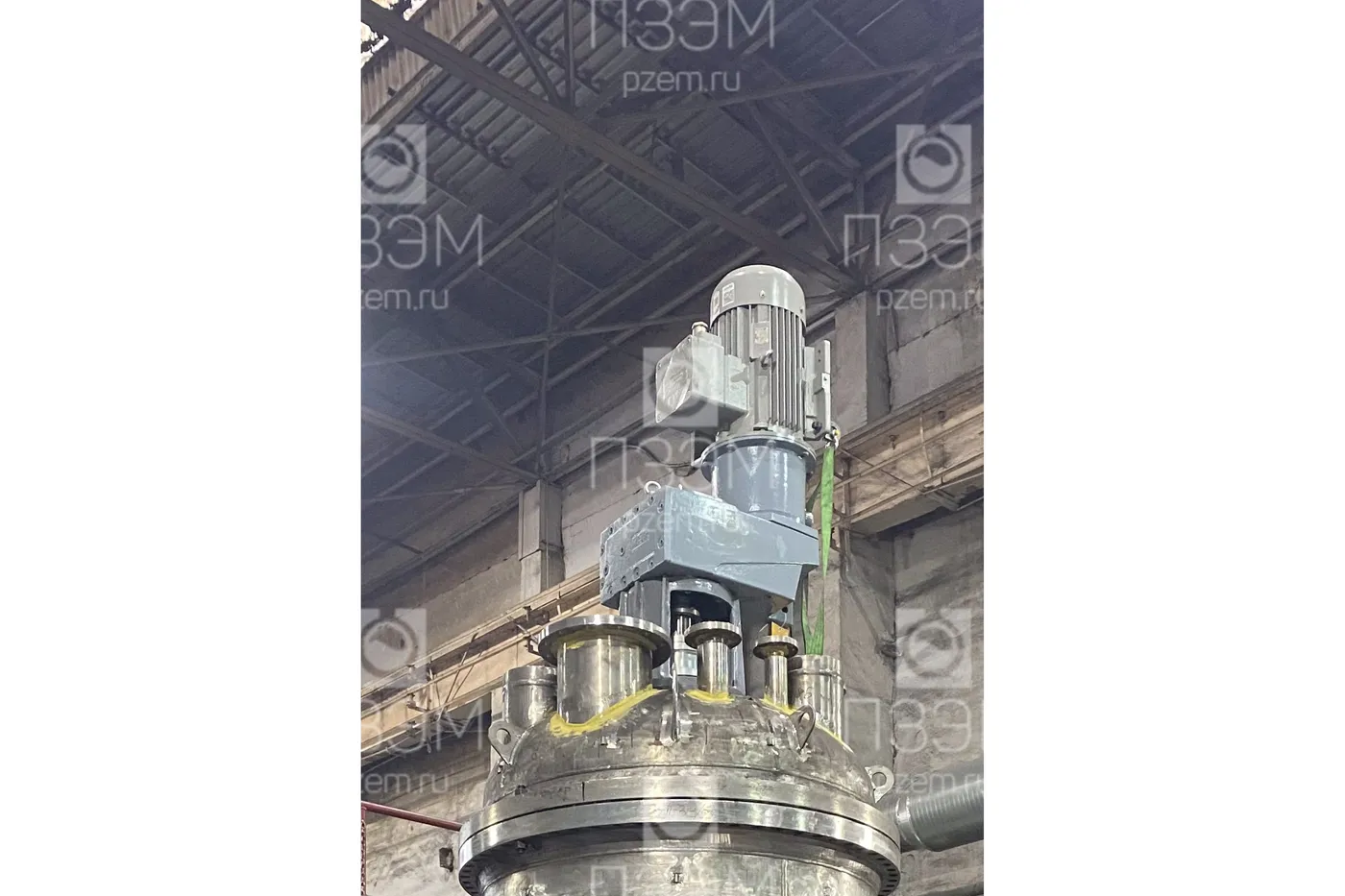

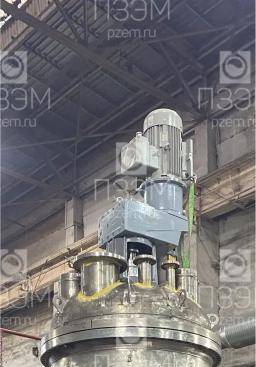

Перемешивающее устройство	Аппарат может работать с мешалкой МДСН 1300/40-380/37/2-В-Е-У1 ТУ 3618-012-43906337-2011 (материал деталей, соприкасающихся с перемешиваемой средой – AISI 316Ti), диаметр мешалки ленточного типа 1300 мм
Испытание	Аппарат испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением в соответствии с ГОСТ 34347-2017
Покрытие/окраска	Антикоррозионное покрытие: наружная поверхность опор – эмаль антикоррозионная термостойкая "Церта" ТУ 2312-001-43248846-2000, цвет-серебристый, общая толщина покрытия – 35-40 мкм
Изоляция	Аппарат подлежит теплоизоляции на месте монтажа. Материалы для теплоизоляции не входят в комплект поставки завода-изготовителя. На заводе-изготовителе установить скобы (С1) для крепления теплоизоляции.

Обозначение	Назначение	DN	PN, МПа
А	Вход олигомеров	80	1,6
Б	Выход полимера	125	1,6
В, В1	Выход паров (подсоединение конденсатора ...)	300	1,6
Г	Вход азота	25	1,6
Г1	Воздушка на крышке реактора	50	1,6
Д	Для датчика давления	50	1,6
Е	Для предохранительного клапана рубашки	50	1,6
Е1	Для предохранительного клапана реактора	50	1,6
Ж, Ж1	Смотровое стекло	170	0,6
К1, К2	Для уровнемерной камеры	50	1,6
Л	Для датчика температуры (рубашка)	50	1,6
М	Для датчика давления	50	1,6
Н	Для датчика температуры (реактор)	50	1,6
О	Вход ВОТ	50	1,6
П	Слив ВОТ	32	1,6
П1	Воздушка ВОТ	32	1,6
С	Для уравнивания уровня между поликонденсаторами	80	1,6
Т1…Т12	Для ТЭНов электрообогрева рубашки	100	1,6
У	Для перемешивающего устройства	–	–
Ф	Технологический	G 1/4	–
