Сепаратор нефтегазовый со сбросом воды НГСВ-1 объемом 80 м³ на 1,0 МПа
Особенности
Инспекционная приёмка

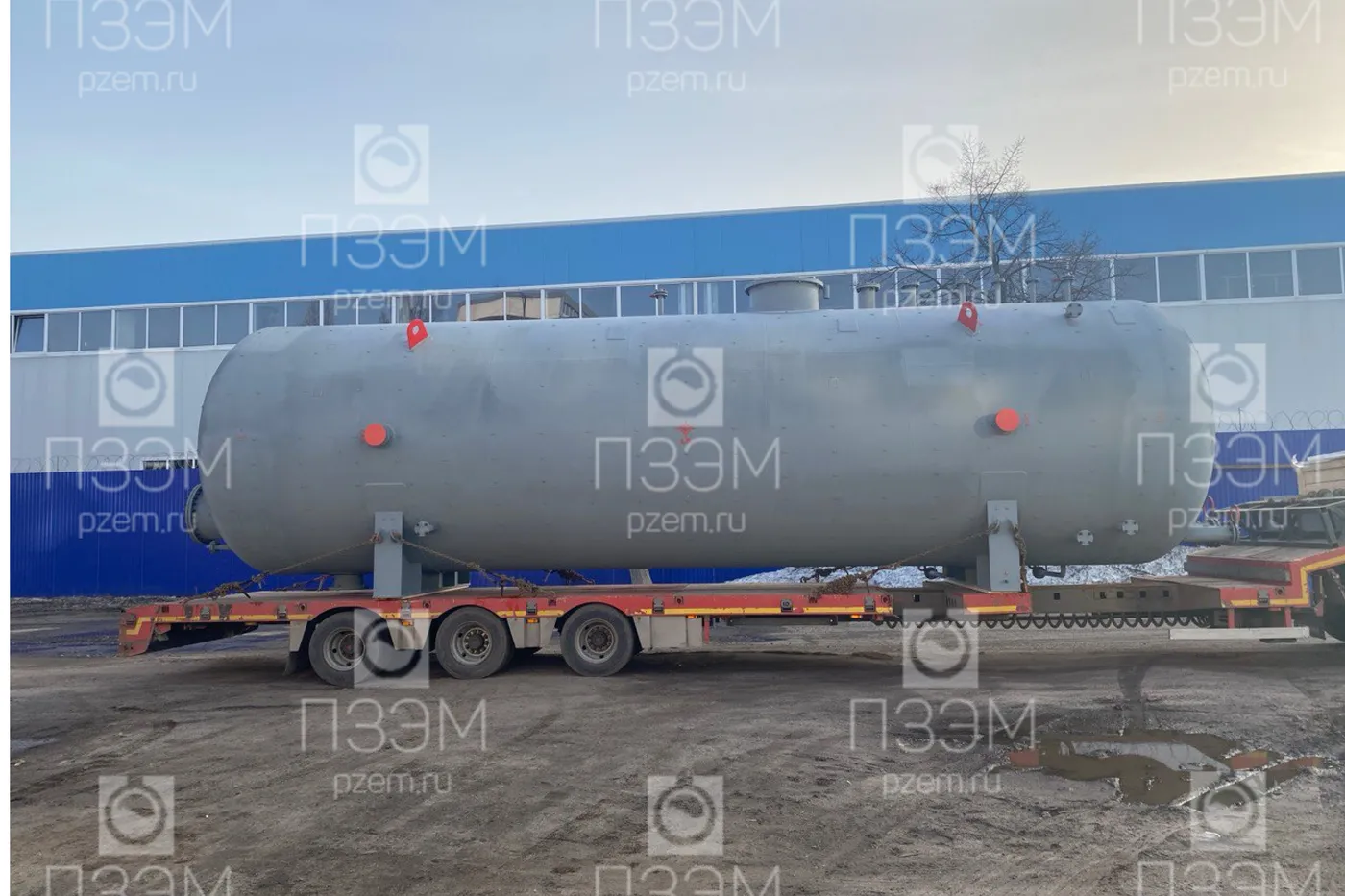

Негабарит

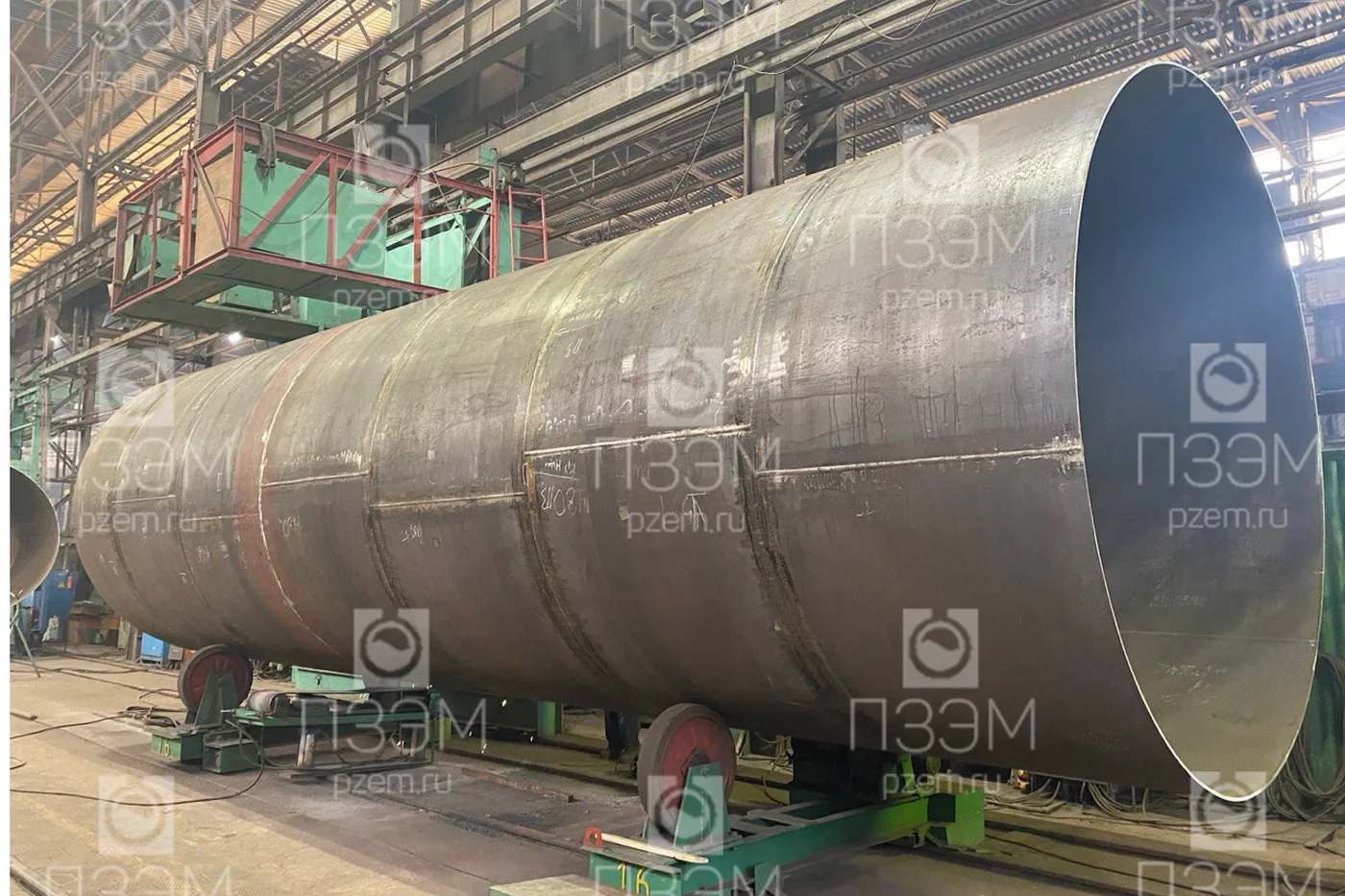

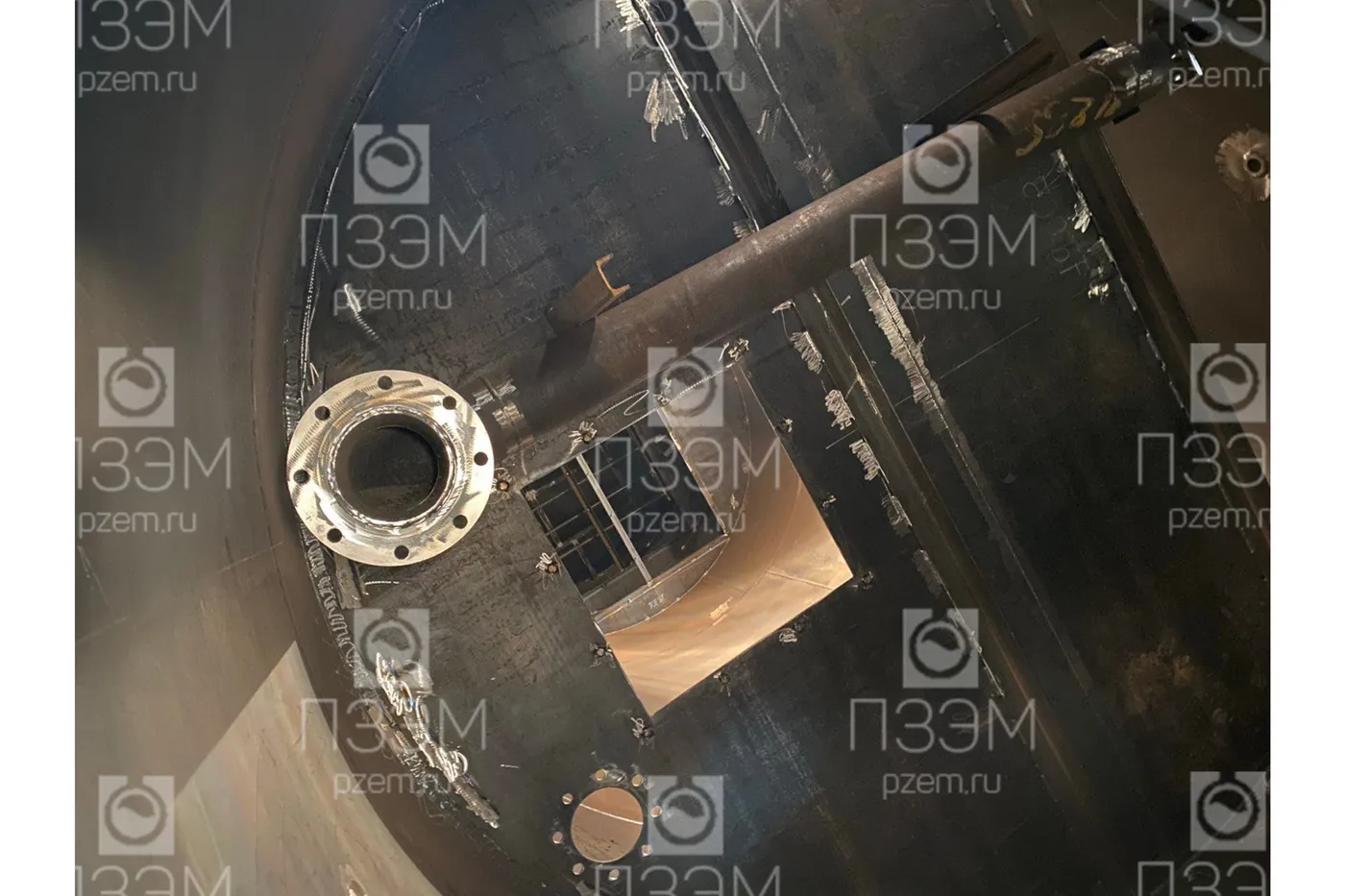

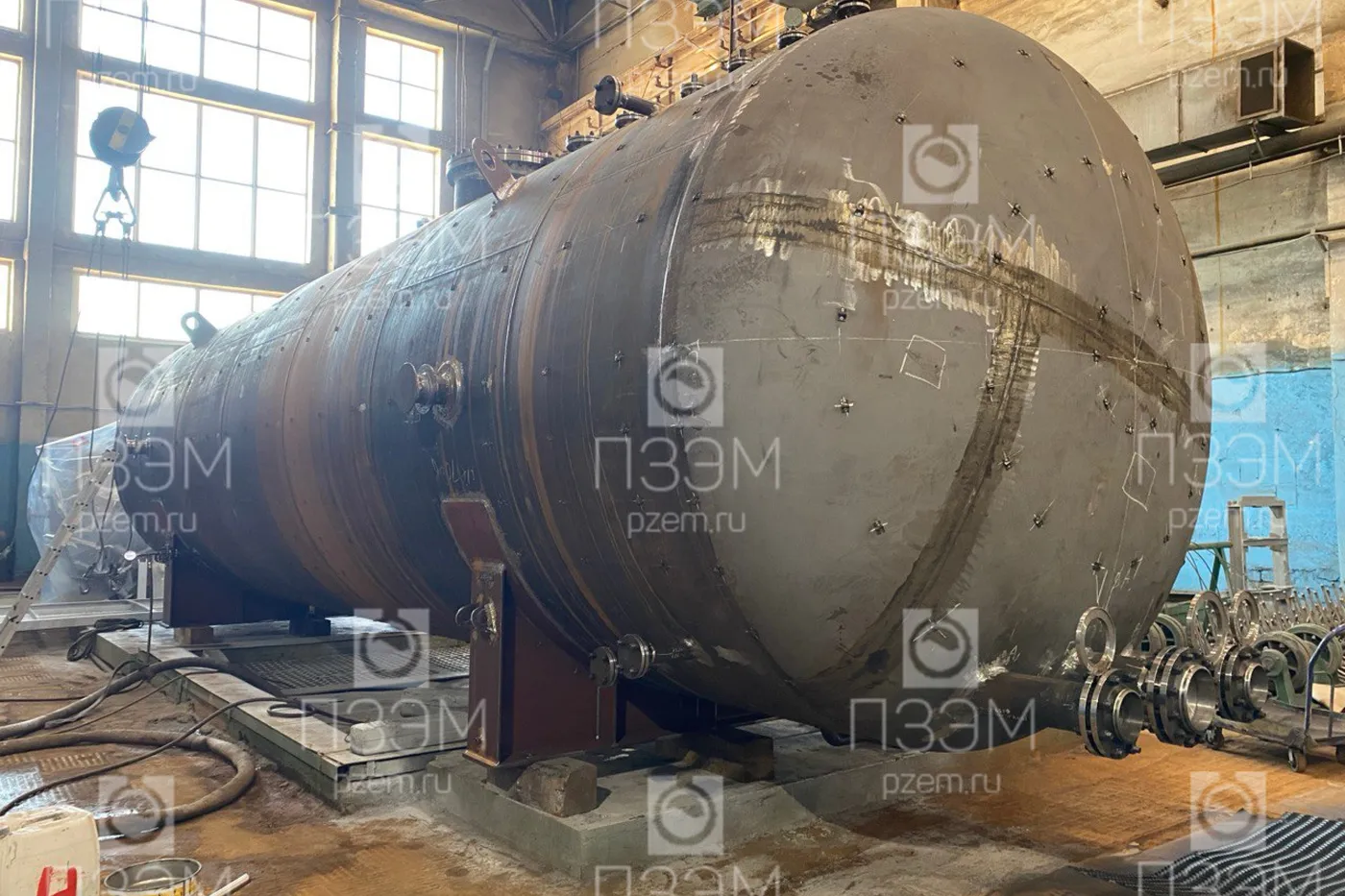

Изготовлен нефтегазовый сепаратор со сбросом воды НГСВ объёмом 80 м³ для разделения нефти и воды. Корпус выполнен из стали 09Г2С, рабочее давление — 1,0 МПа, масса аппарата — 16 750 кг.

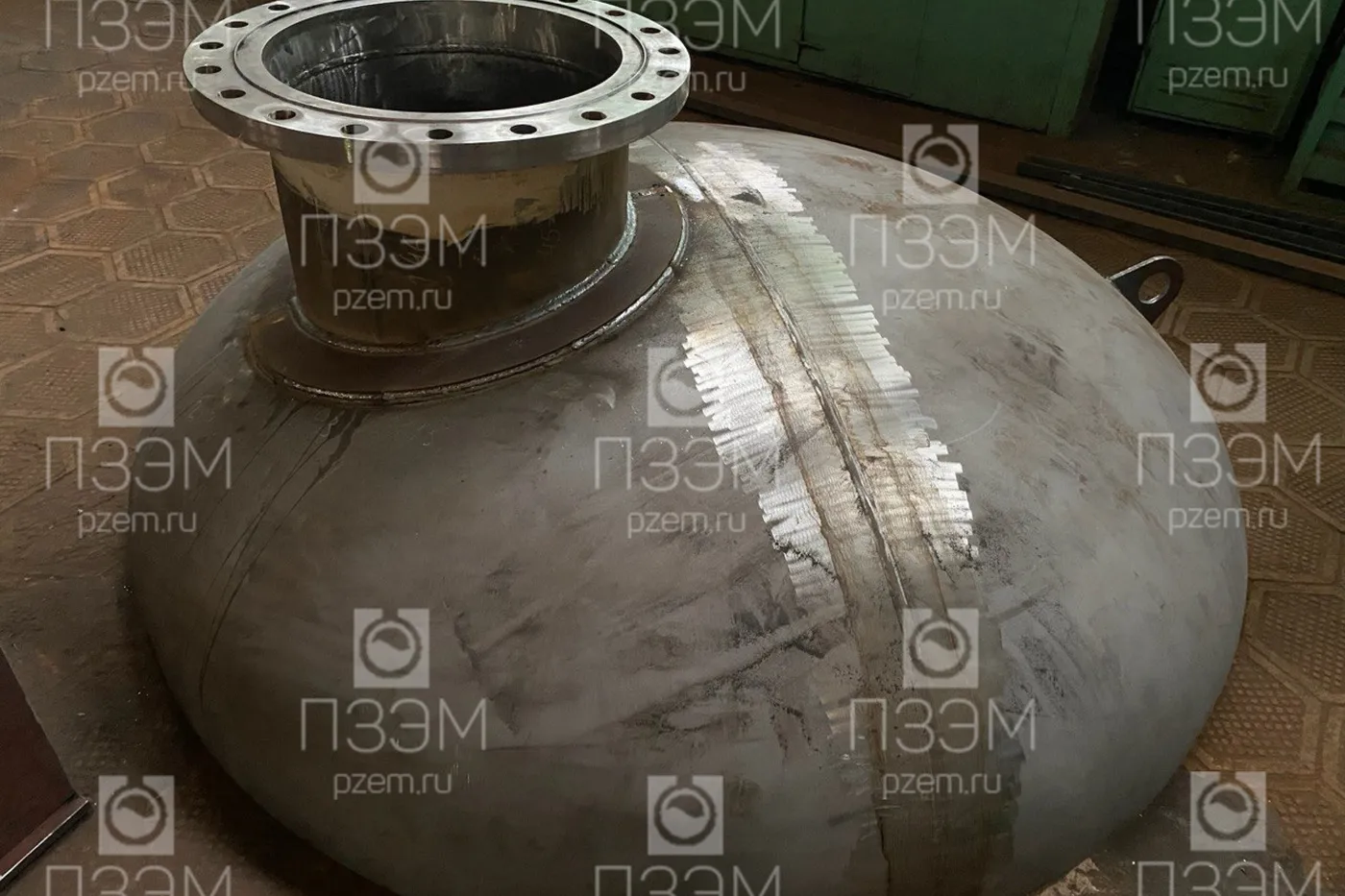

| Назначение аппарата | для отделения из газожидкостного потока попутного нефтяного газа и разделения жидкостной фракции по плотности на нефть и воду |
|---|---|
| Условное обозначение оборудования | НГСВ-1,0-3000-80,0-И-У-С0 |
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа рабочей среды по ТР ТС 032 | 1 |
| Категория аппарата по ТР ТС 032 | 1 |
| Объем аппарата, м³ | 80 |
| Вместимость, м³ | 77 |
| Давление рабочее, не более, МПа (кгс/см²) | 1,0 (10,0) |
| Давление расчетное, изб., МПа (кгс/см²) | 1,0 (10,0) |
| Рабочая температура среды min / max, °C | 5 / 55 |
| Пробное давление гидравлическое, МПа (кгс/см²) | 1,4 (14,0) |
| Минимально допустимая отрицательная температура стенки под давлением, °C | минус 37 |
| Расчетная температура стенки с учетом пропарки, °C | 120 |
| Наименование рабочей среды | продукция скважин (нефтесодержащая жидкость), сточная вода, следы нефти |
| Физическое состояние среды | газосодержащая жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности по ГОСТ 31610.20-1-2020 | IIA |
| Группа взрывоопасности по ГОСТ 31610.20-1-2020 | Т3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Производительность при нормальных условиях, м³/сут | по жидкости (нефть+вода) 2772; по нефти 1710; по пластовой воде 1062; по газу 9302 |
| Плотность (при условии Т=20°C), кг/м³ | нефть 886-910; вода 1115 |
| Класс зоны по ПУЭ | В-Iг |
| Класс зоны по федеральному закону от 22.07.2008 № 123-ФЗ | 2 |
| Расчетный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Место установки | наружная установка |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал ответных фланцев | Сталь 20 ГОСТ 1050-2013 |
| Крепежные изделия | Ст. 40Х ГОСТ 4543-2016 |
| Тип прокладок | плоские, ПМБ ГОСТ 481-80 |
| Сейсмичность, балл не более | 6 |
| Климатическое исполнение по ГОСТ 15150-69 | У |
| Тип аппарата в соответствии с ТУ | ГЭЭ (горизонтальный с эллиптическими днищами) |
| Состояние поставки | аппарат в собранном виде с неустановленными деталями, выходящими за транспортные габариты |
| Испытания | Аппарат испытать на заводе изготовителе на прочность и герметичность пробным гидравлическим давлением в течение не менее 30 минут. Строповые устройства поз. 29 испытать статической нагрузкой 20398 кгс |
| Покрытие/окраска | наружная поверхность аппарата, опор: композиция Цинотан ТУ 2312-017-12288779-2003 – 2 слоя, толщина одного слоя – 60 мкм, общая толщина не менее 120 мкм; внутренняя поверхность: Цинотан ТУ 2312-017-12288779-2003 – 100 мкм + ФЕРРОТАН ТУ 2312-036-12288779-2003 – 100 мкм, общая толщина не менее 200 мкм; строповые устройства – грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002 |
| Изоляция | Аппарат подлежит теплоизоляции. Теплоизоляцию выполнить на месте монтажа силами, средствами и за счет Заказчика. На заводе-изготовителе установить скобы для крепления теплоизоляции (ГОСТ 17314-81). Материалы для теплоизоляции не входят в комплект поставки |
| Гарантийный срок | 24 месяца со дня ввода аппарата в эксплуатацию, но не более 36 месяцев со дня поставки (отгрузки) заводом-изготовителем |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А1 | Вход продукта | 150 | 1,6 |
| В1 | Выход воды | 150 | 1,6 |
| Г1 | Выход нефти | 200 | 1,6 |
| Д1 | Для уровнемера межфазного | 100 | 1,6 |
| Ж1, Ж2 | Для выносного уровнемера | 50 | 1,6 |
| З1, З2 | Дренаж | 50 | 1,6 |
| И1 | Для СППК | 50 | 1,6 |
| К1, К2 | Для сигнализатора уровня | 50 | 1,6 |
| М1 | Пропаривание | 50 | 1,6 |
| Н1 | Для датчика давления | 50/М20х1,5 | 1,6 |
| П1 | Для манометра | 50/М20х1,5 | 1,6 |
| С1 | Для датчика температуры | 50/М20х1,5 | 1,6 |
| Т1 | Для термометра | 50/М20х1,5 | 1,6 |
| У1 | Люк-лаз | 800 | 1,6 |
| У2 | Люк-лаз | 600 | 1,6 |
| Ч1 | Для зачистки | 300 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 17314-81
- ГОСТ 26.008-85
- ГОСТ 28759.3
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
