Отстойник ОВ-80-2800-0,6 объемом 80 м³
Особенности
Северное исполнение
Климатическое исполнение УХЛ1, минимальная температура стенки −5 °C.

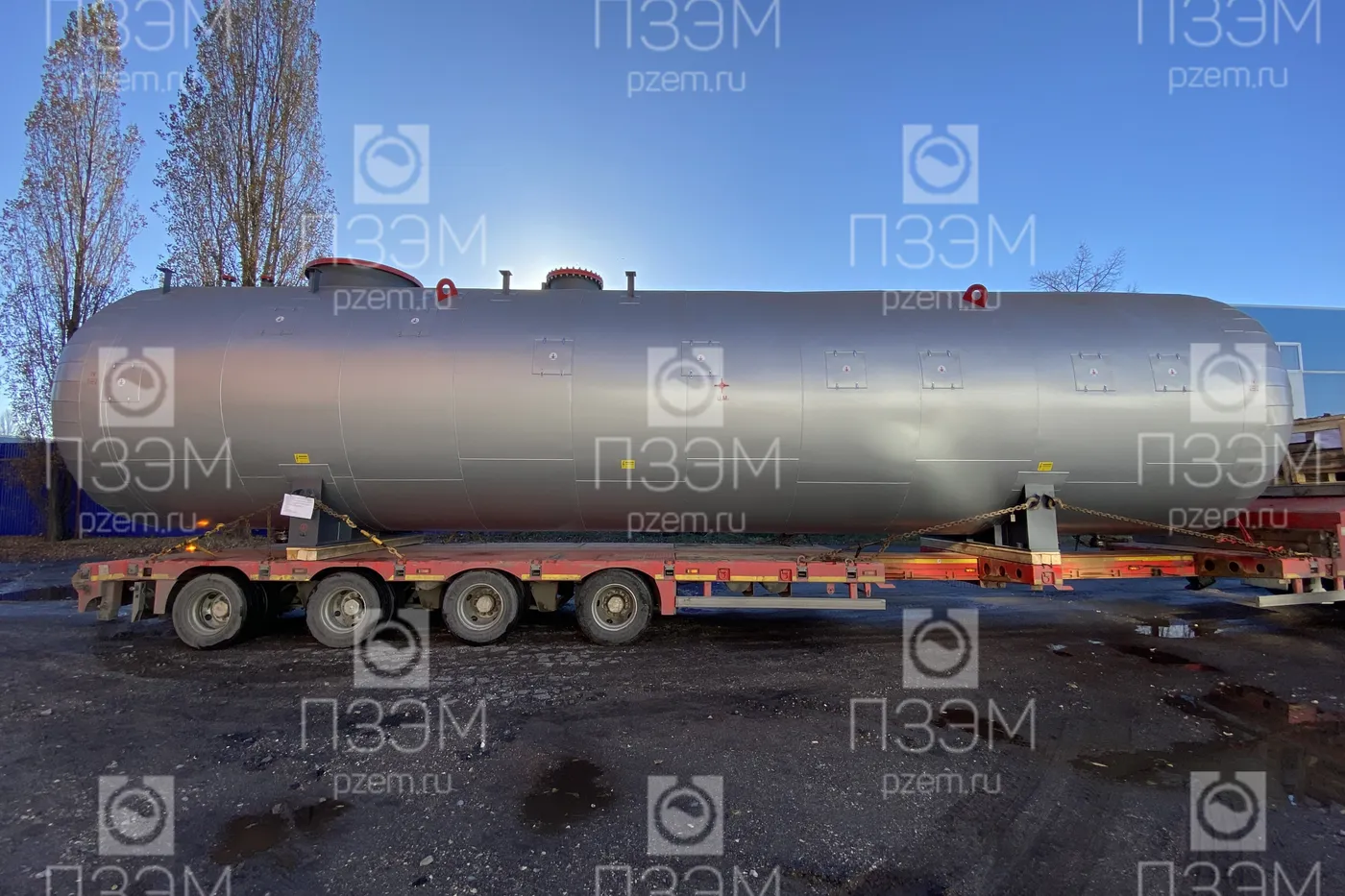

Негабарит

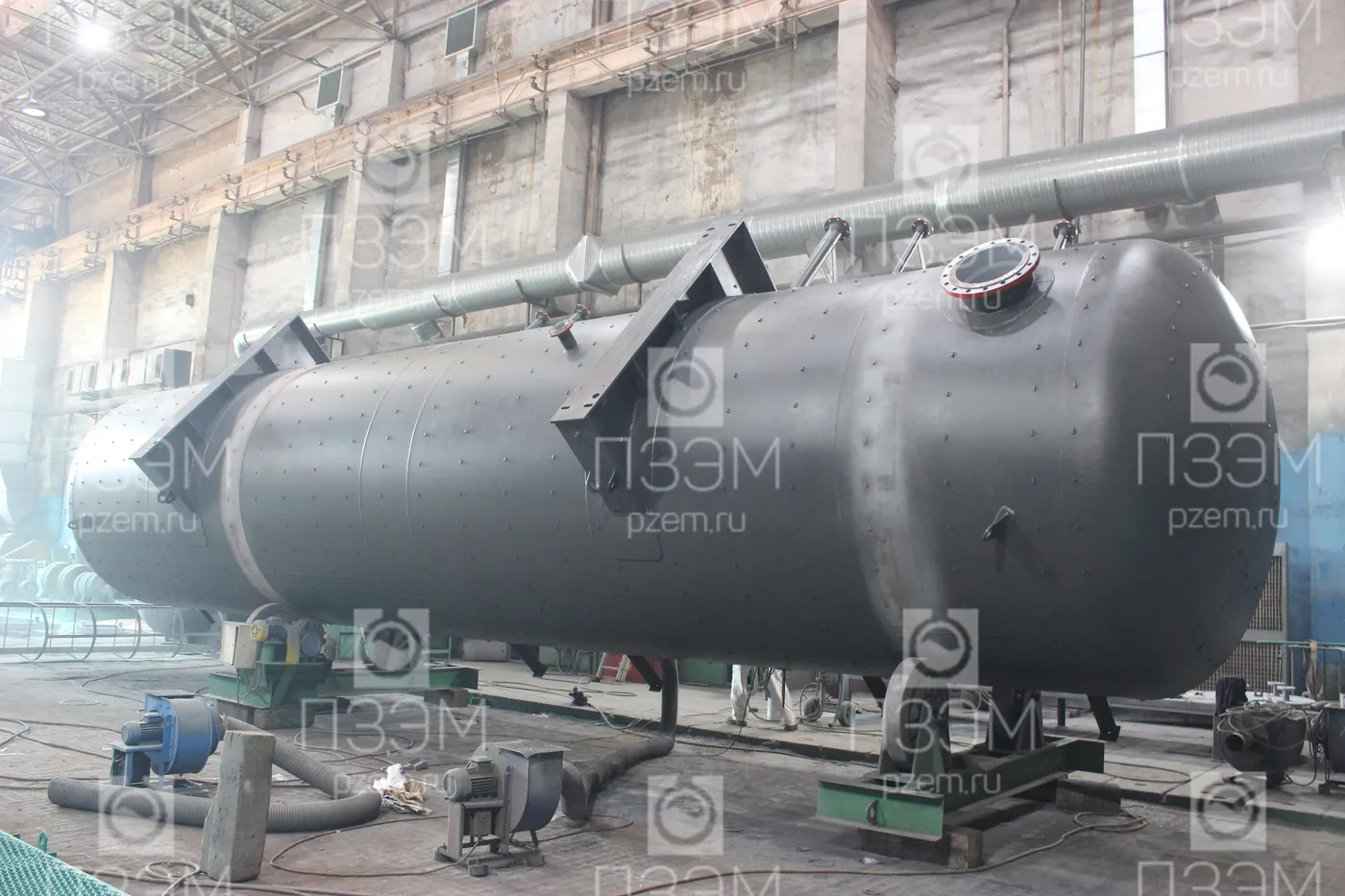

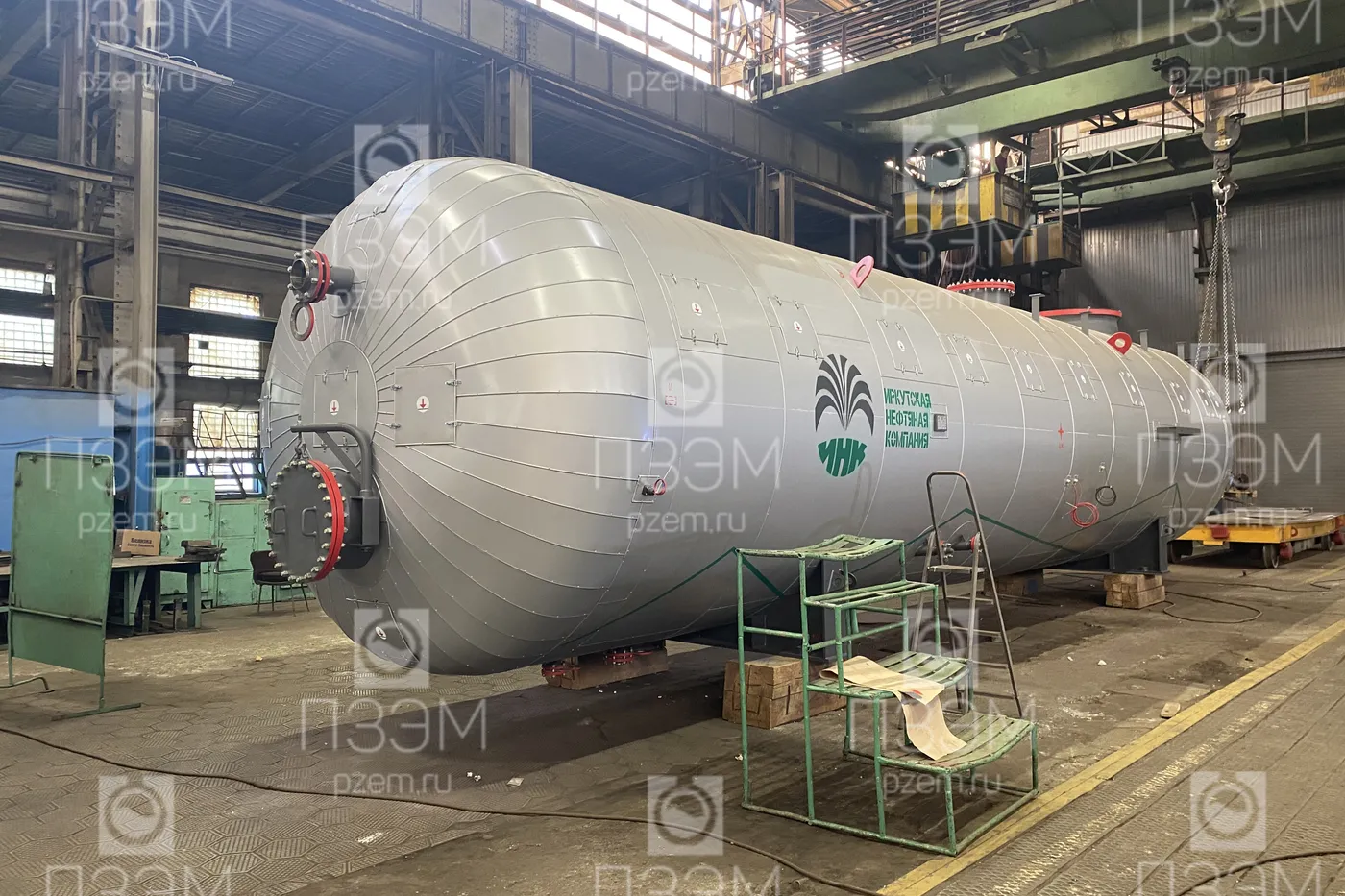

Для Иркутской нефтяной компании изготовлен отстойник воды ОВ-80-2800-0,6 объёмом 80 м³. Масса — 14900 кг, давление — 0,6 МПа, материал исполнения — сталь 09Г2С.

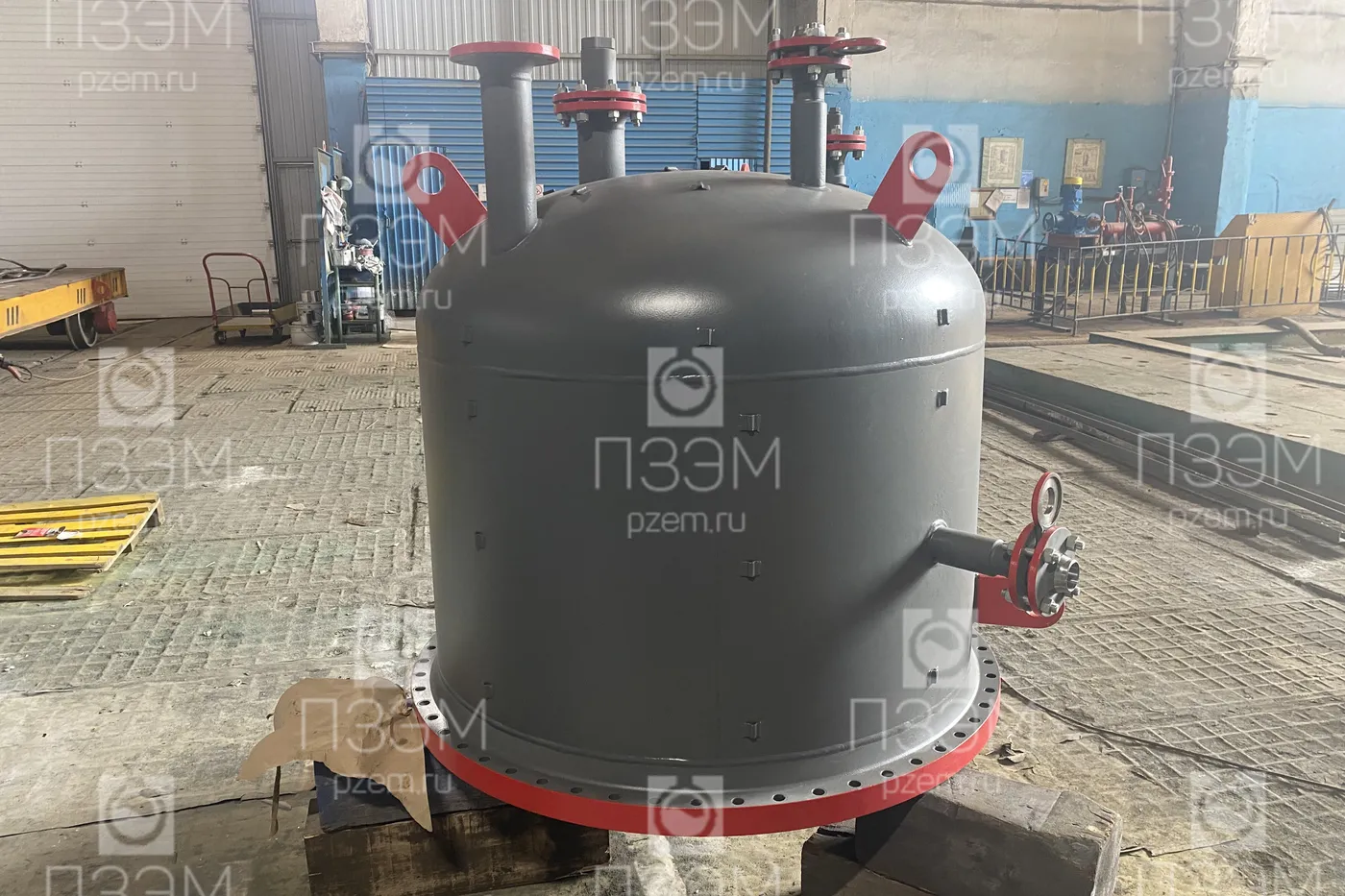

| Рабочее пространство | аппарат |
|---|---|
| Назначение аппарата | для технологических процессов |
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Объем внутренний, м³ | 80 |
| Давление рабочее, МПа (кгс/см²) | 0,1...0,15 (1,0...1,5) |
| Давление расчетное, МПа (кгс/см²) | 0,6 (6,0) |
| Рабочая температура среды минимальная, °C | минус 5 |
| Рабочая температура среды максимальная, °C | 65 |
| Температура пропарки, °C | 120 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | минус 5 |
| Рабочая среда | нефть, вода, нефтяной газ |
| Физическое состояние среды | газ, жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности смеси по ГОСТ 30852.5-2002, ГОСТ 30852.11-2002 | IIA-T3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Прибавка для компенсации коррозии, мм | 3,0 |
| Назначенный срок службы, лет | 20 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал прокладок | Паронит ПМБ ГОСТ 481-80 |
| Материал крепежных изделий (гаек, шпилек) | сталь 40Х оц. ГОСТ 4543-2016 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 6 |
| Класс зоны по ПУЭ | В-1г |
| Климатическое исполнение | УХЛ1 (минус 60°C) |
| Место установки | на открытой площадке |
| Специальные требования: термообработка | нет |
| Специальные требования: теплоизоляция | да |
| Специальные требования: электрообогрев | да |
| Тип аппарата | ГЭЭ |
| Масса металлоконструкций (лестница-стремянка, площадка обслуживания, ограждения), кг | 1600 |
| Диаметр, мм | ф2800 |
| Длина габаритная, мм | 13951 |
| Высота габаритная, мм | 4780 |
| Ширина габаритная (по опорам), мм | 3020 |
| Расстояние между опорами, мм | 7600 |
| Диаметр колпака (штуцер К), мм | ф1200 |
| Исполнение | горизонтальный, на двух седловых опорах (неподвижная и подвижная) |
| Площадка обслуживания | площадка обслуживания с ограждением и лестницей-стремянкой на верху аппарата, длина 5800 мм (схема расположения) |
| Толщина стенок | 10 мм – обечайка, 12 мм – днище |
| Объем неразрушающего контроля | 100% УЗД (РГ) |
| Испытание | на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением |
| Электрообогрев | на аппарате после нанесения антикоррозионного покрытия установить систему электрообогрева; нагревательный кабель уложить в соответствии со схемой установки нагревательных элементов до нанесения теплоизоляции |

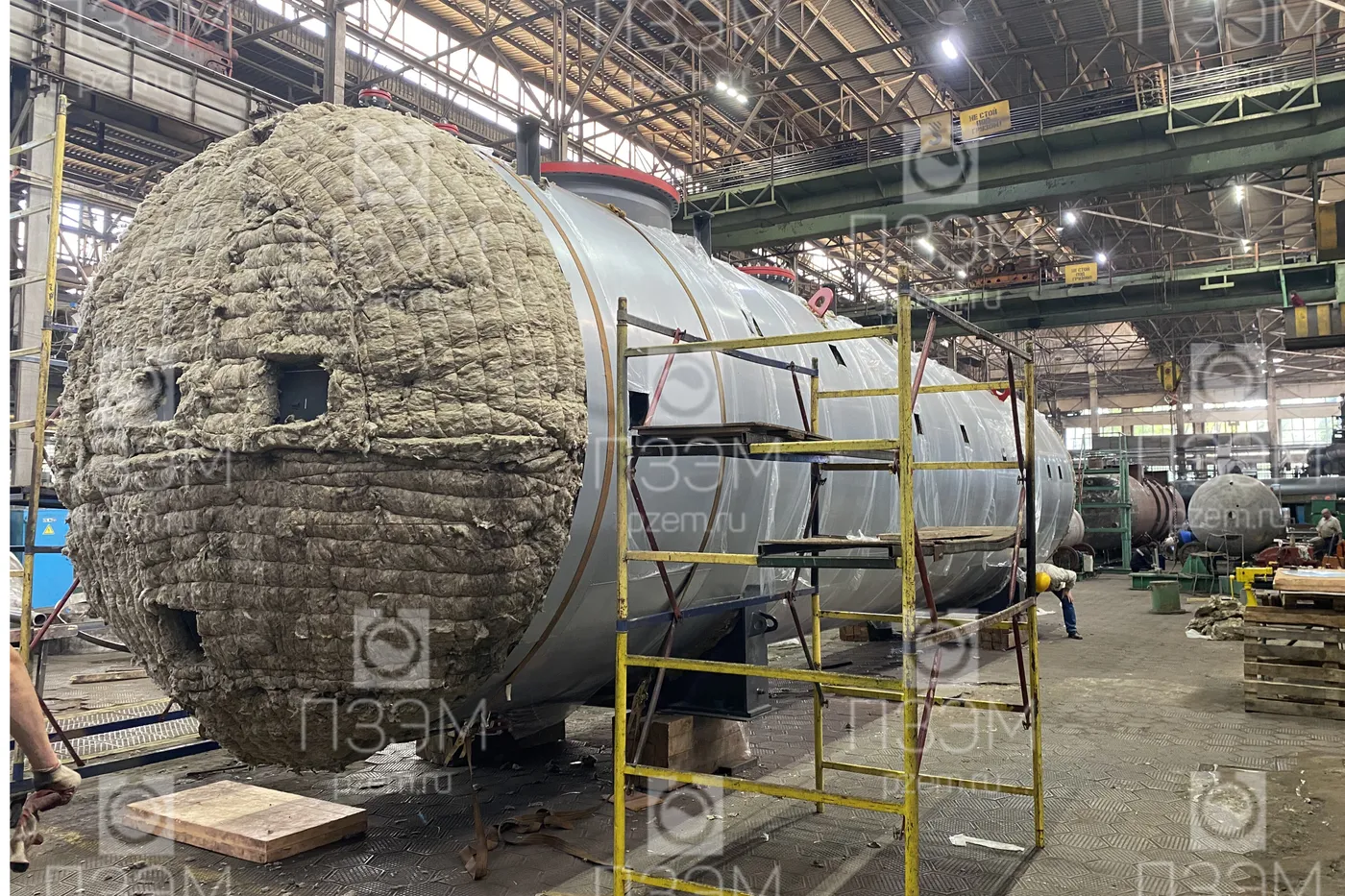

| Изоляция | аппарат подлежит теплоизоляции на заводе-изготовителе. Материал теплоизоляции: маты прошивные минераловатные, толщина теплоизоляции – 100 мм; покрывной слой – лист оцинкованный толщиной 0,7 мм. Цвет: RAL 9006. Теплоизоляцию выполнить в соответствии с МУ 02.36 ЕТТ |
| Крепежные изделия | должны быть оцинкованными из ст.40Х ГОСТ 4543-2016. В собранном фланцевом соединении шпильки должны выступать из гаек не менее чем на 3 витка резьбы |
| Заземление | на месте монтажа аппарат заземлить согласно требованиям ПУЭ |
| Гарантийный срок | 24 месяца с даты ввода изделия в эксплуатацию, но не более 36 месяцев со дня отгрузки с предприятия-изготовителя |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 150 | 1,6 |
| Б | Выход продукта | 150 | 1,6 |
| В | Для пропарки | 50 | 1,6 |
| Г | Для дренажа | 100 | 1,6 |
| Д | Для манометра | 50/М20х1,5 | 1,6 |
| Е | Для датчика давления | 50/М20х1,5 | 1,6 |
| Ж | Для сигнализатора верхнего аварийного уровня | 50/NPT 3/4 | 1,6 |
| З | Для термометра | 50/М20х1,5 | 1,6 |
| И | Для термопреобразователя | 50/М20х1,5 | 1,6 |
| К | Выход на колпак | 1200 | 1,6 |
| Л | Воздушник | 50 | 1,6 |
| М | Выход нефти | 50 | 1,6 |
| Н | Для датчика уровня | 100/G2 | 1,6 |
| П | Для клапанного блока | 80 | 1,6 |
| Р | Люк-лаз | 600 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 17314-81
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ 34347-2017
- ГОСТ 9.032-74
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
