Нефтегазосепаратор НГСВ 0,6-3400-200-И-УХЛ-С0 объемом 200 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1.
Инспекционная приёмка

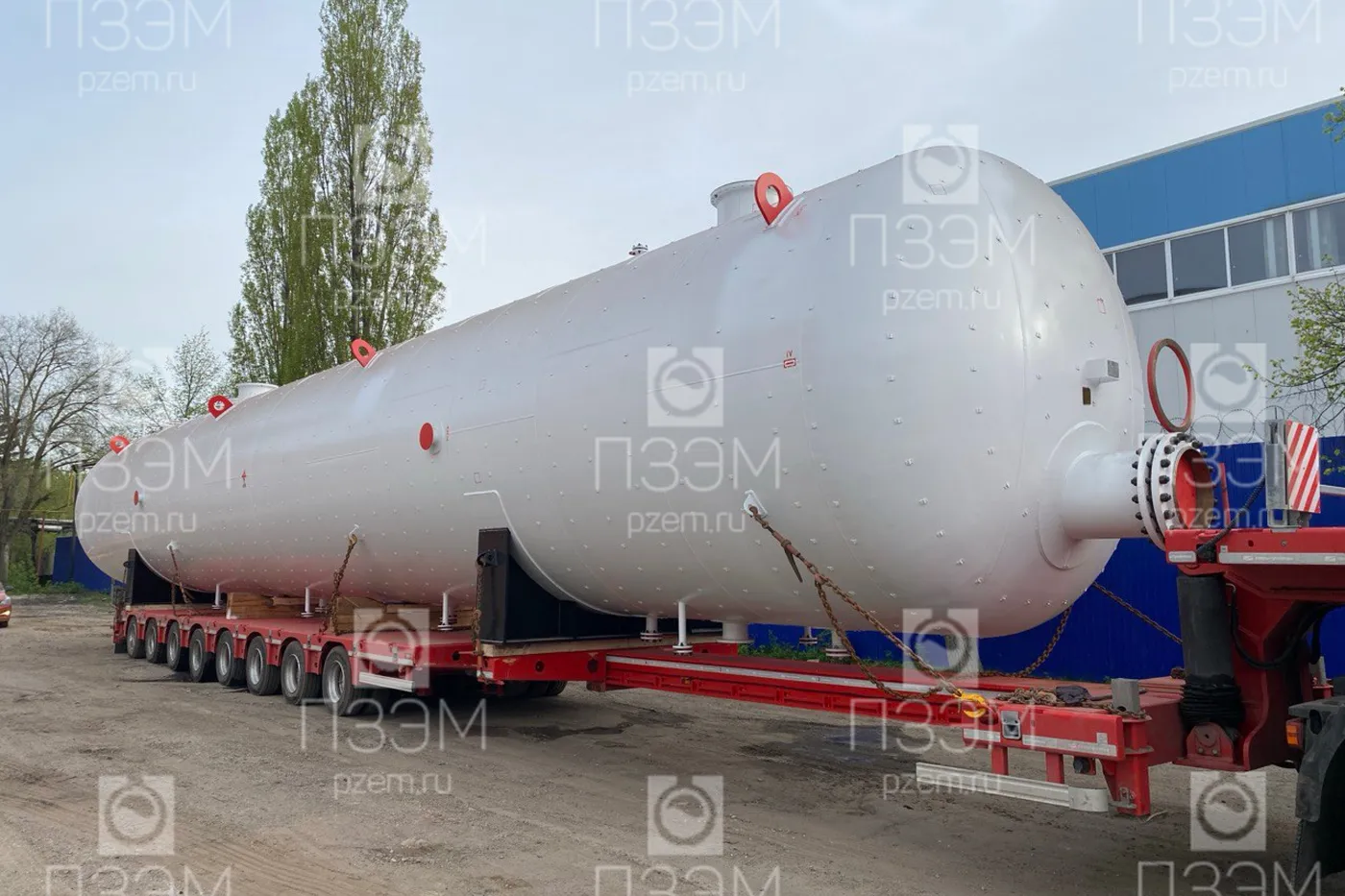

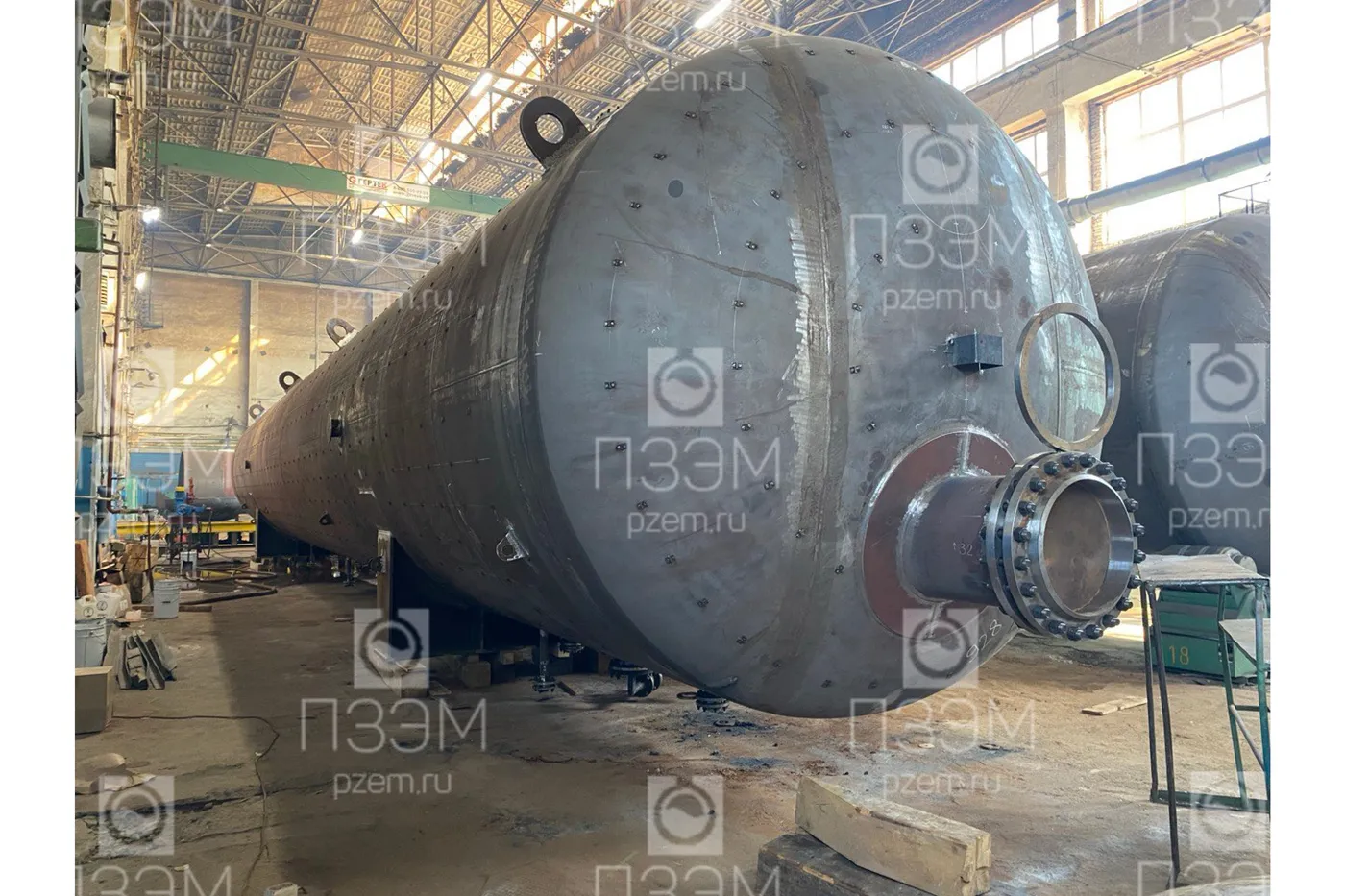

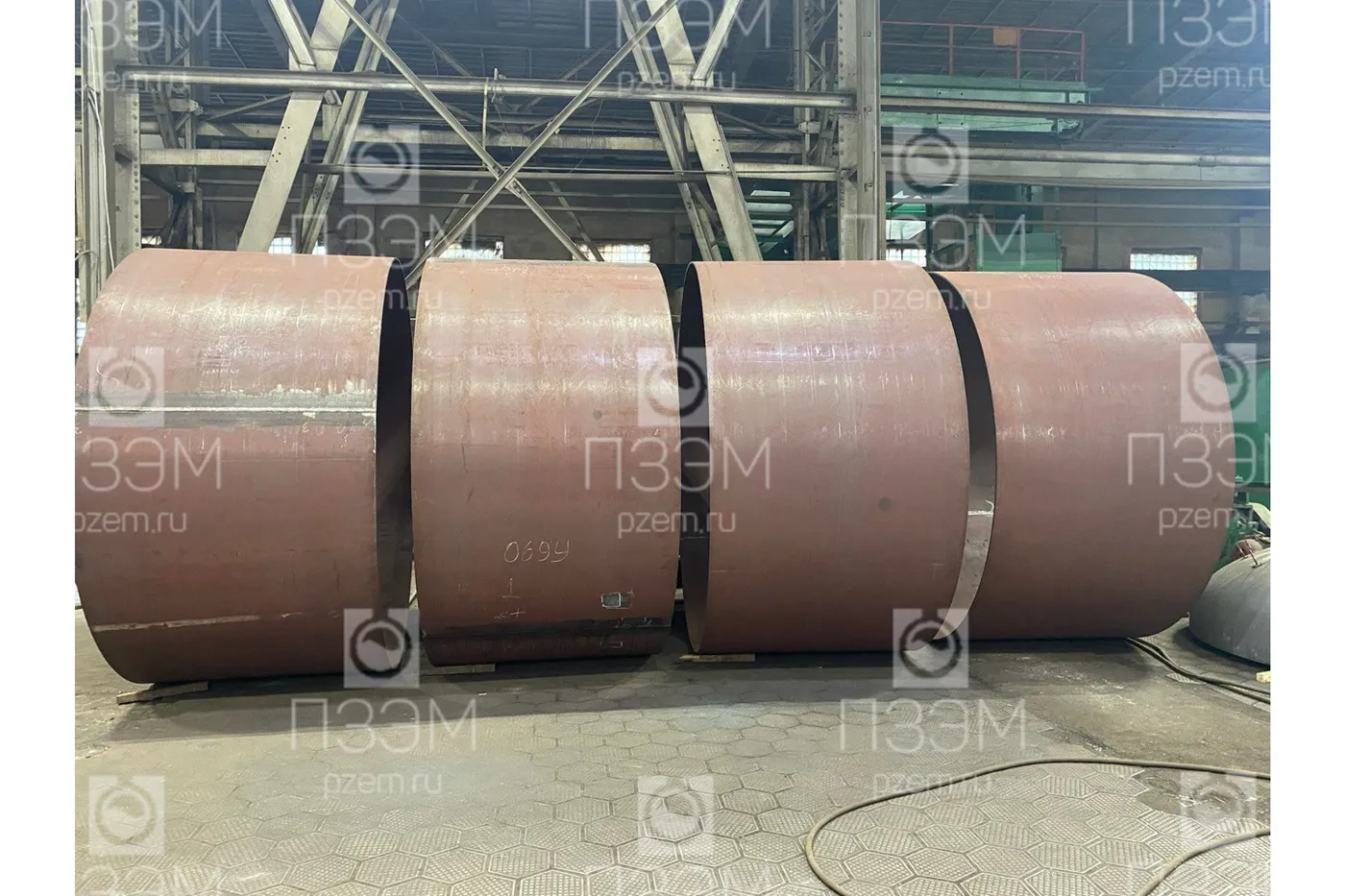

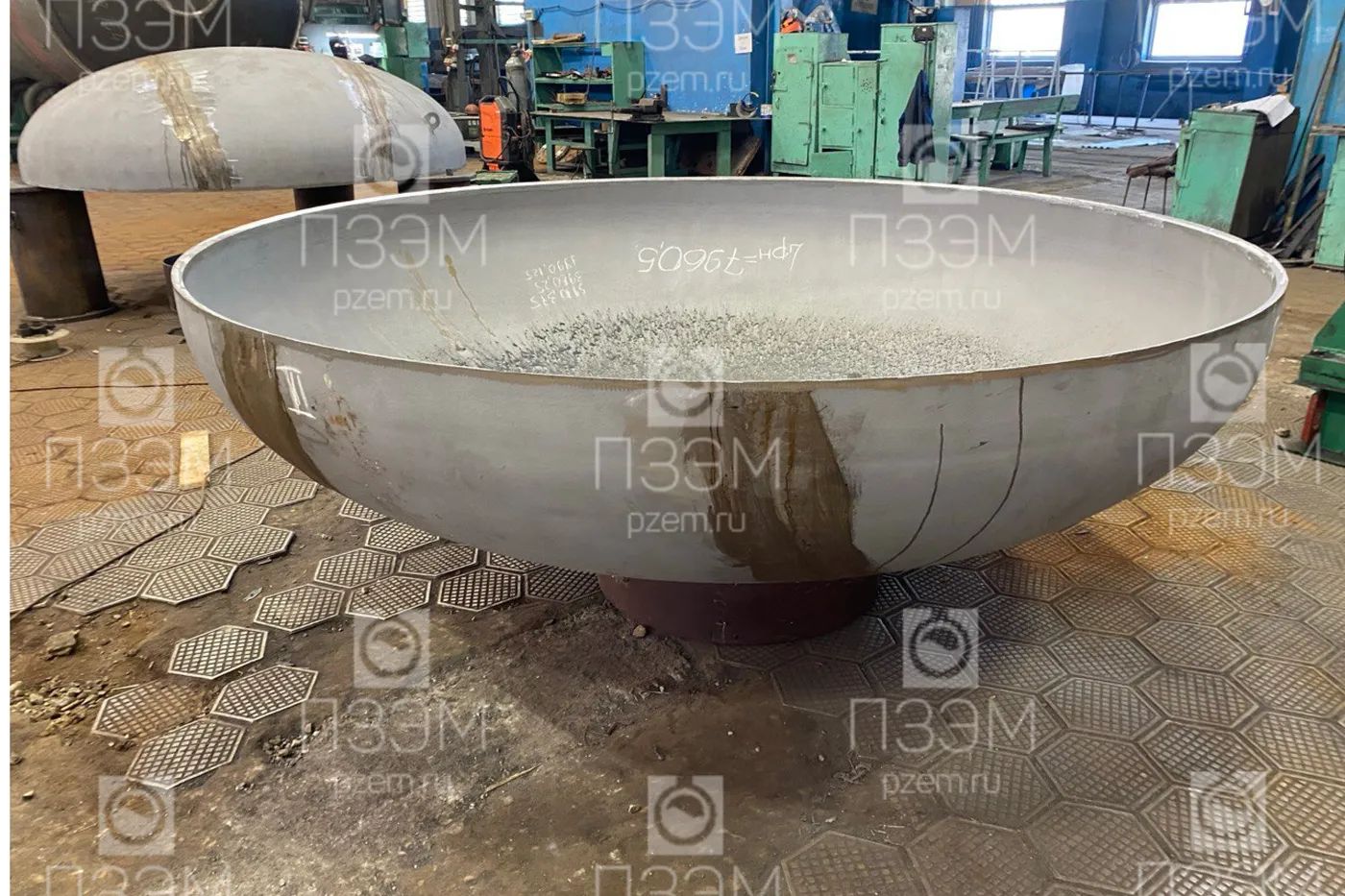

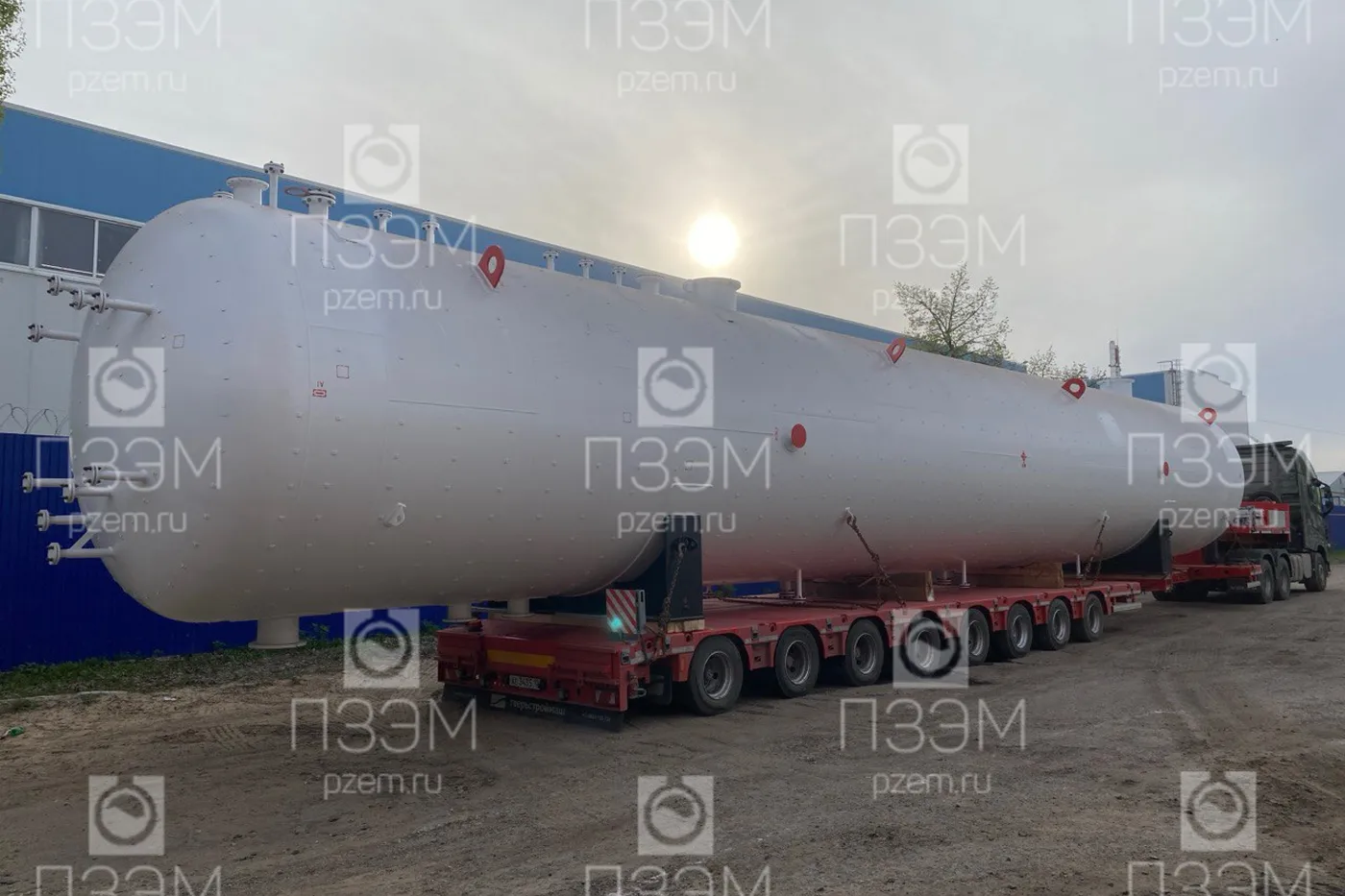

Изготовлен нефтегазосепаратор со сбросом воды НГСВ 0,6-3400-200-И-УХЛ-С0 объёмом 200 м³. Масса — 30000 кг, давление — 0,6 МПа, материал исполнения — сталь 09Г2С.
| Тип аппарата по ТУ 3615-001-85873787-2020 | ТФС-трехфазный сепаратор |
|---|---|
| Назначение аппарата | Сепарация и обезвоживание нефтегазоводяной смеси (с обводненностью не более 20 % масс.) |
| Рабочая среда | Нефтегазоводяная смесь |
| Физическое состояние среды | Жидкость |
| Класс опасности по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности газов по ГОСТ 31610.20-1-2020 | IIA |
| Группа взрывоопасности газов по ГОСТ 31610.20-1-2020 | Т3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Обводненность на входе, % масс. | 20 |
| Обводненность на выходе, % масс. | 5,0 |
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа рабочей среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Вместимость, м³ | 200 |
| Коэффициент заполнения | 0,78 |
| Давление рабочее (избыточное) min, МПа (кгс/см²) | 0,2 (2,0) |
| Давление рабочее (избыточное) max, МПа (кгс/см²) | 0,3 (3,0) |
| Давление расчетное, МПа (кгс/см²) | 0,6 (6,0) |
| Пробное гидравлическое давление, МПа (кгс/см²) | 0,84 (8,4) |
| Рабочая температура среды, °C | 70 |
| Расчетная температура стенки, °C | 120 |
| Производительность по жидкости при рабочих условиях, м³/час (м³/сут) | 60,3 (1447,2) |
| Производительность максимальная (с учетом 20% запаса), м³/час (м³/сут) | 246,7 (5920,8) |
| Производительность по нефтегазоводяной смеси с разгазированием на выходе, м³/час (м³/сут) | 303,9 (7293,6) |
| Производительность по подготовленной воде на выходе, м³/час (м³/сут) | 34,98 (839,52) |
| Унос жидкости газом, не более, г/м³ | 0,1 |
| Унос свободного газа жидкостью, не более, % | 1 |
| Расчетный срок службы, лет | 25 |
| Прибавка для компенсации коррозии (эрозии), мм | 2,5 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал ответных фланцев | 13ХФА ГОСТ 4543-2016 (К52) |
| Материал крепежа | 40Х ГОСТ 4543-2016 |
| Материал прокладок | СНП с графитовым наполнителем по ОСТ 26.260.454-99 |
| Число циклов нагружения за весь срок службы, не более | 1000 |
| Сейсмичность района строительства по СП 14.13330, баллов, не более | 5 |
| Класс взрывоопасной зоны по ПУЭ | В-1г |
| Класс взрывоопасной зоны по ФЗ № 123-ФЗ от 22.07.2008 | 2 |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Масса аппарата пустого, кг | 30000 |
| Масса аппарата с учетом внутренних устройств, кг | 36900 |
| Масса аппарата в рабочем состоянии, кг | 218080 (при максимальной производительности) |
| Масса аппарата при гидроиспытании, кг | 236900 |
| Исполнение | горизонтальный, на двух седловых опорах (неподвижная и подвижная) |
| Гидроиспытание | пробным гидравлическим давлением в течение не менее 30 минут |
| Покрытие наружной поверхности опор | та же система; общая толщина покрытия - 200 мкм. Цвет - серый (RAL 7036) |
| Покрытие внутренней поверхности аппарата | Цинотан ТУ 2312-017-12288779-2003 - 2 слоя, не менее 50 мкм; ФЕРРОТАН ТУ 2312-036-12288779-2003 - 2 слоя, не менее 100 мкм. Общая толщина покрытия не менее 300 мкм |
| Покрытие строповых устройств | грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002 |
| Изоляция | Аппарат подлежит теплоизоляции. Теплоизоляция выполняется на месте монтажа силами Заказчика, материалы в поставку не входят; на заводе установить скобы С1 для крепления теплоизоляции по ГОСТ 17314-81 |
| Гарантийный срок | 24 месяца со дня ввода аппарата в эксплуатацию, но не более 36 месяцев со дня поставки |
| Состояние поставки | аппарат в собранном виде с технологическими прокладками, с неустановленными сборочными единицами и деталями, выходящими за транспортные габариты |
| Внутренние устройства | коалесцирующее устройство (пеногаситель и коалесцирующий пакет), перфорированная перегородка из ПВЛ, система гидравлической очистки нижней части аппарата, коллектор, перфорированная успокоительная труба DN150 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход нефтегазовой смеси | 300 | 1,6 |
| Г | Выход газа | 50 | 1,6 |
| Д | Выход нефти | 500 | 1,6 |
| Е | Выход воды | 200 | 1,6 |
| Ж | Для предохранительного клапана | 25 | 1,6 |
| З | Для дренажа (2 шт.) | 200 | 1,6 |
| И | Для установки сигнализатора уровня (отстойный отсек) (2 шт.) | 50 | 1,6 |
| И1 | Для установки датчика уровня вода-нефть | 150/200 | 1,6 |
| К | Для установки датчика уровня нефть-газ (нефтяной отсек) | 150/200 | 1,6 |
| К1 | Для установки сигнализатора уровня (нефтяной отсек) (2 шт.) | 50 | 1,6 |
| Л | Резерв (2 шт.) | 50 | 1,6 |
| Н | Для пропарки | 50 | 1,6 |
| О | Для установки датчика давления | 50 | 1,6 |
| П | Для установки термометра | 50 | 1,6 |
| Р | Для установки датчика перепада давления (2 шт.) | 50 | 1,6 |
| С | Для установки манометра | 50 | 1,6 |
| Т | Для установки датчика температуры | 50 | 1,6 |
| У | Для установки индикатора уровня (нефтяной отсек) (2 шт.) | 50 | 1,6 |
| У' | Для установки индикатора уровня (отстойный отсек) (4 шт.) | 50 | 1,6 |
| Ф1,2 | Люк-лаз (2 шт.) | 600 | 1,6 |
| Х1-8 | Для промывки (8 шт.) | 50 | 1,6 |
| Ц1-8 | Для выхода донных отложений (8 шт.) | 100 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 19537-83
- ГОСТ 26.008-85
- ГОСТ 26.020-80
- ГОСТ 28759.3-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- ГОСТ Р 52630-2012
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 2312-017-12288779-2003
- ТУ 2312-029-12288779-2002
- ТУ 2312-033-12288779-2002
- ТУ 2312-036-12288779-2003
- ТУ 3615-001-85873787-2020
- ФНП
