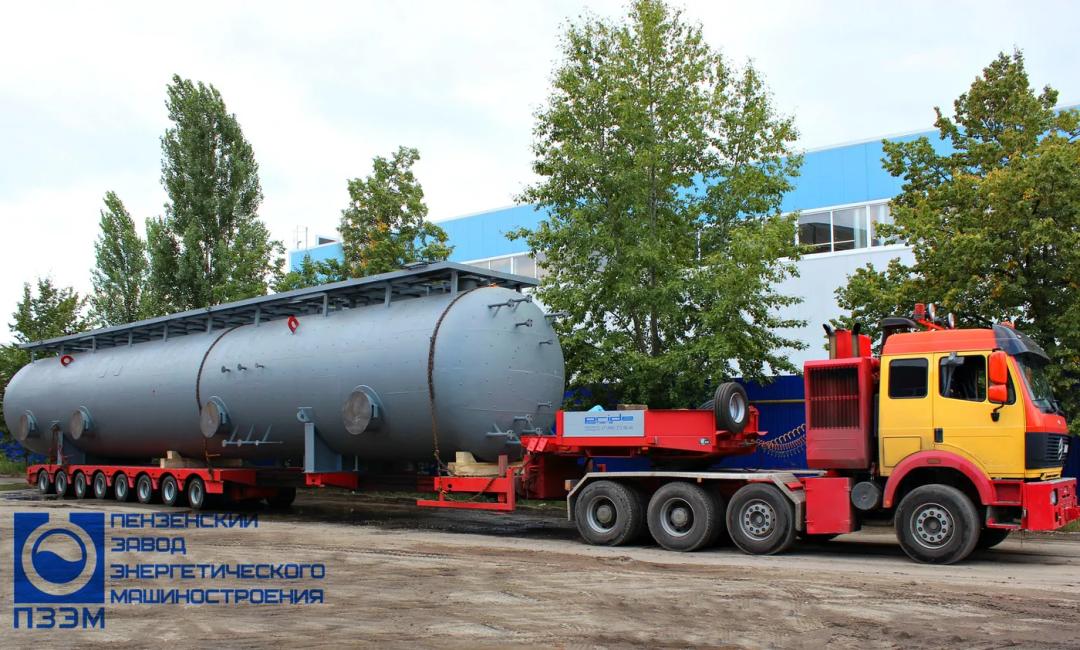

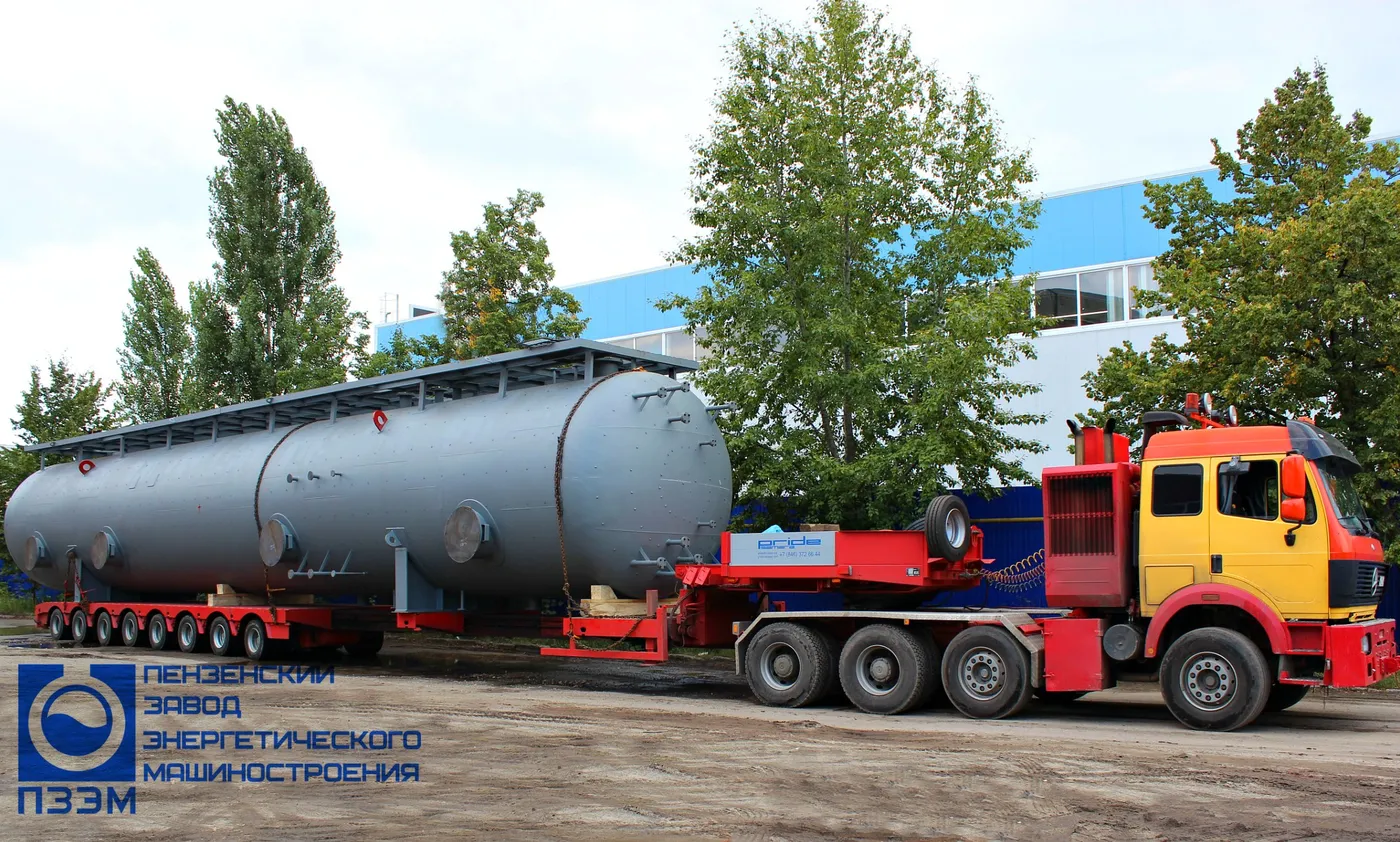

Сепаратор нефтегазовый объемом 200 м³
Особенности
Северное исполнение
Климатическое исполнение ХЛ1.

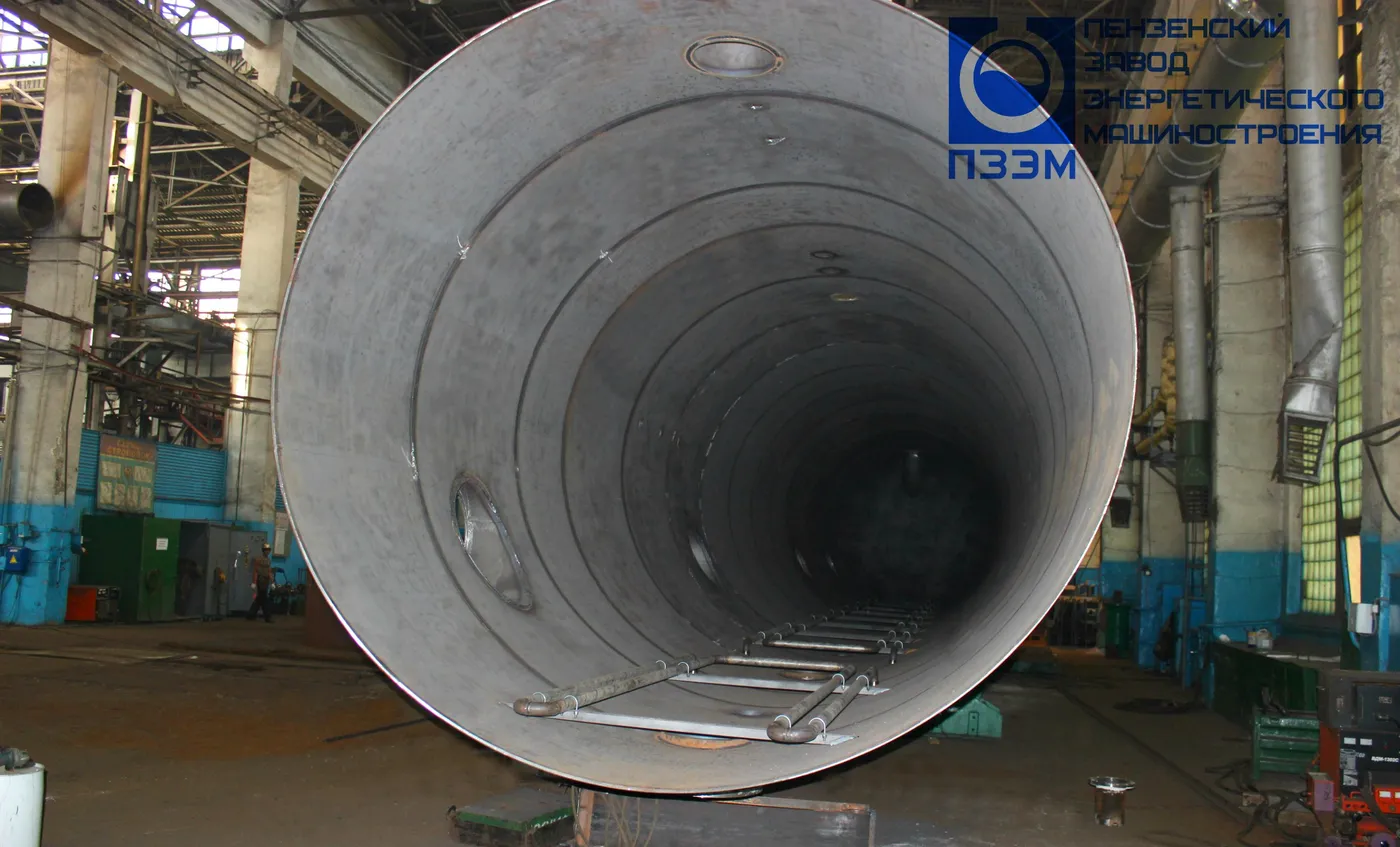

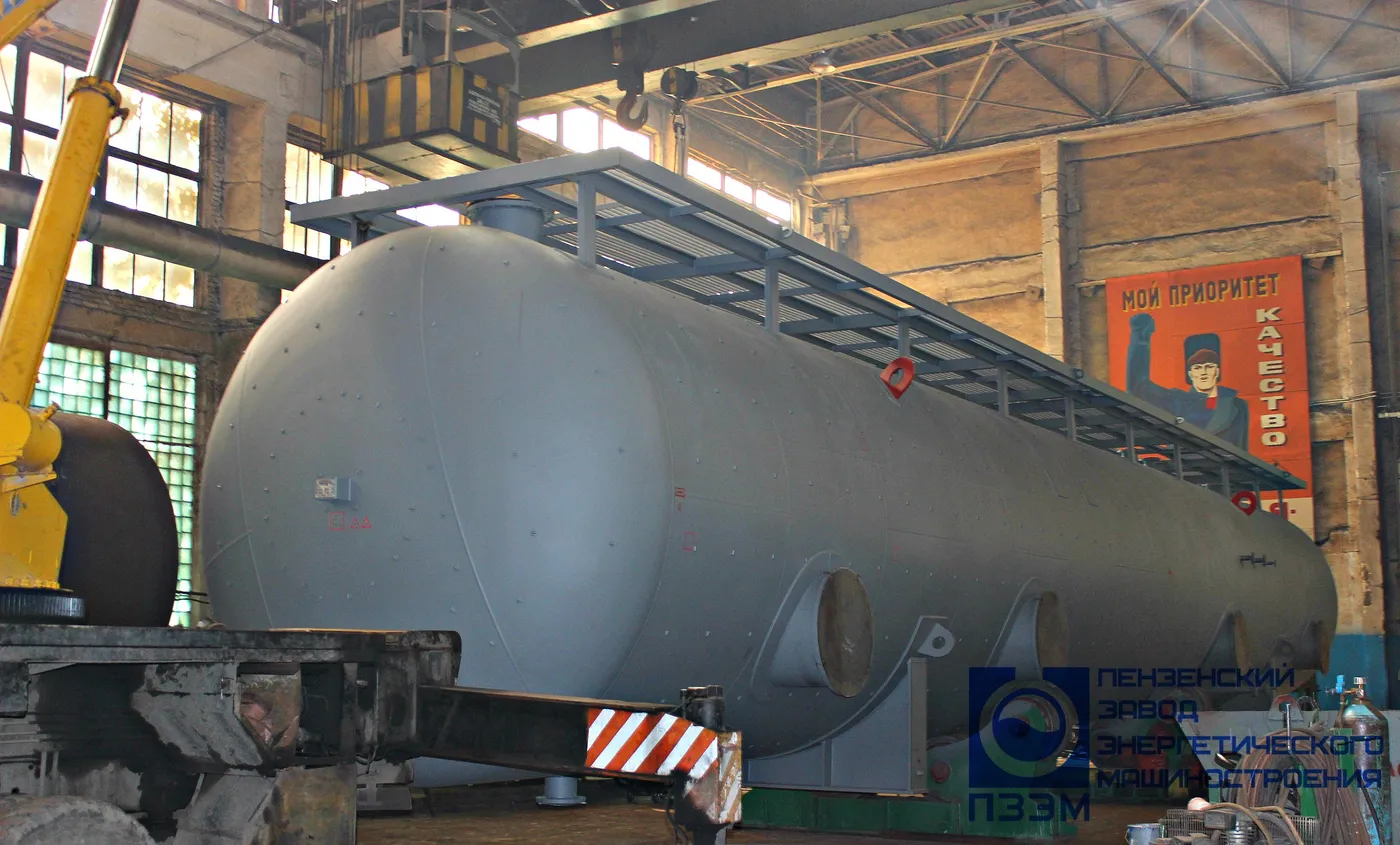

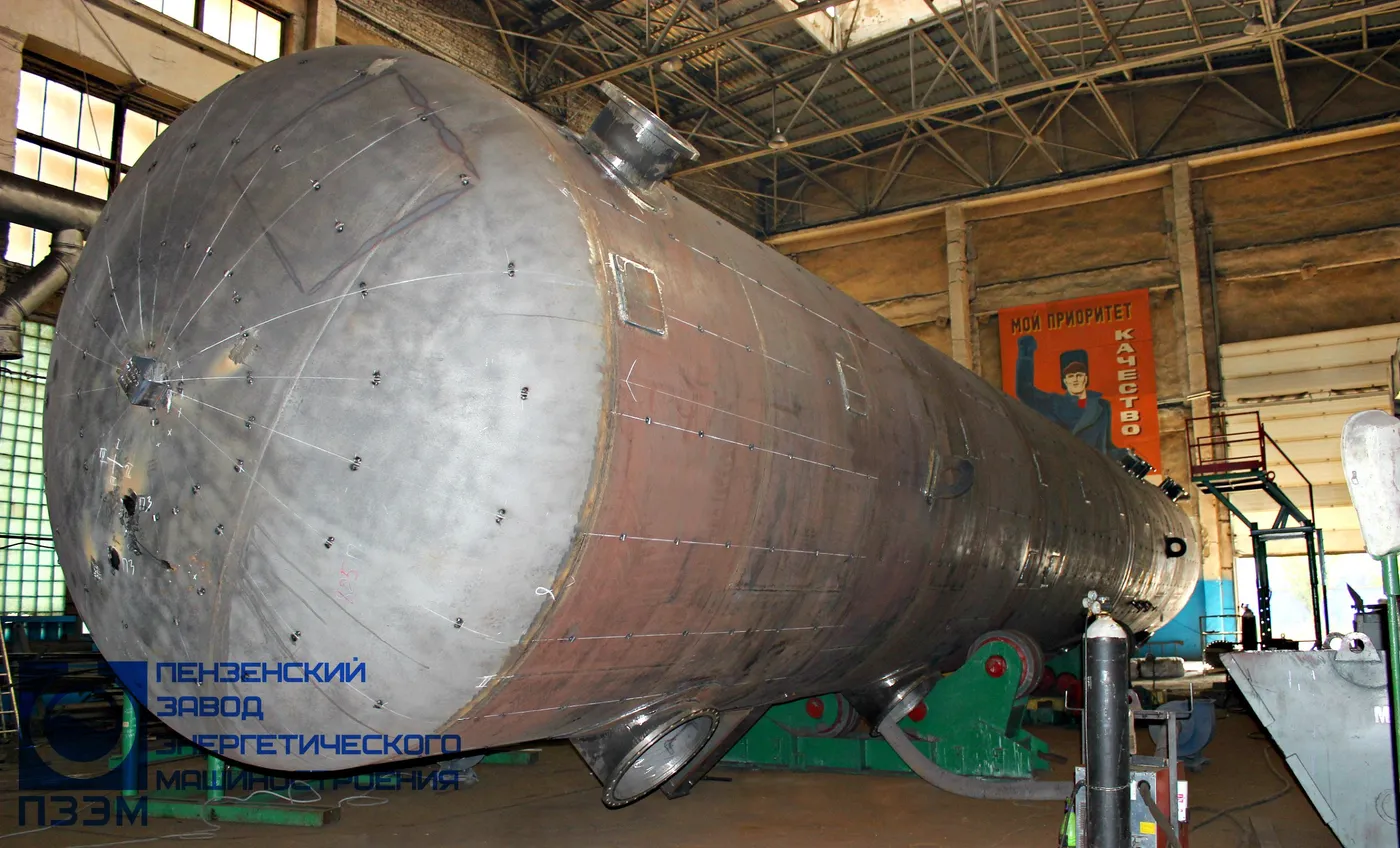

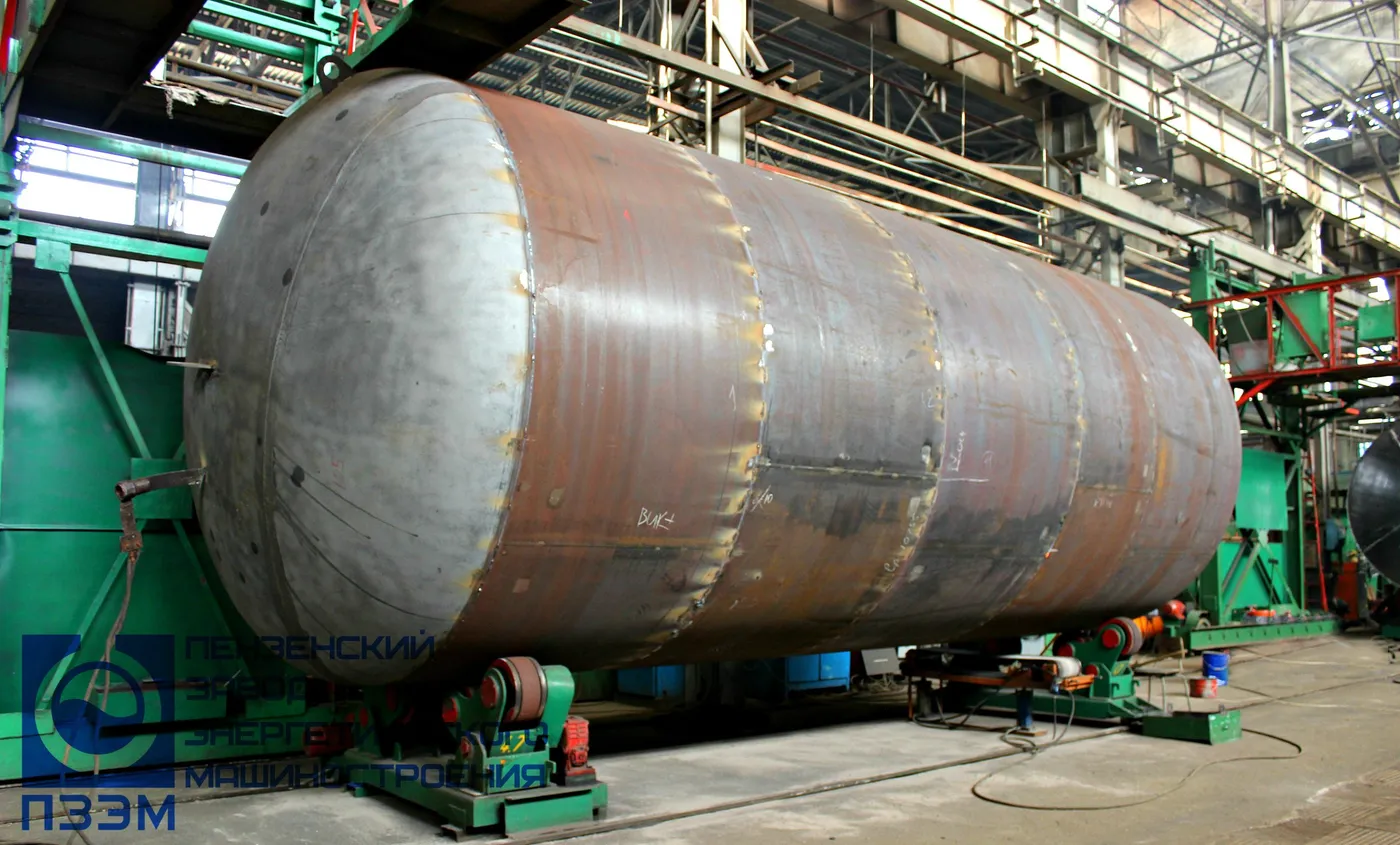

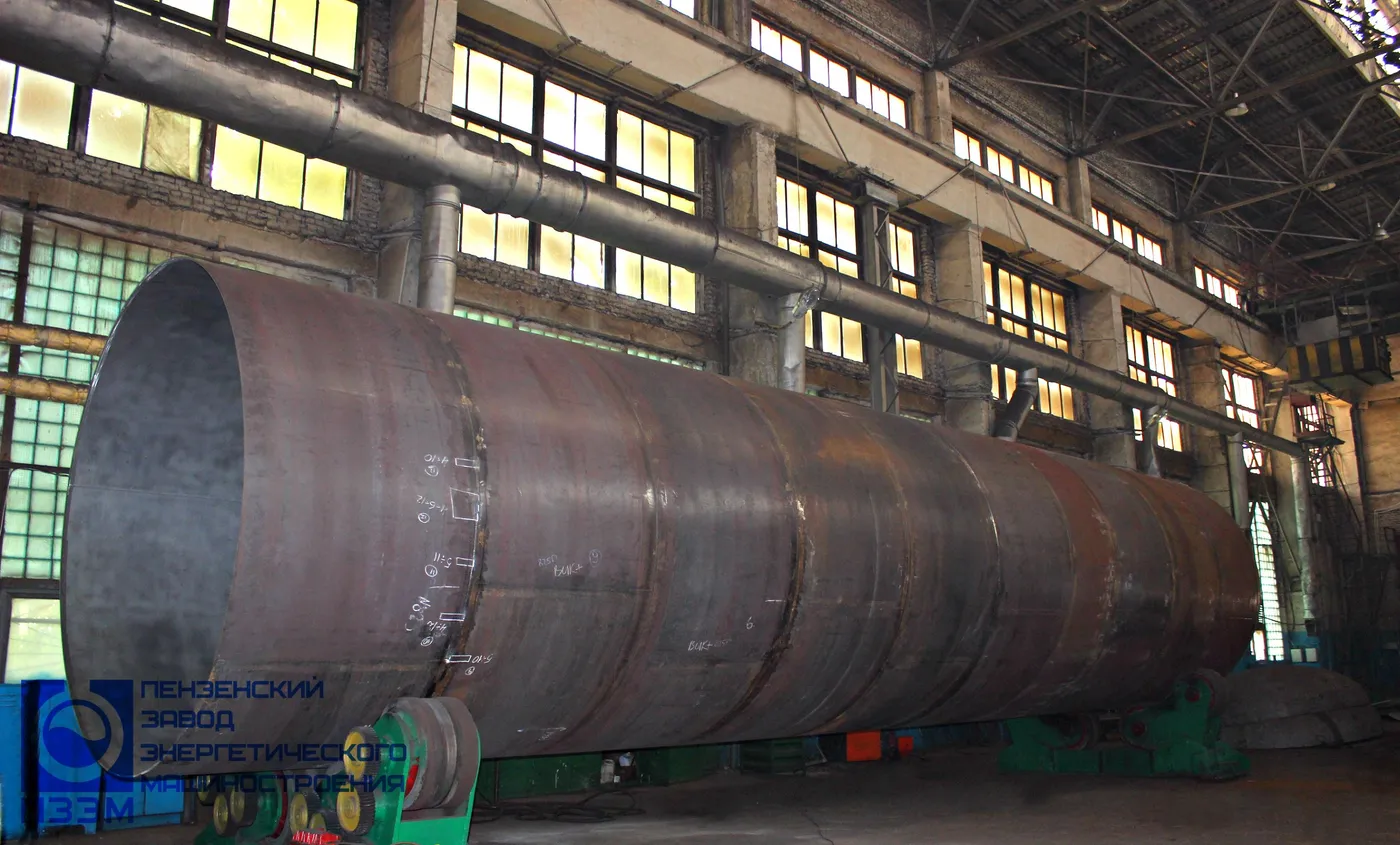

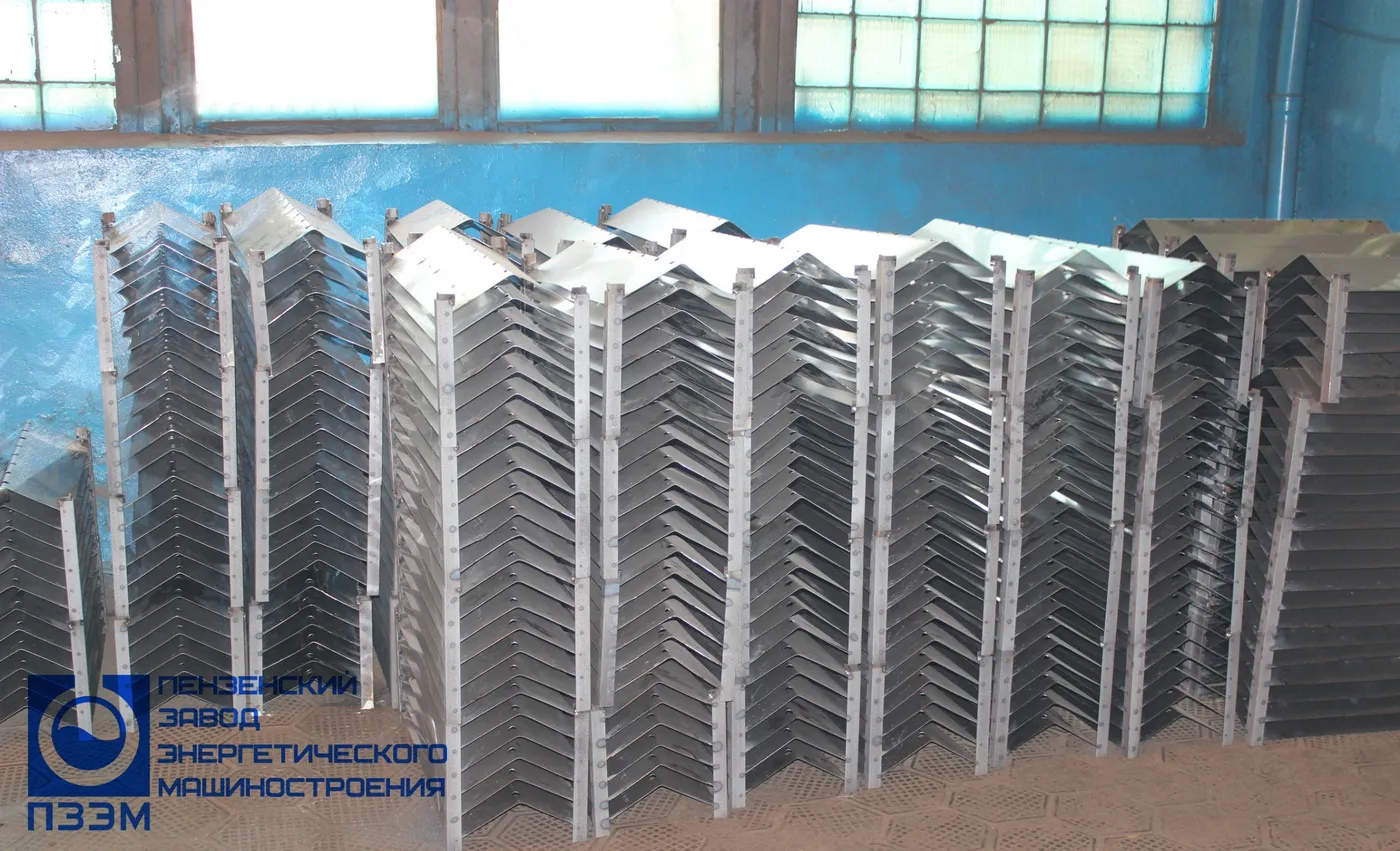

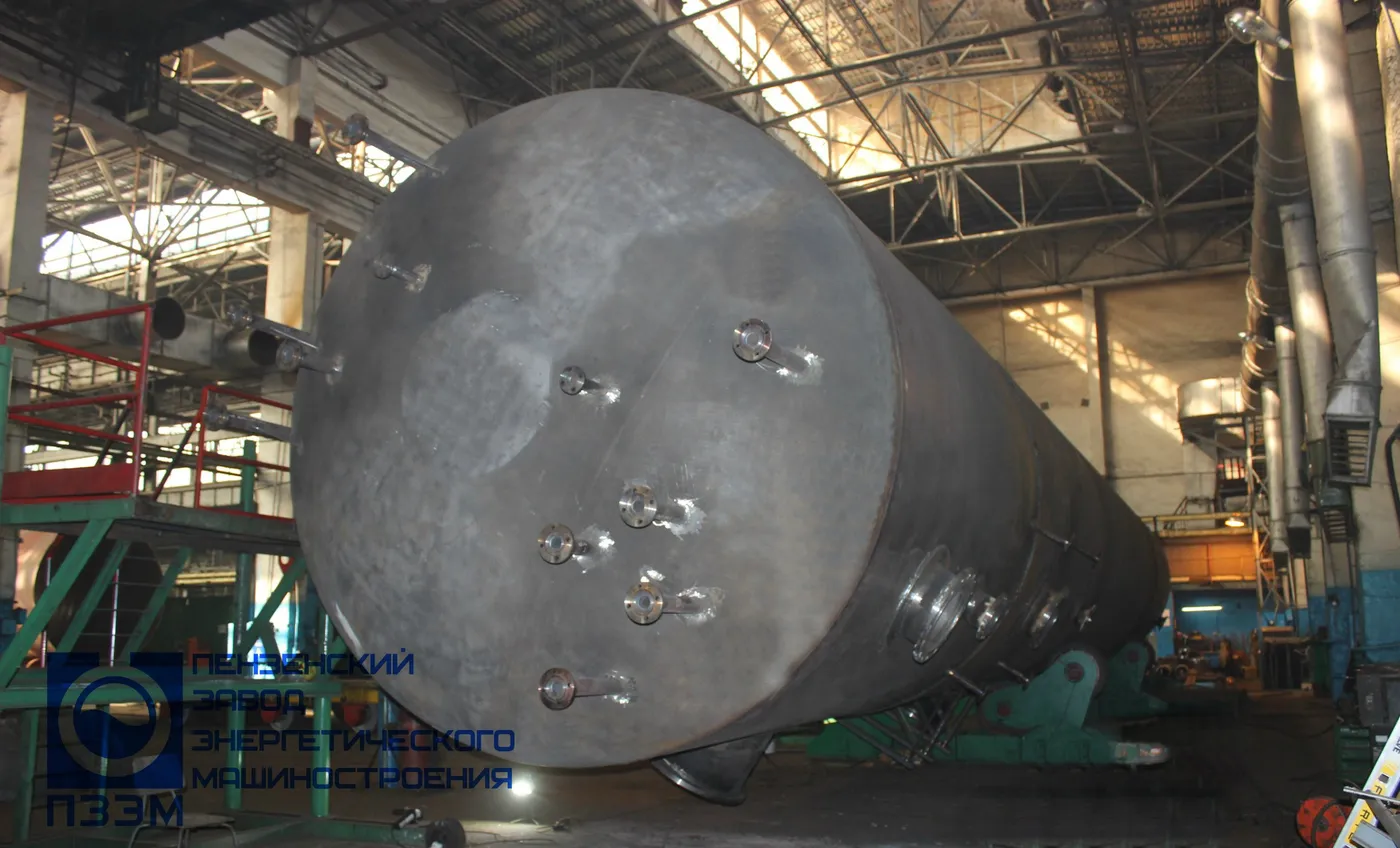

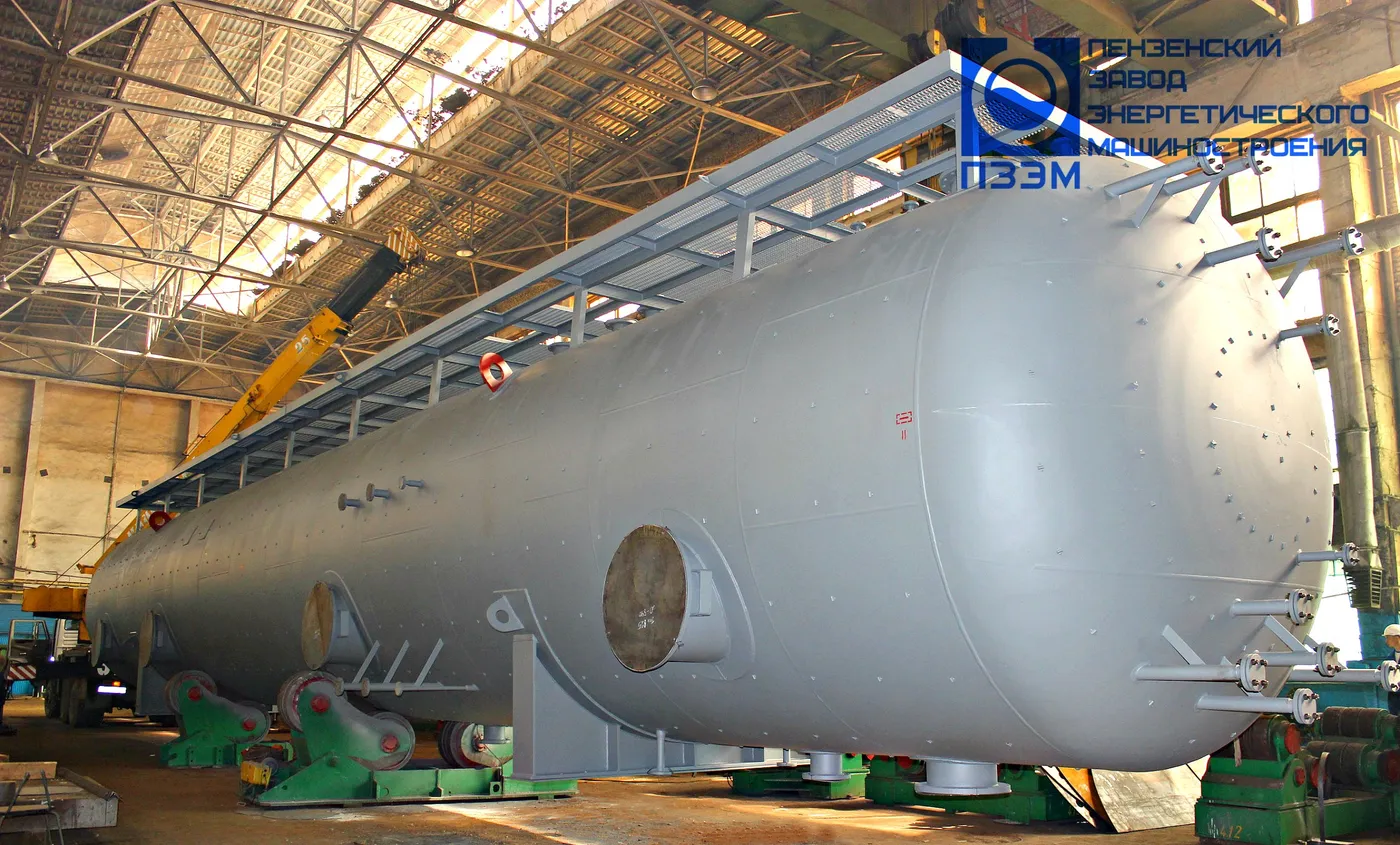

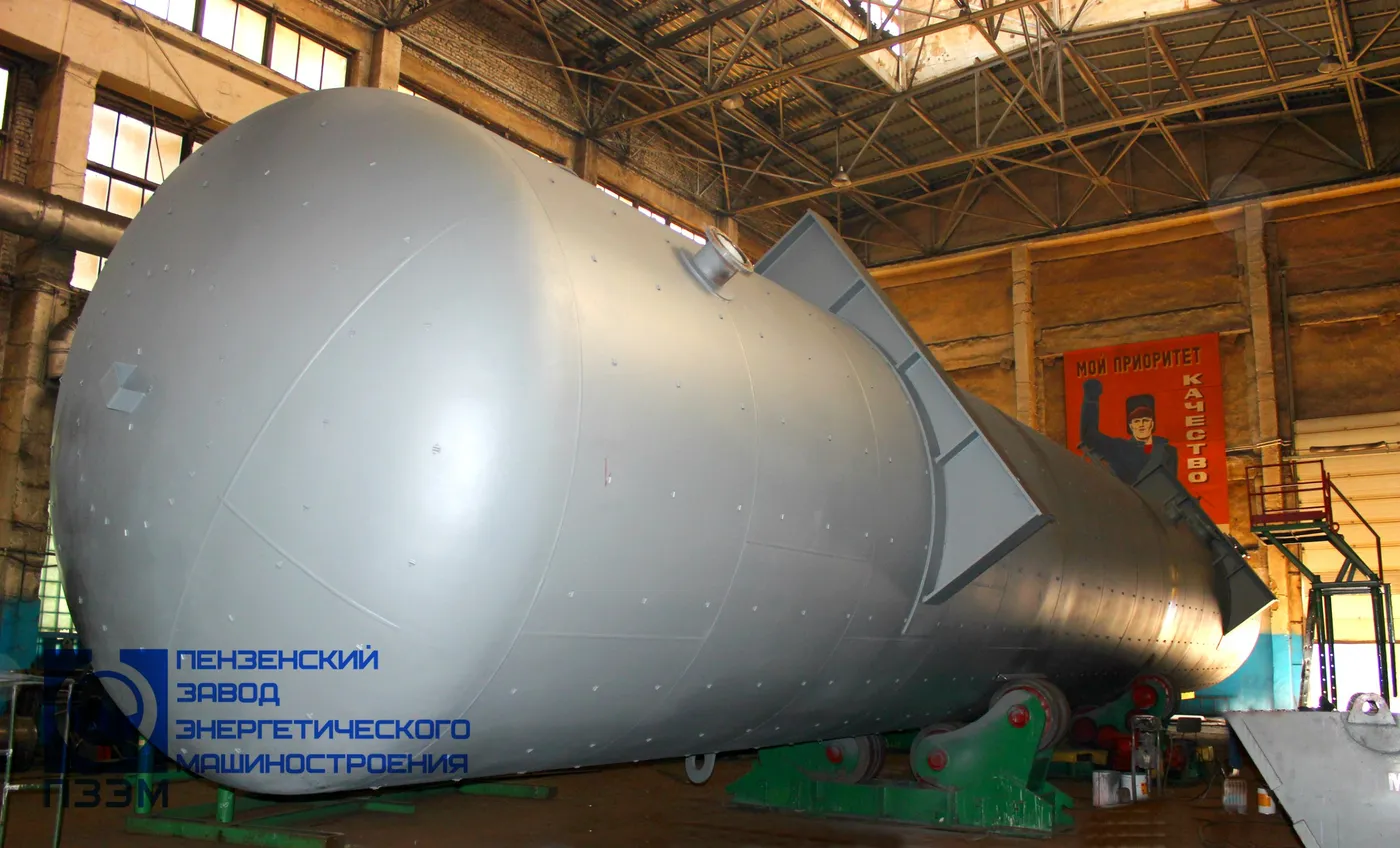

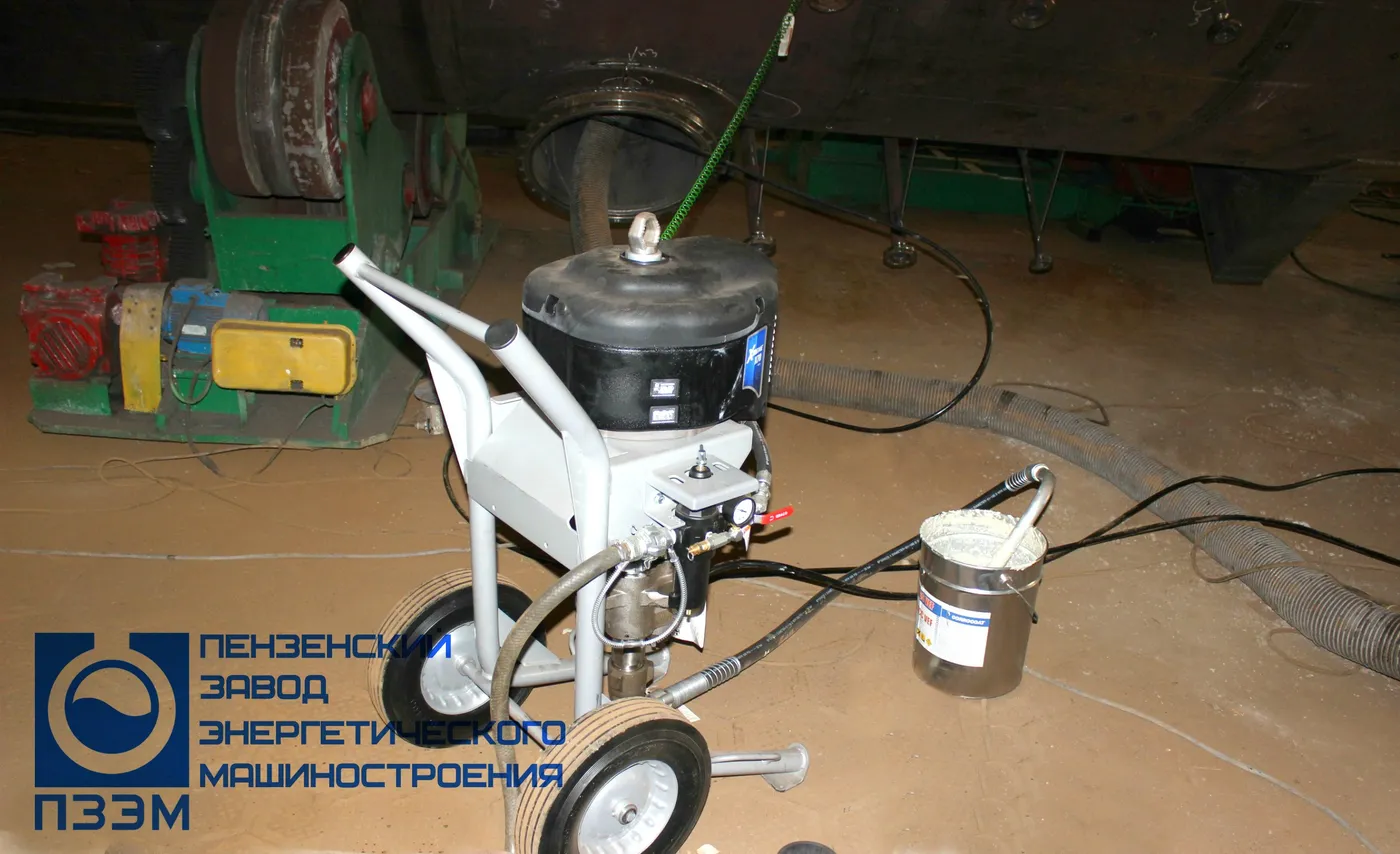

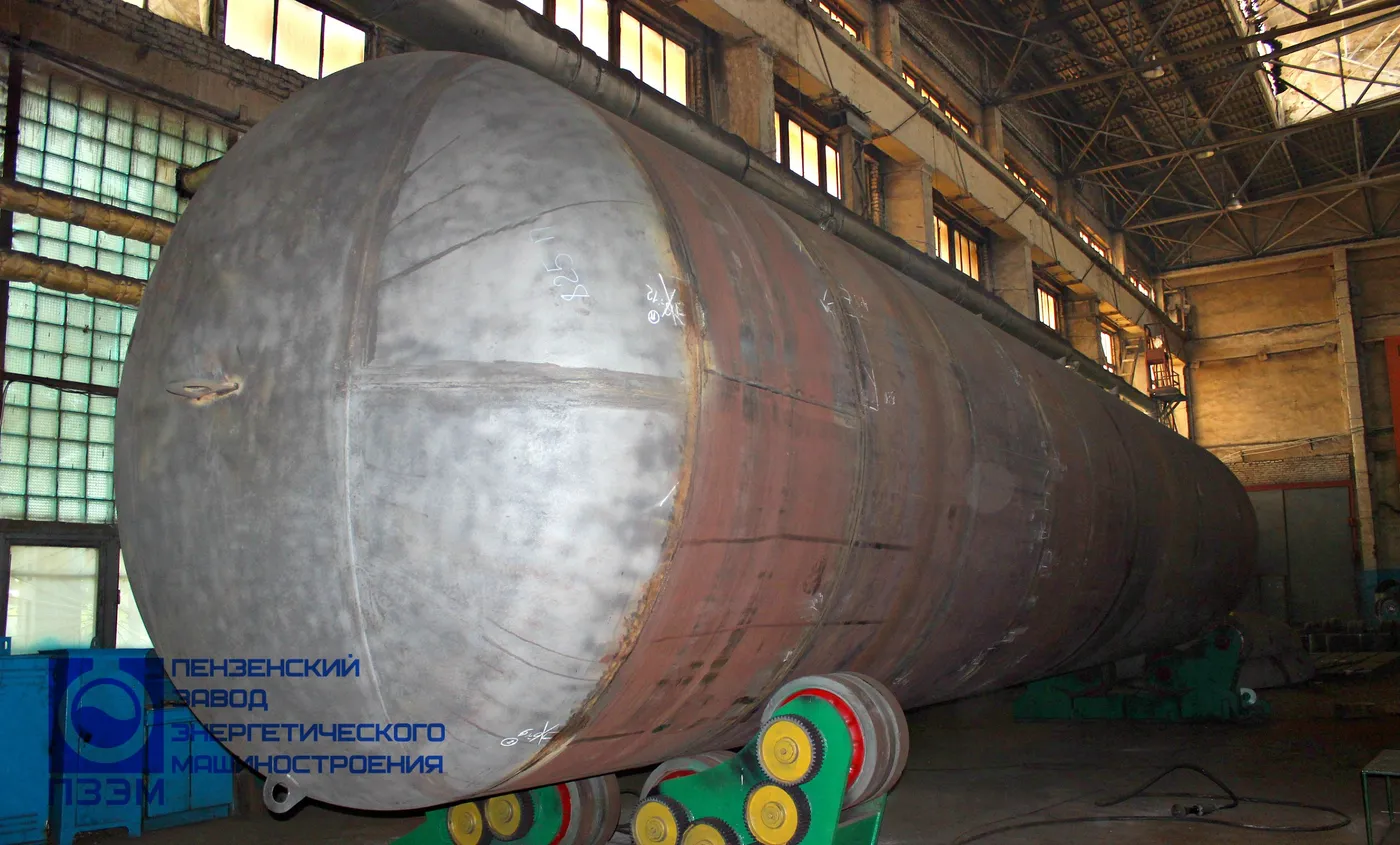

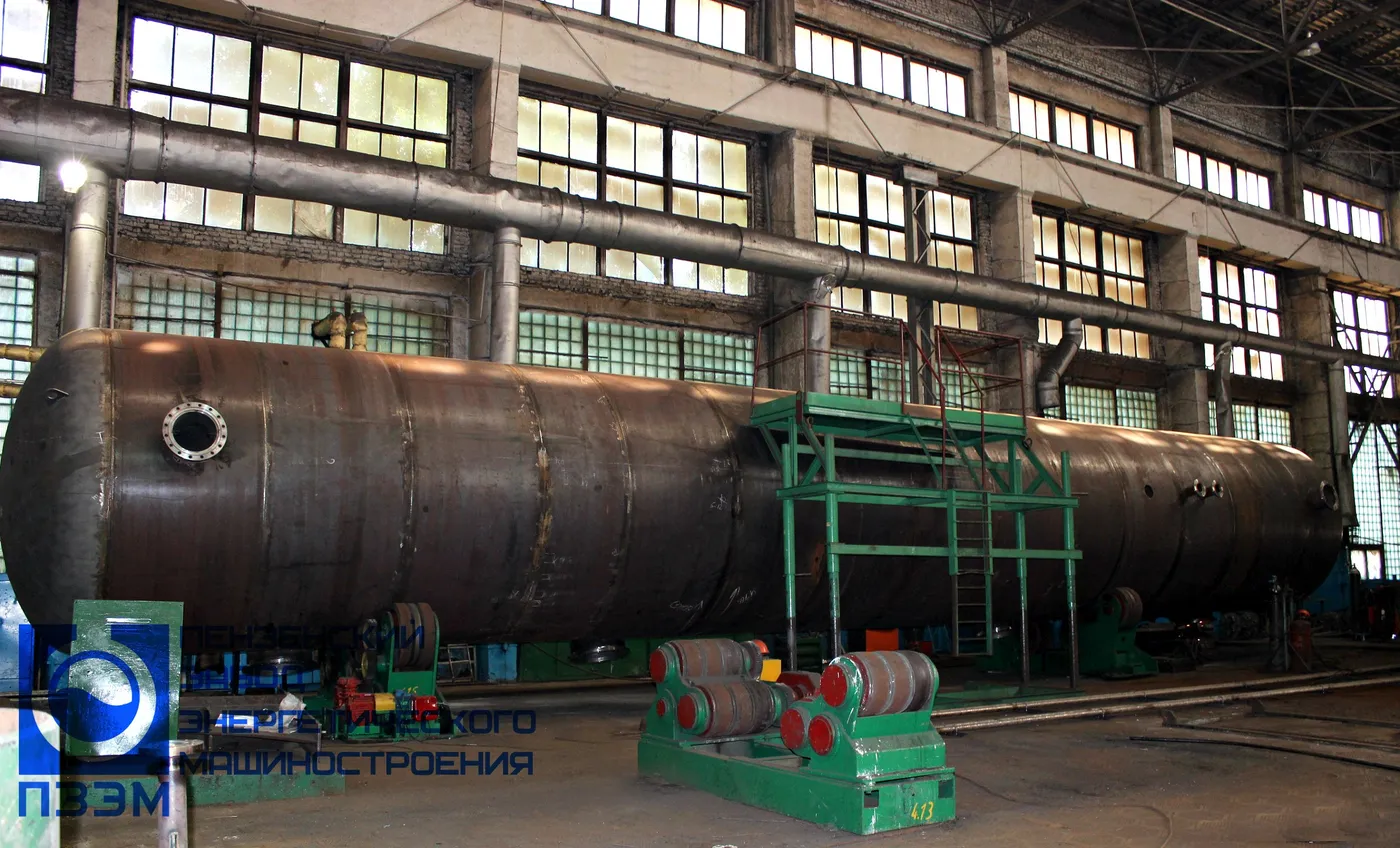

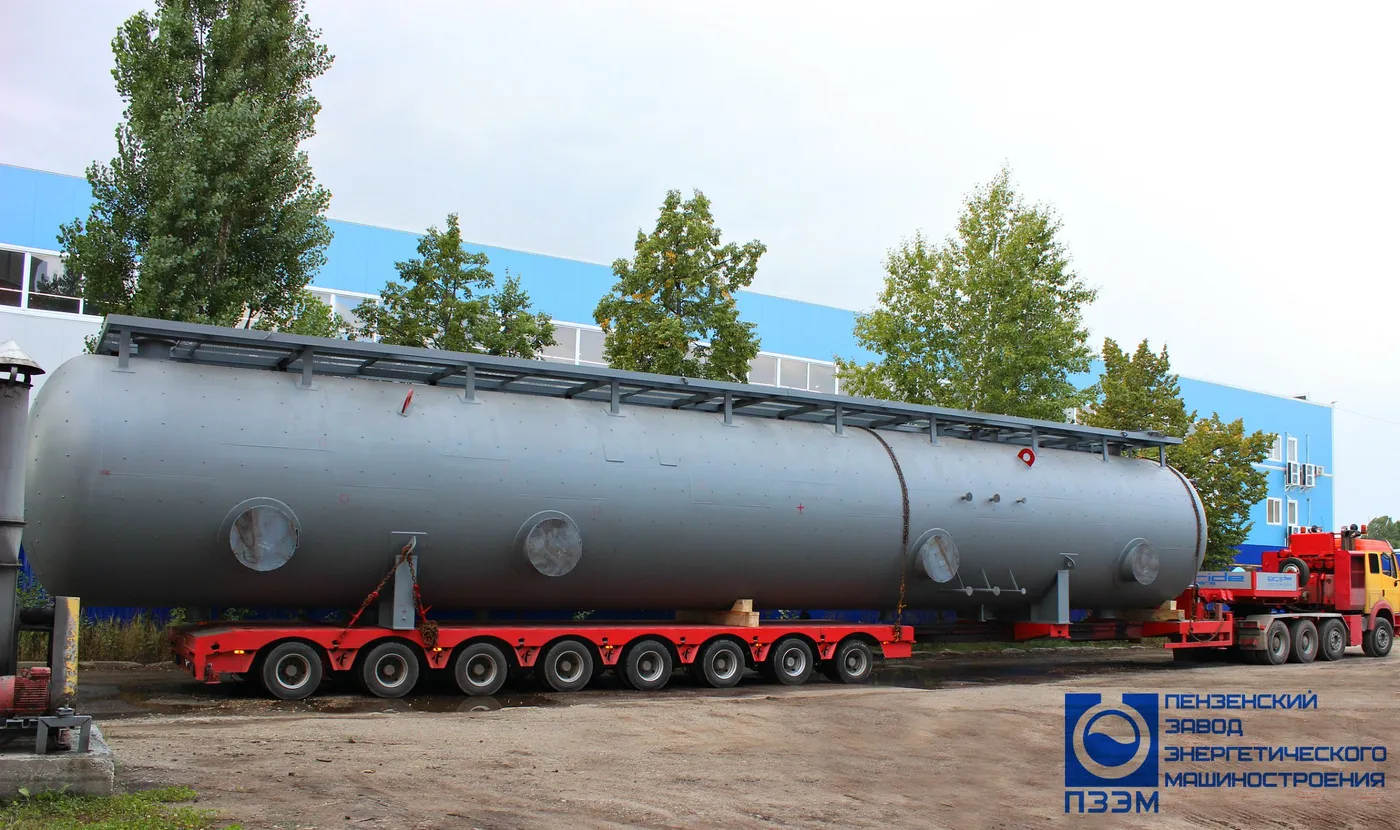

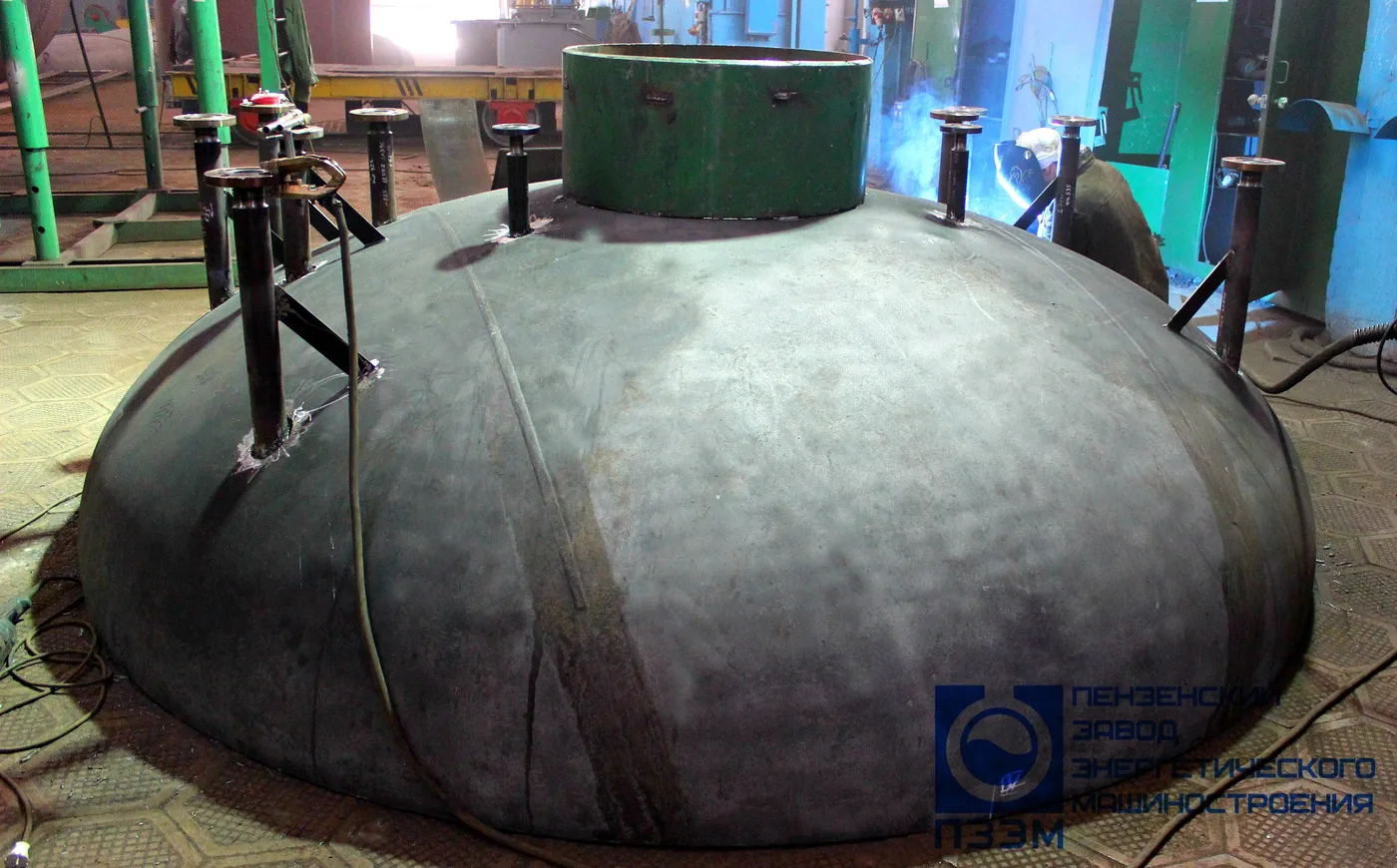

На юге Казахстана на нефтяном месторождении используется нефтегазосепаратор со сбросом воды НГСВ-1,0-3400 объёмом 200 м³, изготовленный из стали 09Г2С-15. Толщина стенки и днищ — 14 мм, масса аппарата — 36 т. Корпус цельносварной, состоит из 15 обечаек. Диаметр сепаратора — 3400 мм, длина — 22860 мм, ширина — 3710 мм, высота — 4060 мм. Рабочее и расчётное давление — 1,0 МПа, аппарат испытан на герметичность и прочность пробным гидравлическим давлением 1,38 МПа. Внутренние устройства включают пеногасящую насадку и каплеуловители из нержавеющей стали. По требованию заказчика применено особо вязкое быстросохнущее покрытие со стеклянными чешуйками Polyglass VEF, обладающее повышенной коррозионной стойкостью, нанесено слоем 1000 мкм. Аппарат снабжён площадками обслуживания и люками-лазами. Расчётный срок службы — 20 лет.
| Тип аппарата | НГСВ-I-1,0-3400 |
|---|---|
| Назначение аппарата | для разделения сред |
| Группа аппарата по ГОСТ Р 52630-2012 | 1 |
| Объем аппарата, м³ | 200 |
| Давление рабочее, МПа (кгс/см²) | 1,0 (10,0) |
| Давление расчетное, МПа (кгс/см²) | 1,0 (10,0) |
| Рабочая температура среды максимальная, °C | плюс 100 |
| Пробное давление гидравлическое, МПа (кгс/см²) | 1,38 (13,8) |
| Расчетная температура стенки, °C | 100 |
| Температура пропарки, °C | 180 |
| Абсолютная минимальная температура окружающей среды, °C | минус 60 |
| Рабочая среда | углеводородный газ, нефть, пластовая вода |
| Класс опасности по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности смеси по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002 | IIA-T3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Расчетный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Место установки | наружная установка |
| Климатическое исполнение по ГОСТ 15150 | ХЛ1 |
| Категория установок по СП 12.13130.2009 | АН |
| Класс взрывоопасной зоны по ПУЭ | В-1г |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Сейсмичность, балл не более | 6 |
| Диаметр, мм | 3400 |
| Исполнение | горизонтальный, на седловых опорах; внутренние устройства — коалесцирующие пакеты, перегородки, нагреватели |
| Контроль | 100% УЗД (РГ) контроль стыковых сварных швов |
| Материал прокладок | для штуцеров исп. 3-2 по ГОСТ 12815 – паронит ПМБ ГОСТ 481 |
| Покрытие/окраска | наружная поверхность – грунт-эмаль ЯрЛисоат 0278 серая ТУ 2313-342-21743165-2009 – 3 слоя, общая толщина покрытия – 70...80 мкм; внутренняя поверхность – покрытие Polyglass VEF толщиной – 1000 мкм |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход нефтегазовой смеси | 400 | 1,6 |
| Б | Аварийный сброс нефти | 200 | 1,6 |
| В1,2 | Аварийный сброс воды (2 шт.) | 200 | 1,6 |
| Г | Выход газа | 400 | 1,6 |
| Д | Выход нефти | 400 | 1,6 |
| Е | Выход воды | 400 | 1,6 |
| Ж | Для предохранительного клапана | 200 | 1,6 |
| И1,2 | Для датчика уровня (резерв) (2 шт.) | 150 | 2,5 |
| К | Для датчика уровня (резерв) | 65 | 2,5 |
| LG-53.12-1,2 | Выносная камера (визуальный уровень по нефти) (2 шт.) | 50 | 2,5 |
| LIT-53.11-1,2 | Для датчика гидростатического уровня нефти (2 шт.) | 50 | 2,5 |
| М1,2 | Вход теплоносителя (2 шт.) | 50 | 1,6 |
| Н1,2 | Выход теплоносителя (2 шт.) | 50 | 1,6 |
| TIT | Для датчика температуры нефти | 50 | 1,6 |
| Р1,2 | Для дифманометра (2 шт.) | 25 (М20х1,5) | 1,6 |
| LSH | Сигнализатор максимального уровня | 50 | 1,6 |
| Т | Для термометра | 50 | 1,6 |
| У1,2 | Выносная камера межфазного уровня (резерв) (2 шт.) | 25 | 4,0 |
| Ф1,2,3 | Люк-лаз | 700 | 1,0 |
| PIT | Для датчика давления | 25 | 1,6 |
| П | Для манометра | 25 | 1,6 |
| LSLL | Сигнализатор сверхминимального уровня нефти | 50 | 1,6 |
| LSHH | Сигнализатор сверхмаксимального уровня нефти | 50 | 1,6 |
| LDG-53.09-1,2 | Выносная камера визуального межфазного уровня (2 шт.) | 50 | 1,6 |
| LDIT-53.08-1,2 | Выносная камера электронного межфазного уровня (2 шт.) | 50 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 12815
- ГОСТ 12820-80
- ГОСТ 15150
- ГОСТ 28759.2
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2002
- ГОСТ Р 52630
- ГОСТ Р 52630-2012
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2013
- ФНП
