Тип 0
- Днище:
- эллиптическое
- Крышка:
- эллиптическая, отъёмная
- Объём:
- от 0,16 до 100 м³
- Документ:
- ГОСТ 20680-2002

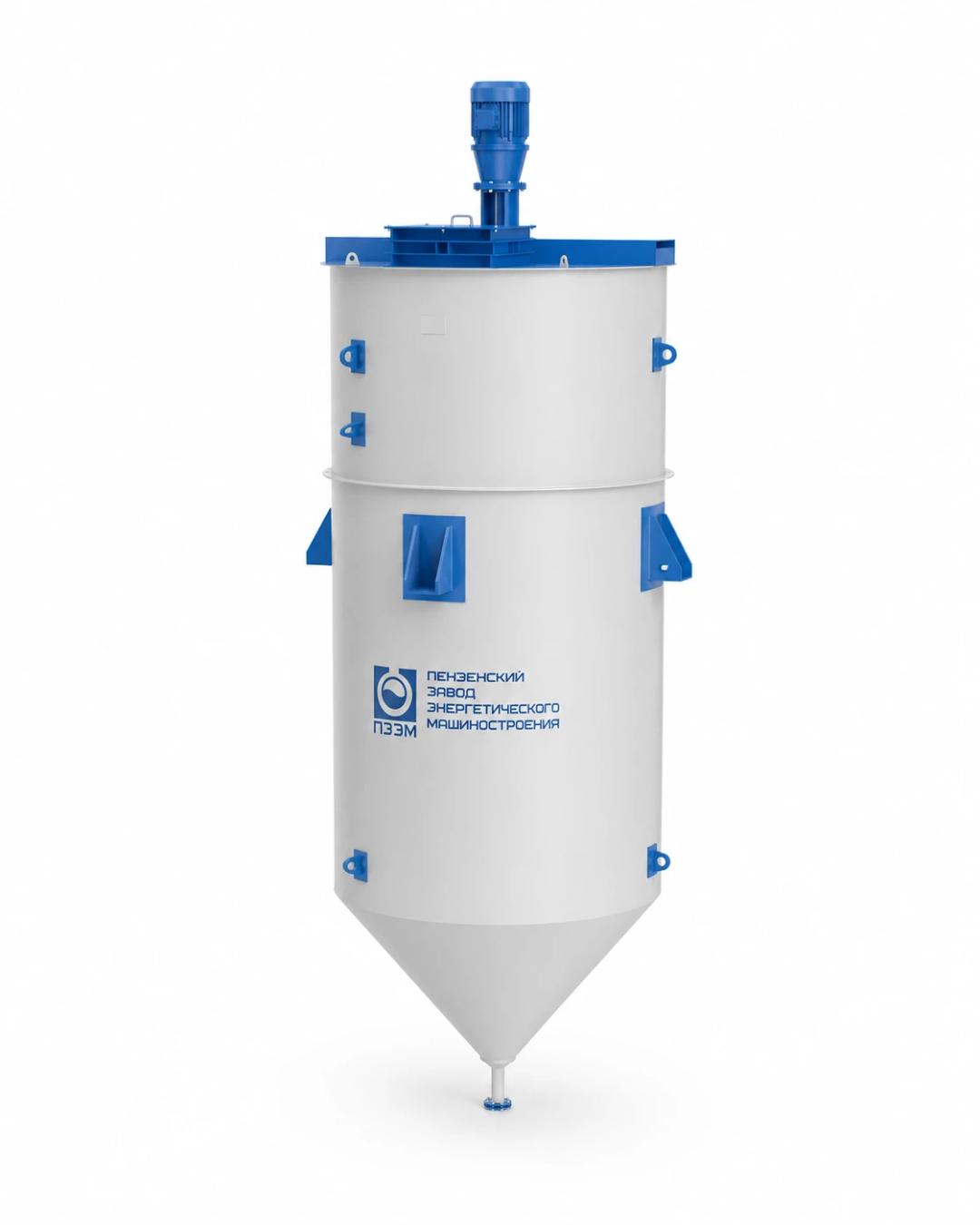

Изготавливаем вертикальные емкости с механическим перемешивающим устройством — мешалкой на валу с приводом от электродвигателя. В таких аппаратах перемешивают среды, чтобы ускорить физико-химические процессы, и готовят смеси — растворы, суспензии, эмульсии.
Аппараты работают с жидкими средами под давлением, без давления и под вакуумом. Тип мешалки подбираем по вязкости среды: лопастные, турбинные и рамные — для менее вязких сред, шнековые и ленточные, в том числе со скребками, — для более вязких. По заказу оснащаем аппарат рубашкой или змеевиком, чтобы подводить и отводить тепло.
Емкости с мешалками работают в химической и нефтехимической промышленности, на пищевых производствах и заводах минеральных удобрений. Среди заказчиков — химические и нефтехимические заводы, фармацевтические предприятия и пищевые комбинаты. Например, мы изготовили вертикальную емкость по типу бака-мерника с перемешивающим устройством объёмом 20 м³.
В таблице — предельные значения для аппаратов с мешалкой, параметры вашего аппарата уточним при подборе.
| Параметр | Значение |
|---|---|
| номинальный объём, м3 | от 0,01 до 100 |
| плотность среды, кг/м3 | до 2000 |
| динамическая вязкость, Па·с | не более 200 |
| рабочая температура, °C | от минус 40 до плюс 350 |
| рабочее избыточное давление, МПа | не более 6,3 |
| вакуум, остаточное давление, Па | не ниже 665 |
| допуск действительного объёма от номинального | ±5 % |
| средний ресурс до капитального ремонта, ч | не менее 37500 |
| средний срок службы, лет | не менее 10 |
| наработка на отказ, ч | не проставлена: в тексте «не менее ... ч» |
| температура корпусов подшипников после часа работы, °C | не более 70 |
| гарантийный срок, мес | 18 со дня ввода, не позднее 24 со дня отгрузки; на экспорт 12 |
| Параметр | В корпусе | В рубашке |
|---|---|---|
| Группа аппарата по ГОСТ 34347 | от 1 до 5 | от 1 до 5 |
| Категория аппарата по ТР ТС 032 | от 1 до 4 | от 1 до 4 |
| Вместимость (внутренний объём), м3 | до 250 | до 8 |
| Давление рабочее, МПа (кгс/см2) | до 16 (160) | до 16 (160) |
| Давление расчётное, МПа (кгс/см2) | до 16 (160) | до 16 (160) |
| Пробное давление гидравлическое | в соответствии с ГОСТ 34347 (п. 7.11) | в соответствии с ГОСТ 34347 (п. 7.11) |
| Группа рабочей среды по ТР ТС 032 | 1 или 2 | 1 или 2 |
| Физическое состояние среды | газ или жидкость | газ или жидкость |
| Класс опасности по ГОСТ 12.1.007 | от 1 до 4 | от 1 до 4 |
| Расчётный (назначенный) срок службы, лет | до 20 | — |
| Число циклов нагружения за весь срок службы | 1000 | — |
| Поверхность теплообмена, м2 | в соответствии с КД | в соответствии с КД |
| Средний ресурс до капитального ремонта, ч | не менее 37500 | — |
| Средний срок службы, лет | не менее 10 | — |
| Наработка на отказ, ч | не проставлена в документе | — |
| Температура корпусов подшипников после часа работы, C | не более 70 | — |
| Гарантийный срок эксплуатации, мес | 18 со дня ввода, не более 24 со дня отгрузки | — |
| Угол охвата седловой опорой, град | не менее 120 | — |
| Шифр | Наименование |
|---|---|
| 0 | без теплообменного устройства |
| 1 | гладкая рубашка |
| 2 | рубашка из полутруб |
| 3 | рубашка с вмятинами |
| 4 | электронагреватель |
| Шифр | Наименование | Условие |
|---|---|---|
| 01 | трёхлопастная | не более 50 Па·с |
| 01М | трёхлопастная модифицированная | не более 50 Па·с |
| 07 | лопастная | не более 50 Па·с |
| 12 | зубчатая | не более 50 Па·с |
| 05 | шестилопастная | не более 50 Па·с |
| 03 | турбинная открытая | не более 50 Па·с |
| 10 | рамная | не более 50 Па·с |
| 08 | шнековая | более 50 Па·с |
| 11 | ленточная | более 50 Па·с |
| 11С | ленточная со скребками | более 50 Па·с |
| Шифр | Наименование | Условие |
|---|---|---|
| 01 | трёхлопастная | не более 50 Па·с |
| 01М | трёхлопастная модифицированная | не более 50 Па·с |
| 07 | лопастная | не более 50 Па·с |
| 12 | зубчатая | не более 50 Па·с |
| 05 | шестилопастная | не более 50 Па·с |
| 03 | турбинная открытая | не более 50 Па·с |
| 10 | рамная | не более 50 Па·с |
| 08 | шнековая | более 50 Па·с |
| 11 | ленточная | более 50 Па·с |
| 11С | ленточная со скребками | более 50 Па·с |
| Поле | Что означает | Значения |
|---|---|---|
| 1 | Тип корпуса аппарата | 0…9 по 3.1 |
| 2 | Исполнение по теплообменному устройству | 0…4 по 3.2 |
| 3 | Номинальный объём, м3 | по таблице 1 |
| 4 | Рабочее (или расчётное) давление в корпусе, МПа | — |
| 5 | Группа материала корпуса | У — углеродистые и конструкционные стали; К — коррозионно-стойкие стали и сплавы, двухслойная сталь |
| 6 | Тип уплотнения вала | Т — торцовое; С — сальниковое; Г — гидрозатвор |
| 7 | Исполнение электродвигателя привода по взрывозащите | — |
| 8 | Климатическое исполнение и категория размещения | по ГОСТ 15150 |
| Отношение L d | Допускаемое радиальное биение, мм | Примечание |
|---|---|---|
| от 25 до 35 включ. | 0,05 | при частоте вращения до 1,34 с-1 допускается увеличить в 1,5 раза |
| св. 35 до 45 включ. | 0,07 | то же |
| св. 45 до 55 включ. | 0,10 | |
| св. 55 до 65 включ. | 0,13 | |
| св. 65 до 75 включ. | 0,16 | |
| св. 75 до 85 включ. | 0,20 | |
| св. 85 до 100 включ. | 0,25 | |
| св. 100 | 0,30 |
| Отношение L d | Допускаемое радиальное биение, мм | Примечание |
|---|---|---|
| от 25 до 35 включ. | 0,05 | при частоте вращения до 1,34 с-1 значение допускается увеличить в 1,5 раза |
| св. 35 до 45 включ. | 0,07 | то же |
| св. 45 до 55 включ. | 0,10 | |
| св. 55 до 65 включ. | 0,13 | |
| св. 65 до 75 включ. | 0,16 | |
| св. 75 до 85 включ. | 0,20 | |
| св. 85 до 100 включ. | 0,25 | |
| св. 100 | 0,30 |
Корпус изготавливаем из углеродистых и конструкционных сталей либо из коррозионностойких сталей и сплавов, в том числе из двухслойной стали. Материал корпуса, деталей в контакте со средой и прокладок подбираем по составу среды и её коррозионной активности.
| Категория | Парциальное давление H₂S, МПа | pH среды |
|---|---|---|
| I | не менее 1,0 | без ограничения |
| II | менее 1,0 до 0,1 включительно | не более 5,0 |
| III | менее 1,0 до 0,01 включительно | более 5,0 |
| IV | менее 0,1 до 0,01 включительно | не более 5,0 |
| V | менее 0,01 до 0,0003 включительно | без ограничения |
| Документ | Название |
|---|---|
| ГОСТ 20680-2002 | Аппараты с механическими перемешивающими устройствами. Общие технические условия |
| ТУ 3616-001-85873787-2023 | Аппараты емкостные с механическим перемешивающим устройством. Технические условия |
Оборудование декларировано и сертифицировано по ТР ТС 032 и ТР ТС 010; системы менеджмента — ISO 9001 (качество), ISO 45001 (охрана труда), ИнтерГазСерт; технологии сварки аттестованы НАКС. Все документы
Корпус делаем цельносварным или с отъёмной крышкой, днище — эллиптическим, коническим или плоским, крышку — эллиптической или плоской. Уплотнение вала выполняем торцовым, сальниковым или гидрозатвором, электродвигатель привода подбираем по требуемой взрывозащите.
Схема показывает тип аппарата — корпус и вал с мешалкой, конкретную конструкцию задаёт проект. Теплообменное устройство, опоры — стойки или лапы, штуцера и полосы для площадок и лестниц выполняем по вашему опросному листу.
Схема типа 0 — первого из исполнений позиции. Штуцера, люк и опоры показаны условно: их число и место задаются проектом.
3.1.4 Сосуды, транспортируемые в собранном виде, а также транспортируемые части должны иметь строповые устройства (захватные приспособления) для проведения погрузочно-разгрузочных работ, подъема, перемещения и установки сосудов в проектное положение. Допускается использовать технологические штуцера, горловины, уступы, бурты и другие конструктивные элементы сосудов при подтверждении расчетом на прочность. Конструкция, места расположения строповых устройств и конструктивных элементов для строповки, их количество, схема строповки сосудов и их транспортируемых частей должны быть указаны в технической документации.
3.2.1 В сосудах применяют днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные, плоские, присоединяемые на болтах.
3.3.1 Сосуды должны быть снабжены люками или смотровыми лючками, обеспечивающими осмотр, очистку, безопасность работ по защите от коррозии, монтаж и демонтаж разборных внутренних устройств, ремонт и контроль сосудов. Количество люков и лючков определяет разработчик сосуда. Люки и лючки необходимо располагать в доступных для пользования местах.
3.3.2 Сосуды с внутренним диаметром более 800 мм должны иметь люки. Внутренний диаметр люка круглой формы у сосудов, устанавливаемых на открытом воздухе, должен быть не менее 450 мм, а у сосудов, располагаемых в помещении, - не менее 400 мм. Размер люков овальной формы по наименьшей и наибольшей осям должен быть не менее 325×400 мм. Внутренний диаметр люка у сосудов, не имеющих корпусных фланцевых разъемов и подлежащих внутренней антикоррозионной защите неметаллическими материалами, должен быть не менее 800 мм. Допускается проектировать сосуды без люков:
- сосуды, предназначенные для работы с веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007, не вызывающими коррозии и накипи, независимо от их диаметра, при этом следует предусмотреть необходимое количество смотровых лючков;
- сосуды с приварными рубашками и кожухотрубчатые теплообменные аппараты независимо от их диаметра;
- сосуды, имеющие съемные днища или крышки, а также обеспечивающие возможность проведения внутреннего осмотра без демонтажа трубопровода горловины или штуцера.
3.3.3 Сосуды с внутренним диаметром не более 800 мм должны иметь круглый или овальный лючок. Размер лючка по наименьшей оси должен быть не менее 80 мм.
3.3.4 Каждый сосуд должен иметь бобышки или штуцера для наполнения водой и слива, удаления воздуха при гидравлическом испытании. Для этой цели допускается использовать технологические бобышки и штуцера. Штуцера и бобышки на вертикальных сосудах должны быть расположены с учетом возможности проведения гидравлического испытания как в вертикальном, так и в горизонтальном положениях.
3.3.5 Для крышек люков массой более 20 кг должны быть предусмотрены приспособления для облегчения их открывания и закрывания.
3.3.6 Шарнирно-откидные или вставные болты, закладываемые в прорези, хомуты и другие зажимные приспособления люков, крышек и фланцев, должны быть предохранены от сдвига или ослабления.
3.4.1 Расположение отверстий в эллиптических и полусферических днищах не регламентируется. Расположение отверстий на торосферических днищах допускается в пределах центрального сферического сегмента. При этом расстояние от наружной кромки отверстия до центра днища, измеряемое по хорде, должно быть не более 0,4 наружного диаметра днища.
3.4.2 Отверстия для люков, лючков и штуцеров в сосудах 1, 2, 3, 4-й групп должны быть расположены, как правило, вне сварных швов. Допускается расположение отверстий на продольных и кольцевых швах цилиндрических и конических обечаек, выпуклых днищ без ограничения диаметра отверстий при условии 100%-ной проверки сварных швов радиографическим или ультразвуковым методом, если нет других указаний в технической документации.
3.5.1 Цилиндрические и конические опоры из углеродистых и низколегированных сталей допускается применять для сосудов из коррозионно-стойкой стали при условии, что приварку опоры к сосуду проводят с использованием промежуточной обечайки из коррозионно-стойкой стали. Приварку опор-стоек, опор-лап, цапф, монтажных штуцеров и других несущих устройств из углеродистой и низколегированной сталей к корпусу сосуда из коррозионно-стойкой стали следует выполнять с использованием подкладных пластин из материала того же класса, что и материал корпуса.
3.5.2 Для горизонтальных сосудов угол охвата седловой опоры, как правило, должен быть не менее 120°.
3.5.3 При наличии температурных расширений в продольном направлении в горизонтальных сосудах необходимо выполнять неподвижной лишь одну седловую опору, остальные опоры - подвижными. Указание об этом должно содержаться в технической документации.
3.5.4 Седловые опоры теплообменных аппаратов с извлекаемыми трубными пучками должны выдерживать продольную силу, эквивалентную 1,5 массы трубного пучка теплообменника.
5.5.1 Патрубки штуцеров и люков допускается изготовлять вальцованными из листового проката, труб и поковок. Патрубки штуцеров и люков допускается изготовлять из сортового проката с наружным диаметром не более 160 мм, толщиной не более 40 мм, длиной до 200 мм включительно. Заготовки для штуцеров и люков должны быть в термически обработанном состоянии и должны подвергаться радиографическому или ультразвуковому контролю по всему объему. Необходимость термической обработки заготовок, изготовленных из листового проката вальцовкой и сваркой, определяется согласно 5.11.1.
5.5.2 Патрубки штуцеров и люков сосудов из двухслойных сталей могут быть изготовлены:
- из двухслойной стали той же марки или того же класса;
- с коррозионно-стойкой наплавкой внутренней поверхности патрубка;
- с применением облицовочных гильз.
Толщина наплавленного слоя после механической обработки должна быть не менее 3 мм и не менее 6 мм при наличии требований по межкристаллитной коррозии и указана в технической документации. Толщина облицовки должна быть не менее 3 мм. Для сред, не вызывающих коррозионное растрескивание, штуцера сосудов из двухслойной стали с основным слоем из углеродистой или марганцево-кремнистой стали и плакирующим слоем из хромистой коррозионно-стойкой стали или хромоникелевой аустенитной стали допускается изготовлять из хромоникелевой аустенитной стали при номинальном диаметре штуцера не более 100 мм, расчетной температуре не более 400°C. Использование штуцеров с номинальным диаметром не более 100 мм, расчетной температурой более 400°C допускается при условии подтверждения статической и малоцикловой прочности узлов врезки расчетом с учетом стесненности температурных деформаций в соответствии с ГОСТ 34233.1 (пункт 8.10) и ГОСТ 34233.6.
5.5.3 Торцы штуцеров сосудов и люков из двухслойной стали и швы приварки их к корпусу должны быть защищены от корродирующего действия среды наплавкой или накладкой. Толщина наплавленного слоя должна быть не менее указанной в 5.5.2. Толщина накладок должна быть не менее 3 мм.
5.5.4 При установке штуцеров и люков:
- позиционное отклонение (в радиусном измерении) осей штуцеров и люков на днищах допускается не более ±10 мм;
- отклонения диаметров отверстий под штуцера и люки должны быть в пределах зазоров, допустимых для сварных соединений по конструкторской документации;
- оси отверстий для болтов и шпилек фланцев не должны совпадать с главными осями сосудов и должны быть расположены симметрично относительно этих осей, при этом отклонение от симметричности допускается не более ±5°;
- отклонение по высоте (вылету) штуцеров допускается не более ±5 мм.
| Категория | Среда | Вместимость, м³ | P·V, МПа·м³ | Давление, МПа |
|---|---|---|---|---|
| 1-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,0025 до 0,005 включительно | свыше 0,05 |
| 2-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,005 до 0,02 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 20 до 100 включительно |
| 3-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,02 до 0,1 включительно | свыше 0,05 |
| 4-я | газы и пары, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 |
| 4-я | газы и пары, группа 1 | свыше 0,001 | свыше 0,1 | свыше 0,05 |
| 1-я | газы и пары, группа 2 | свыше 0,001 до 0,4 включительно | свыше 0,005 до 0,02 включительно | свыше 0,05 до 20 включительно |
| 2-я | газы и пары, группа 2 | свыше 0,001 до 2 включительно | свыше 0,02 до 0,1 включительно | свыше 0,05 до 100 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 100 до 300 включительно |
| 3-я | газы и пары, группа 2 | свыше 0,001 до 0,75 включительно | свыше 0,1 до 0,3 включительно | свыше 0,05 |
| 3-я | газы и пары, группа 2 | свыше 0,75 | свыше 0,1 | свыше 0,05 до 0,4 включительно |
| 4-я | газы и пары, группа 2 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 300 |
| 4-я | газы и пары, группа 2 | свыше 0,001 | свыше 0,3 | свыше 0,4 |
| 1-я | жидкости, группа 1 | свыше 0,02 | свыше 0,02 | свыше 0,05 до 1 включительно |
| 2-я | жидкости, группа 1 | свыше 0,0001 до 0,001 включительно | не нормируется | свыше 50 |
| 2-я | жидкости, группа 1 | свыше 0,001 | свыше 0,02 | свыше 1 до 50 включительно |
| 3-я | жидкости, группа 1 | свыше 0,001 | не нормируется | свыше 50 |
| 1-я | жидкости, группа 2 | свыше 0,0001 до 0,01 включительно | не нормируется | свыше 100 |
| 1-я | жидкости, группа 2 | свыше 0,02 | свыше 1 | свыше 1 до 50 включительно |
| 2-я | жидкости, группа 2 | свыше 0,01 | свыше 1 | свыше 50 |
| Что задано | Значение | Пункт |
|---|---|---|
| избыточное давление рабочей среды | более 0,07 МПа (пар, газ в газообразном, сжиженном состоянии) | п.2 |
| температура воды | более 115 °C (вода) | п.2 б |
| температура иных жидкостей | превышает температуру кипения при избыточном давлении 0,07 МПа (иные жидкости) | п.2 в |
| объём парового и водяного пространства котла | 0,001 и менее м3 (и произведение рабочего давления на объём не более 0,002 МПа·м3) | п.5 в |
| вместимость электрокотла | не более 0,025 м3 | п.5 г |
| вместимость сосуда для научно-экспериментальных целей | не более 0,025 м3 (независимо от давления) | п.5 е |
| вместимость сосуда | не более 0,025 м3 (И произведение рабочего давления на вместимость не более 0,02 МПа·м3) | п.5 ж |
| внутренний диаметр труб, из которых состоит сосуд без коллекторов | не более 150 мм | п.5 п |
| наружный диаметр трубопровода пара и горячей воды категорий IIэ, IIIэ, IVэ | менее 76 мм | п.5 т |
| наружный диаметр трубопровода пара и горячей воды категории Iэ | менее 51 мм | п.5 у |
| сосуды и трубопроводы под вакуумом | — | п.5 и |
| внутренний диаметр труб, соединяющих корпуса, при котором группа сосудов считается ОДНИМ сосудом | более 100 мм (из общего объёма исключают объём футеровки, труб и внутренних устройств) | п.5, абзац после подпункта е |
| Вместимость, м³ | Давление, МПа | P·V | Категория ТР ТС 032 | ФНП № 536 | Регулируется |
|---|---|---|---|---|---|
| 0.002 | 0.06 | 0.00012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.07 | 0.00014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.002 | 0.08 | 0.00016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.1 | 0.0002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 0.5 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.002 | 2 | 0.004 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.002 | 16 | 0.032 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 0.06 | 0.0003 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.07 | 0.00035 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.005 | 0.08 | 0.0004 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.1 | 0.0005 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 0.5 | 0.0025 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.005 | 1 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 2 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.005 | 5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.005 | 16 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 0.06 | 0.0006 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.07 | 0.0007 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.01 | 0.08 | 0.0008 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.1 | 0.001 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.01 | 0.5 | 0.005 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 1 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 2 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.01 | 5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.01 | 16 | 0.16 | 4-я | в области действия ФНП 536 | оба |
| 0.02 | 0.06 | 0.0012 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.07 | 0.0014 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.02 | 0.08 | 0.0016 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.1 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.02 | 0.5 | 0.01 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 1 | 0.02 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.02 | 2 | 0.04 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 5 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.02 | 16 | 0.32 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 0.06 | 0.0015 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.07 | 0.00175 | вне ТР ТС 032 | вне ФНП 536: давление не более 0,07 МПа (п.2) | ни один |
| 0.025 | 0.08 | 0.002 | вне ТР ТС 032 | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ни один |
| 0.025 | 0.1 | 0.0025 | 1-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 0.5 | 0.0125 | 2-я | вне ФНП 536: вместимость не более 0,025 м3 и P*V не более 0,02 (п.5 ж) | ТОЛЬКО ТР ТС |
| 0.025 | 1 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 2 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.025 | 5 | 0.125 | 4-я | в области действия ФНП 536 | оба |
| 0.025 | 16 | 0.4 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 0.06 | 0.003 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.07 | 0.0035 | 1-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.05 | 0.08 | 0.004 | 1-я | в области действия ФНП 536 | оба |
| 0.05 | 0.1 | 0.005 | 2-я | в области действия ФНП 536 | оба |
| 0.05 | 0.5 | 0.025 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 1 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 2 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.05 | 5 | 0.25 | 4-я | в области действия ФНП 536 | оба |
| 0.05 | 16 | 0.8 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 0.06 | 0.006 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.07 | 0.007 | 2-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 0.1 | 0.08 | 0.008 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.1 | 0.01 | 2-я | в области действия ФНП 536 | оба |
| 0.1 | 0.5 | 0.05 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 0.1 | 2 | 0.2 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 0.1 | 16 | 1.6 | 4-я | в области действия ФНП 536 | оба |
| 1 | 0.06 | 0.06 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.07 | 0.07 | 3-я | вне ФНП 536: давление не более 0,07 МПа (п.2) | ТОЛЬКО ТР ТС |
| 1 | 0.08 | 0.08 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.1 | 0.1 | 3-я | в области действия ФНП 536 | оба |
| 1 | 0.5 | 0.5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 1 | 1 | 4-я | в области действия ФНП 536 | оба |
| 1 | 2 | 2 | 4-я | в области действия ФНП 536 | оба |
| 1 | 5 | 5 | 4-я | в области действия ФНП 536 | оба |
| 1 | 16 | 16 | 4-я | в области действия ФНП 536 | оба |
В опросном листе укажите среду, её плотность, давление, температуру и место установки — по ним подберём тип мешалки, уплотнение вала и материал аппарата.
Изготавливаем вертикальные емкости с механическим перемешивающим устройством — мешалкой на валу с приводом от электродвигателя. В таких аппаратах перемешивают среды, чтобы ускорить физико-химические процессы, и готовят смеси — растворы, суспензии, эмульсии.
Схема показывает тип аппарата — корпус и вал с мешалкой, конкретную конструкцию задаёт проект. Теплообменное устройство, опоры — стойки или лапы, штуцера и полосы для площадок и лестниц выполняем по вашему опросному листу.
Корпус изготавливаем из углеродистых и конструкционных сталей либо из коррозионностойких сталей и сплавов, в том числе из двухслойной стали. Материал корпуса, деталей в контакте со средой и прокладок подбираем по составу среды и её коррозионной активности.
Корпус делаем цельносварным или с отъёмной крышкой, днище — эллиптическим, коническим или плоским, крышку — эллиптической или плоской. Уплотнение вала выполняем торцовым, сальниковым или гидрозатвором, электродвигатель привода подбираем по требуемой взрывозащите.
Цену рассчитываем под ваши параметры по опросному листу: скачайте его, заполните и приложите к заявке. Срок изготовления — 60–90 дней, гарантия — от 12 до 36 месяцев.

Заполните форму ниже, ваше письмо будет отправлено в отдел продаж. Мы свяжемся с вами в ближайшее время.
Заявка отправлена
Мы свяжемся с вами в ближайшее время.
Выберите тип оборудования — бланк скачается. Заполните его и пришлите нам.
Заполните форму ниже. Мы свяжемся с вами в ближайшее время.
Вопрос отправлен
Мы свяжемся с вами в ближайшее время.
