Емкость вертикальная с перемешивающим устройством объемом 20 м³

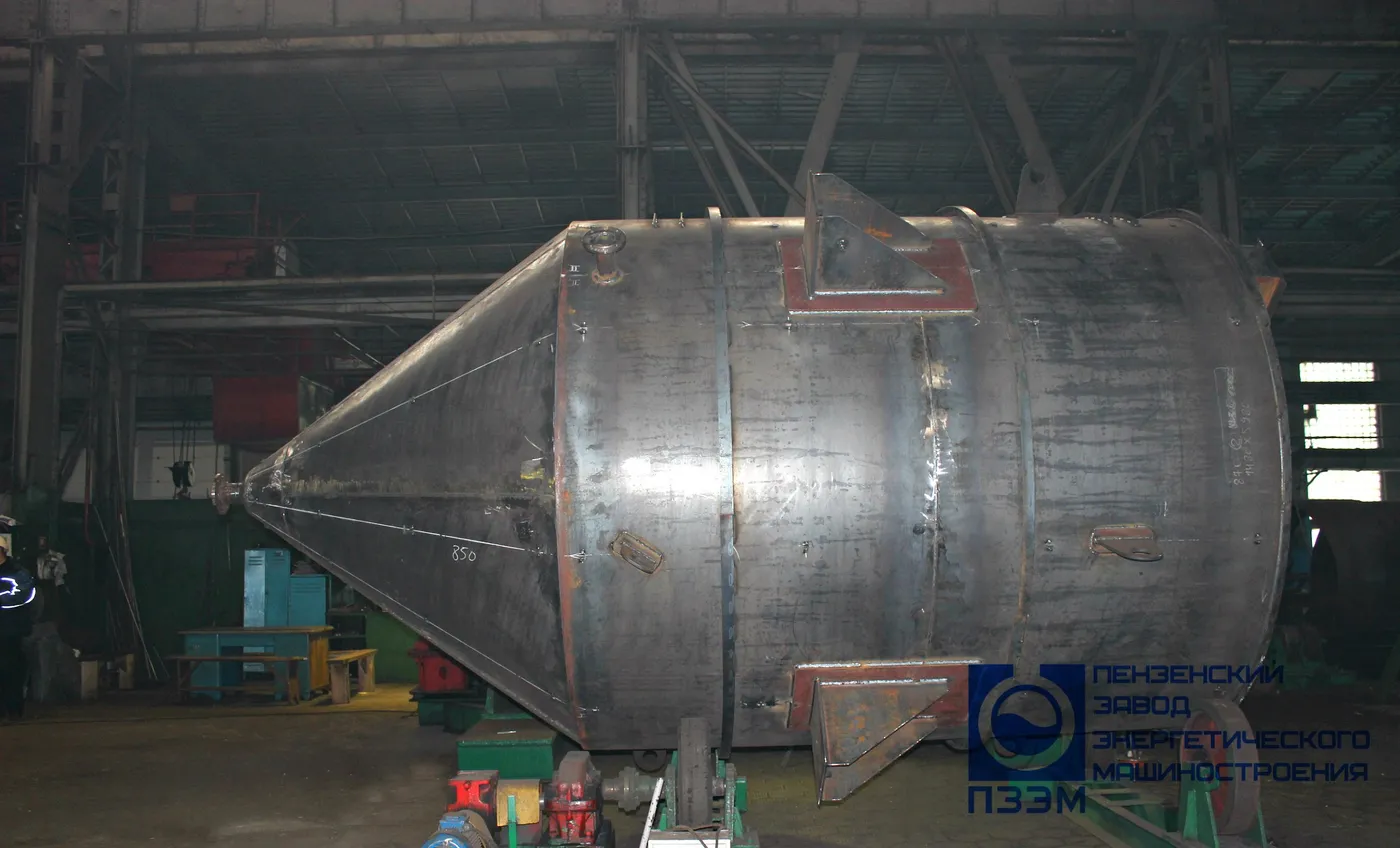

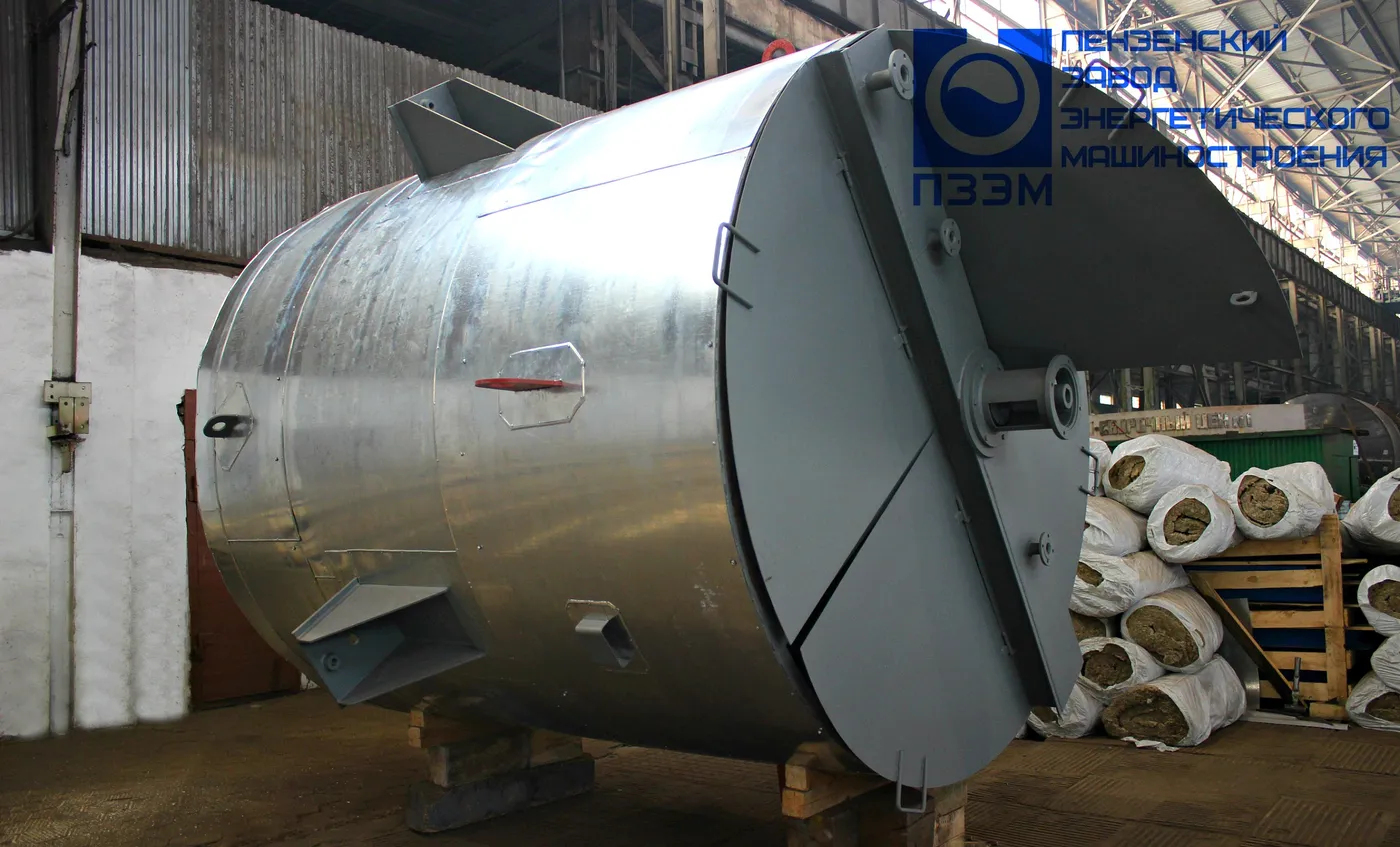

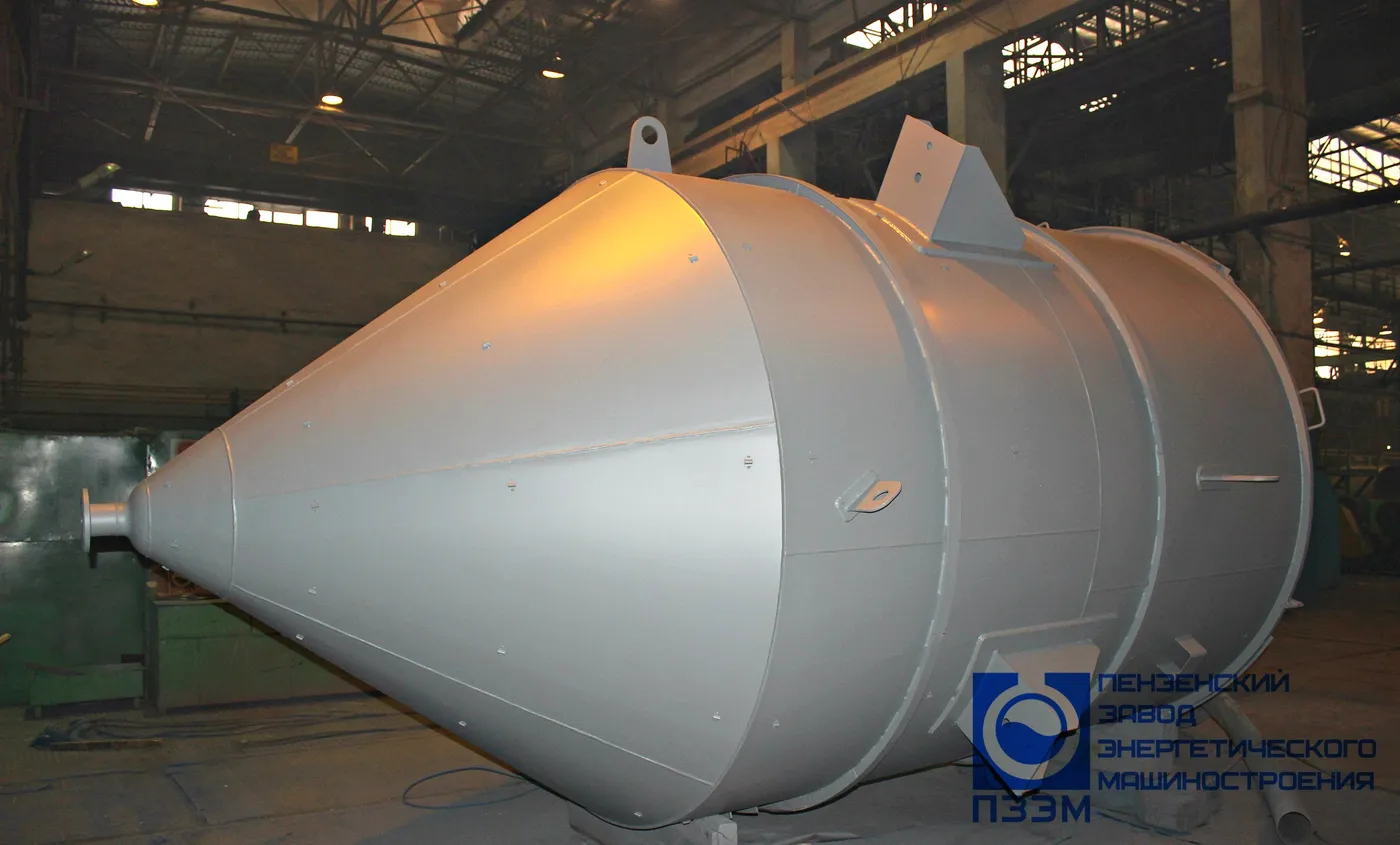

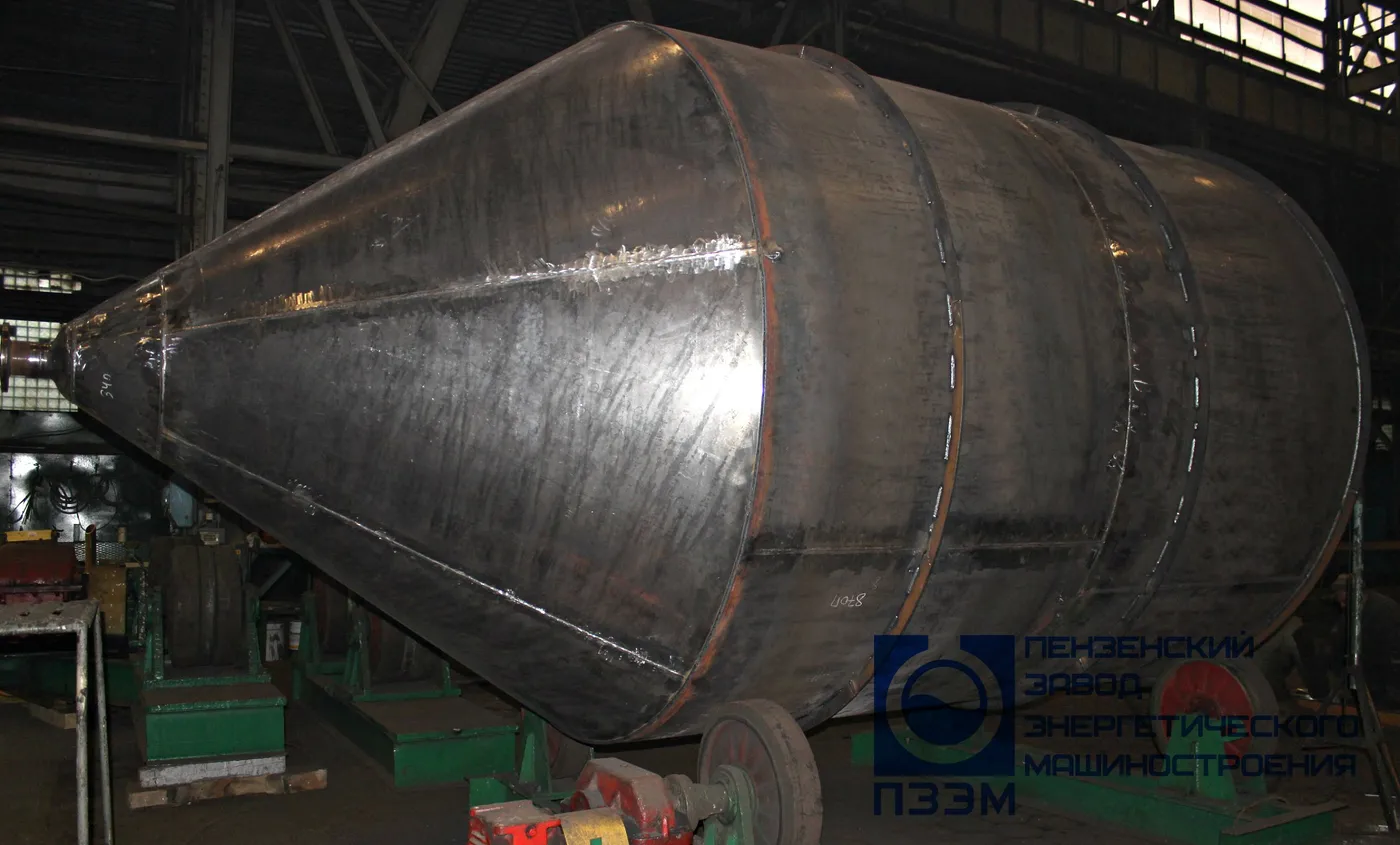

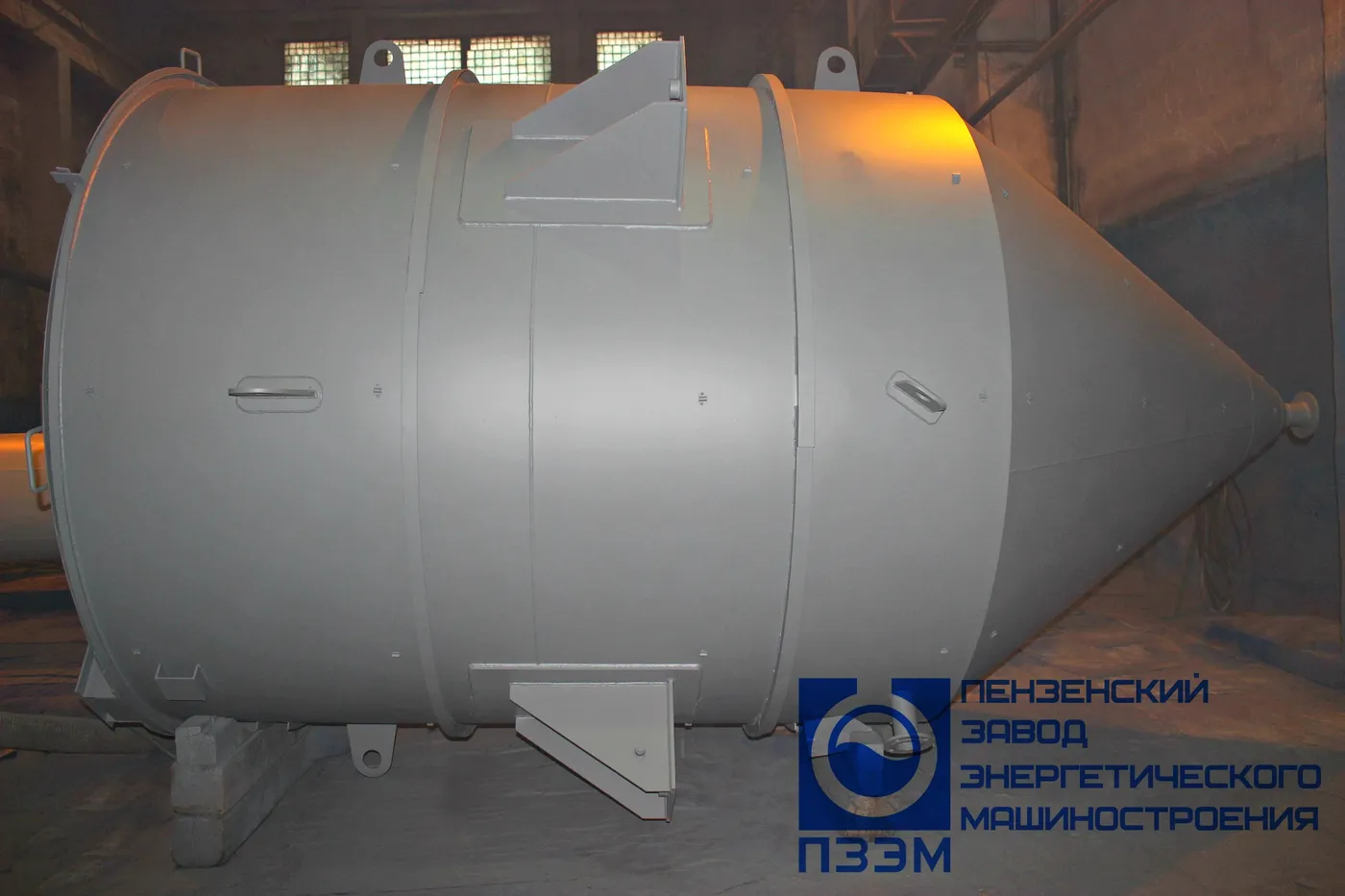

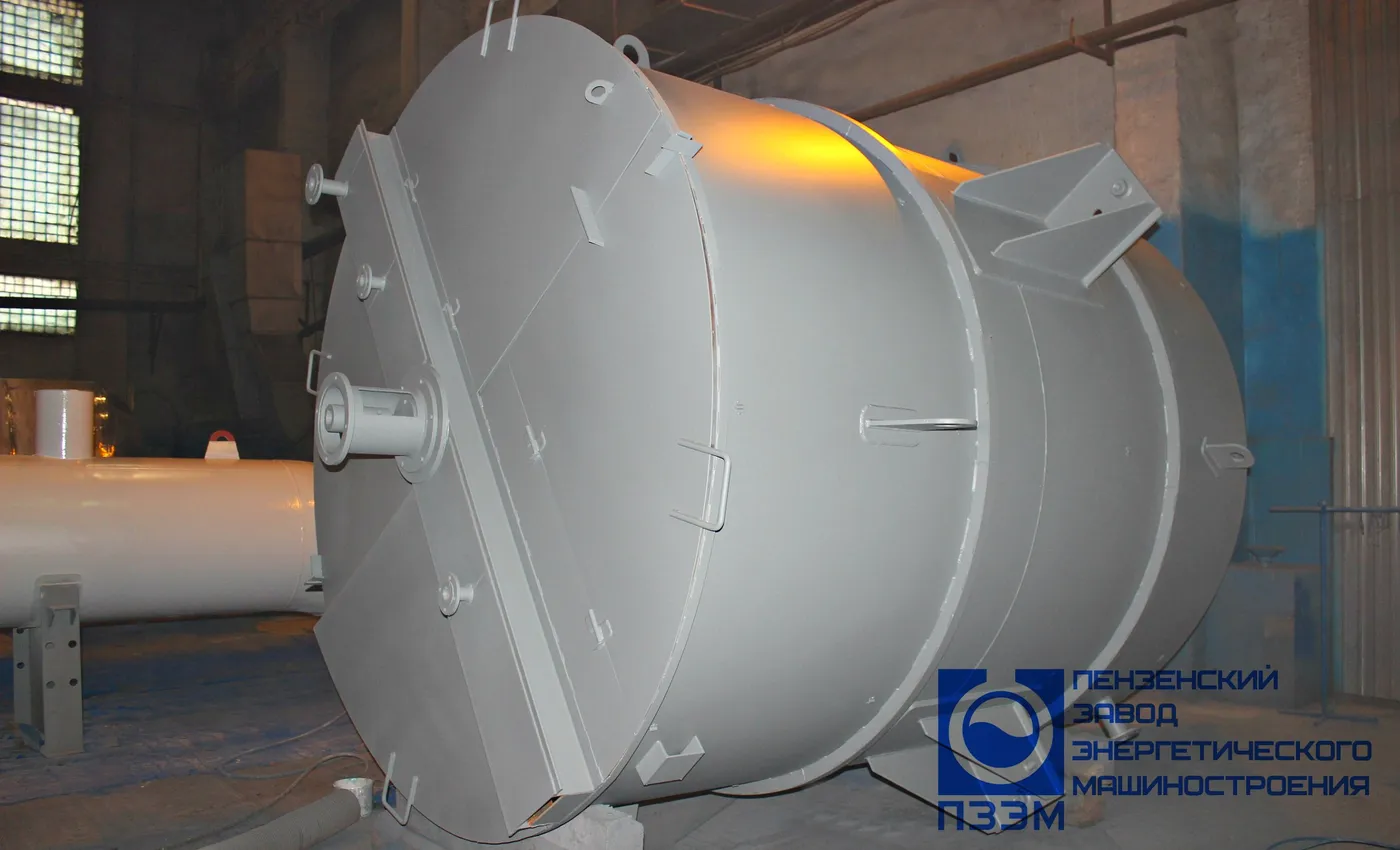

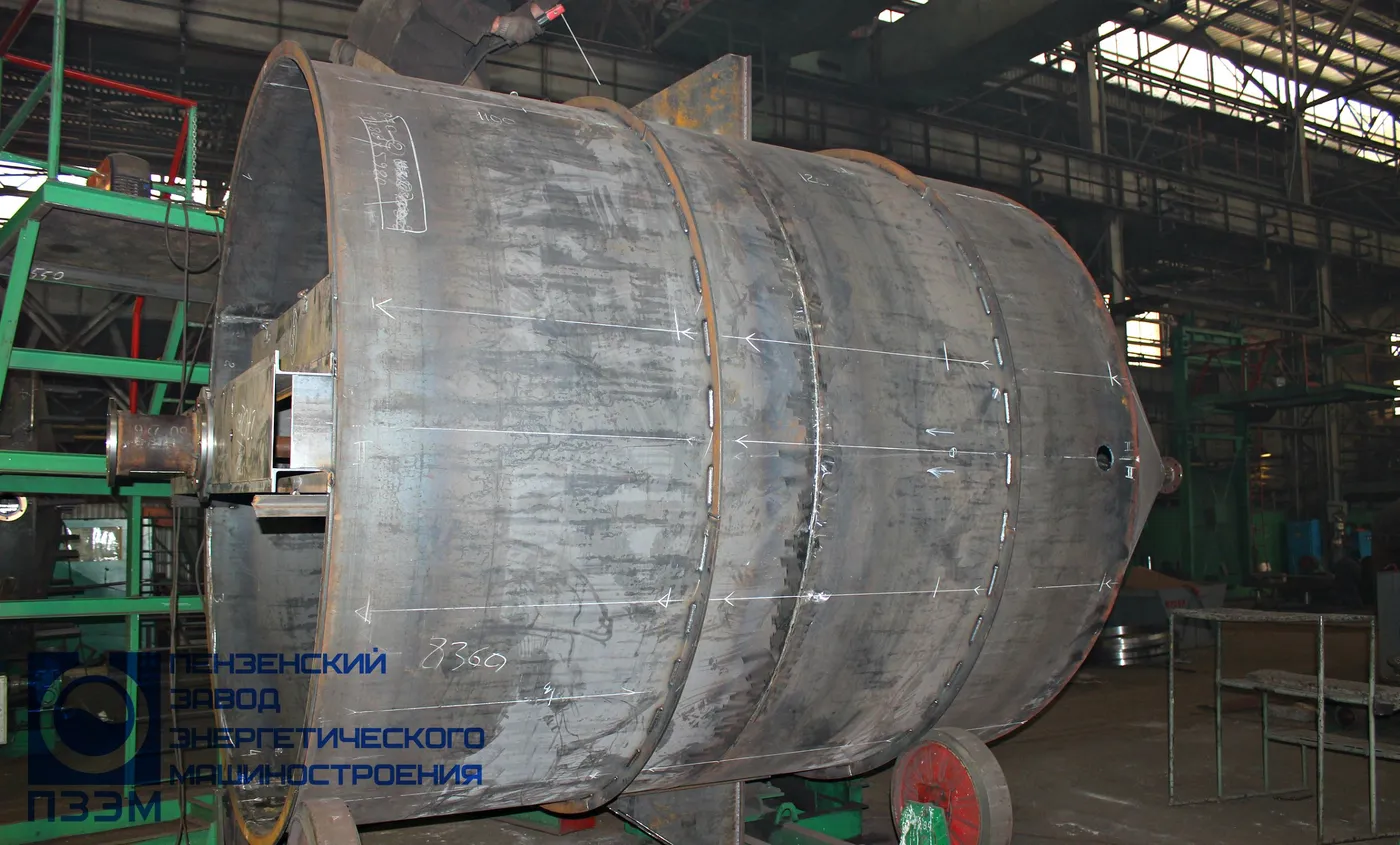

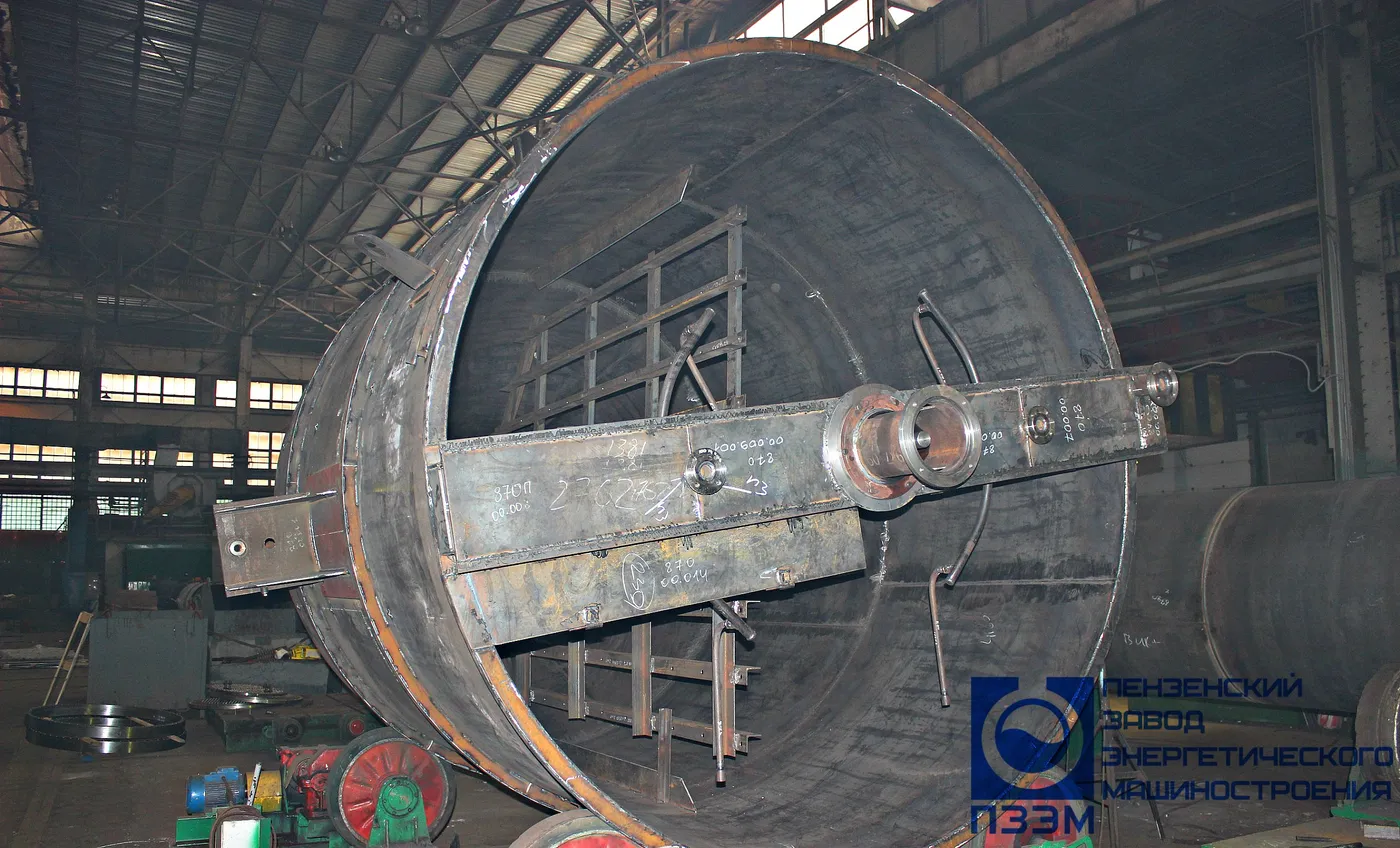

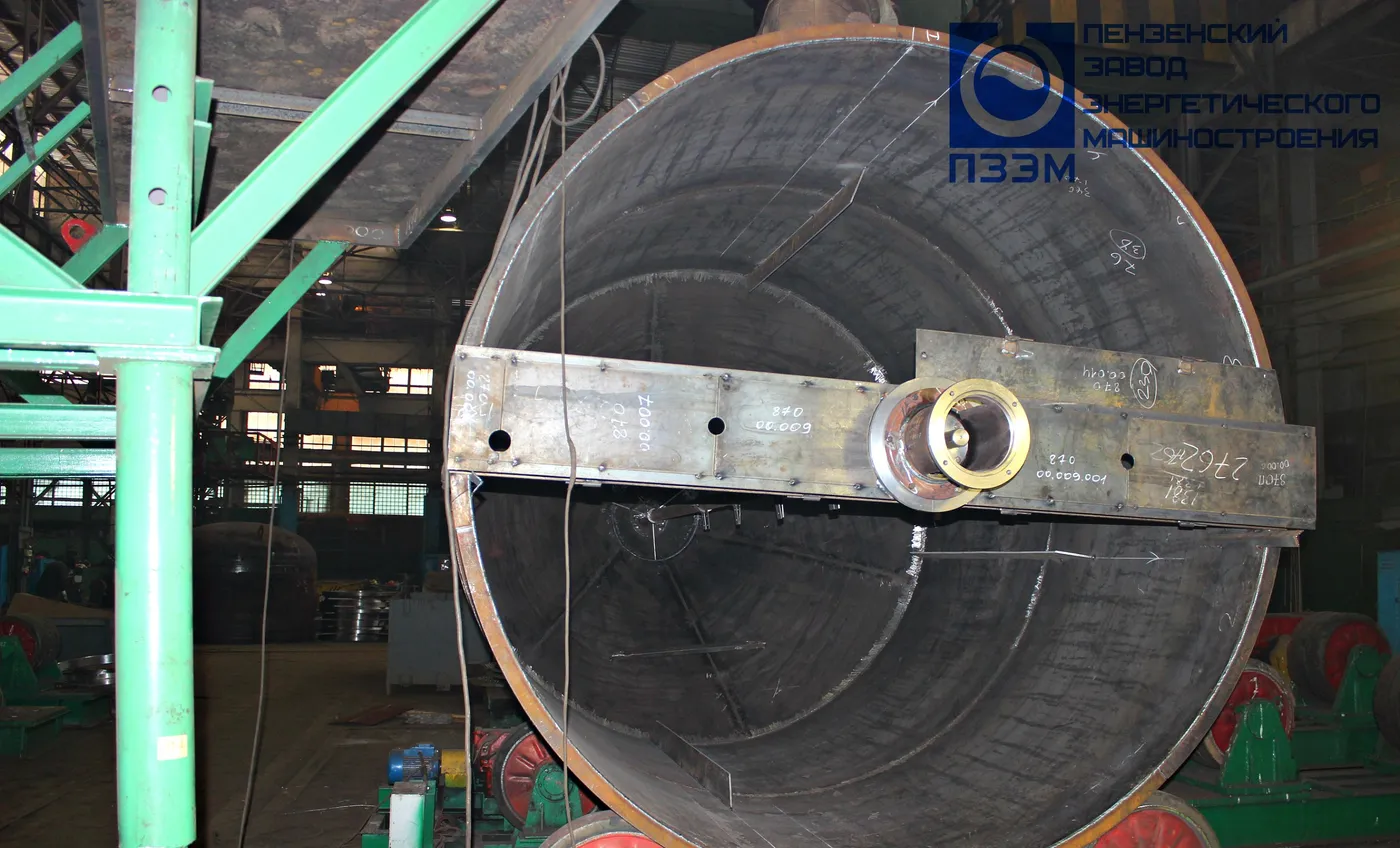

По заказу завода по производству масла из Самарской области изготовлена ёмкость вертикальная по типу бака-мерника с перемешивающим устройством объёмом 20 м³; предназначена для хранения и выдачи растительного масла. Материал изготовления — сталь Ст3, толщина стенок и днищ — 6 мм. Масса изделия — 3200 кг. Аппарат снабжён внутренним перемешивающим устройством. Ёмкость теплоизолирована прошивными матами и оцинкована. Расчётный срок службы — 10 лет.

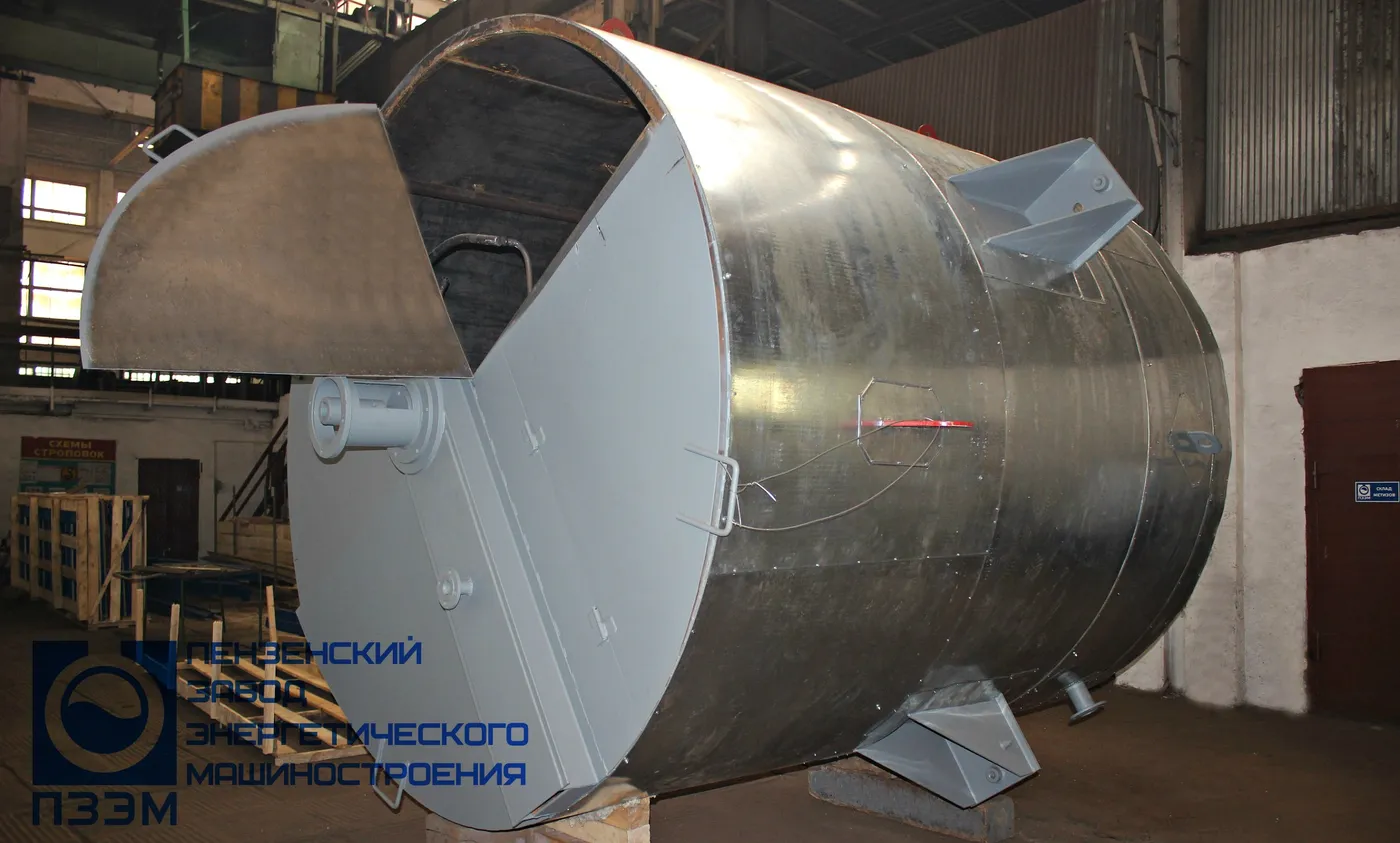

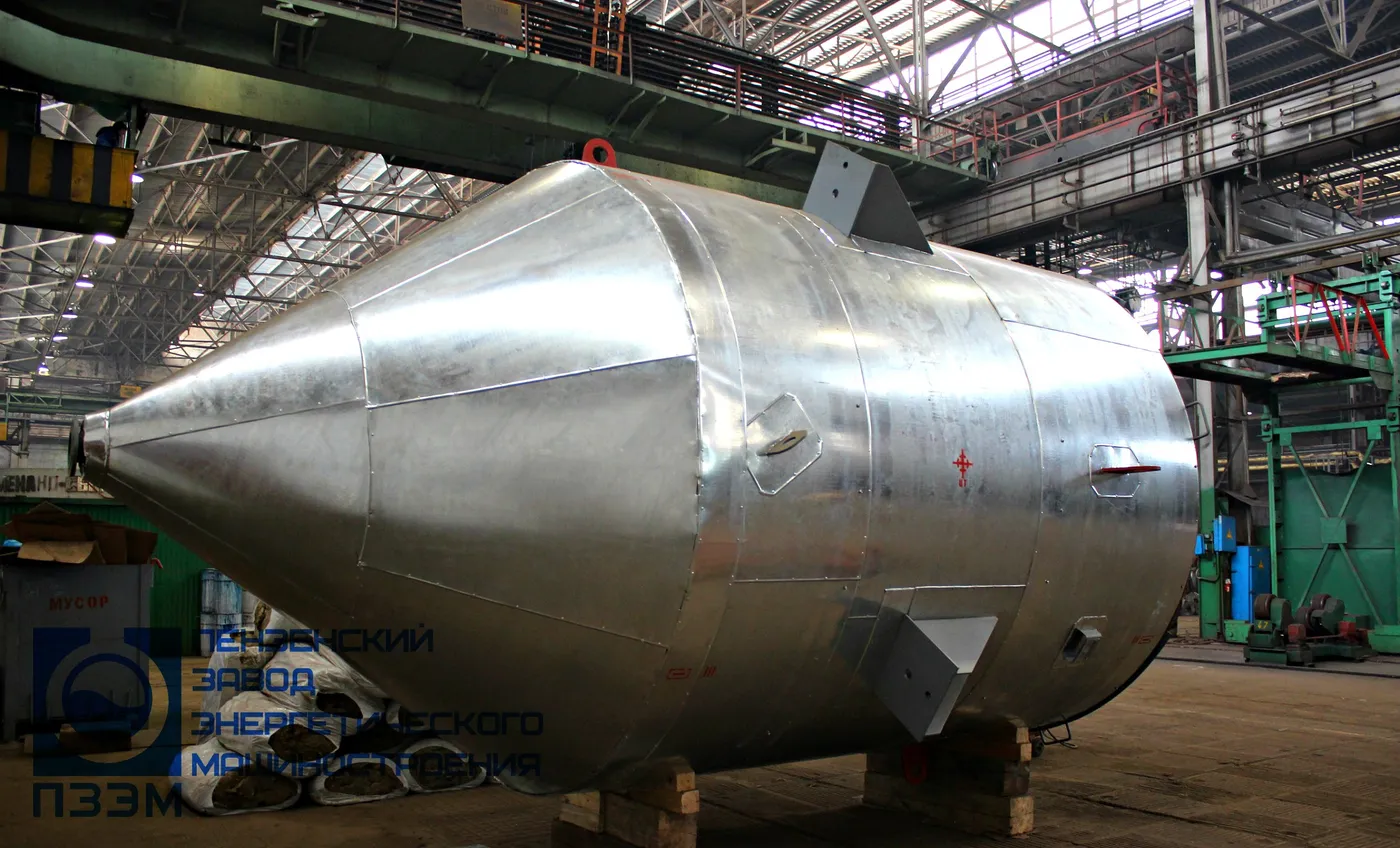

| Исполнение | вертикальный, с коническим днищем, плоской крышкой, на 4 лапах-опорах, с перемешивающим устройством (мотор-редуктор на крышке) |
|---|---|
| Высота цилиндрической части, мм | 3000 |
| Материал листа обечайки | лист 10 (по виду) |
| Теплоизоляция | минвата 50мм с защитой оцинкованным листом 0,5мм (на виде: теплоизоляция 50 мм) |
| Покрытие/окраска | наружная поверхность: грунт-эмаль ЯрЛисоат 0278 ТУ 2313-174-21743165-2000; внутренняя поверхность – очистить и просушить |
| Мотор-редуктор | МЦ2СФ-87ES-51-5,5-321-Ц-У3: обороты выходного вала 51 об/мин; крутящий момент 954 Нм; допустимая радиальная нагрузка 16100 Н; коэффициент эксплуатации 1,53; входная мощность 5,5 кВт; входные обороты 1450 об/мин; монтажное положение 321; масса 110 кг |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход рабочей среды | 50 | 0,25 |
| Б | Окончательный слив | 100 | 1,0 |
| В | Вход рабочей среды | 80 | 0,25 |
| Г1, Г2 | Подача реагента (2 шт.) | 40 | 0,25 |
Нормативная база
- ГОСТ 33259-2015
- ТУ 2313-174-21743165-2000
