Аппарат емкостной ГКК-1-6-12,5-0,05-И-ЕП
Особенности
Негабарит

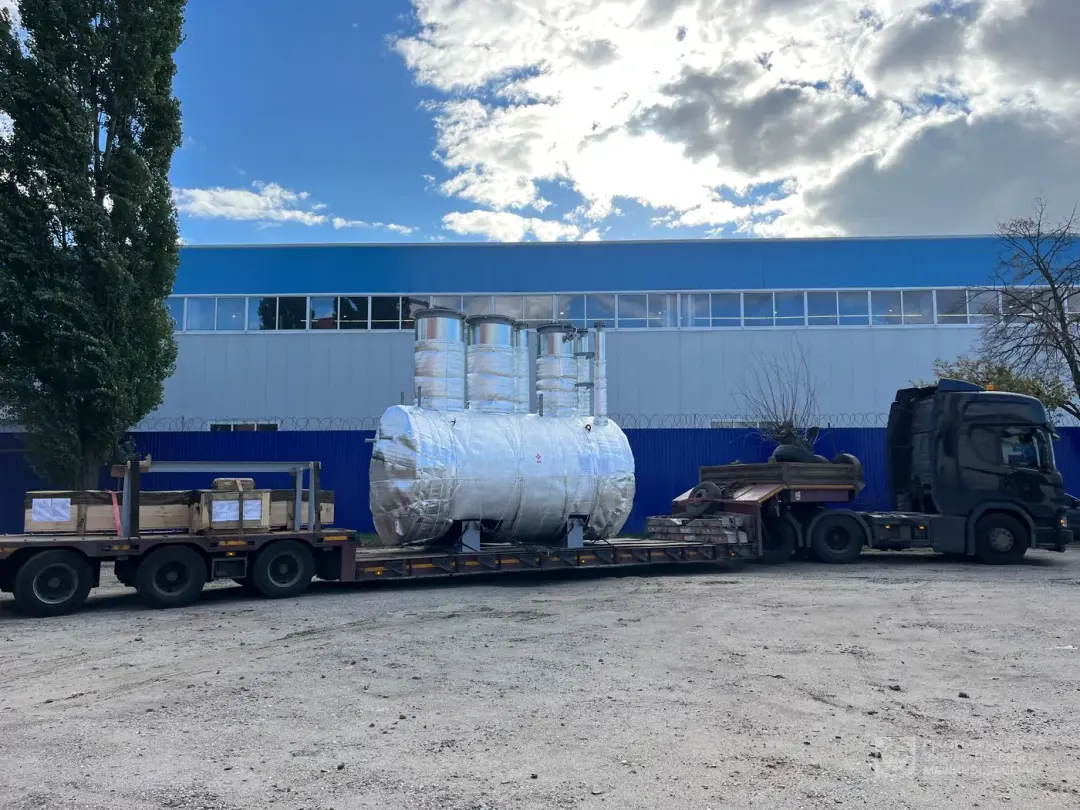

Аппарат емкостной ГКК-1-6-12,5-0,05-И-ЕП вместимостью 12,5 м³. Горизонтальное исполнение. В заказе: отгрузка негабаритом. Заказ 2026 года.
| Наименование по эскизу | Аппарат емкостной ГКК-1-6-12,5-0,05-И-ЕП. Эскиз |
|---|---|
| Назначение аппарата | Емкость дренажная подземная предназначена для сбора и слива технических жидкостей или нефтепродуктов |
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Номинальный объём, м³ | 12,5 |
| Давление рабочее, МПа (кгс/см²) | 0,05 (0,5) |
| Давление расчётное, МПа (кгс/см²) | 0,07 (0,7) |
| Давление пробное гидравлическое | 0,1 |
| Рабочая температура среды максимальная, °C | 100 |
| Рабочая температура среды минимальная, °C | 0 |
| Расчётная температура стенки, °C | 150 |
| Минимально допустимая температура стенки сосуда, находящегося под расчётным давлением, °C | 1 |
| Рабочая среда | Конденсат |
| Физическое состояние среды | жидкость |
| Класс опасности по ГОСТ 12.1.007-76 | 3 |
| Группа взрывоопасности и категория по ГОСТ 31610.20-1-2020 | IIA T3 |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Коррозионность | да |
| Плотность среды, кг/м³ | 700-1000 |
| Расчётный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | 3,0 |
| Основной материал | 09Г2С-15 ГОСТ 19281 |
| Материал опор | 09Г2С-15 ГОСТ 19281 |
| Материал крепежа | 40Х ГОСТ 4543 |
| Тип прокладок | СНП ОСТ 26.260.461-99 |
| Расчётное число циклов нагружения за весь срок службы | не более 1000 |
| Сейсмичность, балл не более | 5 |
| Сейсмичность, балл, не более по СП 14.13330.2014 | 5 |
| Климатическое исполнение | ХЛ |
| Уровень ответственности сооружения | нормальный |
| Абсолютно минимальная температура воздуха, °C | минус 60 |
| Абсолютно максимальная температура воздуха, °C | 40 |
| Максимальное расчётное значение веса снегового покрова, кПа | 1,5 |
| Максимальное значение толщины стенки гололёда, мм | 5 |
| Размещение оборудования | подземная |
| Температура наиболее холодной пятидневки обеспеченностью 0,92 / 0,98, °C | минус 49 / минус 51 |
| Снеговой район по СП 20.13330.2016 | IV |
| Ветровой район по СП 20.13330.2016 | I |
| Тип аппарата | ГКК (горизонтальный с коническими днищами) |
| Диаметр внутренний, мм | 2000 |
| Габаритные размеры, длина, мм | 4510 |
| Габаритные размеры, ширина, мм | 2540 |
| Габаритные размеры, высота, мм | 6020 |
| Габаритные размеры, высота (задание на фундамент), мм | 6270 |
| Термообработка | нет |
| Исполнение | горизонтальный подземный, на двух опорах; горловины люка-лаза DN600 и двух люков DN700 под погружные насосные агрегаты выведены над уровнем земли (по эскизу) |
| Погружной нагреватель (давальческий, эскиз поставщика) | НПЕх 6-3-1000-IIВ, мощность 6 кВт, 380В, нагрев газового конденсата, маркировка взрывозащиты 1 Ex d IIB T3 Gb X, присоединение фланец Ду150-16-01-1-B ГОСТ 33259-2015 |
| Состояние поставки | емкость в собранном виде с неустановленными крышкой и поворотным устройством люка, укрытием насоса, рамой для крепления укрытия насоса. Комплекс монтажных работ по сборке, установке снятых сборочных единиц и деталей комплектных изделий выполняется силами, средствами и за счет Заказчика. |
| Контрольная сборка | На заводе-изготовителе предусмотреть контрольную сборку совместно с насосным агрегатом и нагревателем погружным. |
| Покрытие | наружная поверхность – грунт-эмаль "Акрус Терма" ТУ 2312-015-93475776-2007 – 2 слоя, толщина покрытия одного слоя не менее 50 мкм. Общая толщина покрытия не менее 100 мкм. Цвет – серый (RAL 7040). Класс покрытия – VI по ГОСТ 35094-2024; внутренняя поверхность аппарата: двухкомпонентная эпоксидная грунт-эмаль PRIMAPOX Metallbase ZP 80, 2 слоя, толщина покрытия 1-го слоя – не менее 150 мкм. Общая толщина покрытия – не менее 300 мкм. Цвет – серый. Класс покрытия – VI по ГОСТ 35094-2024; строповые устройства – грунт-эмаль "Экспресс" (красная) ТУ 2312-034-54651722-2002. |

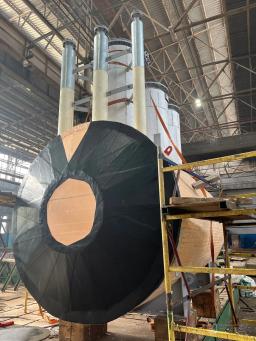

| Изоляция | Емкость теплоизолировать на заводе-изготовителе. Подземная часть емкости: теплоизоляция плиты из пенополистирола экструдированного Пеноплекс, толщина теплоизоляции S=100мм, покрывной слой лента "ТЕРМА-МХ" 450 мм ТУ 22.21.42-004-82119587-2019 1 слой, толщиной не менее 1,6 мм; надземная часть: теплоизоляция плиты из пенополистирола экструдированного Пеноплекс, толщина теплоизоляции S=50мм, покрывной слой: лист оцинкованный ГОСТ 14918-2020, толщиной 0,8 мм. |
| Заземление | Предусмотреть три зажима заземления на обечайках люков. Аппарат на месте монтажа заземлить в соответствии с требованиями ПУЭ. Над зажимами заземления нанести знак заземления. |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 600 | 1,0 |
| Б1, Б2 | Люк для насоса (2 шт.) | 700 | 1,0 |
| В | Вход продукта | 50 | – |
| Г1, Г2 | Выход продукта (в составе насоса) (2 шт.) | 100/80 | 1,6 |
| Д | Вход продукта | 50 | – |
| Е | Вход пара | 50 | 1,6 |
| Ж | Воздушник | 100 | 1,6 |
| З | Для уровнемера | 100 | 1,6 |
| И1 | Для термопреобразователя | 50/М20х1,5 | 1,6 |
| И2 | Для сигнализатора уровня | 100/М20х1,5 | 1,6 |
| К | Для электронагревателя | 150 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 28759.3-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2013
