Емкость дренажная для слива теплоносителя котельной объемом 5 м³
Особенности
Северное исполнение

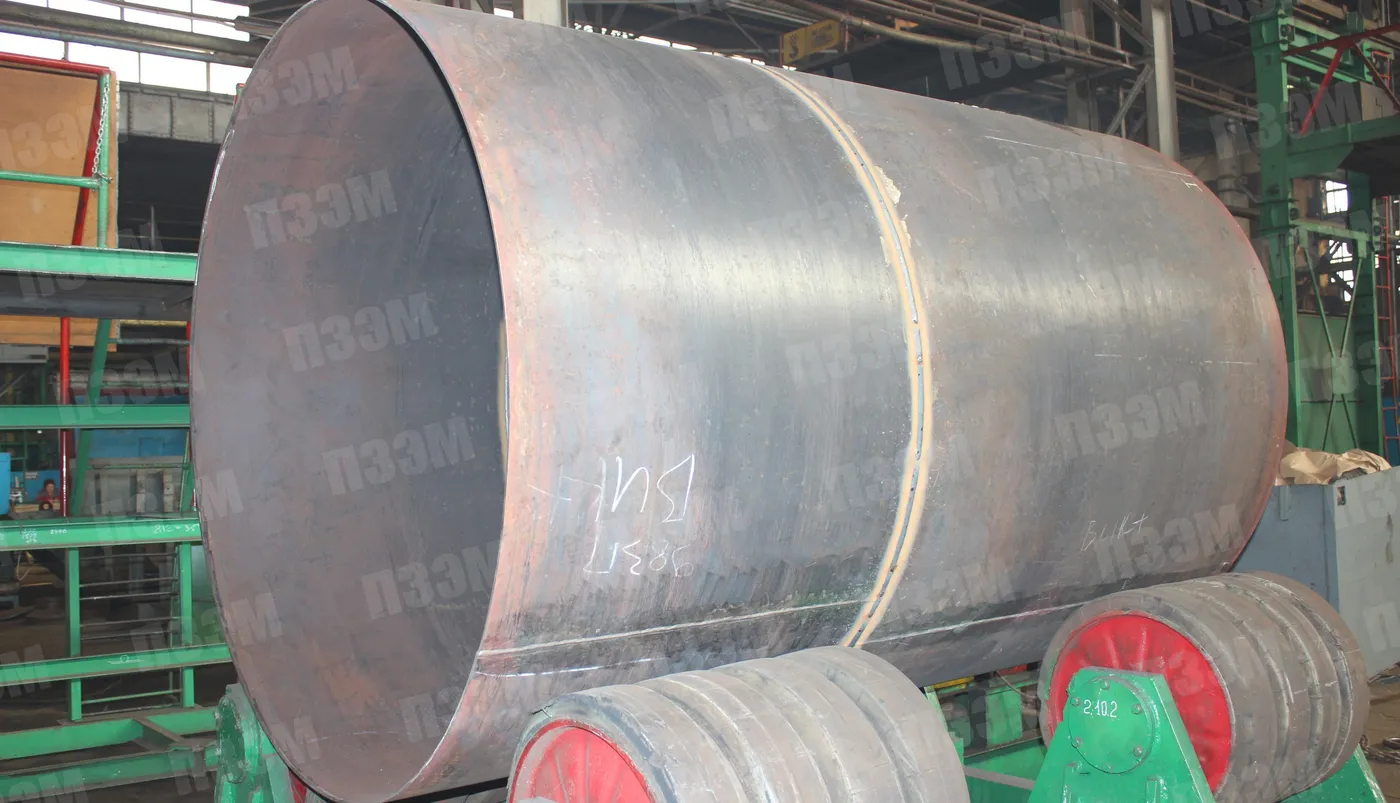

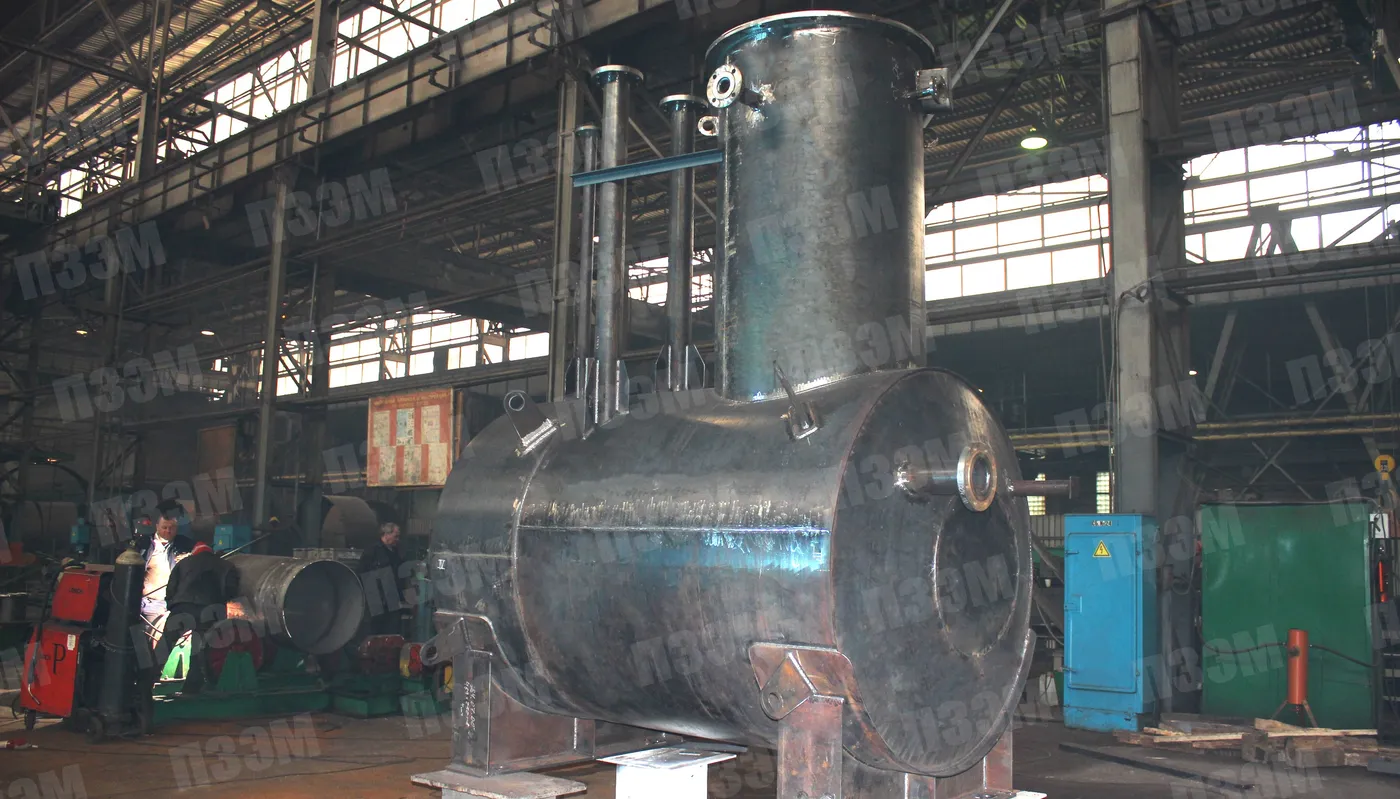

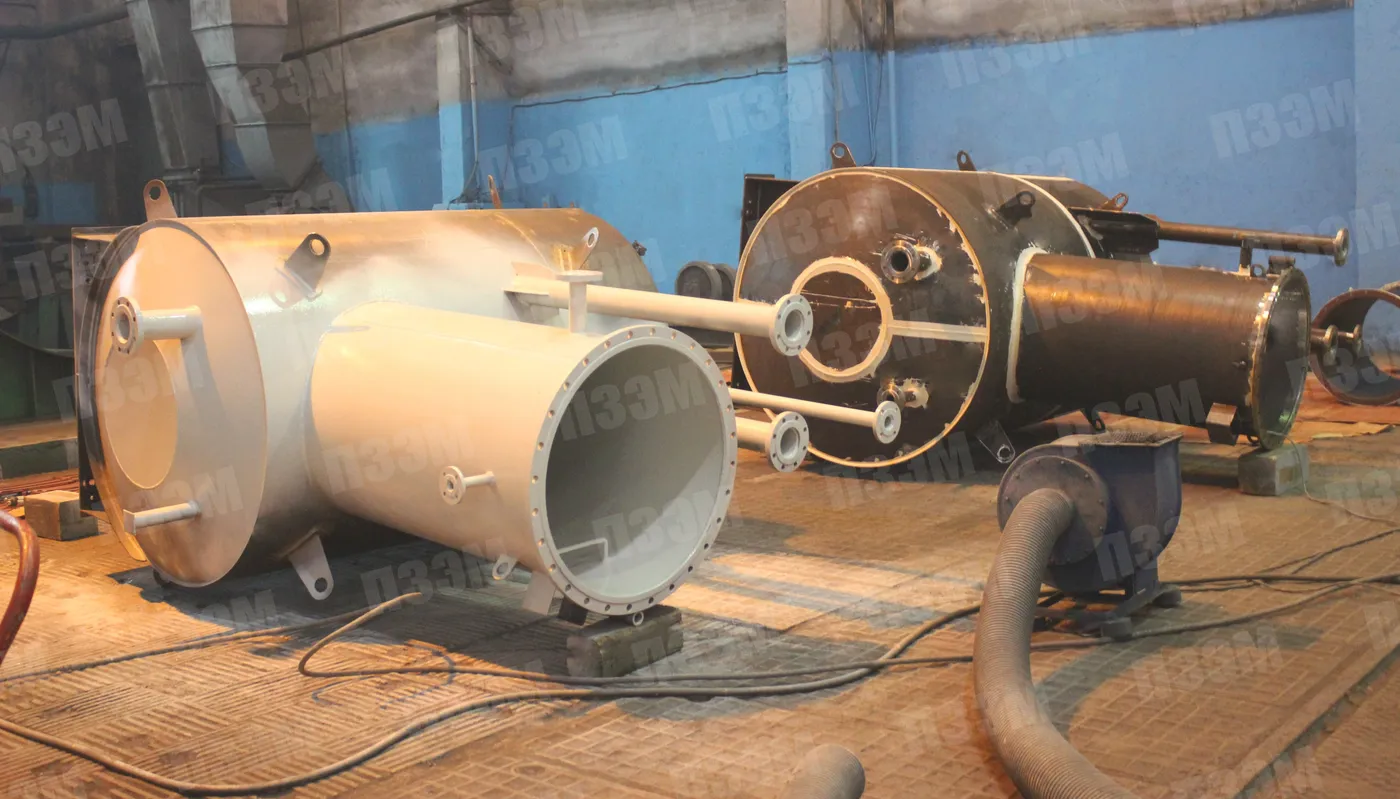

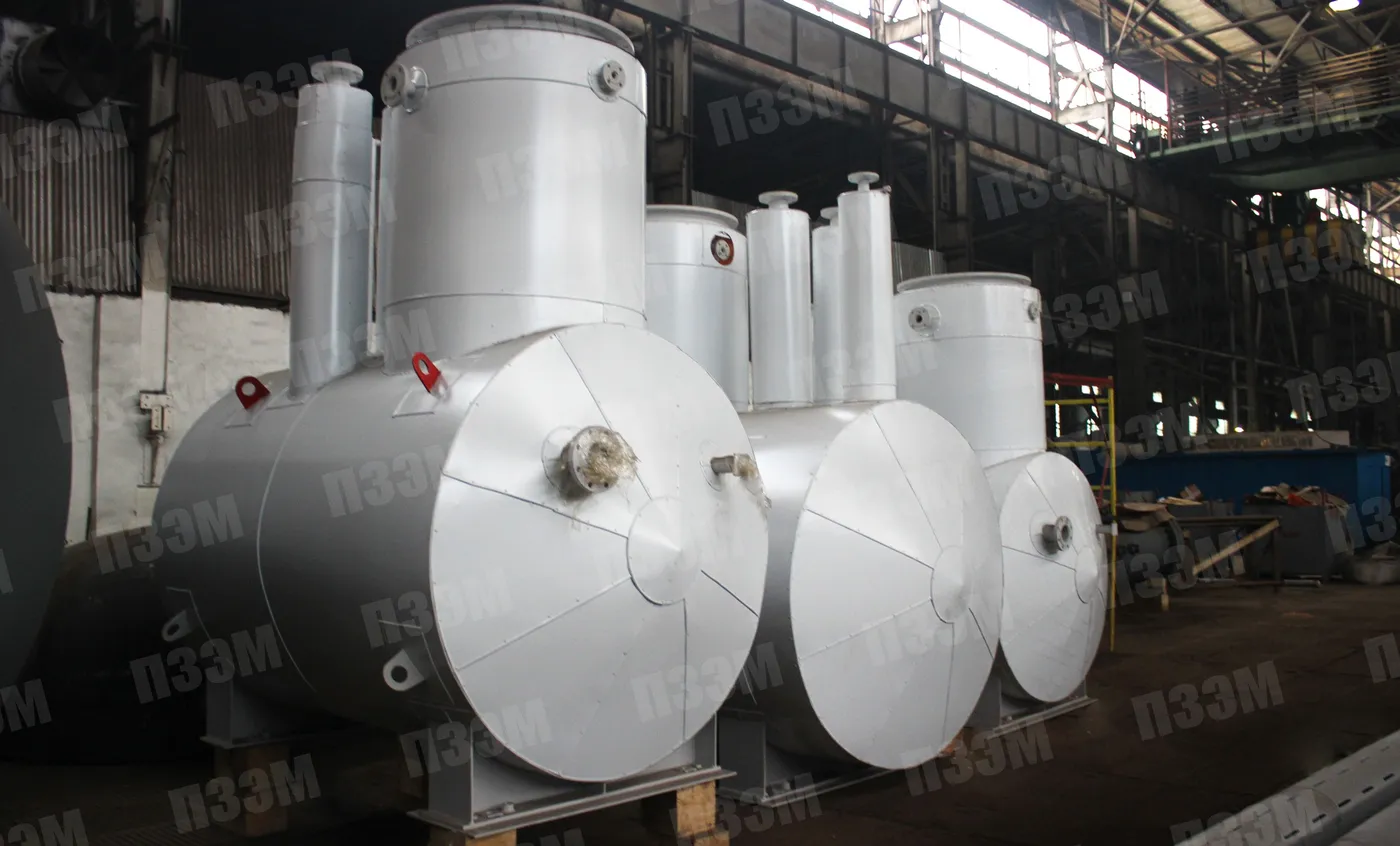

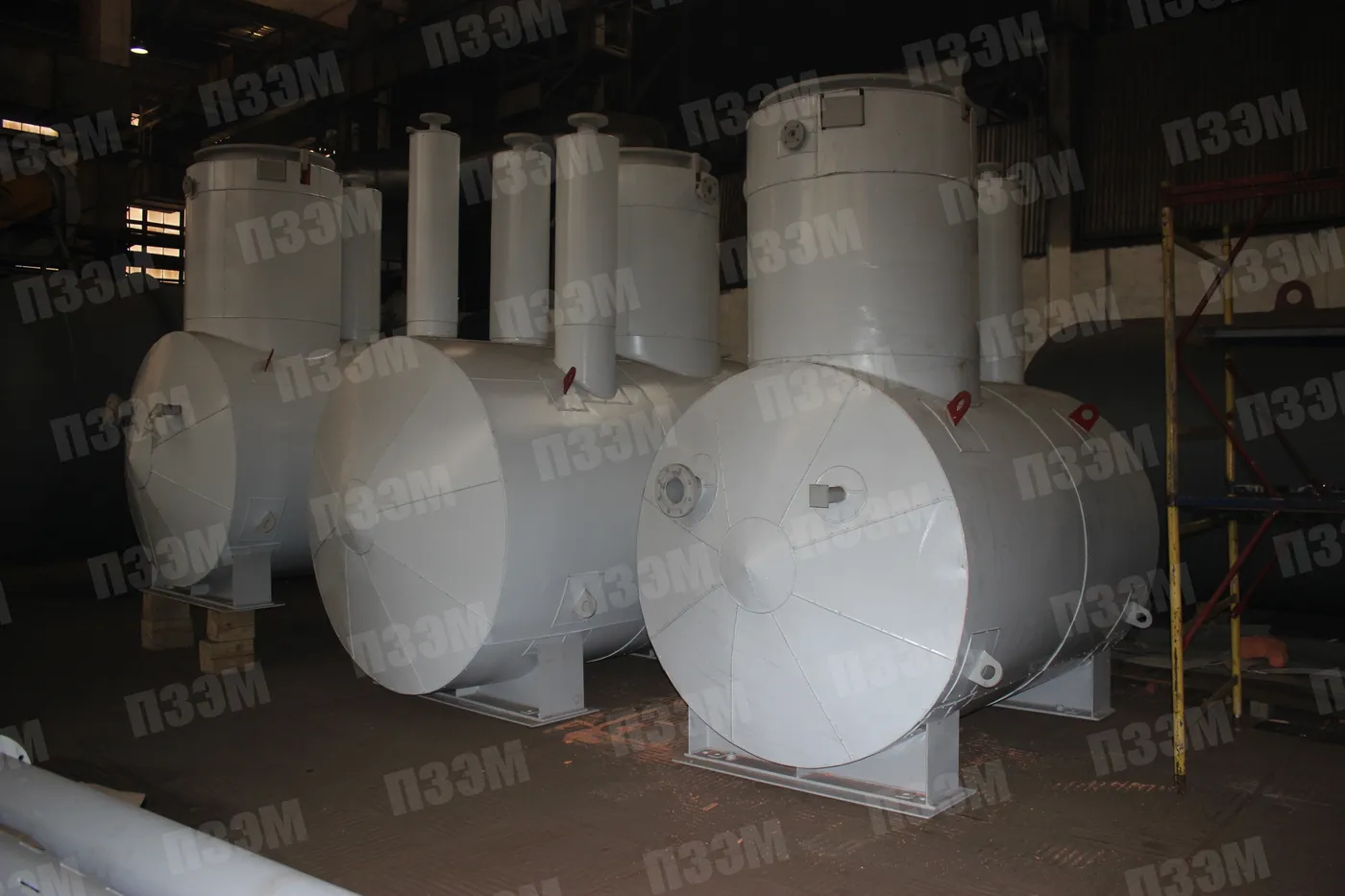

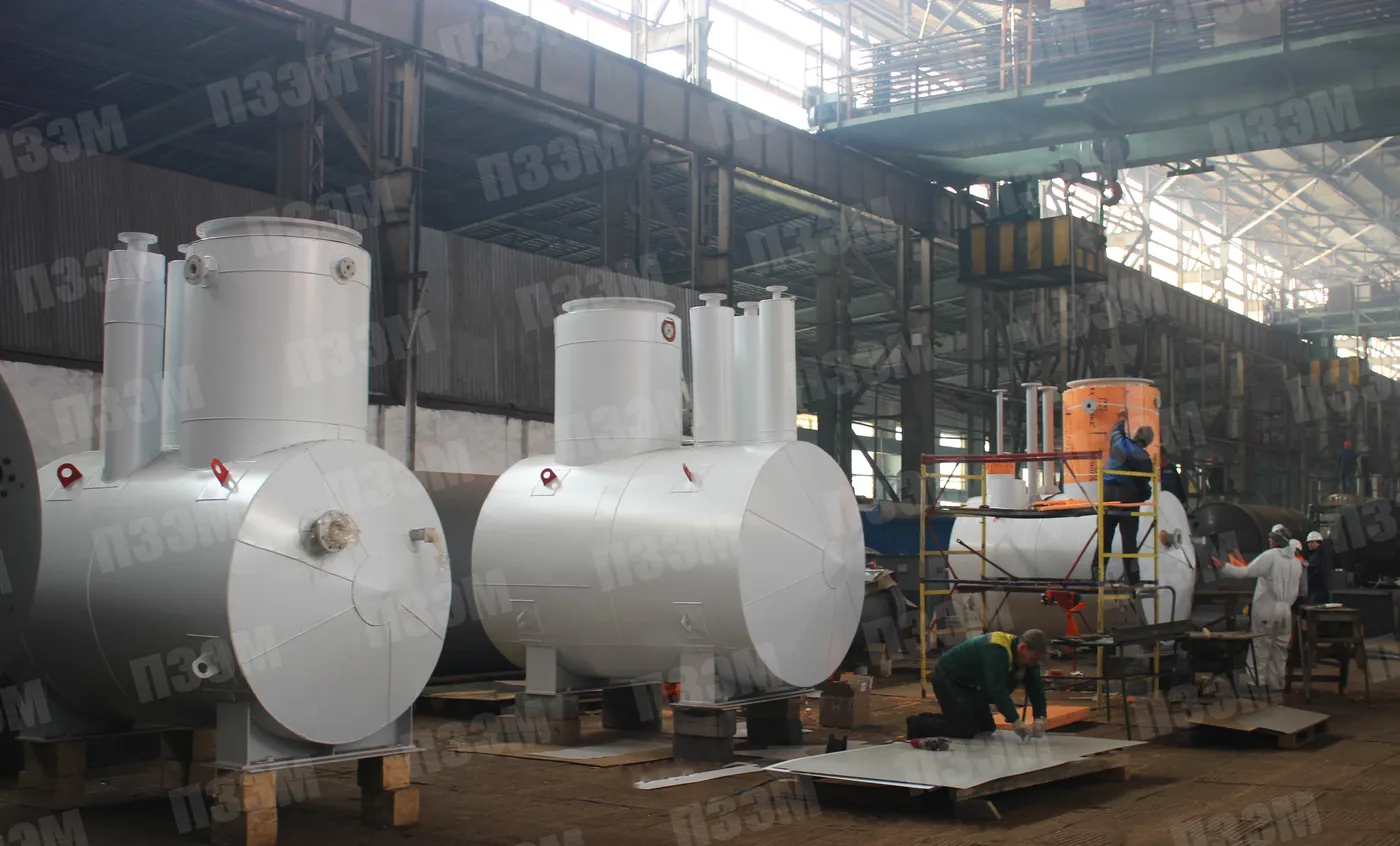

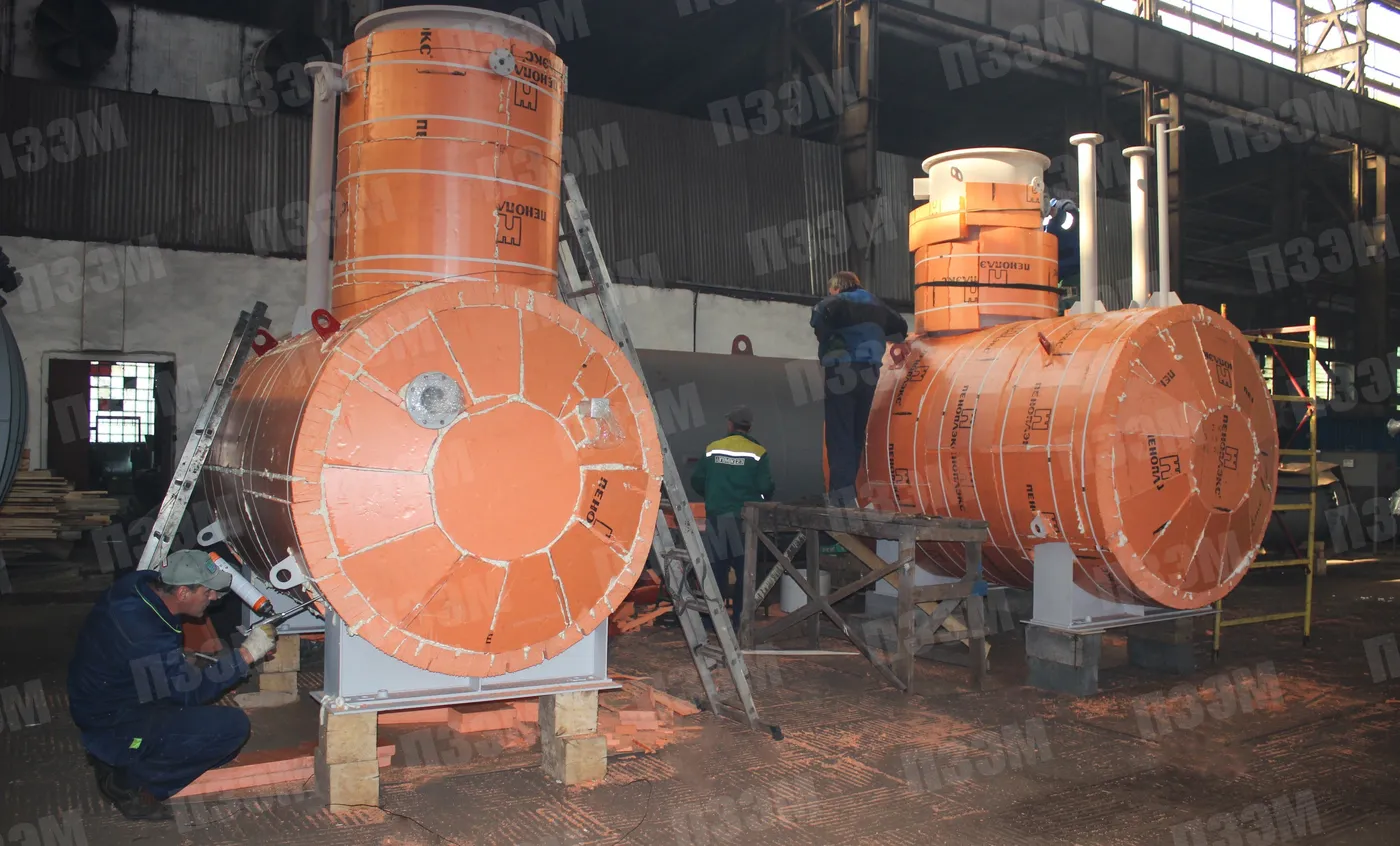

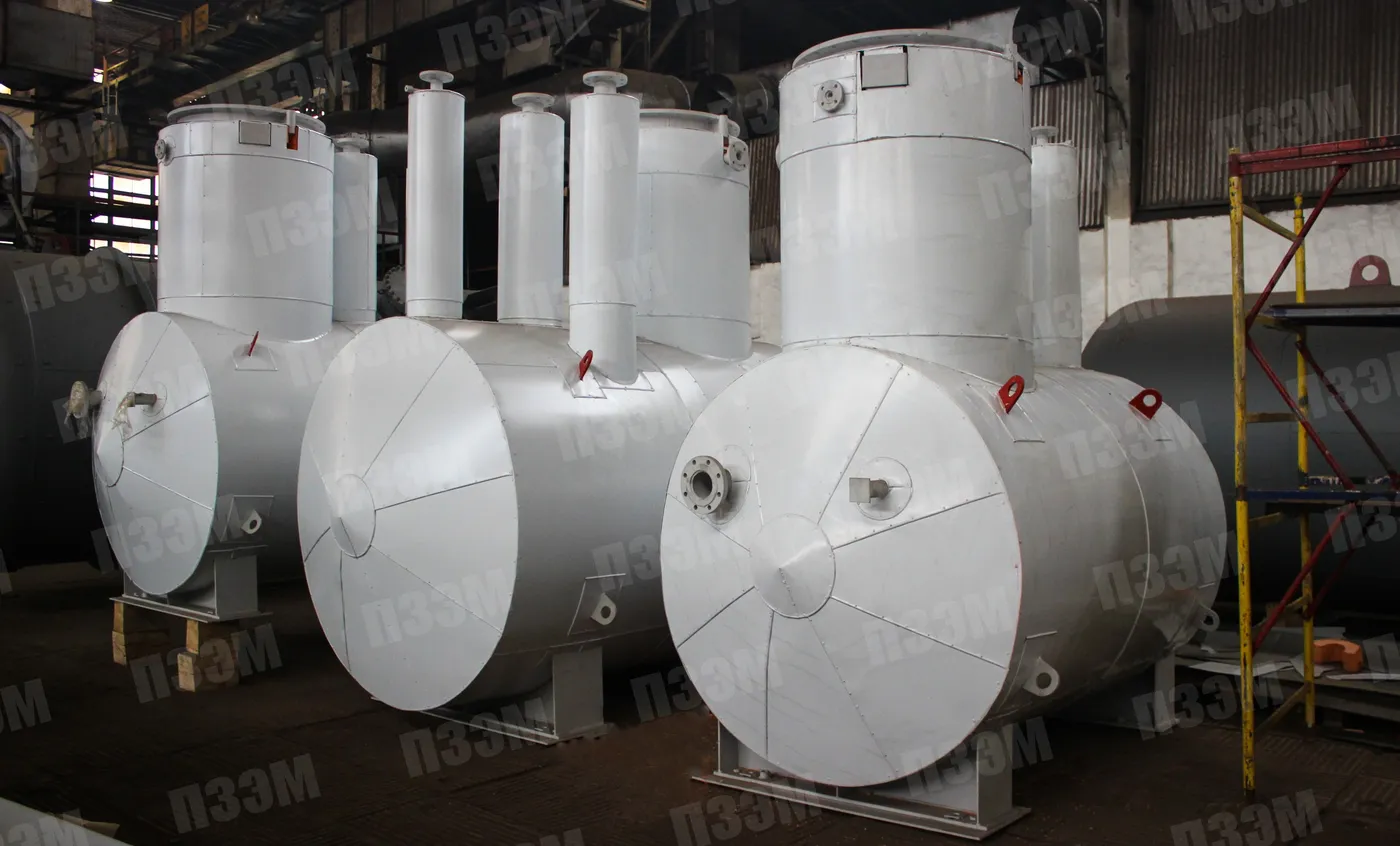

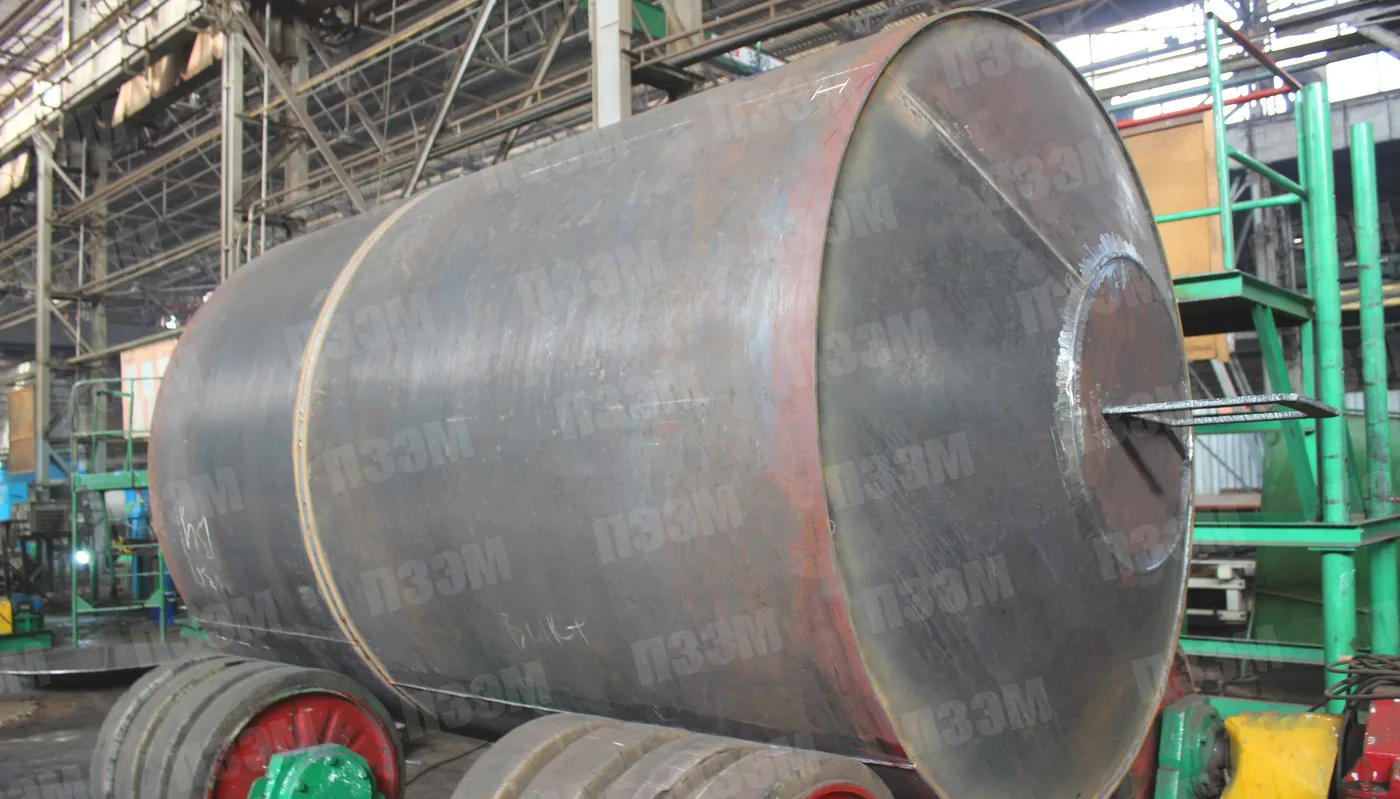

На Харьягинское месторождение для компании «Зарубежнефть Добыча Харьяга» изготовлено 3 подземные ёмкости объёмом 5 м³ для слива теплоносителя котельной. Материал изготовления — сталь 09Г2С.
| Назначение аппарата | приём, хранение и отдача воды из теплового контура |
|---|---|
| Объем аппарата, м³ | 5 |
| Давление рабочее, МПа (кгс/см²) | атмосферное |
| Давление расчетное, МПа (кгс/см²) | 0,05 (0,5) |
| Рабочая температура среды максимальная, °C | плюс 95 |
| Рабочая температура среды минимальная, °C | плюс 5 |
| Пробное давление гидравлическое | налив |
| Расчетная температура стенки максимальная, °C | плюс 95 |
| Наименование рабочей среды | вода подготовленная химочищенная из теплового контура котельной |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Коррозионность | да |
| Расчетный срок службы, лет | 25 |
| Прибавка для компенсации коррозии, мм | 2,5 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Масса пустого аппарата | 1800 кг; с учетом теплоизоляции – 2100 кг |
| Состояние поставки | в собранном виде, со снятой крышкой люка поз. 3. На период транспортировки и хранения аппарата – все штуцеры аппарата должны быть заглушены |
| Испытания | Аппарат испытать на прочность и герметичность гидравлическим испытанием, путем налива воды до верхней кромки корпуса, с выдержкой в течении не менее 4-х часов. Строповые устройства испытать статической нагрузкой 22,5 кН (2250 кгс) |
| Покрытие/окраска | наружная поверхность Hempadur 85671 (2 слоя), общая толщина покрытия – 250мкм; внутренняя поверхность Hempadur 85671 (2 слоя), общая толщина покрытия – 250мкм; строповые устройства аппарата эмаль НЦ-132К красная ГОСТ 6631-74 |
| Комплект ЗИП | Рабочий комплект прокладок (СНП) штуцеров аппарата отгрузить на место монтажа с комплектом ЗИП; на период транспортирования и хранения – технологические прокладки (паронит ПОН) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 800 | 0,3 |
| К | Для кабельного ввода электрического нагревателя | 25 | 1,0 |
| В | Вход продукта | 100 | 1,6 |
| Г | Выход продукта | 50 | 1,6 |
| З1 | Вход пара | 100 | 1,6 |
| Ж | Воздушник | 50 | 1,6 |
| З2 | Для датчика уровня | 100/NPT1" | 1,6 |
| И | Для датчика температуры | 50/М20х1,5 | 1,0 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 17314-81
- ГОСТ 21150-87
- ГОСТ 26.008-85
- ГОСТ 30852.11-2002
- ГОСТ 30852.5-2005
- ГОСТ 33259-2015
- ГОСТ 9.014-78
- ГОСТ Р 52630-2012
- ТУ 3615-001-85873787-2013
