Емкость подземная горизонтальная дренажно-канализационная ЕП 12,5-2000-1300-3 объемом 12,5 м³

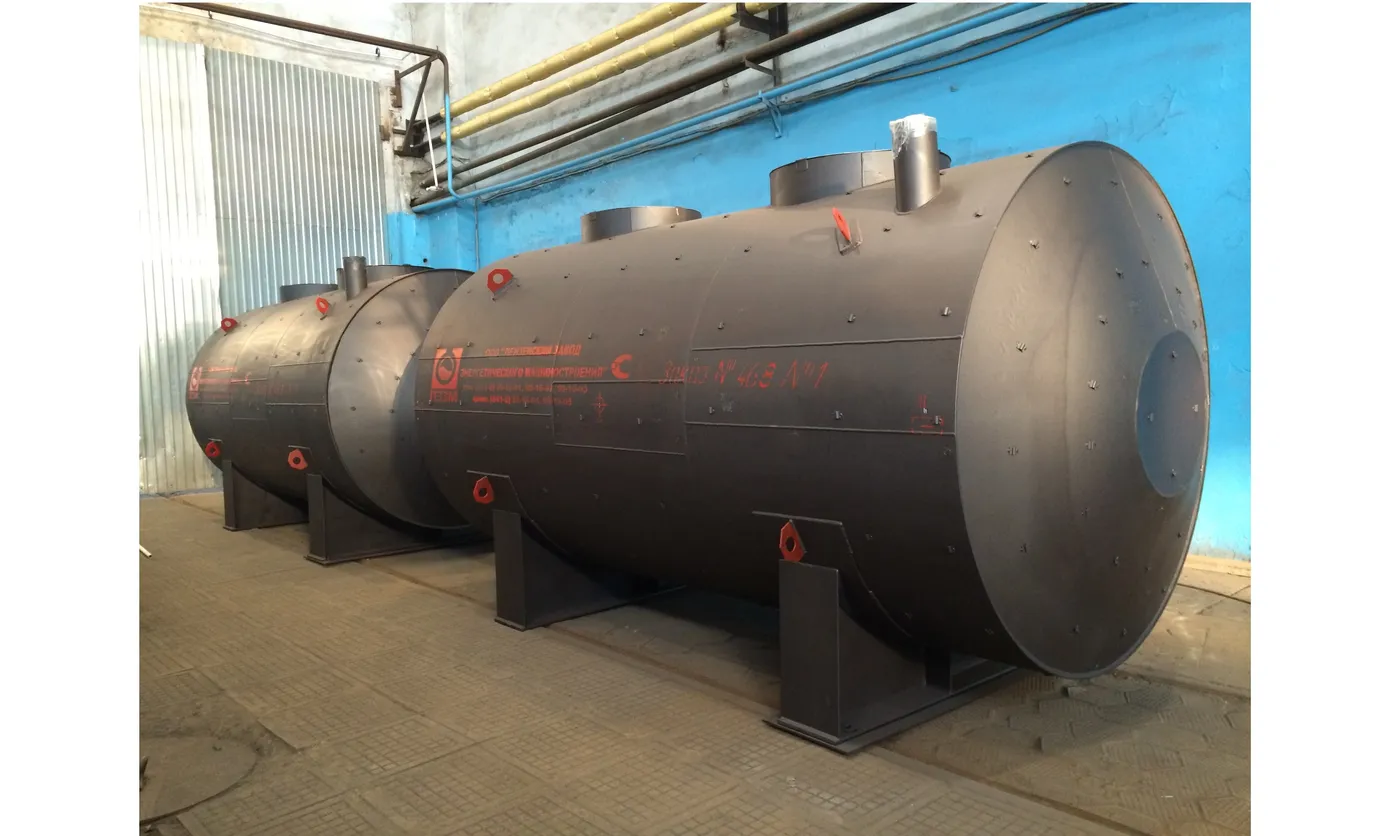

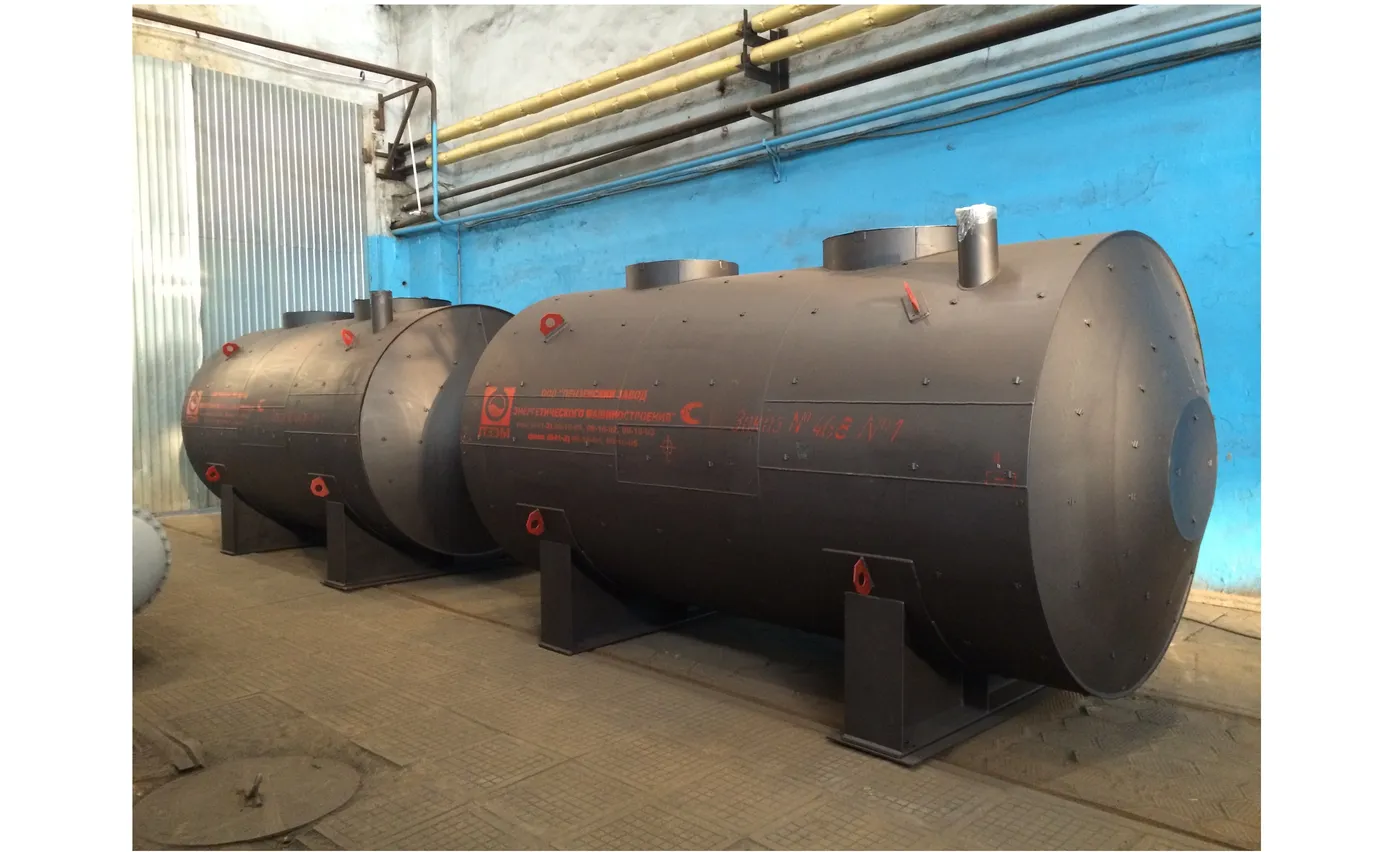

Подземные горизонтальные дренажно-канализационные ёмкости объёмом по 12,5 м³ изготовлены для энергосбытовой компании Москвы. Назначение — приём производственных и дождевых сточных вод. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 30 лет.
| Назначение аппарата | Прием производственных и дождевых сточных вод |
|---|---|
| Категория сосуда по ПБ 03-584-03 | 5а |
| Давление рабочее, не более, МПа (кгс/см²) | атмосферное |
| Давление расчетное, МПа (кгс/см²) | 0,07 (0,7) |
| Пробное давление гидравлическое / пневматическое | – / – |
| Рабочая температура среды максимальная, °С | 15 |
| Рабочая температура среды минимальная, °С | 2 |
| Расчетная температура стенки, °С | 30 |
| Класс опасности по ГОСТ 12.1.007-76 | 1 |
| Пожароопасность по ГОСТ 2.1.004-91 | нет |
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | нет |
| Коррозионность | да |
| Основной материал | 09Г2С-15 ГОСТ 19281-89 |
| Вместимость, м³ | 12,5 |
| Прибавка для компенсации коррозии, мм | 3 |
| Число циклов нагружения аппарата за весь срок службы, не более | 1000 |
| Расчетный срок службы, лет | 30 |
| Диаметр максимальный, мм | 2016 |
| Длина, мм | 4296 |
| Ширина, мм | 2192 |
| Высота, мм | 4320 |
| Масса, кг | 3400 |
| Покрытие/окраска | внутренняя и наружная поверхность – Цинотан ТУ 2312-017-12288779-03 (1 слой толщиной 100 мкм); Ферротан ТУ2312-036-12288779-2003 (2 слоя толщиной по 100 мкм каждый). Общая толщина покрытия не менее 300 мм. Строповые устройства поз. 4, 25 – эмаль НЦ-132К красная ГОСТ 6631-74 |
| Изоляция | теплоизолировать на месте монтажа силами и средствами заказчика; материалы не входят в поставку |
| Сварочные материалы | Проволока 1,2св-08Г2С ГОСТ 2246-70, смесь (Ar+18%CO2) ТУ 2114-004-00204760-99; электроды УОНИ-13/55 ГОСТ 9466-75 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 800 | – |
| Б | Для насоса | 700 | – |
| В | Вход продукта | 200 | – |
| Г | Выход продукта | 100 | 1,6 |
| Е | Вход пара | 50 | 1,6 |
| Ж | Воздушник | 80 | – |
| И | Сигнализатор уровня | 150/К1 1/2 | 1,6 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 17314-81
- ГОСТ 2.1.004-91
- ГОСТ 26.008-85
- ГОСТ Р 51330.11-99
- ГОСТ Р 51330.5-99
- ТУ 3615-001-85873787-2013
