Емкость подземная ЕП-3-0,05-09Г2С объемом 3 м³

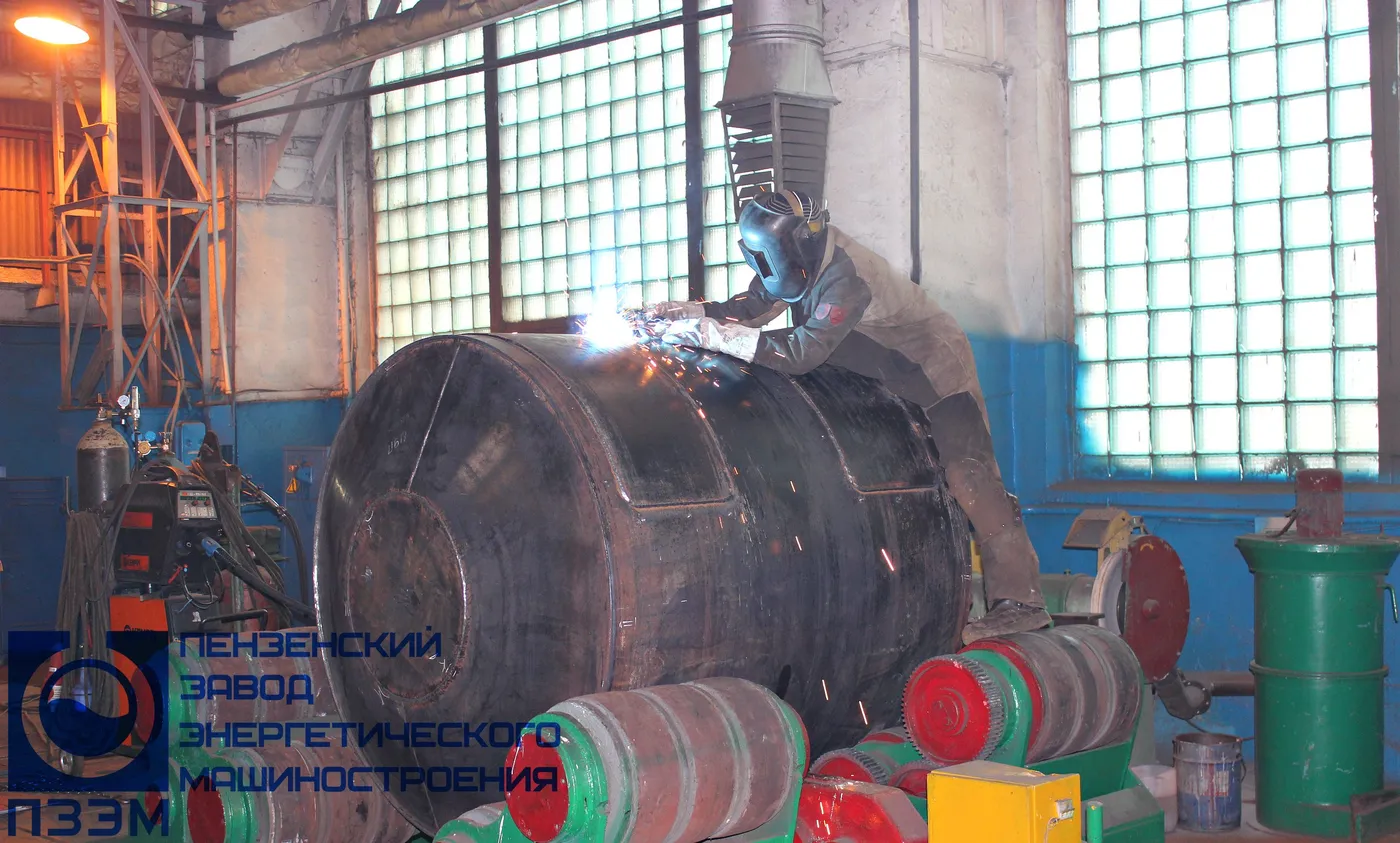

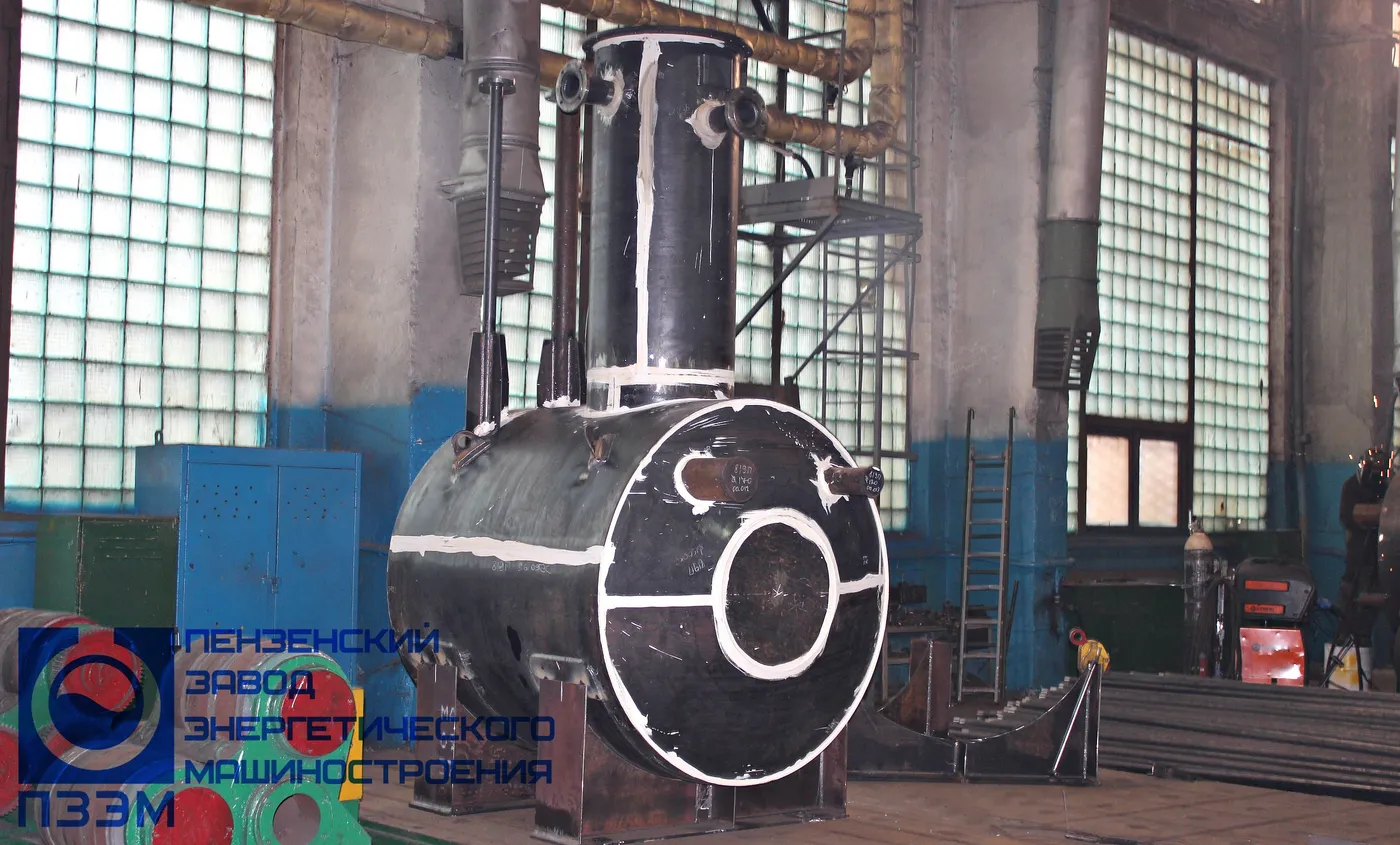

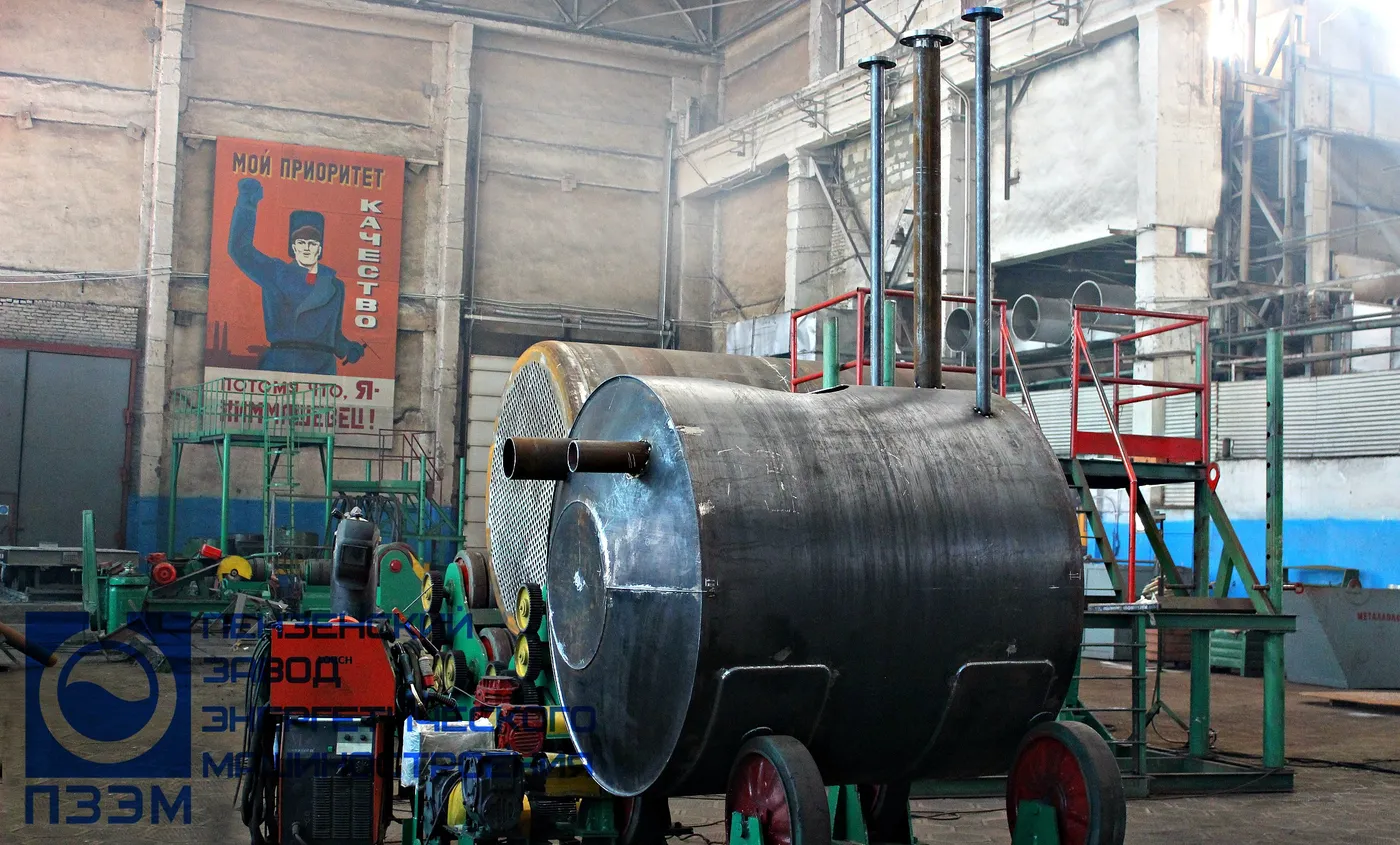

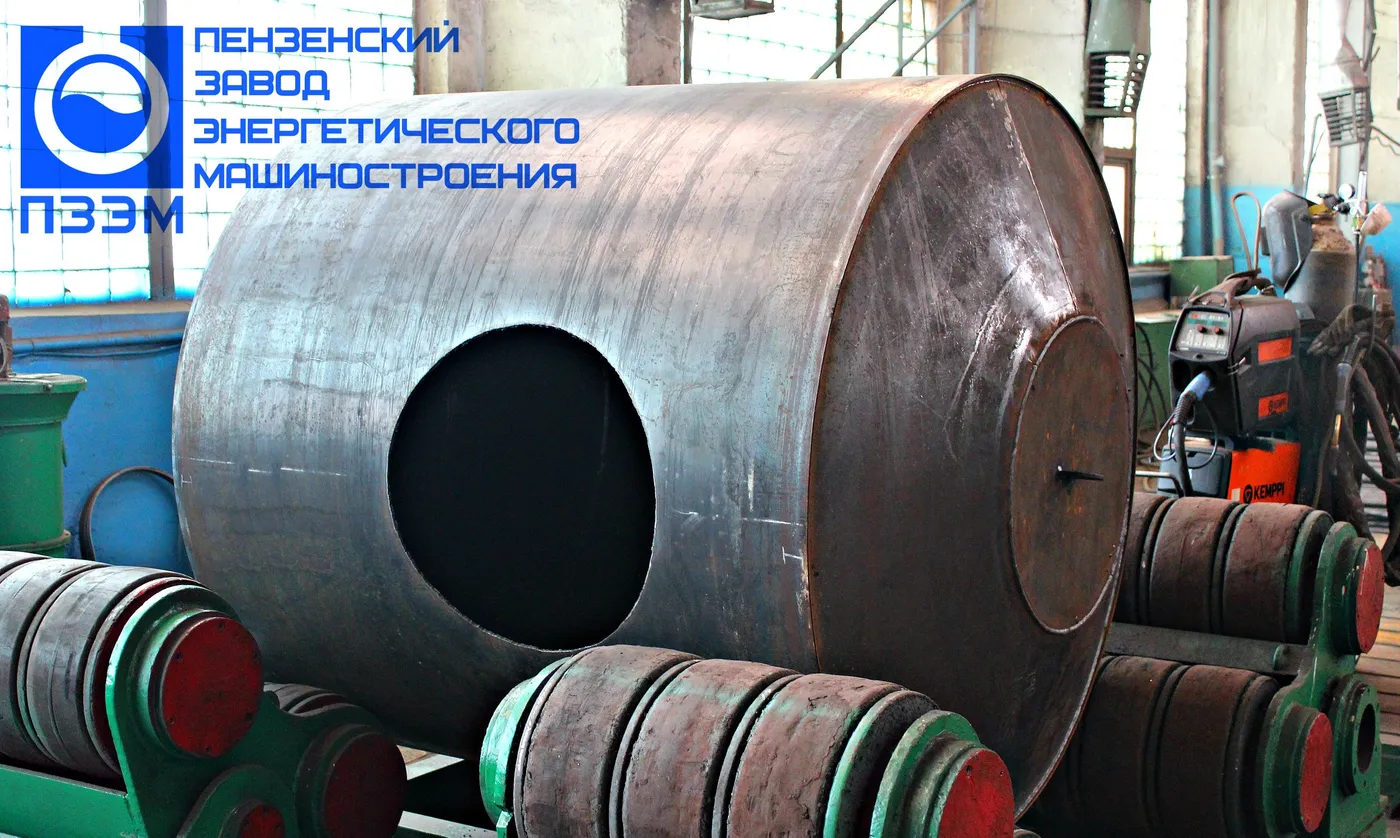

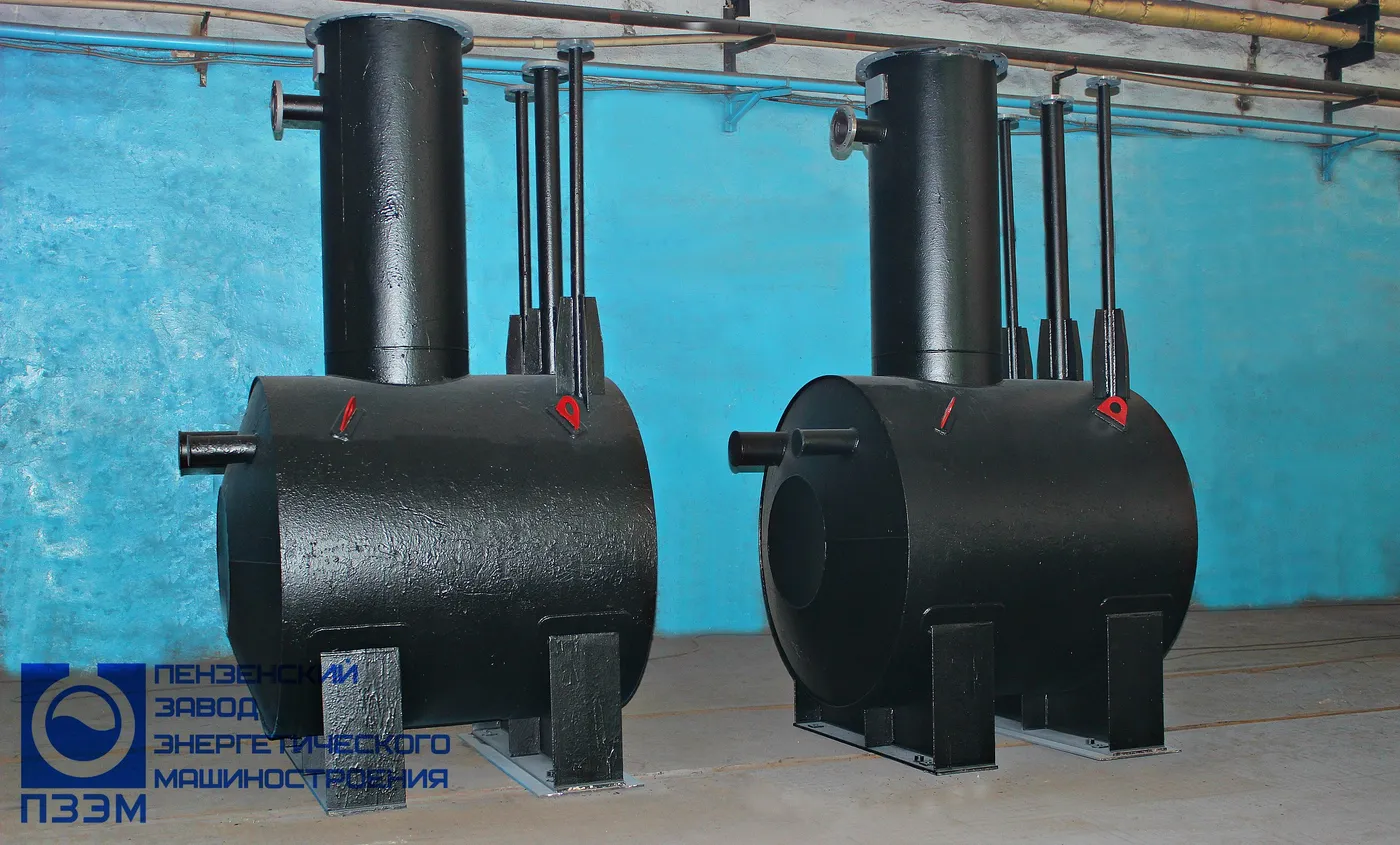

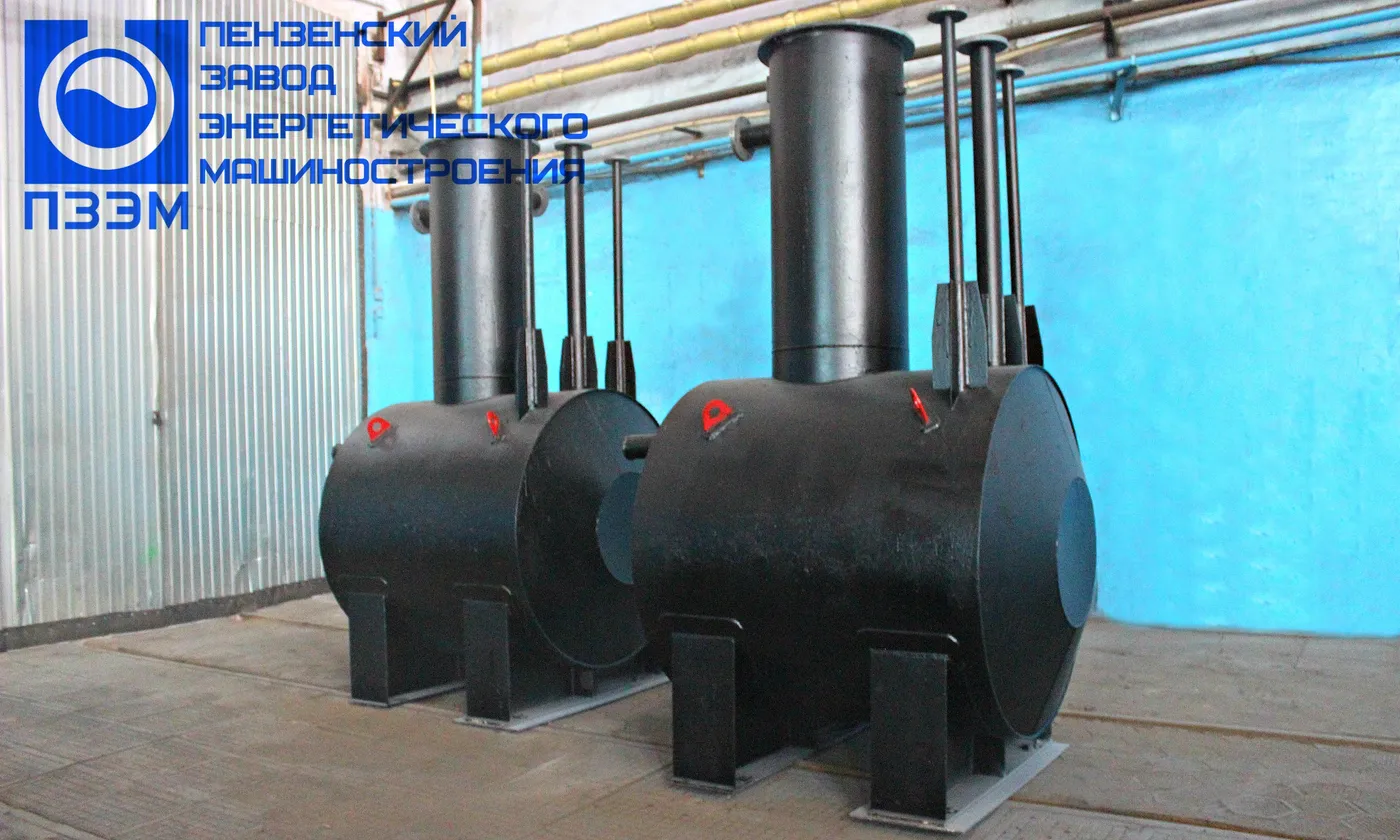

В Московскую область поставлены 2 подземные дренажные ёмкости ЕП-3-0,05-09Г2С объёмом 3 м³ каждая; предназначены для сбора дренажа — углеводородного конденсата — на газовом кусте. Материал изготовления — сталь 09Г2С, масса — 1280 кг. Расчётная температура стенки — 50 °C, минимально допустимая температура стенки — −56 °C. Ёмкость покрыта резинобитумной мастикой. Расчётный срок службы — 20 лет.

Материал, категория (приказ)	09Г2С
Назначение аппарата	для сбора дренажа на газовом кусте
Группа аппарата по ГОСТ Р 52630-2012	1
Категория аппарата по ТР ТС 032/2013	1
Объем аппарата, м³	3
Давление рабочее, не менее, МПа (кгс/см²)	налив
Давление расчетное, МПа (кгс/см²)	0,05 (0,5)
Рабочая температура среды максимальная, °C	плюс 40
Рабочая температура среды минимальная, °C	минус 2
Пробное давление гидравлическое / пневматическое	– / –
Расчетная температура стенки, °C	плюс 50
Основной материал емкости	09Г2С-15 ГОСТ 19281
Рабочая среда	газ, углеводородный конденсат
Класс опасности по ГОСТ 12.1.005-88	3
Взрывоопасность по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002	IIA-T1
Класс взрывоопасной зоны по ПУЭ	В-1г (зона 2)
Пожароопасность	да
Коррозионность	да
Прибавка для компенсации коррозии, мм	2,5
Расчетный срок службы, лет	20
Межремонтный пробег, лет	4
Категория наружной установки по СП 12.13130.2009	АН
Расчетное число циклов нагружения аппарата за весь срок службы	не более 1000
Абсолютная минимальная температура воздуха, °C	минус 56
Сейсмичность, балл не более	6
Диаметр корпуса, мм	ф1500
Длина, мм	3375
Ширина, мм	1512
Высота, мм	1980
Исполнение	подземная горизонтальная, с коническими днищами, горловиной люка
Материал прокладок	паронит ПМБ ГОСТ 481
Комплект ЗИП	по 1 прокладке на каждое фланцевое соединение на 2 года эксплуатации
Лестница для внутреннего осмотра	в искробезопасном исполнении (нержавеющая сталь)
Крепежные изделия	оцинкованные
Покрытие/окраска	внутренняя поверхность емкости и люка – композиция ЦИНОТАН ТУ 2312-017-12288779-2003 (толщина покрытия 80-100 мкм) + композиция ФЕРРОТАН ТУ 2312-036-12288779-03 (толщина покрытия 80-120 мкм), общая толщина покрытия – 160-220 мкм; наружная поверхность емкости, люка и штуцеров – мастика резинобитумная (толщина покрытия 200 мкм)

Обозначение	Назначение	DN	PN, МПа
А	Люк	600	–
Б	Вход продукта	100	–
В	Вход продукта	150	–
Г	Выход продукта	80	0,6
Д	Вход пара	100	1,6
Е	Воздушник	100	0,6
Ж	Для уровнемера	100	1,6
З	Для термометра	50	1,6
И	Для сигнализатора уровня	50	1,6
