Бункер под пивную дробину объемом 16 м³

Для завода по производству алкогольных и безалкогольных газированных напитков из Пензенской области изготовлена ёмкость — бункер под пивную дробину с подогревом объёмом 16 м³. Материал корпуса — сталь 09Г2С, подогревателя — нержавеющая сталь 12Х18Н10Т. Рабочая среда — пивная дробина. Диаметр аппарата — 2678 мм, ширина — 3015 мм, высота — 4175 мм. Масса аппарата — 1550 кг. Ёмкость теплоизолирована прошивными матами из минеральной ваты, покровный слой — рифлёный оцинкованный лист толщиной 0,55 мм. Расчётный срок службы — 20 лет.

Рабочее пространство	Емкость; Подогреватель
Назначение аппарата	Хранение пивной дробины
Давление рабочее, не более, МПа (кгс/см²) (емкость / подогреватель)	налив / 0,6(6,0)
Давление расчетное, МПа (кгс/см²) (емкость / подогреватель)	атмосферное / 0,6(6,0)
Давление пробное гидравлическое (емкость / подогреватель)	— / —
Рабочая температура среды максимальная, °C (емкость / подогреватель)	65 / 80
Рабочая температура среды минимальная, °C (емкость / подогреватель)	10 / —
Расчетная температура стенки, °C (емкость)	50
Минимально допустимая температура стенки, находящейся под давлением, °C	положительная / положительная
Рабочая среда (емкость / подогреватель)	пивная дробина / водяное отопление
Класс опасности по ГОСТ 12.1.007-76	- / -
Пожароопасность	- / -
Взрывоопасность по ПУЭ	- / -
Коррозионность (емкость / подогреватель)	да / нет
Основной материал	корпус 09Г2С, подогреватель 12Х18Н10Т
Вместимость, м³	16
Прибавка для компенсации коррозии (корпус), мм	2
Расчетный (назначенный) срок службы аппарата, лет	20
Число циклов нагружения на весь срок службы	не более 1000
Диаметр корпуса, мм	⌀2640
Высота габаритная, мм	4470
Высота цилиндрической части, мм	2720
Толщина стенки, мм	4

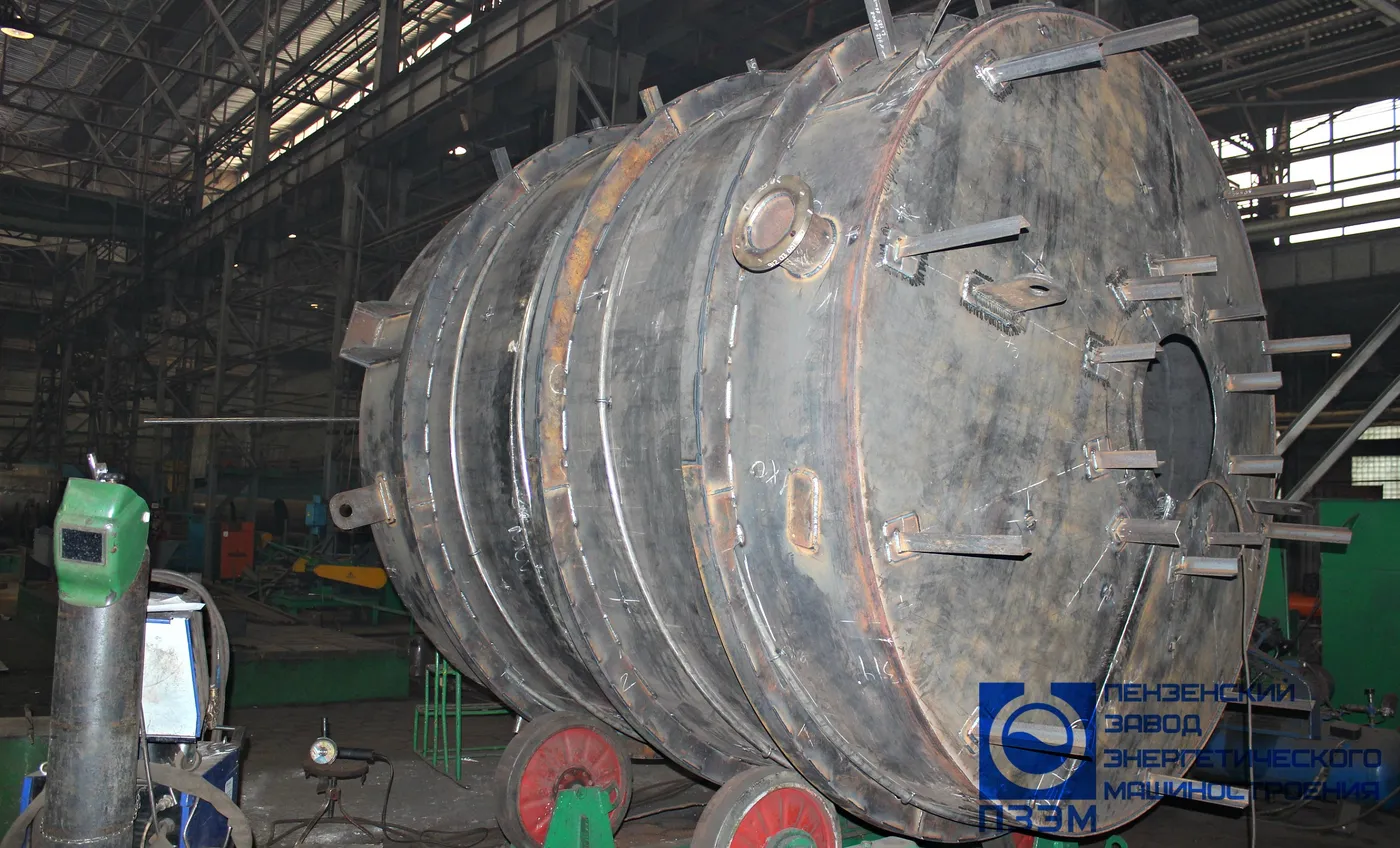

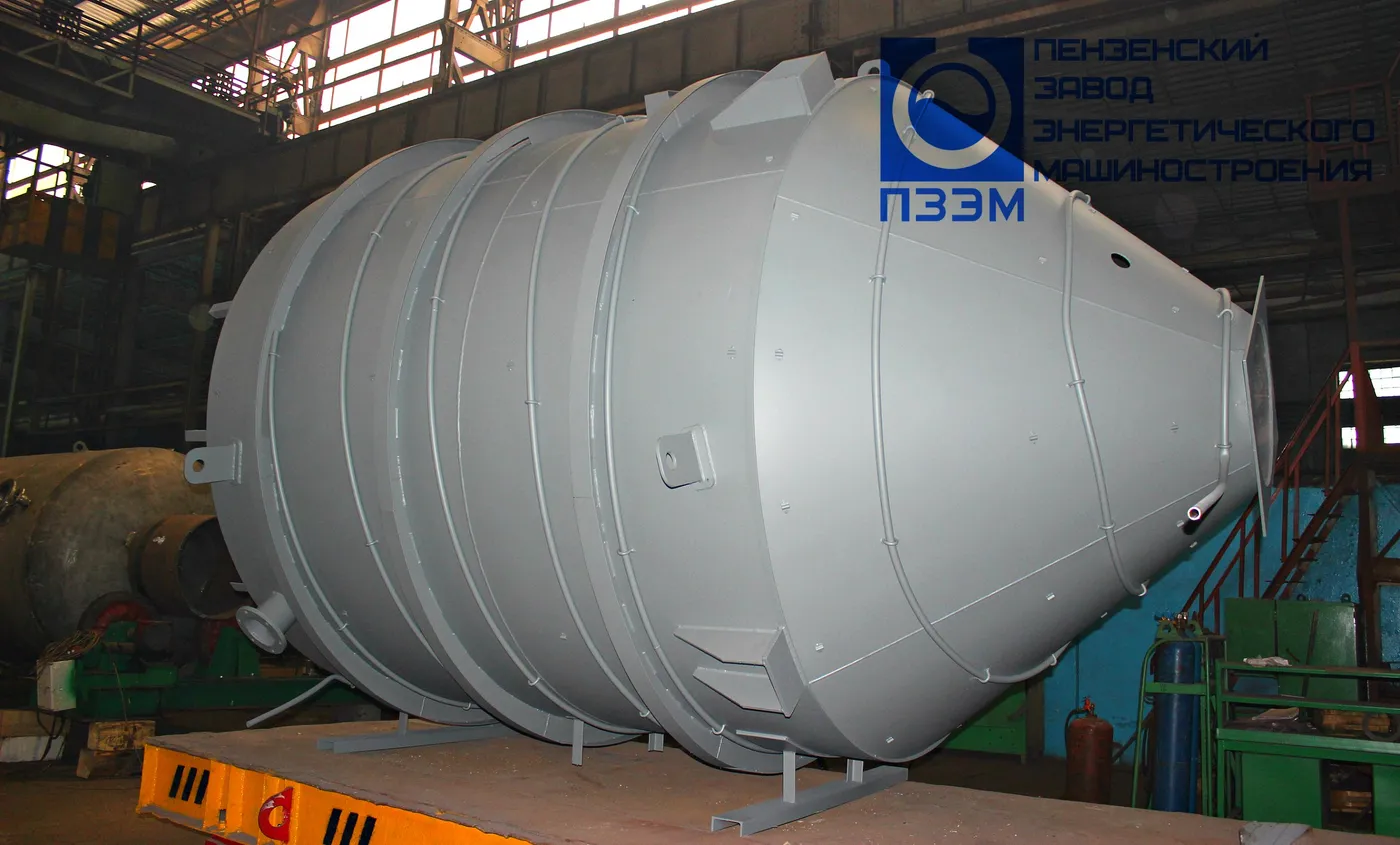

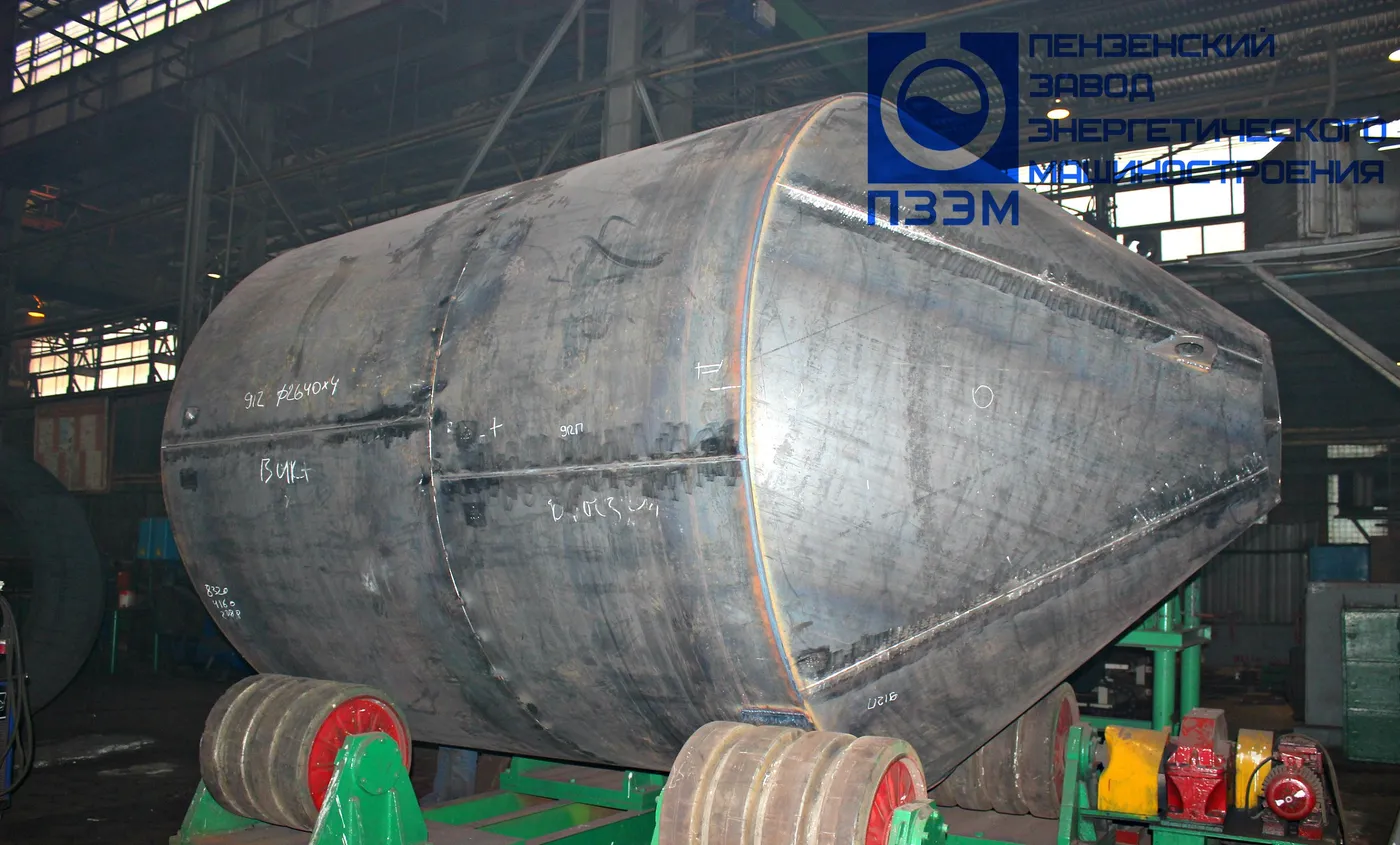

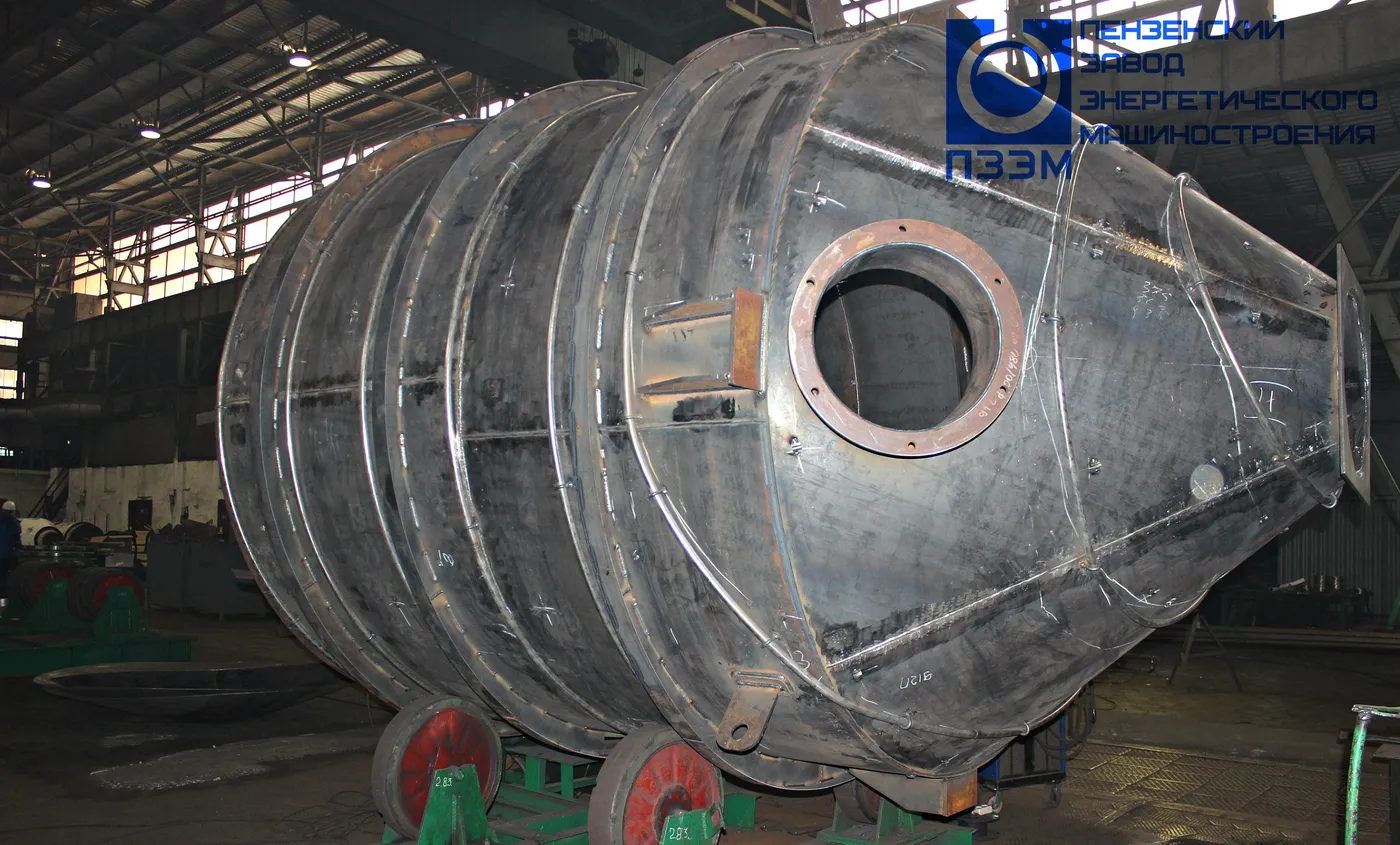

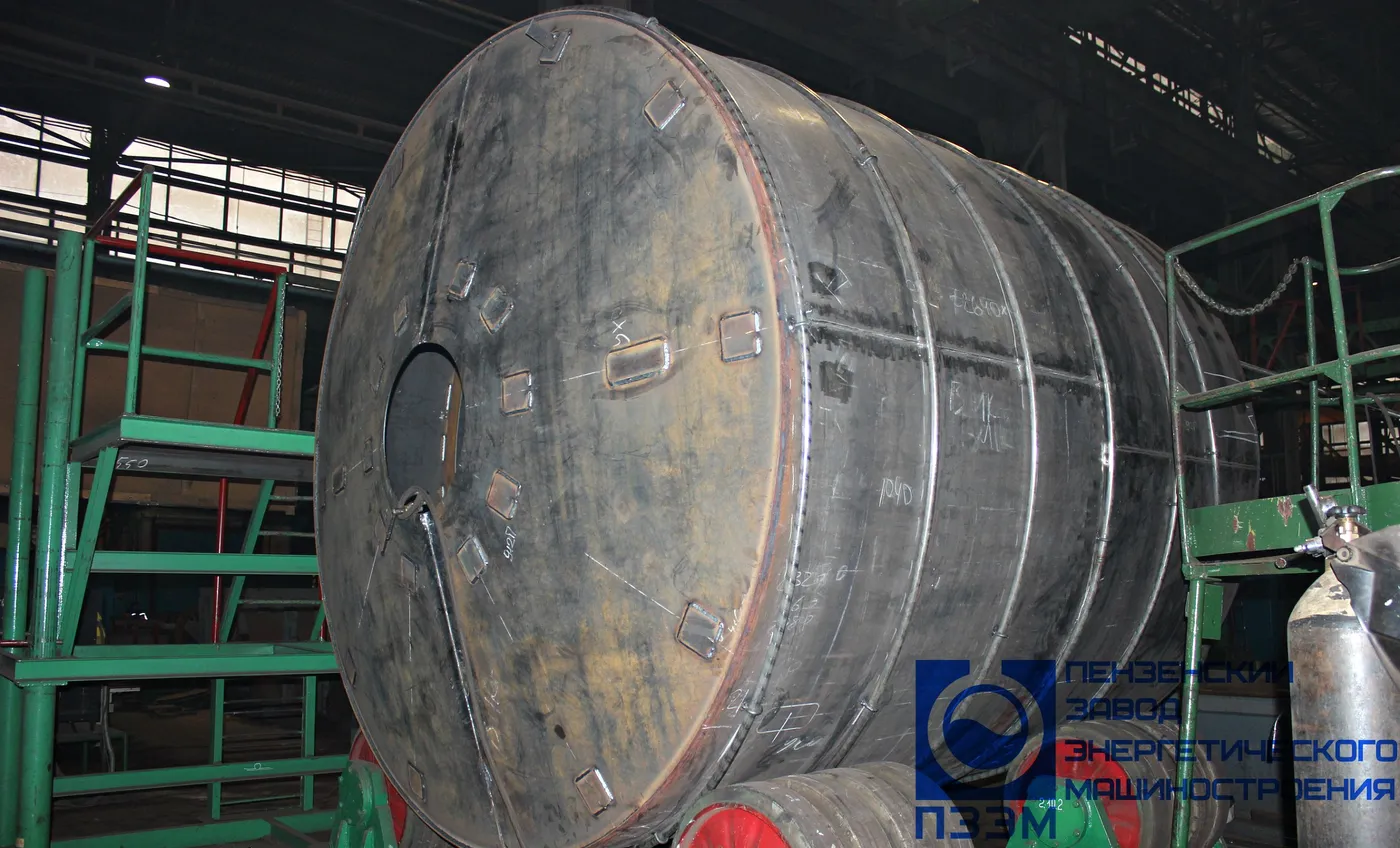

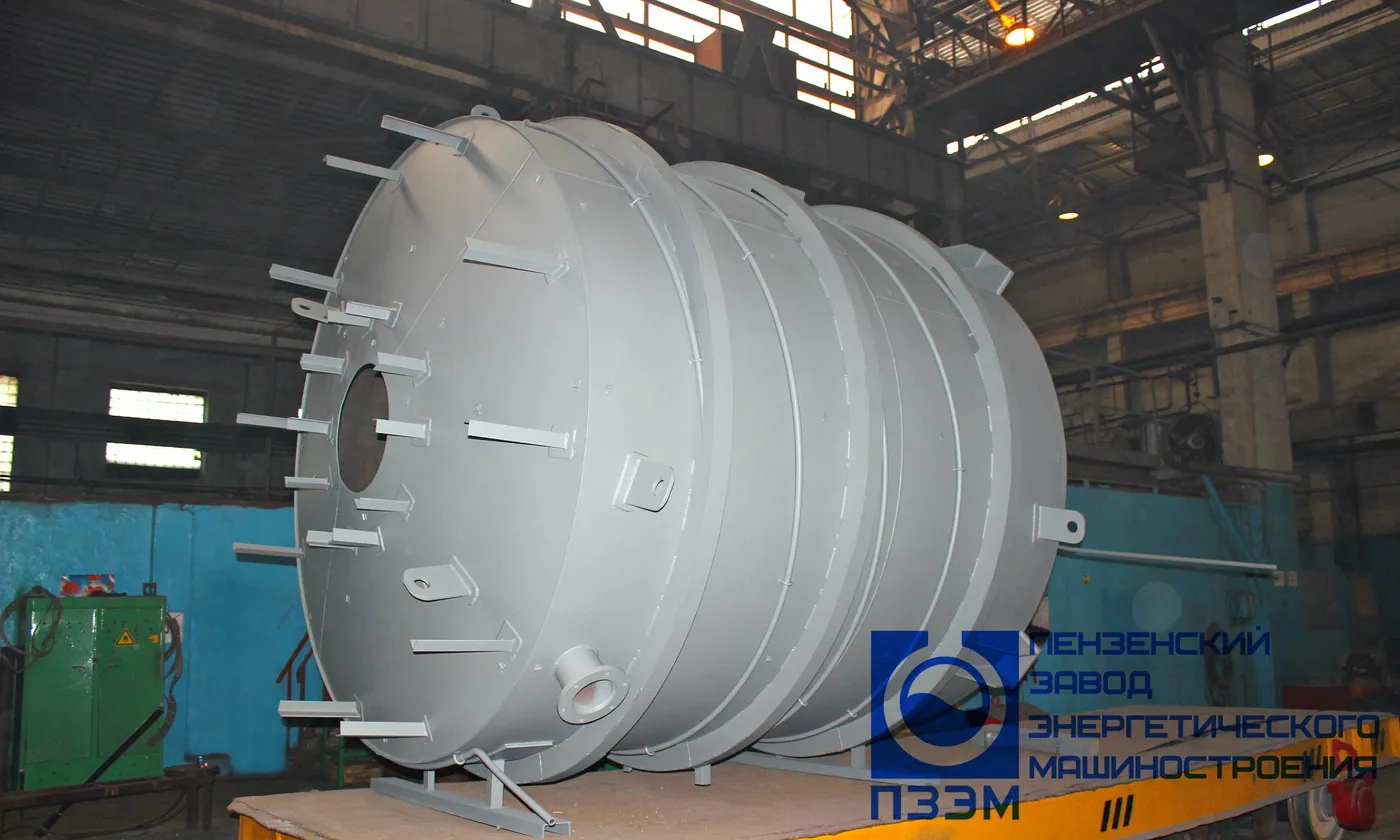

Исполнение	вертикальный, с коническими днищами (верхнее и нижнее), на опорах-лапах; подогреватель – спиральный змеевик на наружной поверхности; кольцо жесткости 2шт.; платики под установку лестницы
Контроль сварных швов	Сварные швы контролировать на плотность капиллярным методом смачиванием керосином, визуальным осмотром и измерительным контролем.
Покрытие/окраска	наружная поверхность грунт-эмаль по ржавчине ХВ-0278 ТУ 6-27-174-200 – 3 слоя, общая толщина покрытия – 70...80 мкм. Внутреннюю поверхность аппарата очистить и обезжирить.

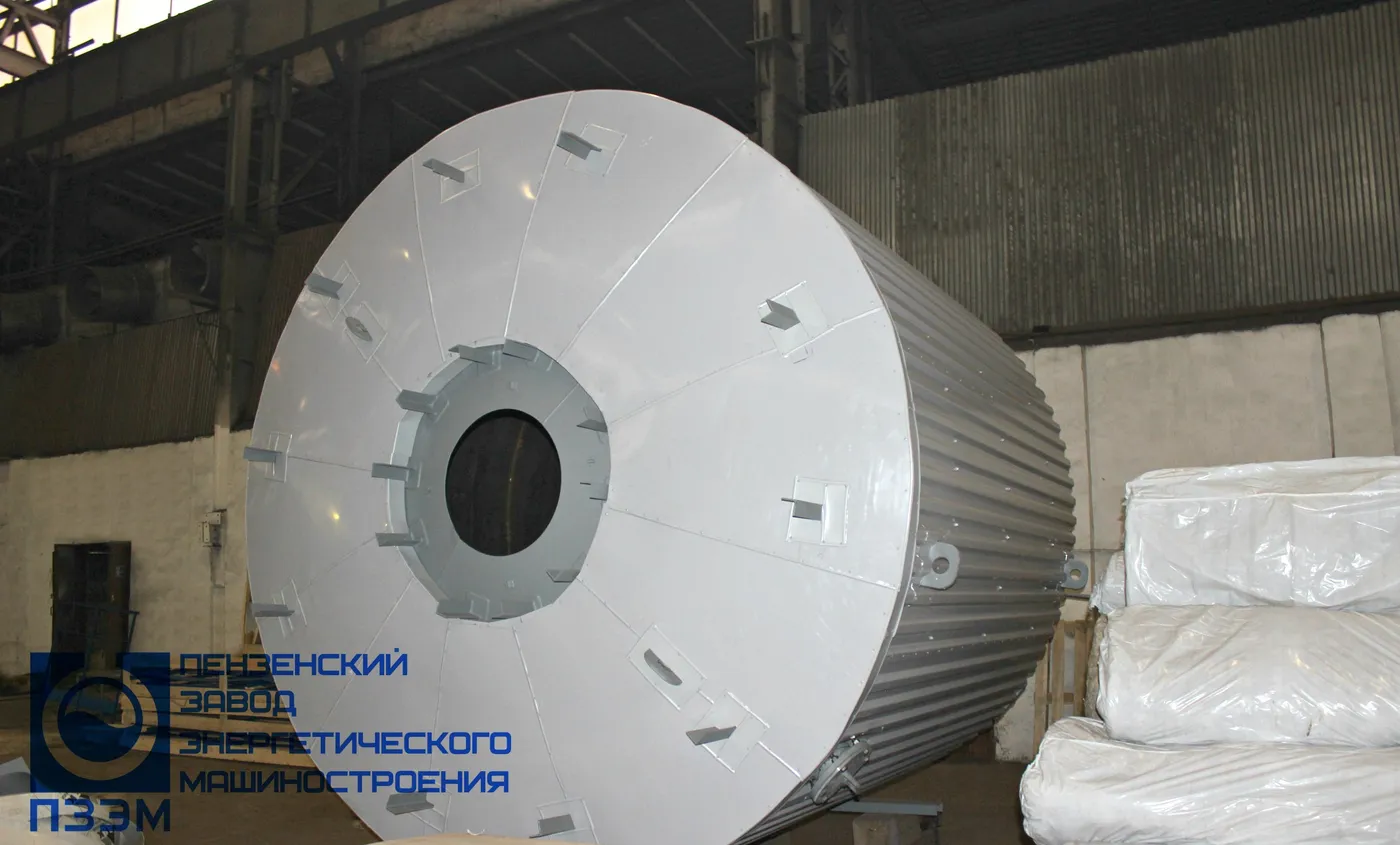

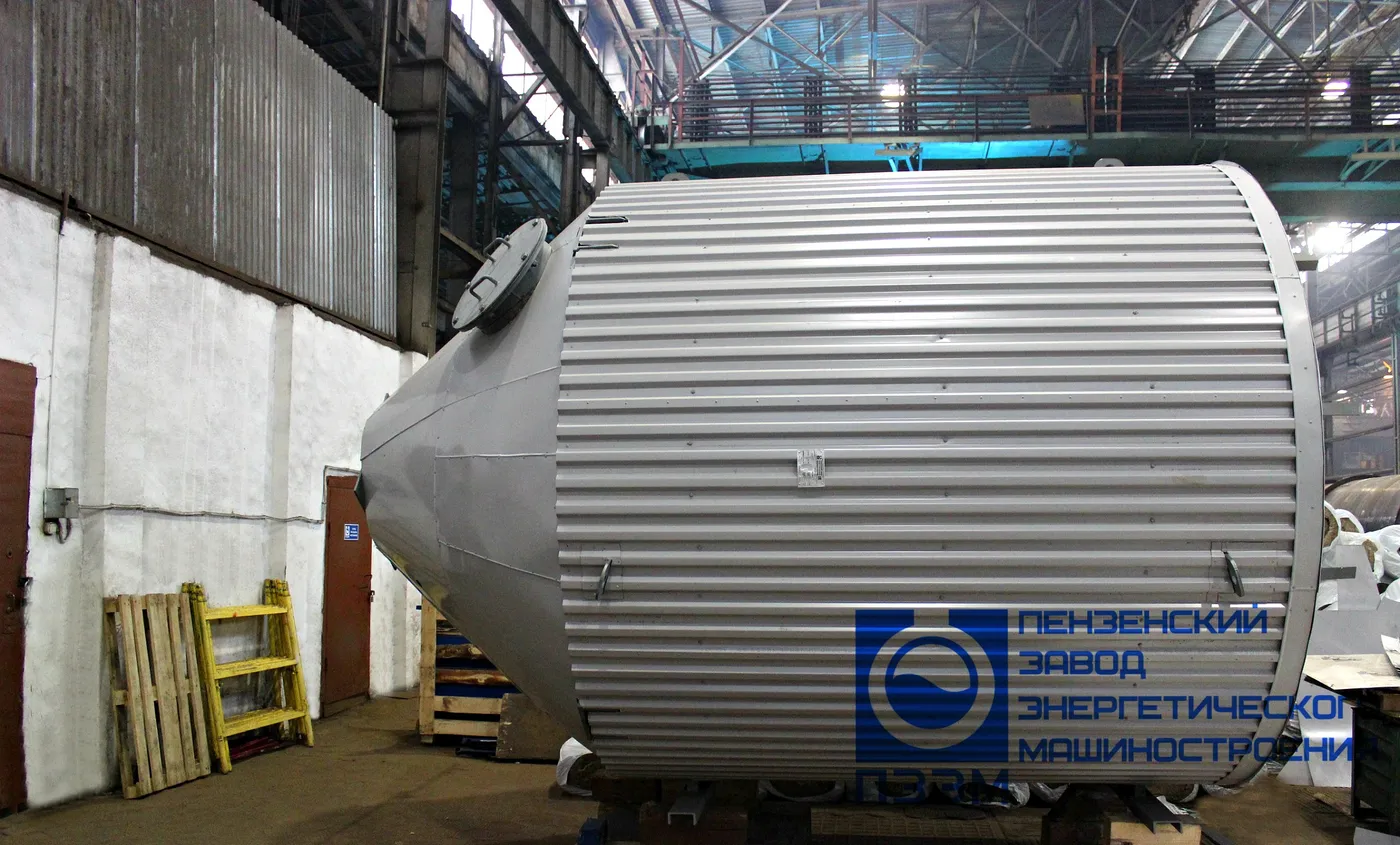

Изоляция	Теплоизоляция: Маты прошивные из минеральной ваты М1-100-1000.500.100 ГОСТ 21880-94; Покровный слой: Лист оцинкованный s=0,55 мм ГОСТ 14918-80. Теплоизоляционные материалы входят в поставку завода-изготовителя.
