Сепараторы и отстойники для предприятий Республики Саха (Якутия)

Изготавливаем сепараторы и отстойники в Пензе под задачу заказчика — по опросному листу или техническому заданию. Для предприятий Республики Саха (Якутия) сделали 3 проекта (Мирный), объём от 50 до 200 м³.

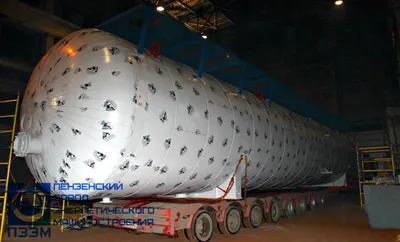

Трехфазный сепаратор 101-ТФС-1-1 (тип НГСВ 1-П-1,6-3400-2-Т-И) объемом 200 м3
3проекта для предприятий Республики Саха (Якутия)
до 200 м³наибольший объём в проектах региона
до 1,6 МПадавление в проектах региона
Срок изготовления:
60-90 дней
Гарантия:
от 12 до 36 месяцев
Доставка:
По России, в страны СНГ и дальнее зарубежье

Реализованные проекты

Трехфазный сепаратор 101-ТФС-1-1 (тип НГСВ 1-П-1,6-3400-2-Т-И) объемом 200 м3

Для крупной нефтегазовой компании АО «РНГ» произведён и поставлен в г. Мирный трёхфазный сепаратор 101-ТФС-1-1 (тип НГСВ 1-П-1,6-3400-2-Т-И) объёмом 200 м³; будет установлен на первой ступени сепарации с предварительным сбросом воды. Материал изготовления — сталь 09Г2С, толщина стенки и днищ — 18 мм, диаметр аппарата — 3400 мм. Расчётное давление — 1,6 МПа, сепаратор испытан на герметичность и прочность пробным гидравлическим давлением 2,08 МПа. Рабочая среда — углеводородный газ, нефть и пластовая вода. Аппарат снабжён внутренними устройствами и площадками обслуживания. Теплоизолирован K-Flex Solar HT толщиной 75 мм, укрывной материал — оцинкованный лист с полимерным покрытием толщиной 0,55 мм. Расчётный срок службы — 25 лет.

Смотреть проектТрехфазный сепаратор 101-ТФС-1-1 (тип НГСВ 1-П-1,6-3400-2-Т-И) объемом 200 м3

Газовый сепаратор НГС-II-1,6-2400-2-Т-И объемом 50 м3

Для крупной нефтегазовой компании АО «РНГ» произведён и поставлен в г. Мирный (Республика Саха, Якутия) сепаратор газовый НГС-II-1,6-2400-2-Т-И объёмом 50 м³; предназначен для очистки газа от капельной жидкости и механических примесей. Материал изготовления — сталь 09Г2С-15. Рабочее давление — 0,54 МПа, расчётное — 1,6 МПа. Диаметр сепаратора — 2428 мм, длина — 13255 мм, высота аппарата — 3710 мм, с площадками обслуживания — 6200 мм. Утепление выполнено совмещением двух видов полиуретанового покрытия K-Flex Solar-HT и K-Flex ST общей толщиной 75 мм, защищено укрывным листом 0,55 мм. Аппарат укомплектован электрокабелем обогрева. Сейсмичность района эксплуатации — 6 баллов, минимальная температура окружающей среды — −60 °C. Расчётный срок службы — 25 лет.

Смотреть проектГазовый сепаратор НГС-II-1,6-2400-2-Т-И объемом 50 м3

Сепаратор газовый НГС-II-1,6-2400-2-Т-И объемом 50 м3

Для крупной нефтегазовой компании АО «РНГ» произведён и поставлен в г. Мирный (Республика Саха, Якутия) сепаратор газовый НГС-II-1,6-2400-2-Т-И объёмом 50 м³; предназначен для приёма пластовой воды от трёхфазных сепараторов. Рабочая среда в буферной ёмкости — пластовая вода и углеводородный газ. Материал изготовления — сталь 09Г2С-15. Рабочее давление — 0,07 МПа, расчётное — 1,6 МПа. Диаметр сепаратора — 2432 мм. Внутри установлены каплеуловитель струнного типа и распределительные перегородки. Утепление выполнено совмещением двух видов полиуретанового покрытия K-Flex Solar-HT и K-Flex ST общей толщиной 75 мм, защищено укрывным листом 0,7 мм. Сейсмичность района эксплуатации — 6 баллов, минимальная температура окружающей среды — −60 °C. Расчётный срок службы — 25 лет.

Смотреть проектСепаратор газовый НГС-II-1,6-2400-2-Т-И объемом 50 м3

Что сделали для предприятий Республики Саха (Якутия)

ПроектОбъём, м³Давление, МПаСтальСреда
Трехфазный сепаратор 101-ТФС-1-1 (тип НГСВ 1-П-1,6-3400-2-Т-И) объемом 200 м3 · Мирный2001,609Г2СНефть, Пластовая вода
Газовый сепаратор НГС-II-1,6-2400-2-Т-И объемом 50 м3 · Мирный500,5409Г2СЖидкие среды
Сепаратор газовый НГС-II-1,6-2400-2-Т-И объемом 50 м3 · Мирный500,0709Г2СПластовая вода

Условия площадки в Республике Саха (Якутия)

Сталь подбираем по абсолютному минимуму площадки: стенка аппарата на открытой площадке остывает вместе с воздухом. Для самой холодной точки региона — Верхоянск, −68 °C — стенку считаем из стали 09Г2С категорий 15 и 17.

ПоказательПо станциям региона — самая холодная: ВерхоянскЯкутск
Наиболее холодная пятидневка, обеспеченность 0,92−58 °C−52 °C
Наиболее холодная пятидневка, обеспеченность 0,98−60 °C−54 °C
Абсолютный минимум−68 °C−64 °C
Сейсмичность по картам ОСР-2015 A / B / C, баллов9 / 9 / 10 (Хани)6 / 7 / 8 (Якутск)
Сталь стенки для открытой площадки09Г2С категорий 15 и 17 — до −70 °C09Г2С категорий 15 и 17 — до −70 °C

Нормативная база: СП 131.13330.2020, СП 14.13330.2018, ГОСТ 34347-2017.
