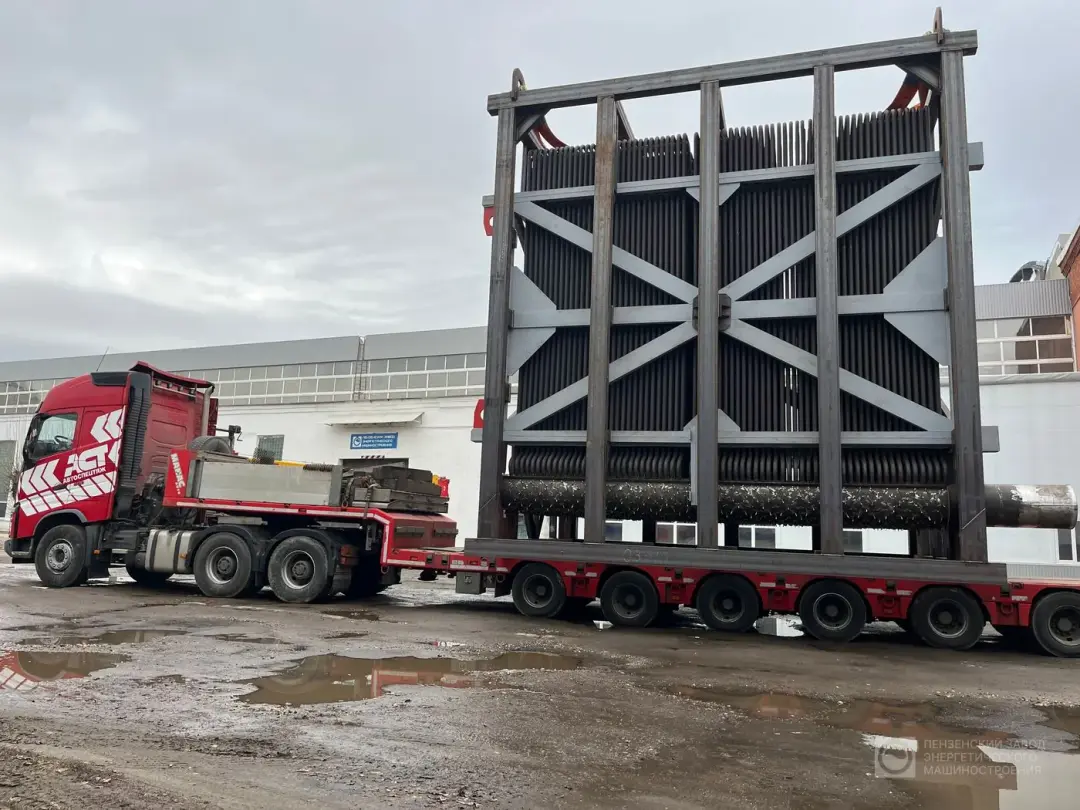

Блок пароперегревателя 51Е07/I

Характеристики

Тип оборудования: Котельное оборудование
Продукция: Блок пароперегревателя
Номер заказа: 1655П
Год заказа: 2025
Вместимость: 20 м³
Площадь теплообмена: 184,7 м²
Рабочее давление: 2,5 МПа
Расчётное давление: 2,9 МПа
Расчётная температура: до 600 °C
Минимальная температура стенки: −36 °C
Климатическое исполнение: УХЛ1

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

Особенности

Северное исполнение

Климатическое исполнение УХЛ1, минимальная температура стенки −36 °C.

Термообработка

Термическая обработка: да (термообработать коллектора после сборки обечайки и в сборе с днищами и штуцерами N3, N4; после гиба теплообменной трубы змеевика термообработать зону каждого гиба каждого змеевика)

Блок пароперегревателя 51Е07/1 вместимостью 20 м³, с поверхностью теплообмена 184,7 м², на рабочее давление до 2,5 МПа. Минимальная температура стенки — −36 °C, климатическое исполнение УХЛ1. В заказе: термообработка. Заказ 2025 года.

Обозначение аппарата по технологической схеме	51Е07/I
Рабочие пространства	межтрубное — агрессивный газ на серной основе; трубное — пар водяной
Давление рабочее, МПа	межтрубное 0,02; трубное 2,5
Давление максимально допустимое рабочее, МПа	межтрубное 0,1; трубное 2,9
Давление расчетное внутреннее, МПа	трубное 2,9
Давление расчетное наружное, МПа	межтрубное 0,1
Давление пробное при гидравлическом испытании, МПа	трубное 5,6 (пробное при гидравлическом испытании – 11,9 МПа до приварки коллекторов Ф508х13)
Рабочая температура среды на входе, °C	межтрубное 560; трубное 320
Расчетная температура стенки, °C	600 / 340 (расчетная стенки 340 °C для коллекторов Ф508х13)
Минимальная допустимая отрицательная температура стенки аппарата, находящегося под расчетным давлением, °C	минус 36
Класс опасности по ГОСТ 12.1.007	межтрубное 3; трубное 3
Взрывоопасность	межтрубное да; трубное нет
Пожароопасность по ГОСТ 12.1.044	межтрубное да; трубное нет
Группа рабочей среды по ТР ТС 032/2013	межтрубное 1; трубное 1
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ1
Сейсмичность площадки строительства по СП 14.13330.2018 по шкале MSK-64, балл	6
Температура воздуха наиболее холодных суток в районе установки (с обеспеченностью 0,92), °C	минус 36
Прибавка для компенсации коррозии, мм	1,5
Группа изделий оборудования по СТО ЦКТИ 10.002-2007	1
Термическая обработка	да (термообработать коллектора после сборки обечайки и в сборе с днищами и штуцерами N3, N4; после гиба теплообменной трубы змеевика термообработать зону каждого гиба каждого змеевика)
Объем контроля сварных швов радиографическим или ультразвуковым методом, %	100
Тип теплообменной трубы	гладкие
Сортамент теплообменной трубы, мм	51х3,5
Вместимость аппарата, м³	трубное 20,0
Число циклов нагружения, не более	1000
Масса аппарата при эксплуатации, кг	56900
Масса аппарата при гидроиспытании, кг	76900
Материал коллектора: обечайка	Поковка 08Х18Н10Т ГОСТ 25054 гр. VK
Материал коллектора: днище	Поковка 08Х18Н10Т ГОСТ 25054 гр. VK
Материал змеевиков: труба теплообменная	Труба 51х3,5п ГОСТ 9941 сталь 08Х18Н10Т ГОСТ 5632
Материал перегородок	Лист 08Х18Н10Т ГОСТ 7350
Материал рамы	09Г2С-5 ГОСТ 19281
Теплоизоляция	нет
Место установки	Наземные в каркасе-кожухе
Расположение блоков	вертикальное
