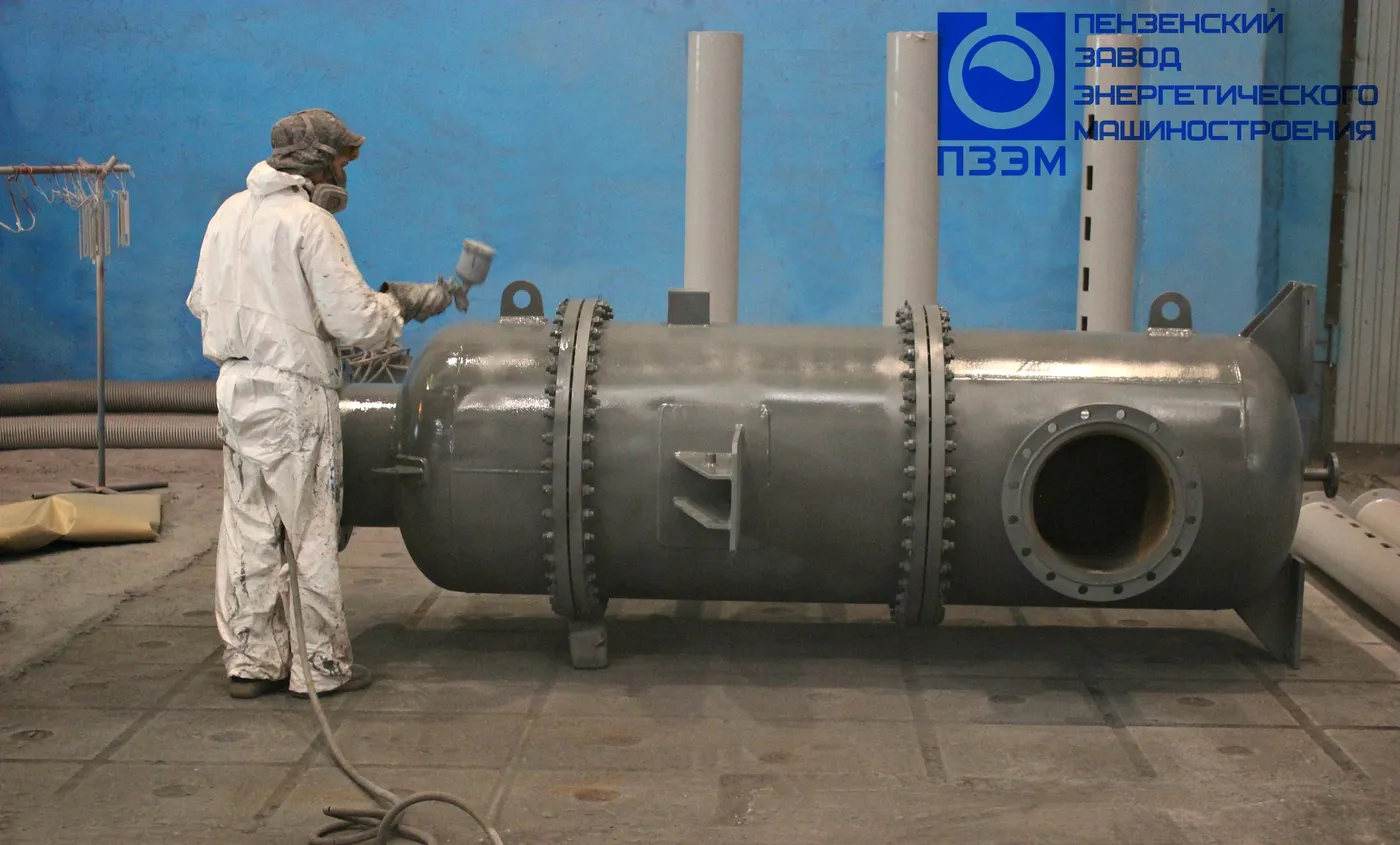

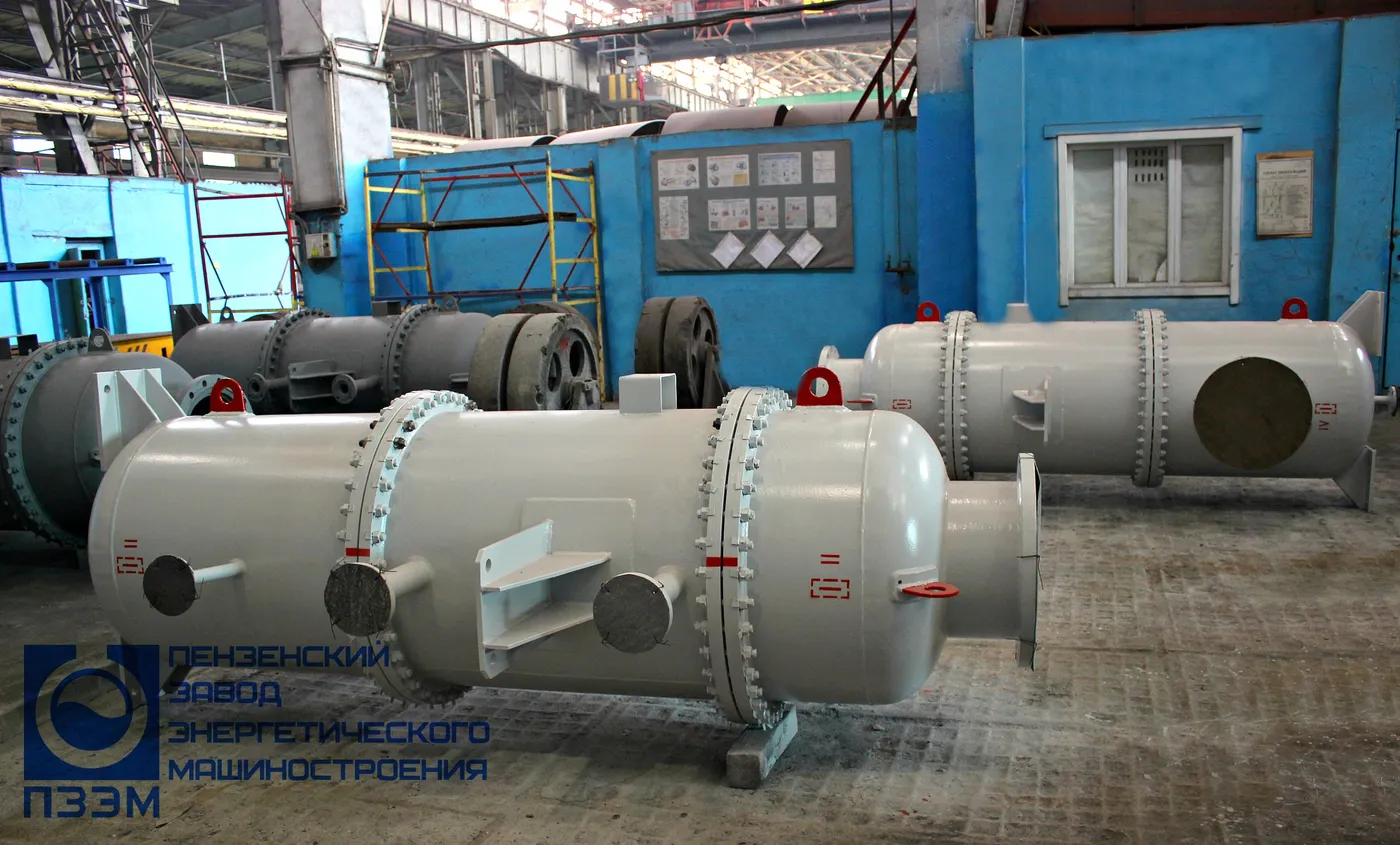

Теплообменник-конденсатор вертикальный по типу 800ТНВ

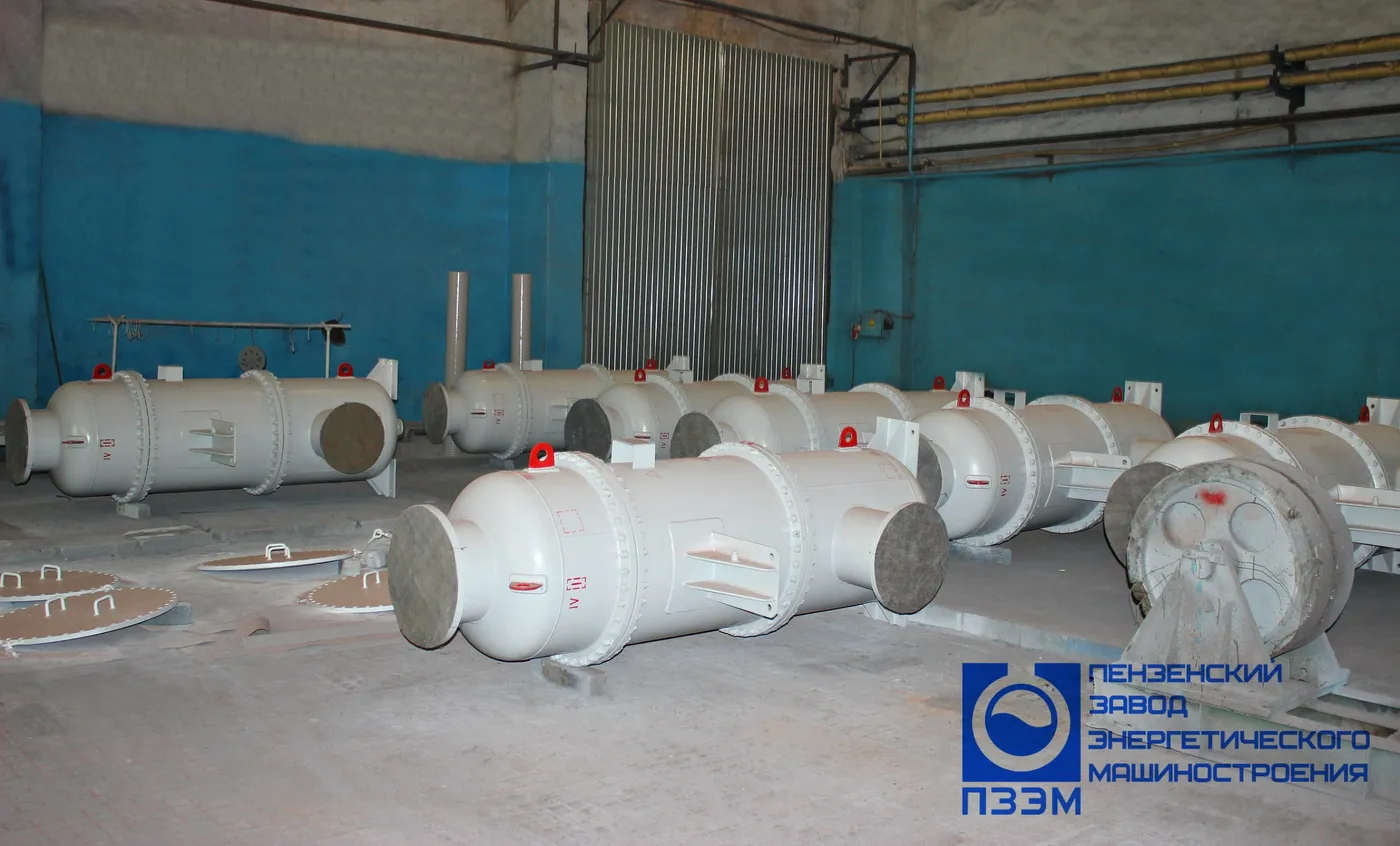

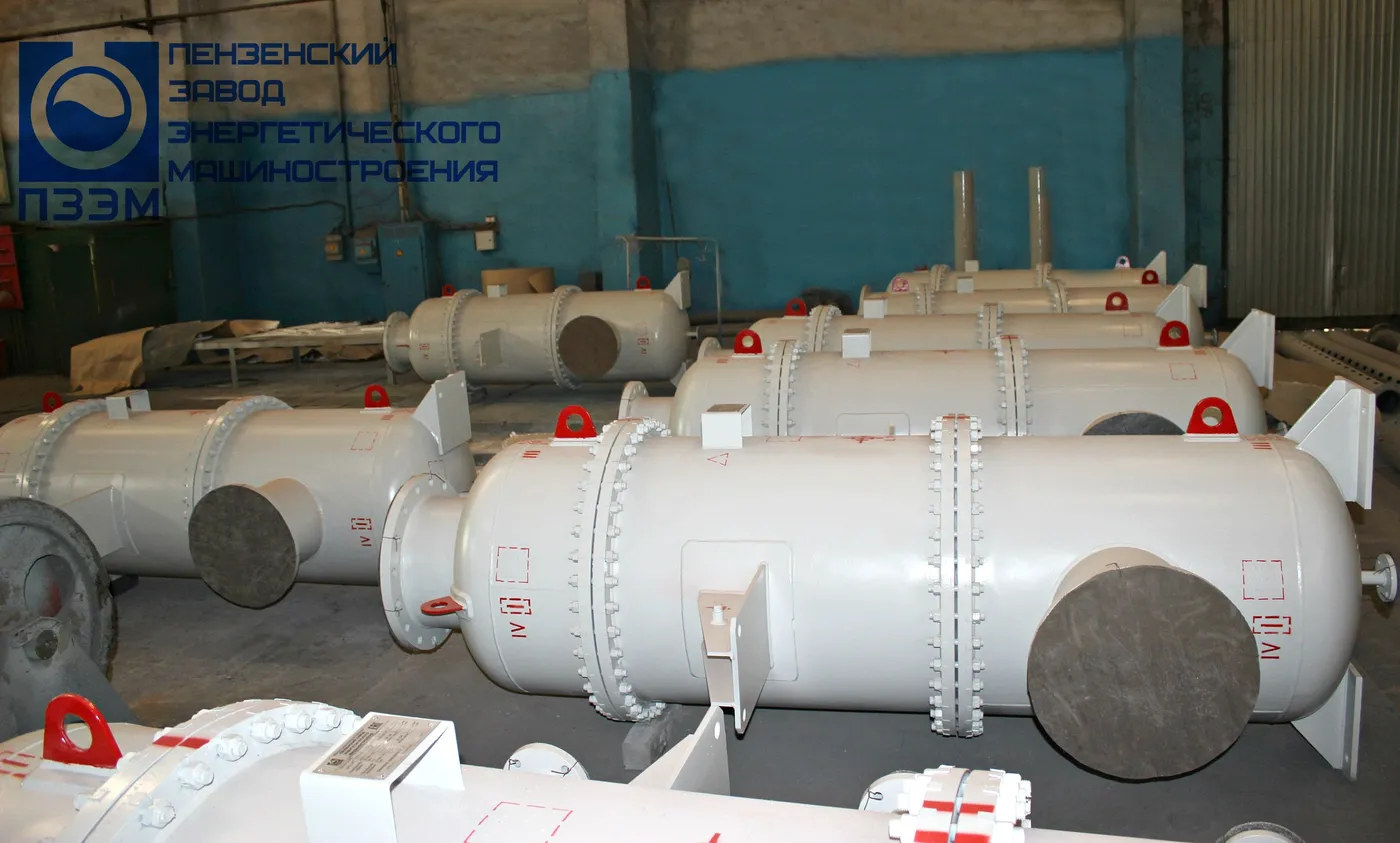

8 теплообменников-конденсаторов вертикальных по типу 800ТНВ диаметром 800 мм изготовлены для компании Славнефть. Они будут использоваться в составе технологической цепи для конденсации углеводорода.
Материал изготовления - сталь 09Г2С-15, толщина стенок 6 мм, диаметр трубок 25 мм. Масса аппарата 1800 кг.
Максимальный диаметр 945 мм, ширина 1650 мм, длина 1110 мм, высота 2989 мм.
| Давление | Трубное, Мпа | Межтрубное, Мпа |
| Рабочее | 0,125 | 0,4 |
| Расчетное | 0,15 | 0,8 |
| Пробное гидравлическое | 0,2 | 1,1 |
Расчетный срок службы аппаратов 20 лет.
Характеристики
Вид оборудования: Теплообменное оборудование
Оборудование: Теплообменники с неподвижными трубными решётками и компенсатором на кожухе
Вид стали: Из стали 09Г2С
Рабочая среда: Теплообменники кожухотрубчатые ТНГ, ТКГ, ТНВ, ТКВ, ТПГ, ТПВ, ТУ
