Теплообменник 1000ТПГ-2,5-1,0-М1/20Г-6-4-У-И

Особенности

Термообработка

Специальные требования: термообработка крышки плавающей головки

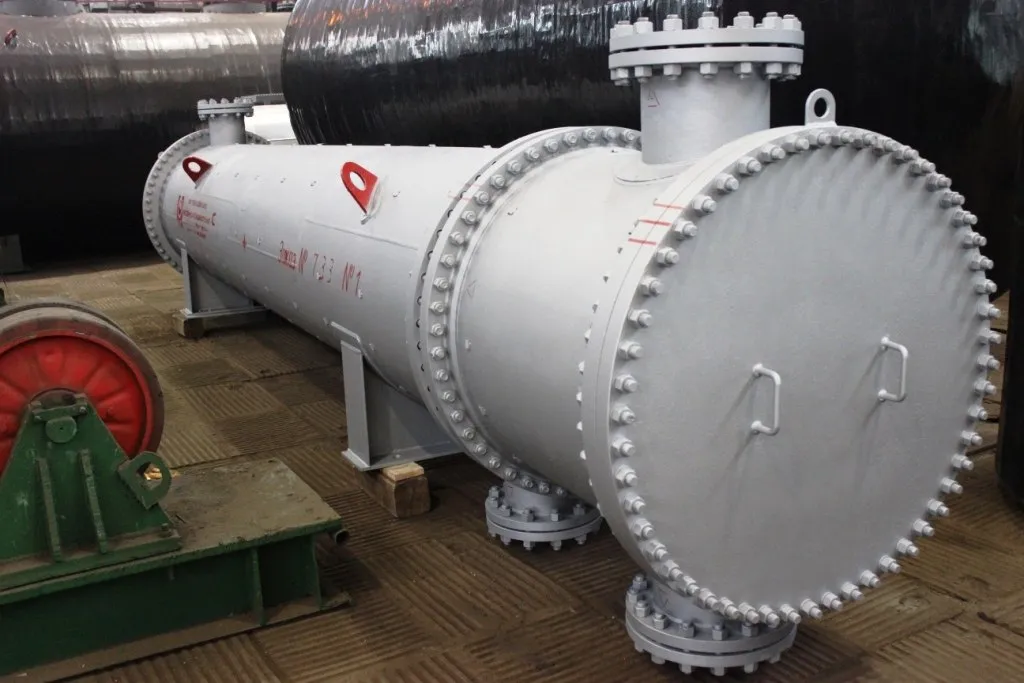

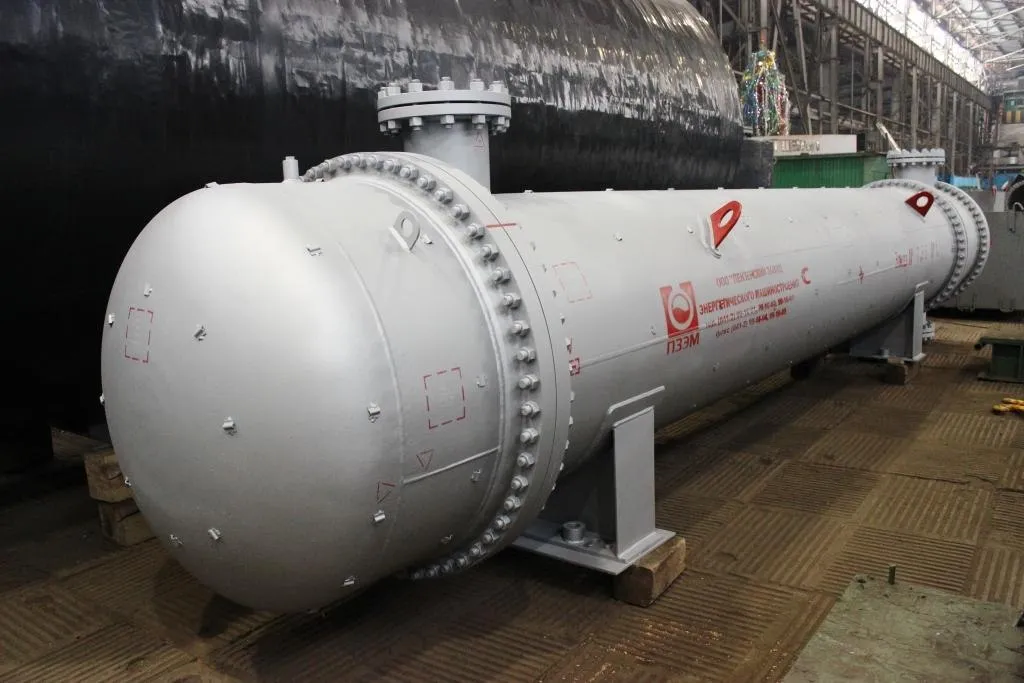

Аппарат теплообменный 1000ТПГ-2,5-1,0-М1/20Г-6-4-У изготовлен для проектно-инжиниринговой компании, расположенной в Казахстане. Теплообменник предназначен для подогрева сырой нефти. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.

Группа аппарата по ГОСТ Р 52630-2012	1
Назначение аппарата	Проведение теплообменного процесса
Рабочие пространства	трубное / межтрубное
Давление рабочее, не более, МПа (кгс/см²)	трубное 0,75–0,9 (7,5–9,0); межтрубное 0,4–0,9 (4,0–9,0)
Давление расчётное, МПа (кгс/см²)	трубное 2,5 (25,0); межтрубное 1,0 (10,0)
Рабочая температура среды, вход, °С	трубное 25 … 30; межтрубное 95 … 100
Рабочая температура среды, выход, °С	трубное 60 … 65; межтрубное 25 … 30
Пропарка	нет
Расчетная температура стенки, °С	трубное 100; межтрубное 120
Минимально допустимая температура стенки, находящейся под давлением, °С	положительная
Расход рабочей среды, м³/ч	трубное 329,7; межтрубное 218,5
Пожароопасность	да, ГЖ / да, ГЖ
Коррозионность	да / да
Основной материал	трубы – Сталь 20; Сталь 09Г2С ГОСТ 19281-89
Трубы теплообменные	Ø20х2 (по виду А)
Поверхность теплообмена, м²	383,6
Прибавка для компенсации коррозии (корпус), мм	трубное 1,6; межтрубное 3
Число ходов	трубное 4; межтрубное 1
Расчетный (назначенный) срок службы аппарата, лет	20
Число циклов нагружения на весь срок службы, не более	не более 1000
Специальные требования	термообработка крышки плавающей головки
Исполнение	горизонтальный, с плавающей головкой, на 2 седловых опорах (неподвижная и подвижная)
Материал прокладок	Паронит ПМБ
Соединение труб с трубной решеткой	обварка с развальцовкой
Покрытие/окраска	наружная поверхность – эмаль антикоррозионная термостойкая «Церта» ТУ 2312-002-49248846-2002

Обозначение	Назначение	DN	PN, МПа
А	Вход нефти	300	2,5
Б	Выход нефти	300	2,5
В	Выход воды	250	2,5
Г	Вход воды	250	2,5
Д	Дренаж	М20х1,5	-
Е	Воздушник	М20х1,5	-
