| Назначение аппарата | Для приема и выдачи продукта |
|---|
| Давление рабочее, не более, МПа (кгс/см²) (корпус / змеевик) | налив / 0,8 (8,0) |
|---|
| Давление расчётное, МПа (кгс/см²) (корпус / змеевик) | не более 0,05 / 1,0 (10,0) |
|---|
| Давление пробное гидравлическое, МПа (кгс/см²) (корпус / змеевик) | налив / 1,25 (12,5) |
|---|
| Рабочая температура среды максимальная, °C (корпус / змеевик) | не более 100 / 100 |
|---|
| Рабочая температура среды минимальная, °C (корпус / змеевик) | 10 / 5 |
|---|
| Расчётная температура стенки, °C (корпус / змеевик) | 100 / 100 |
|---|
| Минимально допустимая температура стенки, находящейся под давлением, °C | положительная |
|---|
| Наименование рабочей среды (корпус / змеевик) | Щелочь / Вода |
|---|
| Основной материал (корпус / змеевик) | 09Г2С / 09Г2С |
|---|
| Материал прокладок | Паронит ПК ГОСТ 481-80 |
|---|
| Вместимость, м³ | 16 |
|---|
| Поверхность теплообмена, м² | 4,73 |
|---|
| Прибавка для компенсации коррозии (корпус), мм | 2 |
|---|
| Расчётный (назначенный) срок службы аппарата, лет | 20 |
|---|
| Место установки | на открытой площадке |
|---|
| Число циклов нагружения на весь срок службы | не более 1000 |
|---|
| Диаметр максимальный, мм, не более | 2016 |
|---|
| Длина, мм, не более | 5360 |
|---|
| Ширина, мм, не более | 2165 |
|---|
| Высота, мм, не более | 2840 |
|---|
| Масса (основная надпись), кг | 3000 |
|---|

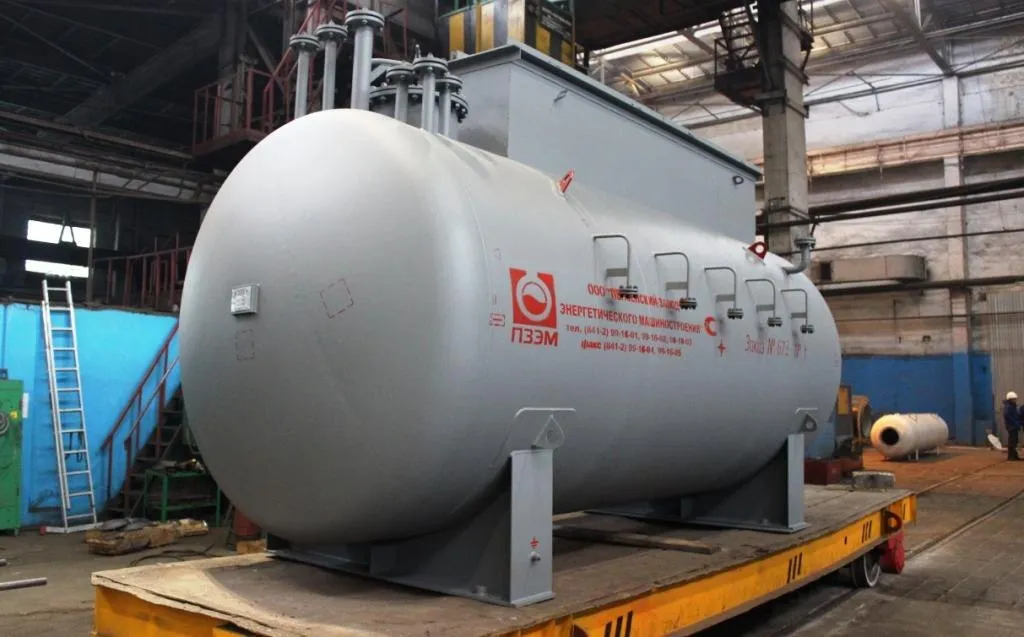

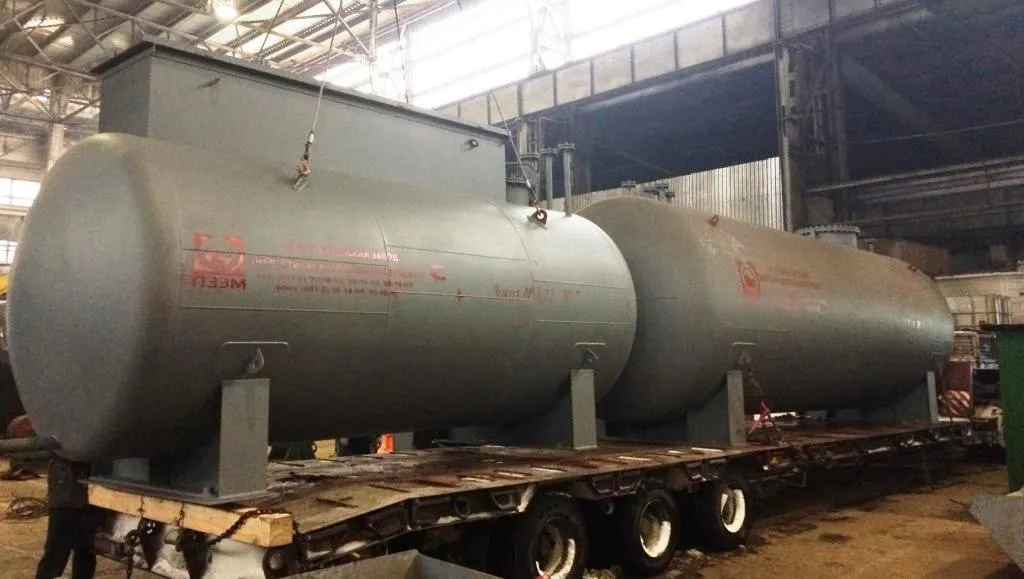

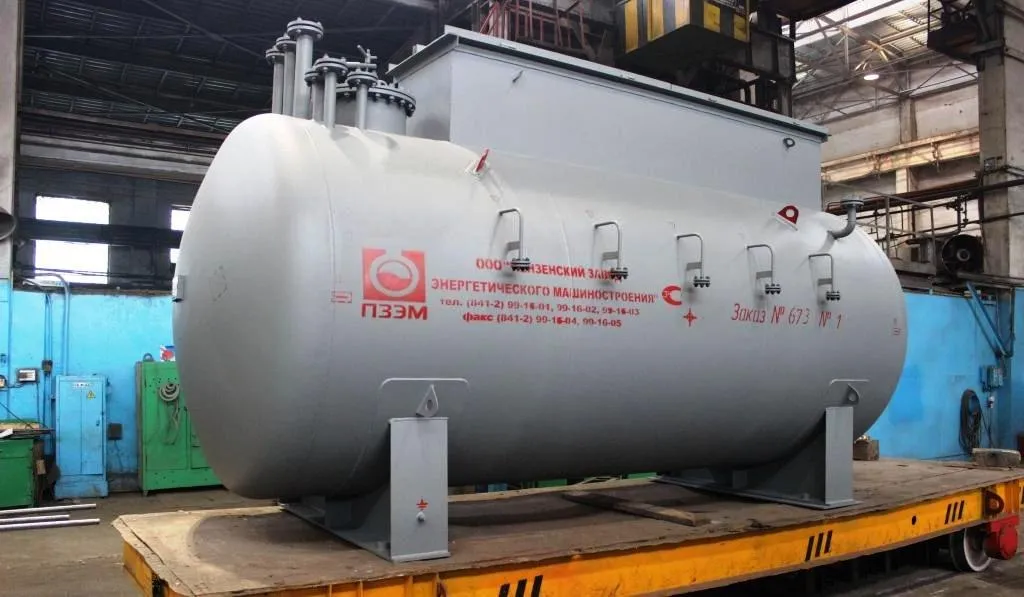

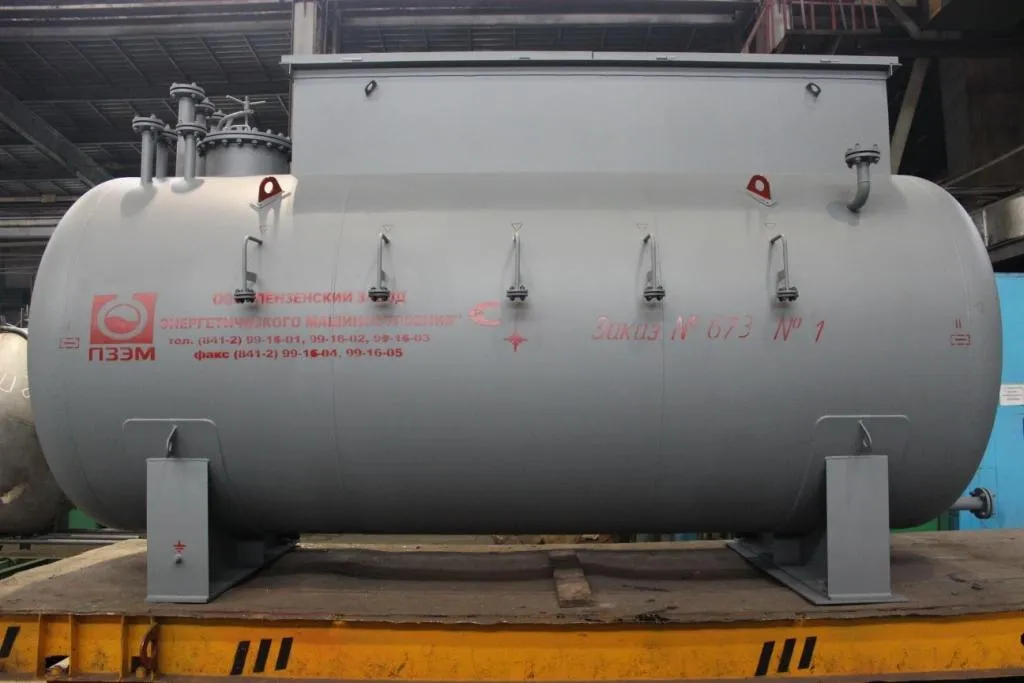

| Исполнение | горизонтальный, на двух опорах (подвижная и неподвижная), с горловиной сверху, змеевиком в нижней части и съёмными решётками-настилами внутри |
|---|
| Испытания | Контроль сварных швов: визуально-послойный в объёме 100%, на плотность капиллярным методом смачиванием керосином |
|---|
| Строповые устройства | испытать статической нагрузкой 37,50 кН (3750 кгс) |
|---|
| Покрытие внутреннее | внутренней поверхности аппарата, внутренних устройств: Цинотан (1 слой) ТУ2313-017-12288779-99, толщина покрытия – 100 мкм; Ферротан (2 слоя) ТУ2312-042-12288779-2004, толщина покрытия – 200 мкм; общая толщина покрытия – 300 мкм |
|---|
| Покрытие наружное | грунт-эмаль по ржавчине Яр/Исоат 0278 ТУ 2313-342-21743165-2009 – 3 слоя, общая толщина покрытия – 70…80 мкм |
|---|
| Покрытие строповых устройств | эмаль НЦ-132К красная ГОСТ 6631-74 |
|---|
| Сварочные материалы | проволока 1,2 Св-08Г2С ГОСТ 2246-70, смесь (Ar+18%CO2); электроды УОНИ-13/55 ГОСТ 9466-75; проволока 3,0 Св-08ГА ГОСТ 2246-70, флюс АН-348А ГОСТ 9087-81 |
|---|
