| Назначение аппарата | для стабилизации конденсата до давления насыщенных паров |
|---|
| Группа аппарата по ГОСТ Р 52630-2012 | 1 |
|---|
| Объем аппарата, м³ | 3,5 |
|---|
| Давление рабочее, не менее, МПа (кгс/см²) | 0,1 (1,0) |
|---|
| Давление расчетное, МПа (кгс/см²) | 1,0 (10,0) |
|---|
| Рабочая температура среды максимальная, °C | плюс 100 |
|---|
| Рабочая температура среды минимальная, °C | плюс 40 |
|---|
| Пробное давление гидравлическое, МПа (кгс/см²) | 1,43 (14,3) |
|---|
| Расчетная температура стенки, °C | плюс 150 |
|---|
| Основной материал | 09Г2С-15 ГОСТ 19281 |
|---|
| Наименование рабочей среды | природный газ, газовый конденсат |
|---|
| Опасность по ГОСТ 12.1.007-76 | да |
|---|
| Взрывоопасность | да |
|---|
| Пожароопасность | да |
|---|
| Коррозионность | да |
|---|
| Расчетный срок службы, лет | 20 |
|---|
| Прибавка для компенсации коррозии, мм | 4 |
|---|
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
|---|
| Средняя температура наиболее холодной пятидневки, °C | минус 43 |
|---|
| Сейсмичность, балл не более | 6 |
|---|
| Диаметр корпуса, мм | Ø1400 |
|---|
| Длина габаритная, мм | 3540 |
|---|
| Ширина габаритная, мм | 1970 |
|---|
| Высота габаритная, мм | 3050 |
|---|
| Масса площадки обслуживания, кг | 190 |
|---|

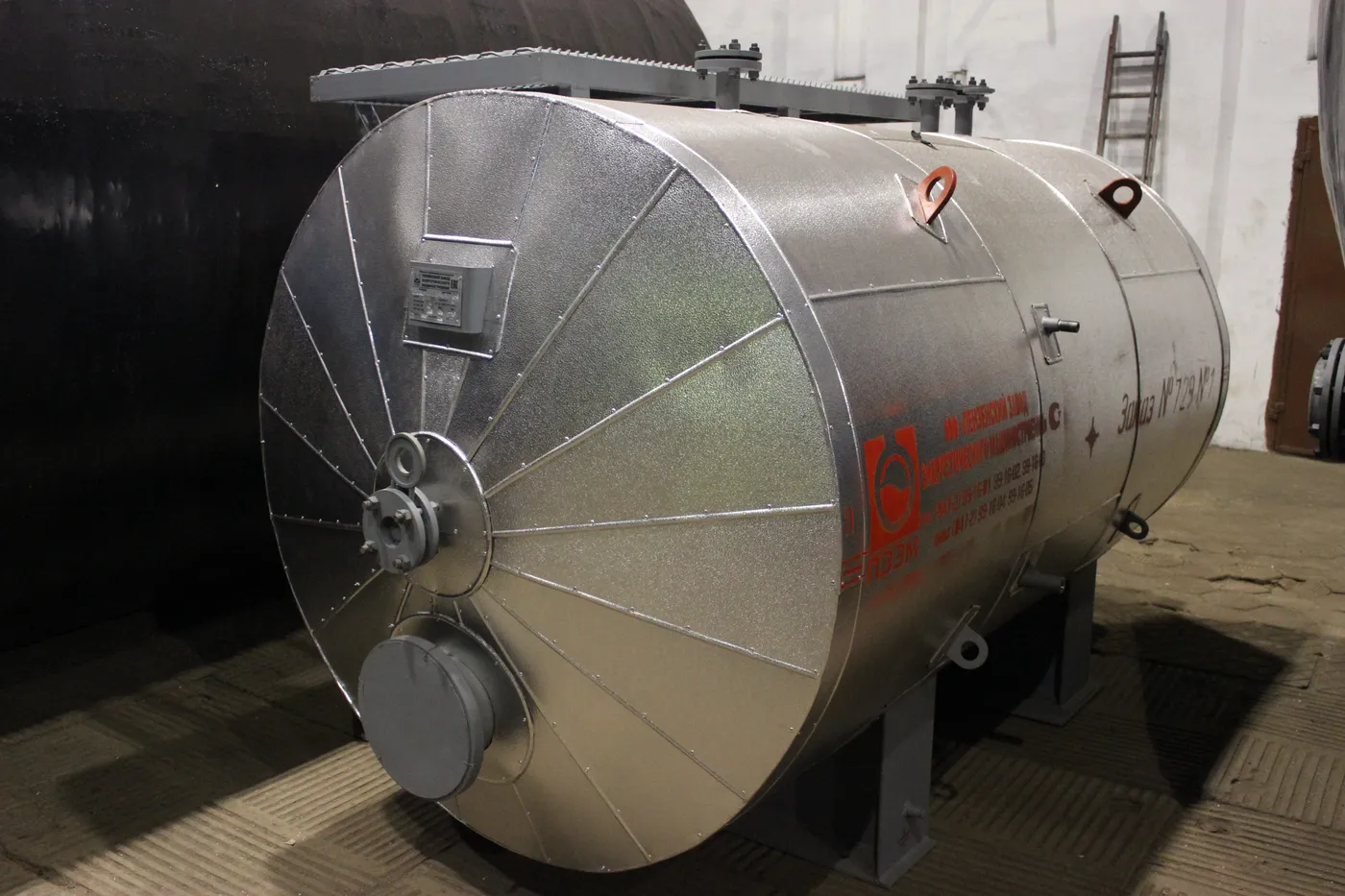

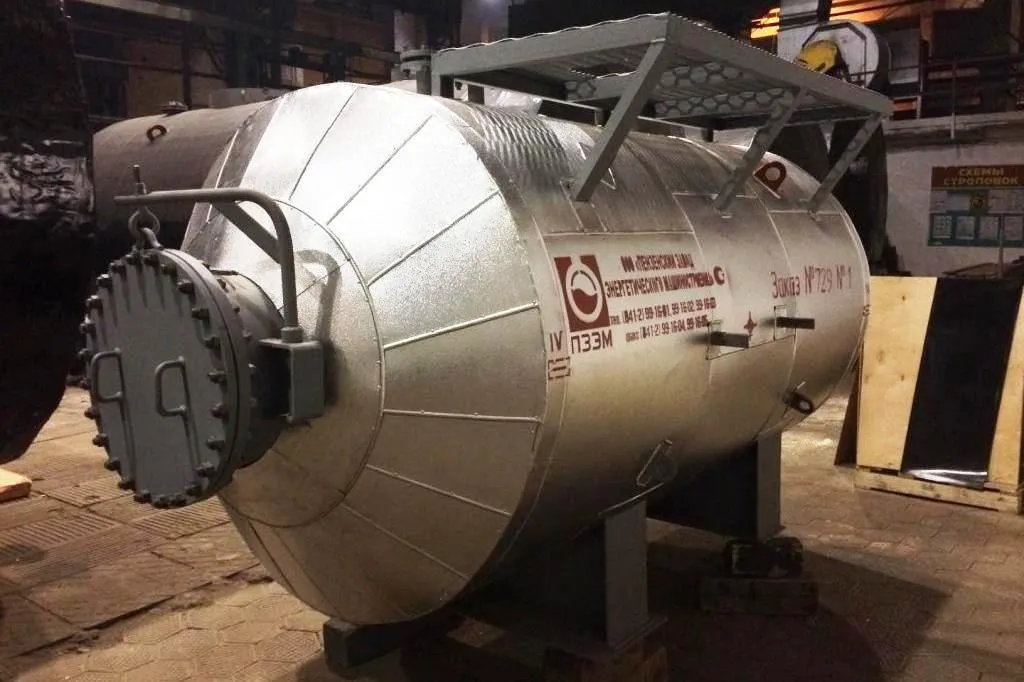

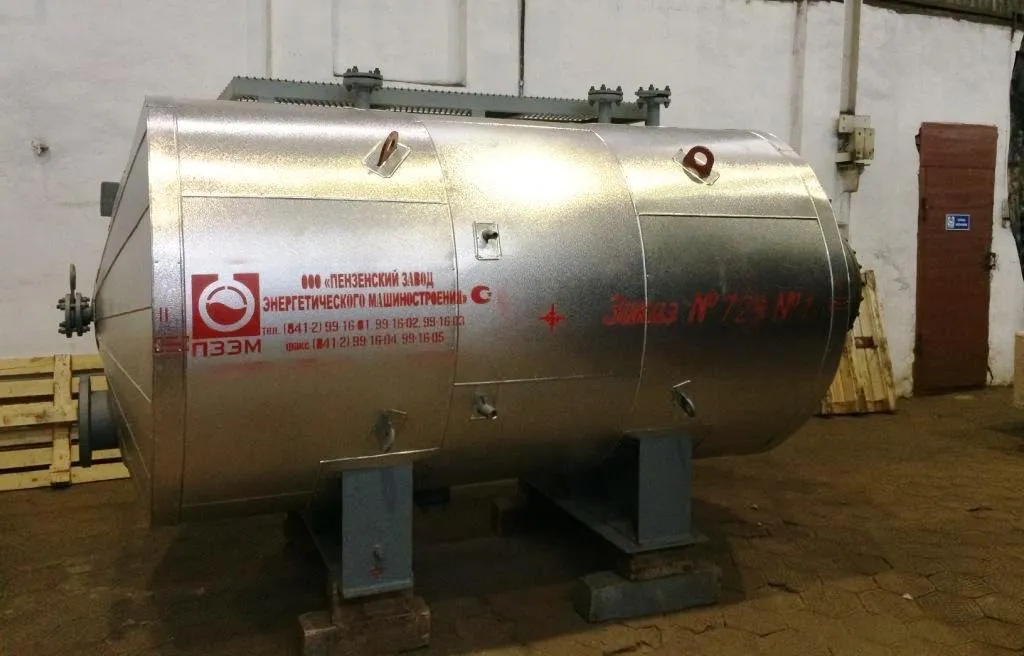

| Исполнение | горизонтальный, на двух опорах (неподвижная и подвижная), с каплеуловителем струнного типа и площадкой обслуживания |
|---|
| Контроль сварных швов | 100% неразрушающий контроль, контроль сварных швов в соответствии с ГОСТ Р 52630 |
|---|
| Изоляция | Аппарат теплоизолируется на заводе-изготовителе. Материалы для теплоизоляции - МП 100 мм с защитным кожухом из тиснёного алюминиевого листа |
|---|
| Покрытие/окраска | наружная поверхность - эмаль ЯрЛИсоат 0278 ТУ 2313-342-21743165-2009 (толщина покрытия - 70....80 мкм); внутренняя поверхность - обезжирить и просушить |
|---|
| Материал прокладок | паронит ПМБ ГОСТ 480 |
|---|
| Состояние поставки | в собранном виде с ответными фланцами, прокладками и крепежом, площадкой обслуживания без ограждений; указатель уровня отгружается в ящике |
|---|
