Теплообменники и трубные пучки для предприятий Тюменской области

Изготавливаем теплообменники и трубные пучки в Пензе под задачу заказчика — по опросному листу или техническому заданию. Для предприятий Тюменской области сделали 1 проект (Тюмень), объём 2 м³.

1проект для предприятий Тюменской области

до 2 м³наибольший объём в проектах региона

до 8 м²наибольшая поверхность теплообмена

до 35 МПадавление в проектах региона

Срок изготовления:: 60-90 дней
Гарантия:: от 12 до 36 месяцев
Доставка:: По России, в страны СНГ и дальнее зарубежье

Реализованные проекты

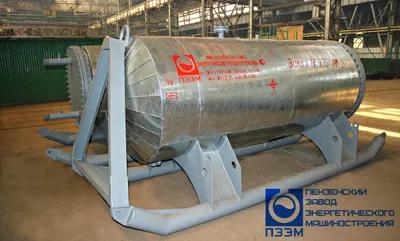

Аппарат теплообменный на санях ТО-350

На месторождение нефти в Тюмень поставлены теплообменники ТО-350 на санях. Аппараты изготовлены из стали 09Г2С, диаметр — 1000 мм, толщина стенки и днищ — 8 мм. Теплообменники применяются для подогрева технологических жидкостей при ремонтных работах на скважинах и для подогрева нефти при добыче с целью расплавления содержащихся в ней парафинов. Рабочее давление в межтрубном пространстве — 0,5 МПа, расчётное — 0,8 МПа; рабочая среда межтрубного пространства — пар, трубного — солевые растворы и жидкости на углеводородной основе. Длина теплообменника — 3832 мм, ширина — 1409 мм, высота — 1690 мм. Масса изделия — 3260 кг. Для удобства транспортировки по объекту аппараты снабжены полозьями. Теплообменник испытан на герметичность и прочность пробным гидравлическим давлением 1,18 МПа. Аппараты теплоизолированы материалом ПЕНОПЛЕКС толщиной 50 мм с укрывным оцинкованным листом толщиной 0,55 мм. Расчётный срок службы — 10 лет.

Смотреть проект

Что сделали для предприятий Тюменской области

Проект	Объём, м³	Поверхность теплообмена, м²	Давление, МПа	Сталь	Среда
Аппарат теплообменный на санях ТО-350 · Тюмень	2	8	35	09Г2С	Нефть

Условия площадки в Тюменской области

Сталь подбираем по абсолютному минимуму площадки: стенка аппарата на открытой площадке остывает вместе с воздухом. Для самой холодной точки региона — Тобольск, −52 °C — стенку считаем из стали 09Г2С категорий 14 и 17, в центре региона (Тюмень, −50 °C) хватит стали 09Г2С категории 7.

Показатель	По станциям региона — самая холодная: Тобольск	Тюмень
Наиболее холодная пятидневка, обеспеченность 0,92	−39 °C	−35 °C
Наиболее холодная пятидневка, обеспеченность 0,98	−43 °C	−40 °C
Абсолютный минимум	−52 °C	−50 °C
Сейсмичность по картам ОСР-2015 A / B / C, баллов	<6 / 6 / 7 (Красный Гуляй)	<6 / <6 / 6 (Тюмень)
Сталь стенки для открытой площадки	09Г2С категорий 14 и 17 — до −60 °C	09Г2С категории 7 — до −50 °C
