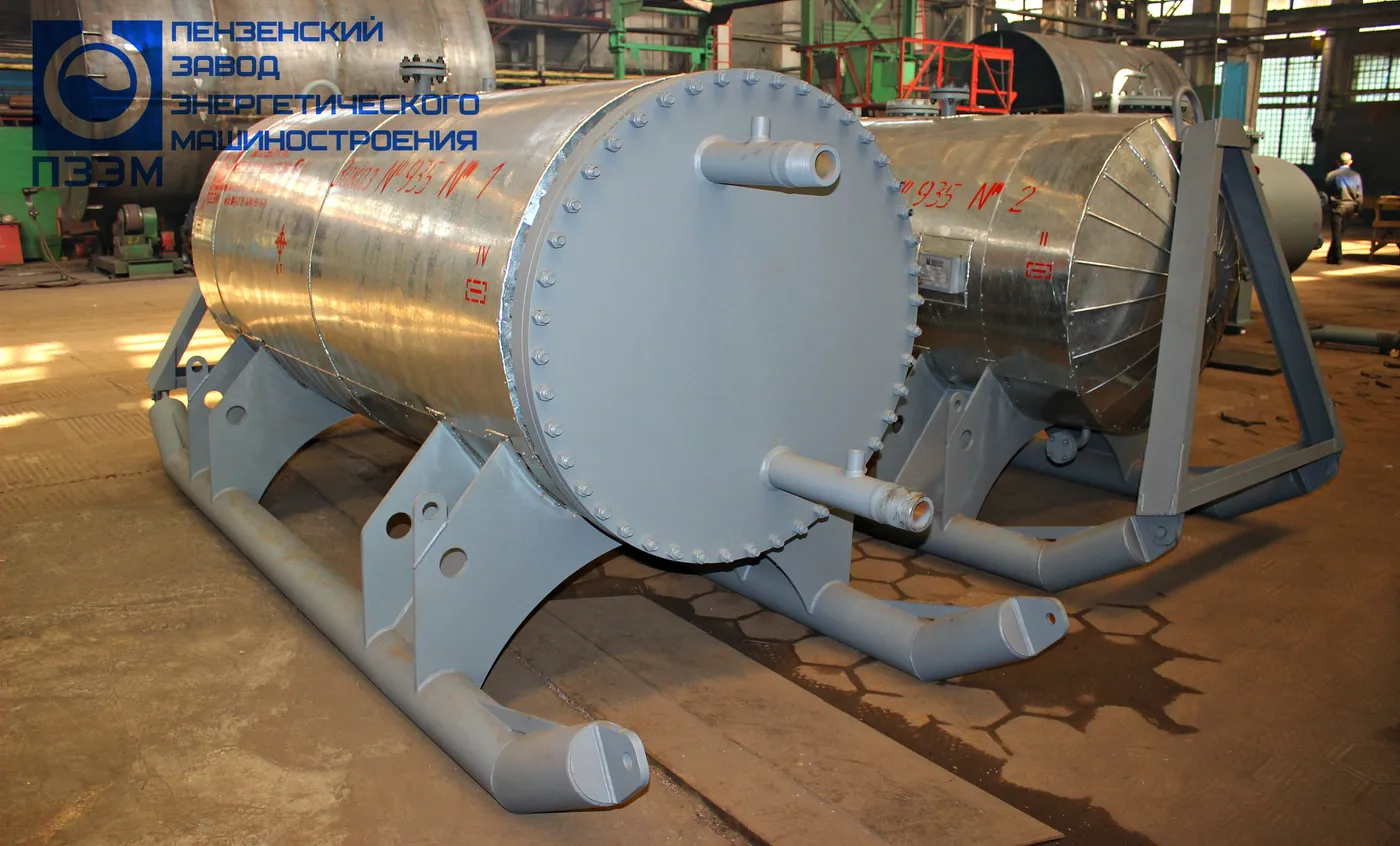

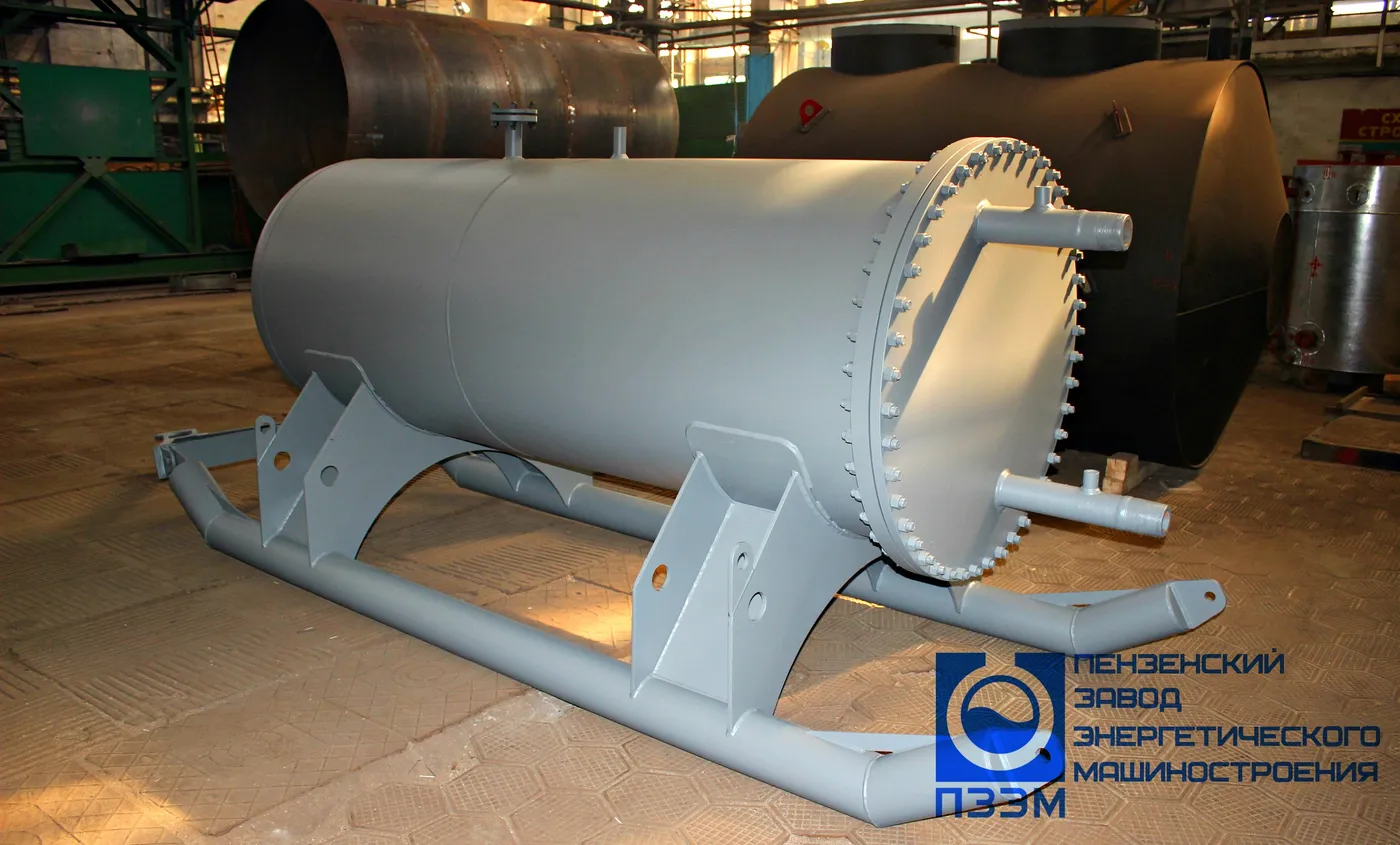

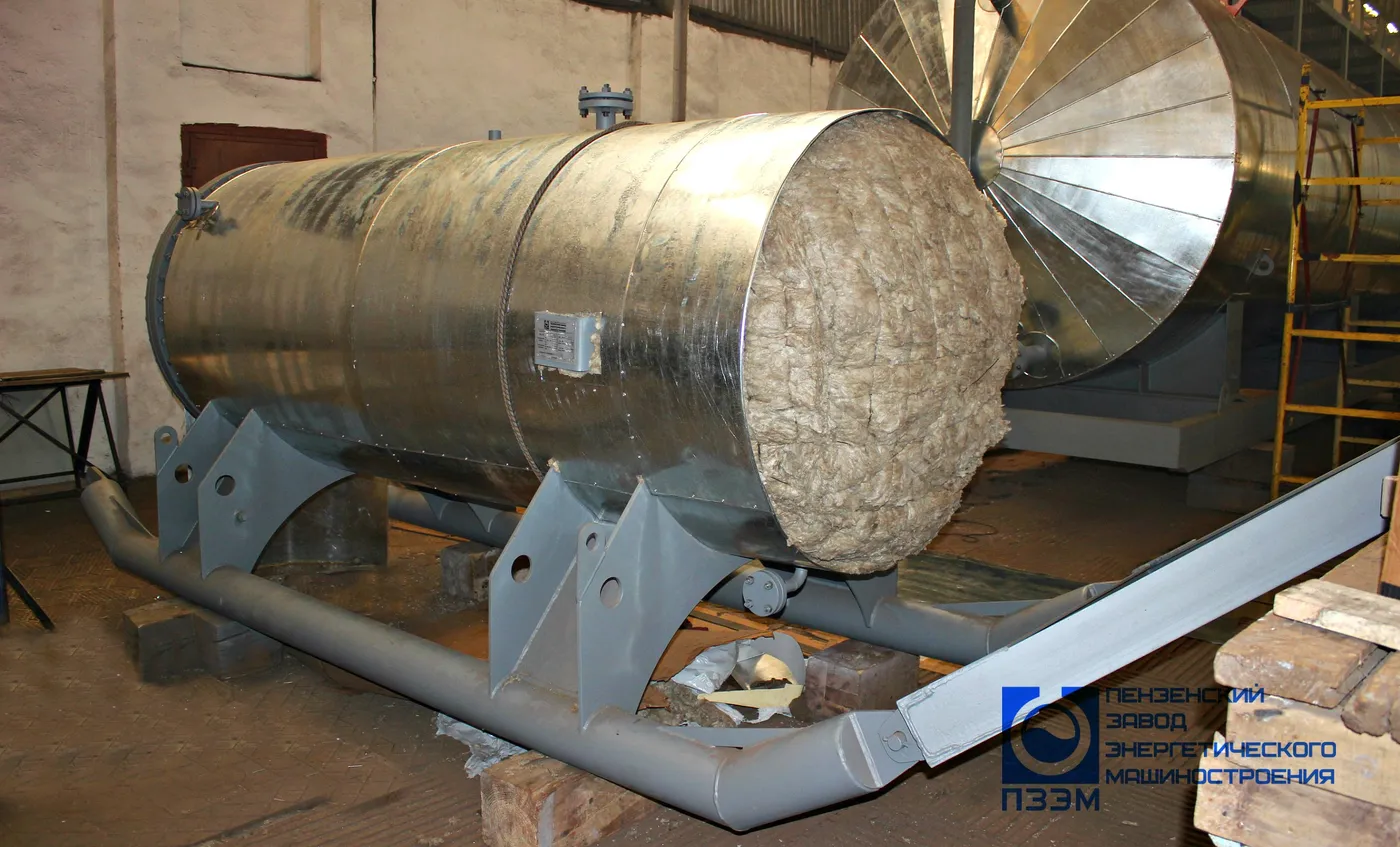

Теплообменный аппарат с теплоизоляцией на санях

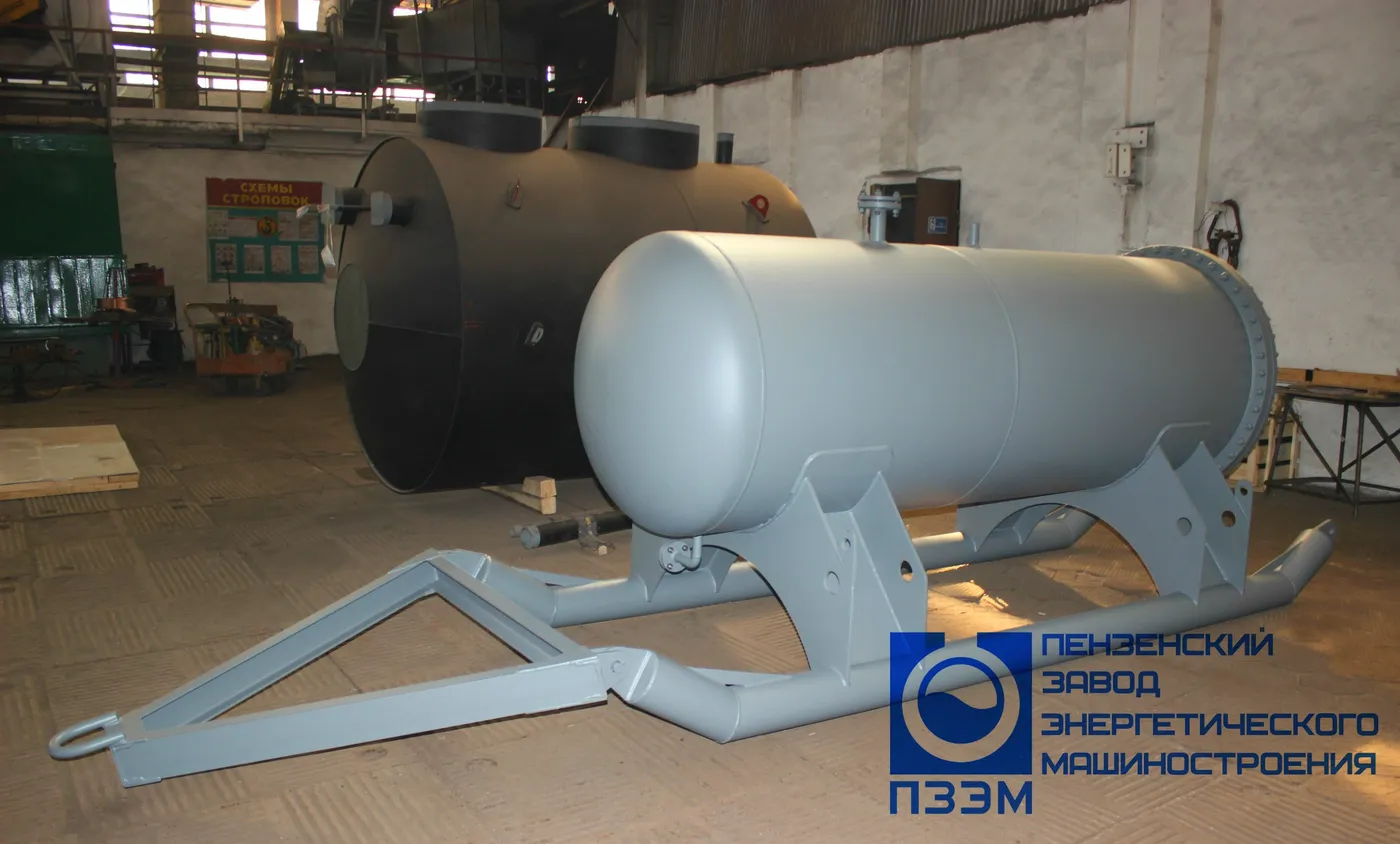

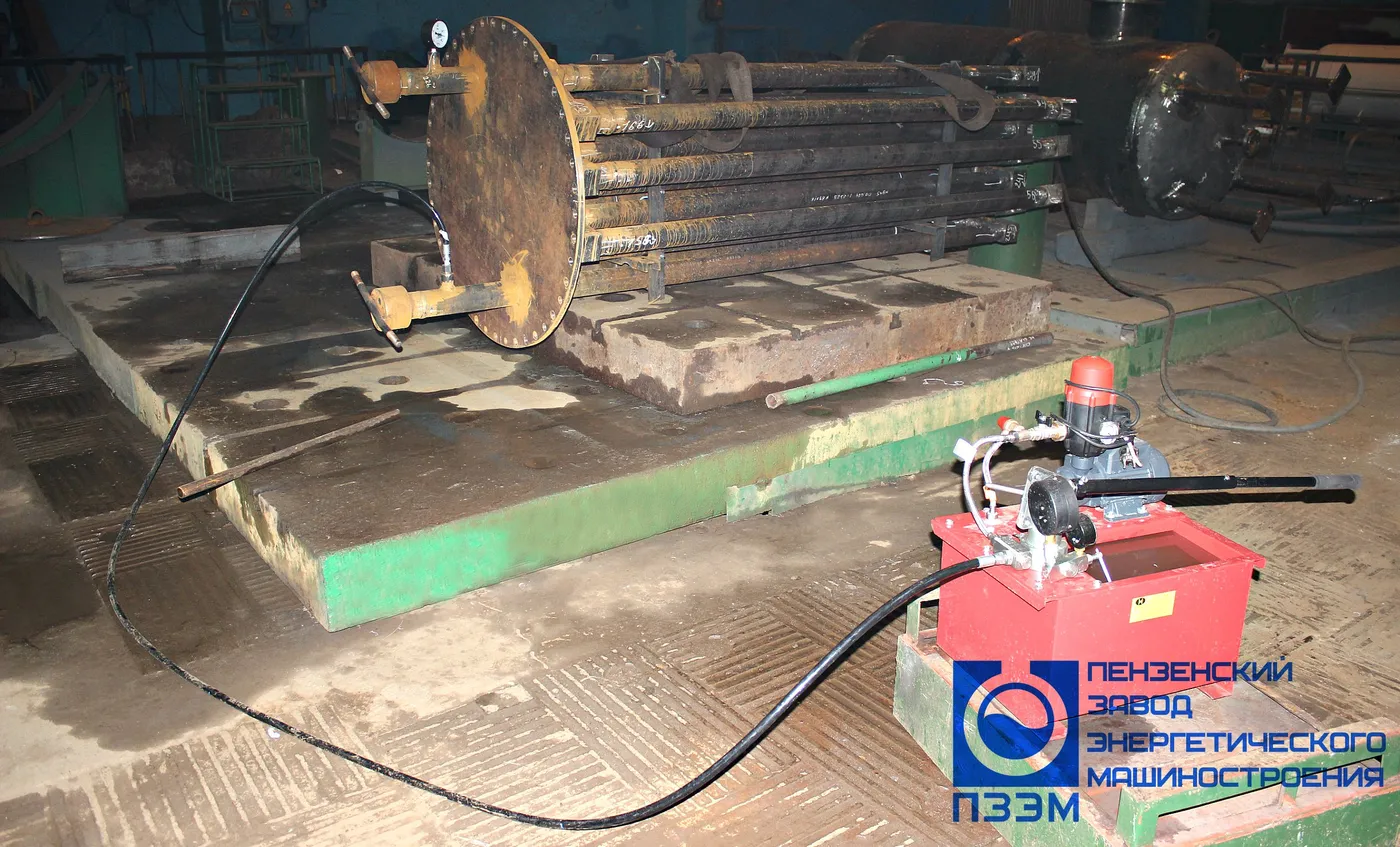

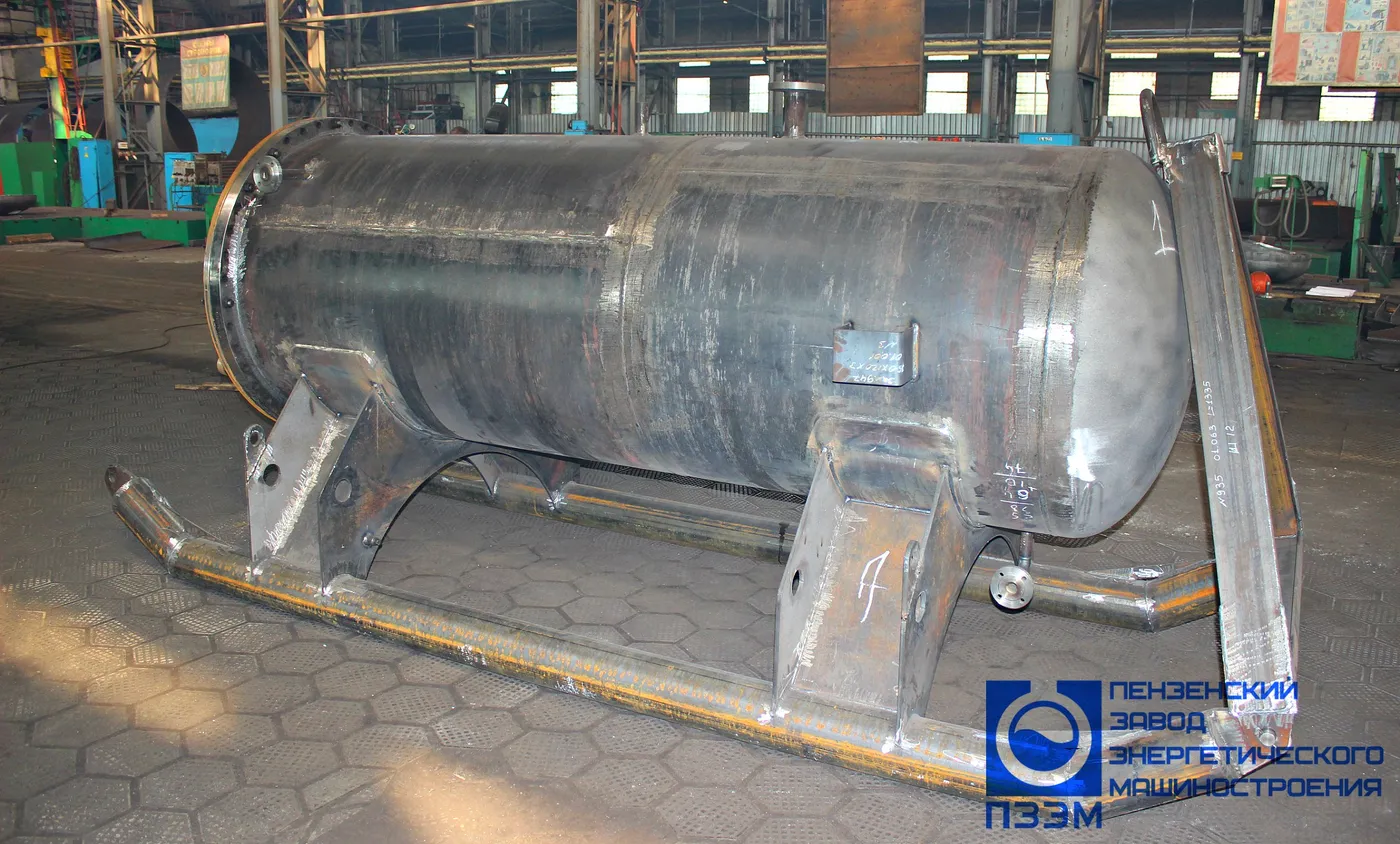

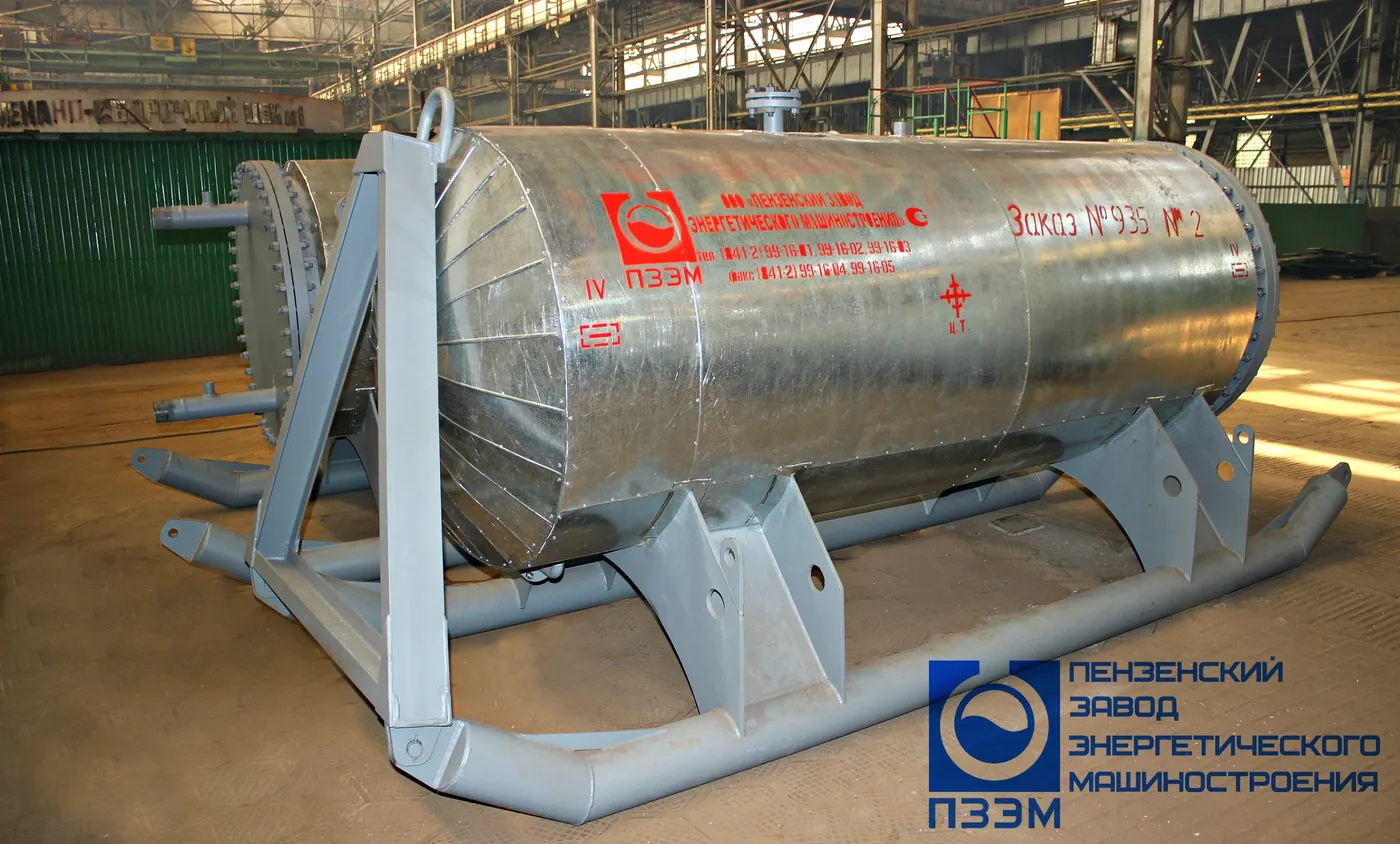

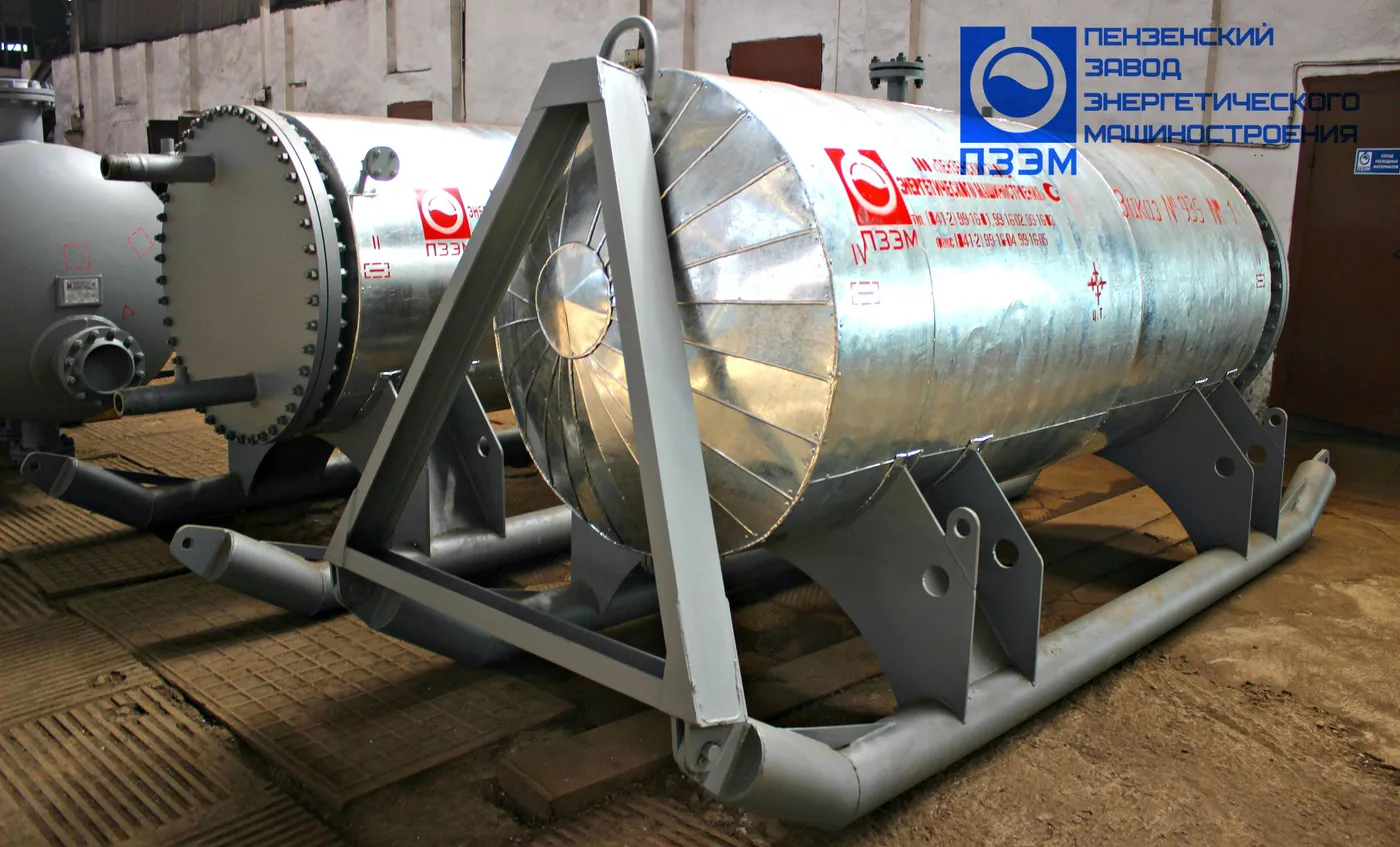

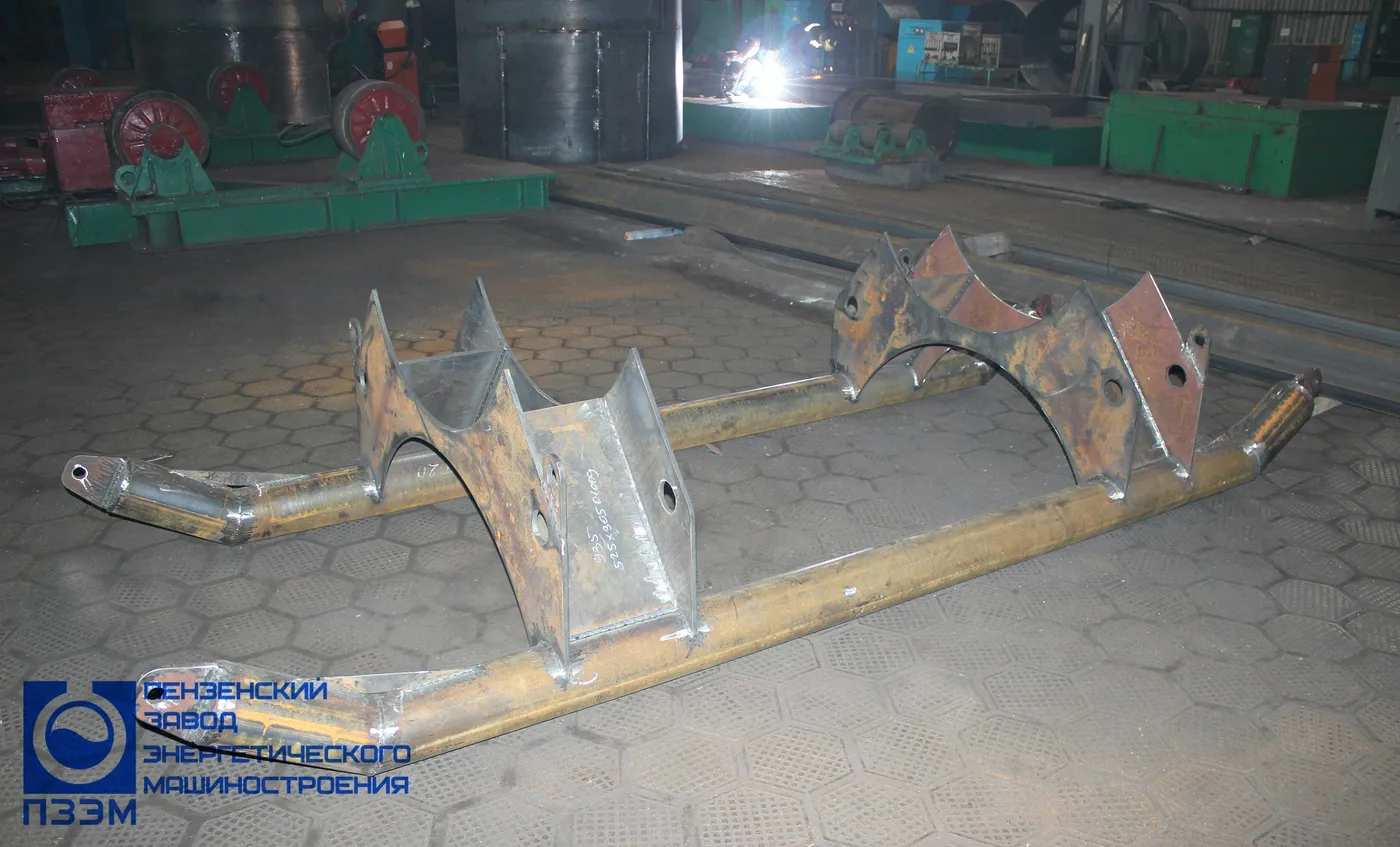

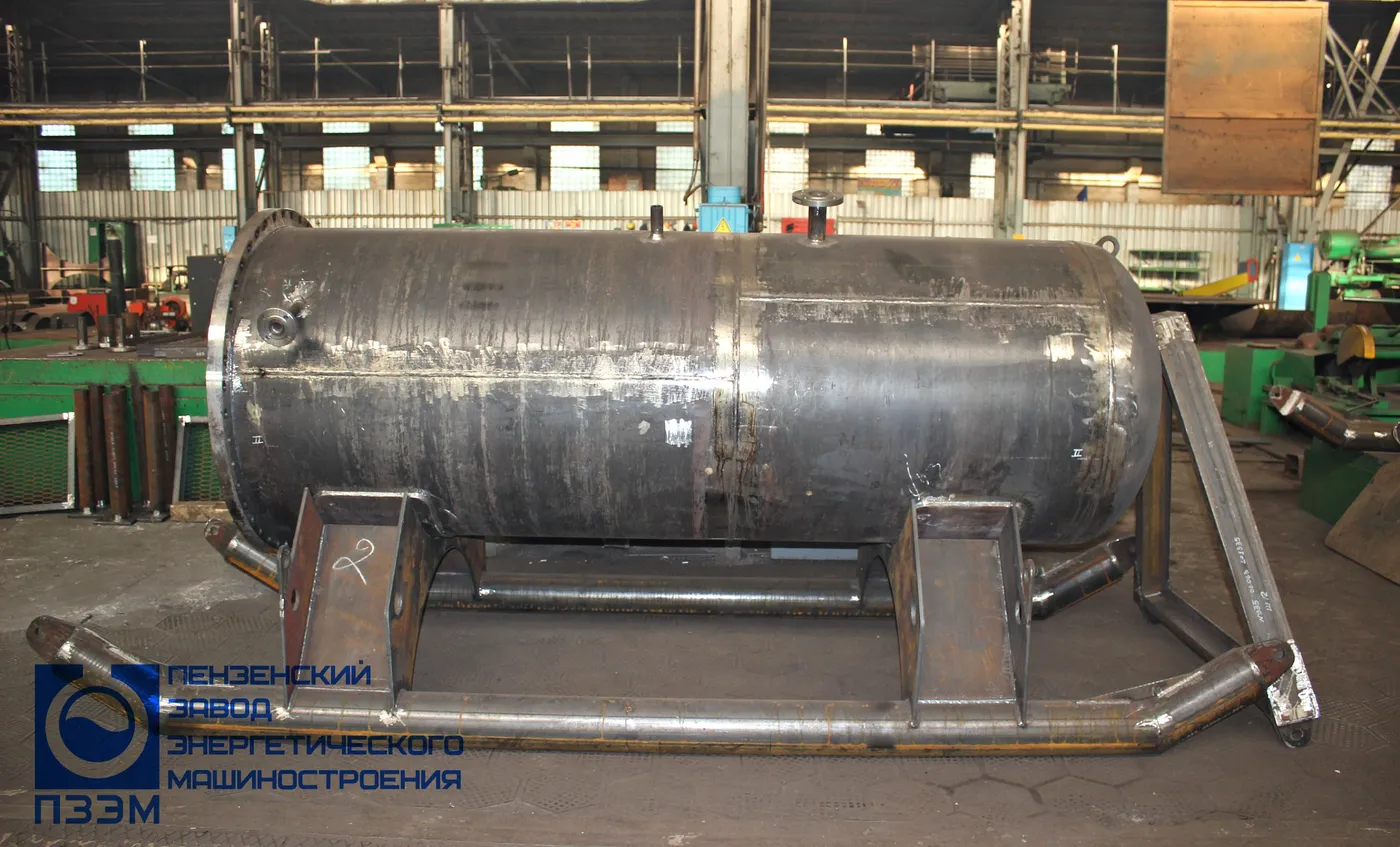

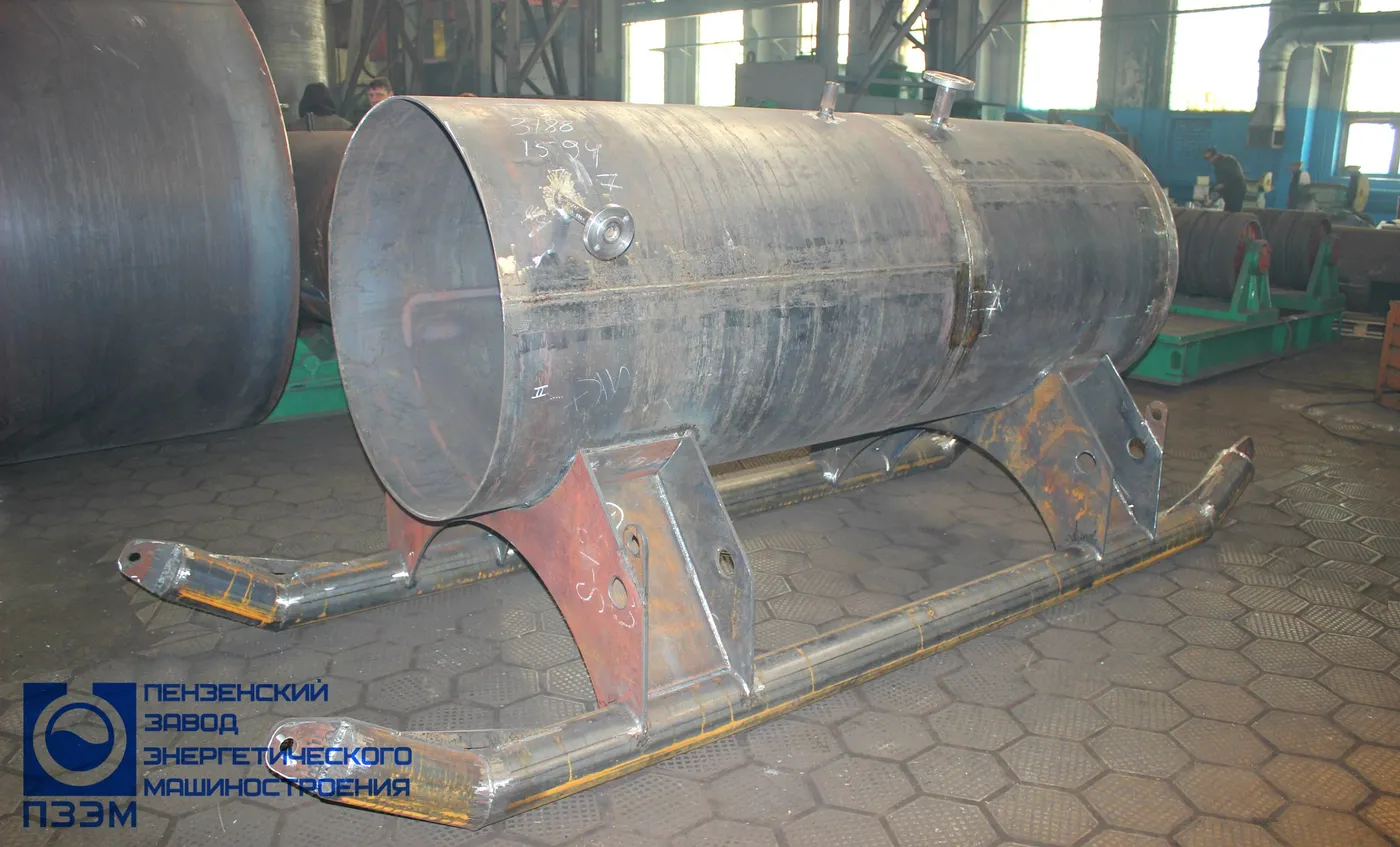

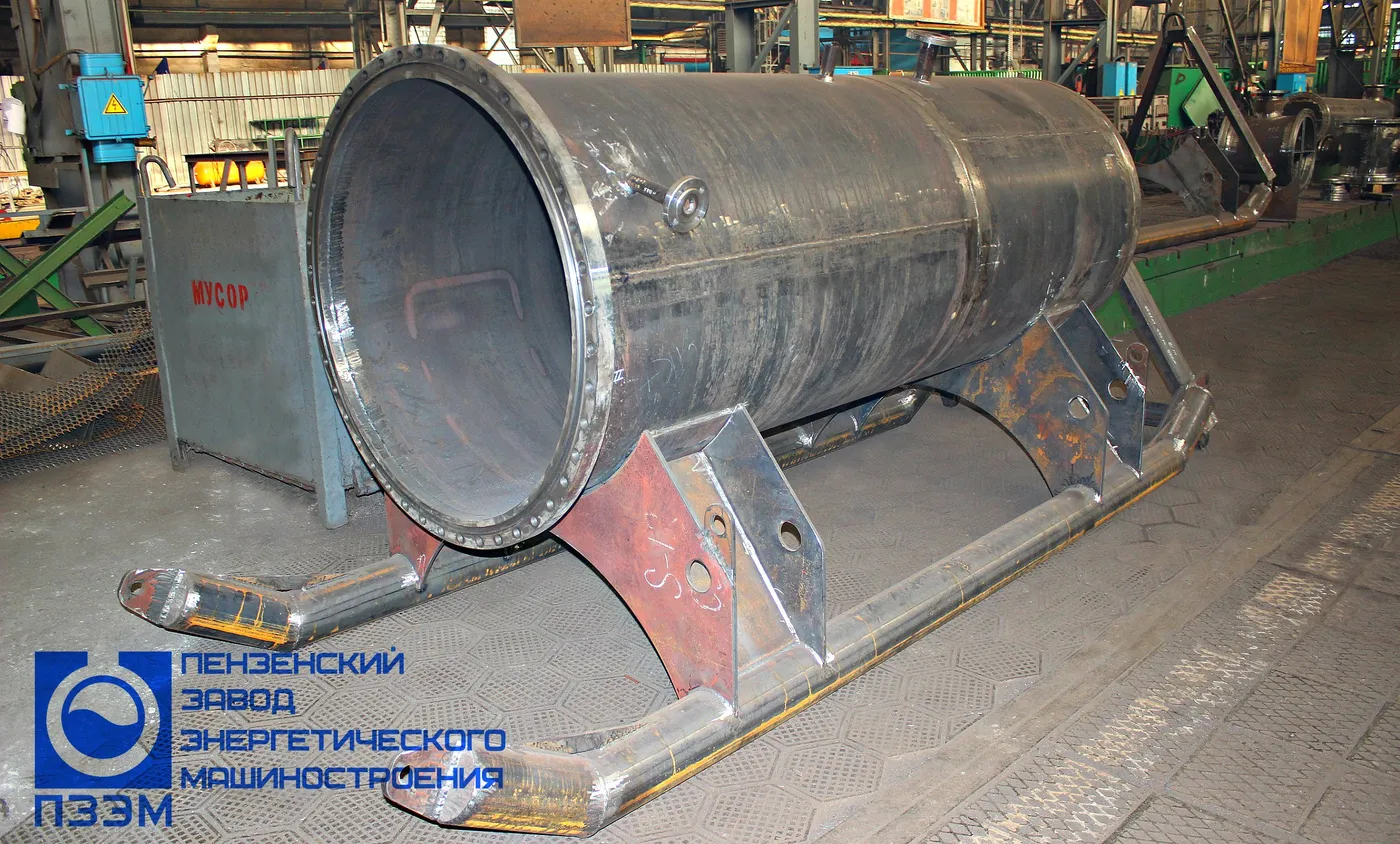

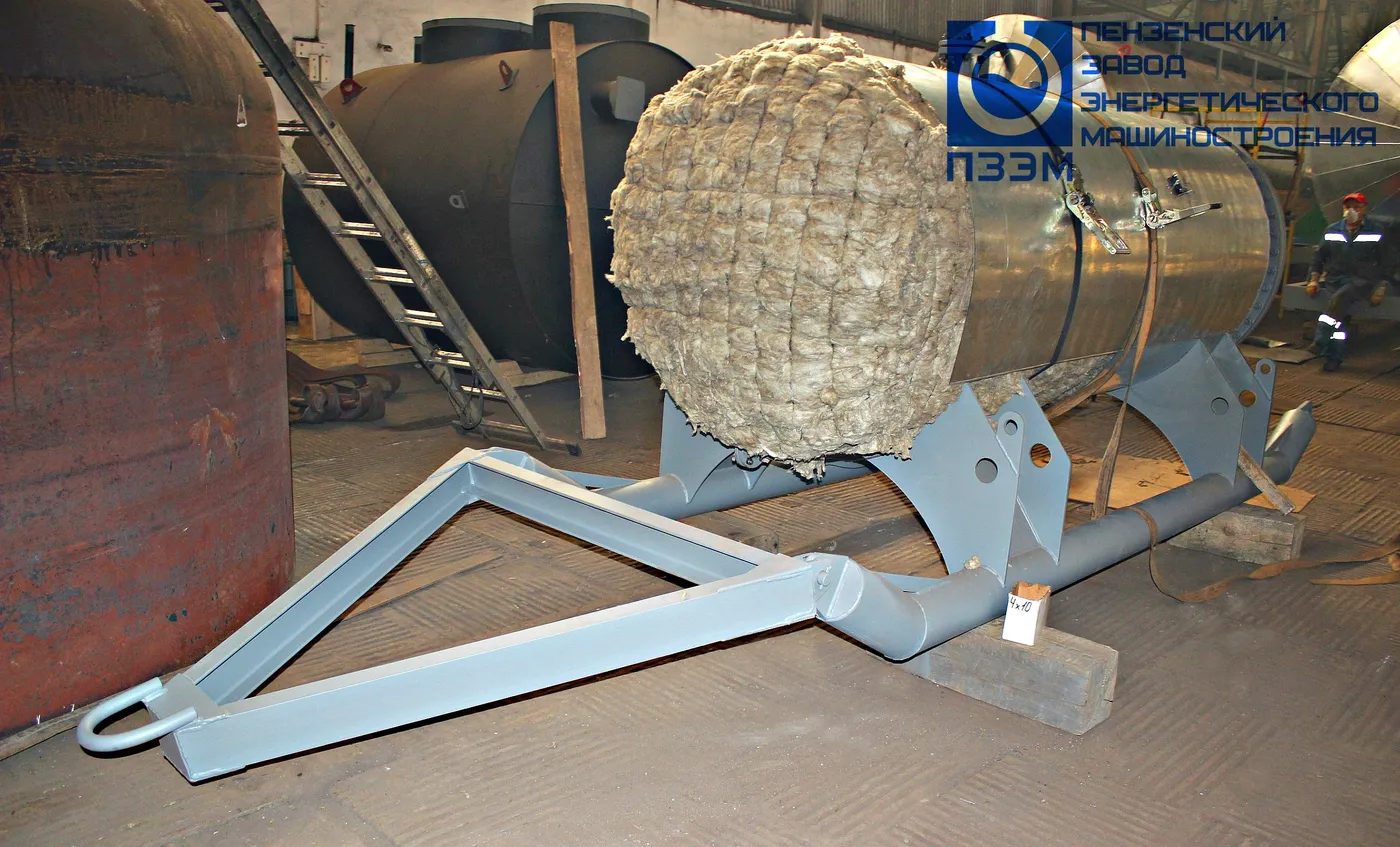

На месторождение нефти в Тюмень поставлены теплообменники ТО-350 на санях. Аппараты изготовлены из стали 09Г2С, диаметр — 1000 мм, толщина стенки и днищ — 8 мм. Теплообменники применяются для подогрева технологических жидкостей при ремонтных работах на скважинах и для подогрева нефти при добыче с целью расплавления содержащихся в ней парафинов. Рабочее давление в межтрубном пространстве — 0,5 МПа, расчётное — 0,8 МПа; рабочая среда межтрубного пространства — пар, трубного — солевые растворы и жидкости на углеводородной основе. Длина теплообменника — 3832 мм, ширина — 1409 мм, высота — 1690 мм. Масса изделия — 3260 кг. Для удобства транспортировки по объекту аппараты снабжены полозьями. Теплообменник испытан на герметичность и прочность пробным гидравлическим давлением 1,18 МПа. Аппараты теплоизолированы материалом ПЕНОПЛЕКС толщиной 50 мм с укрывным оцинкованным листом толщиной 0,55 мм. Расчётный срок службы — 10 лет.
