Теплообменники 426ТНГ-15,5/0,6-М12/20Г-3000-2 (поз. А и В)

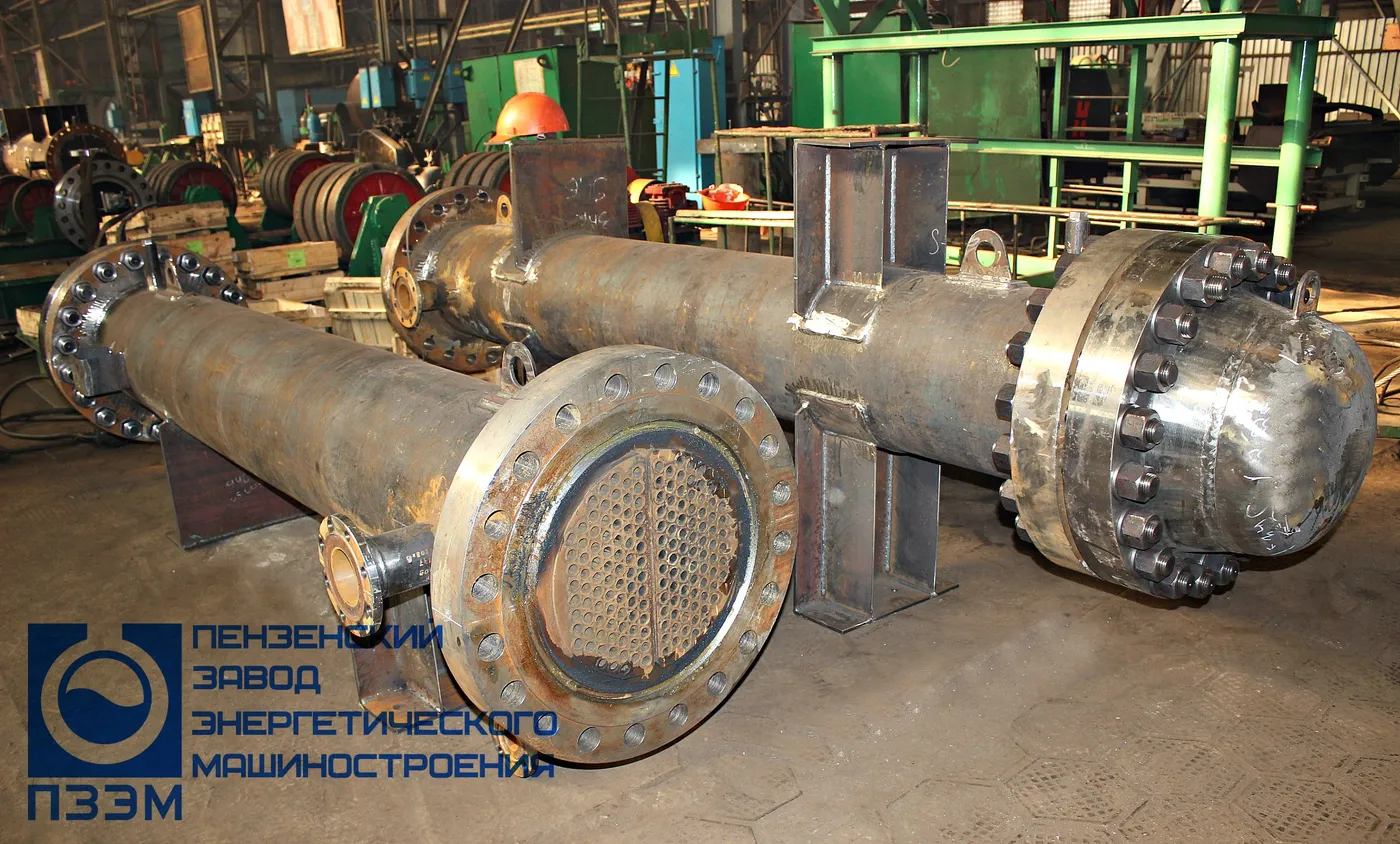

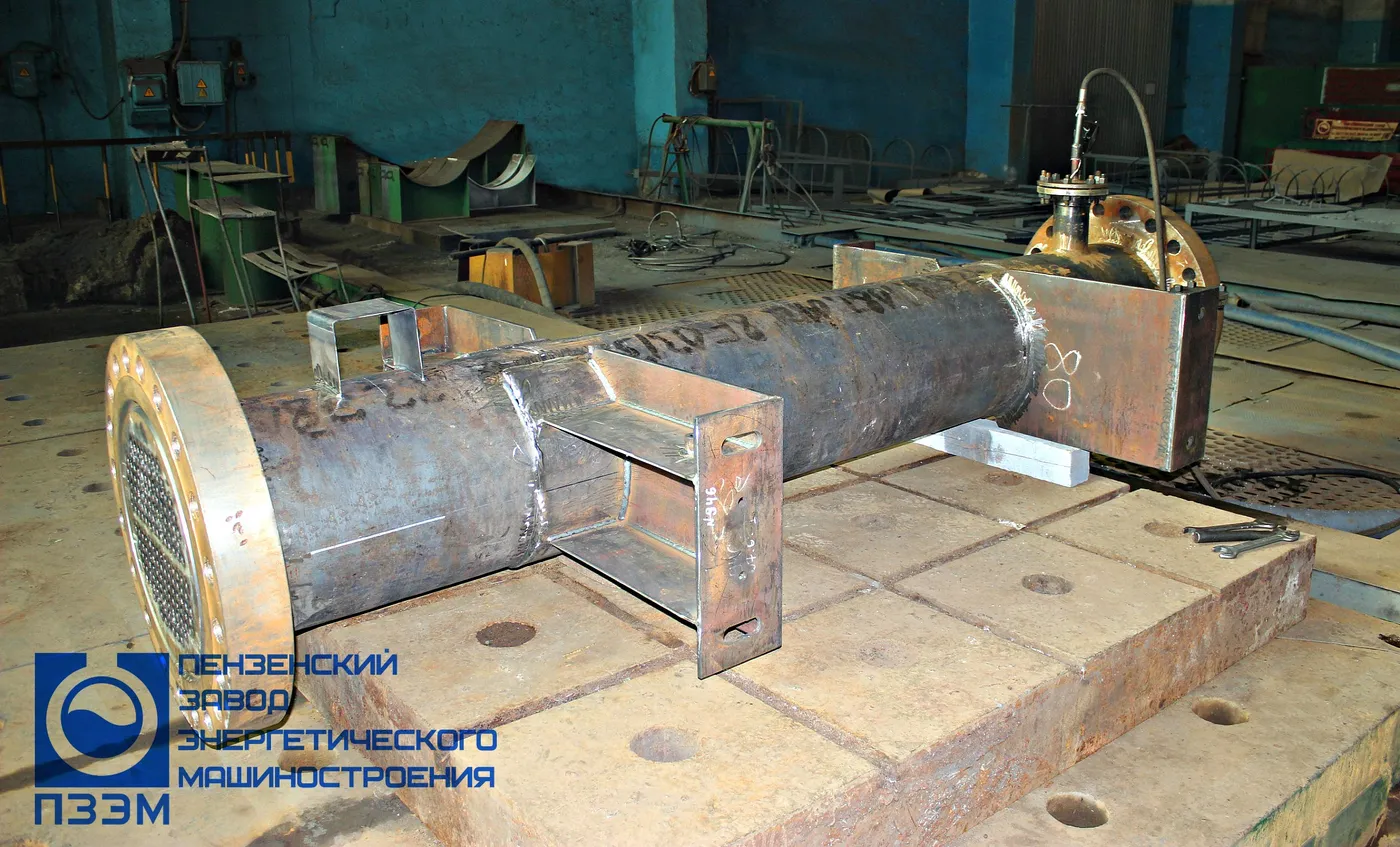

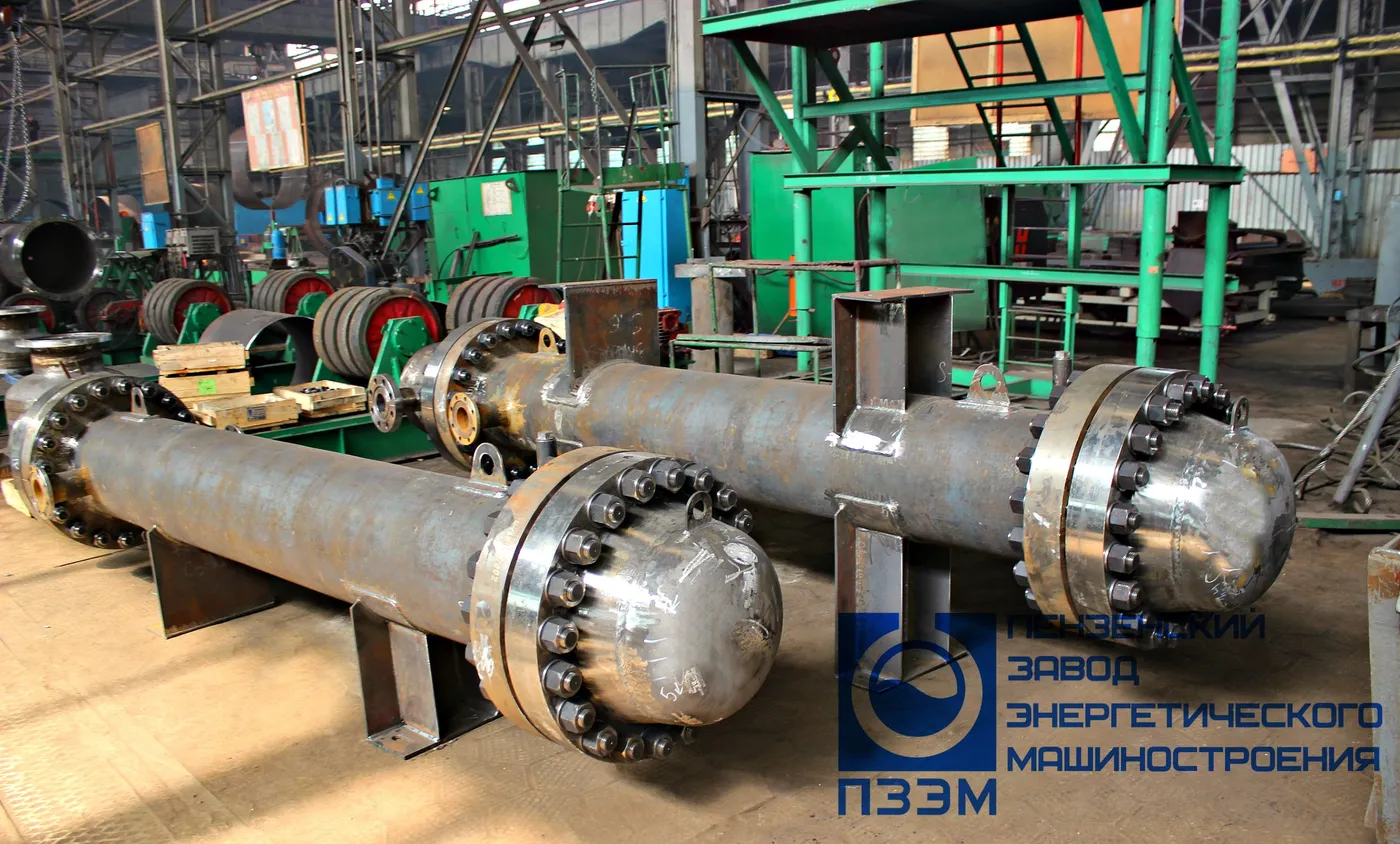

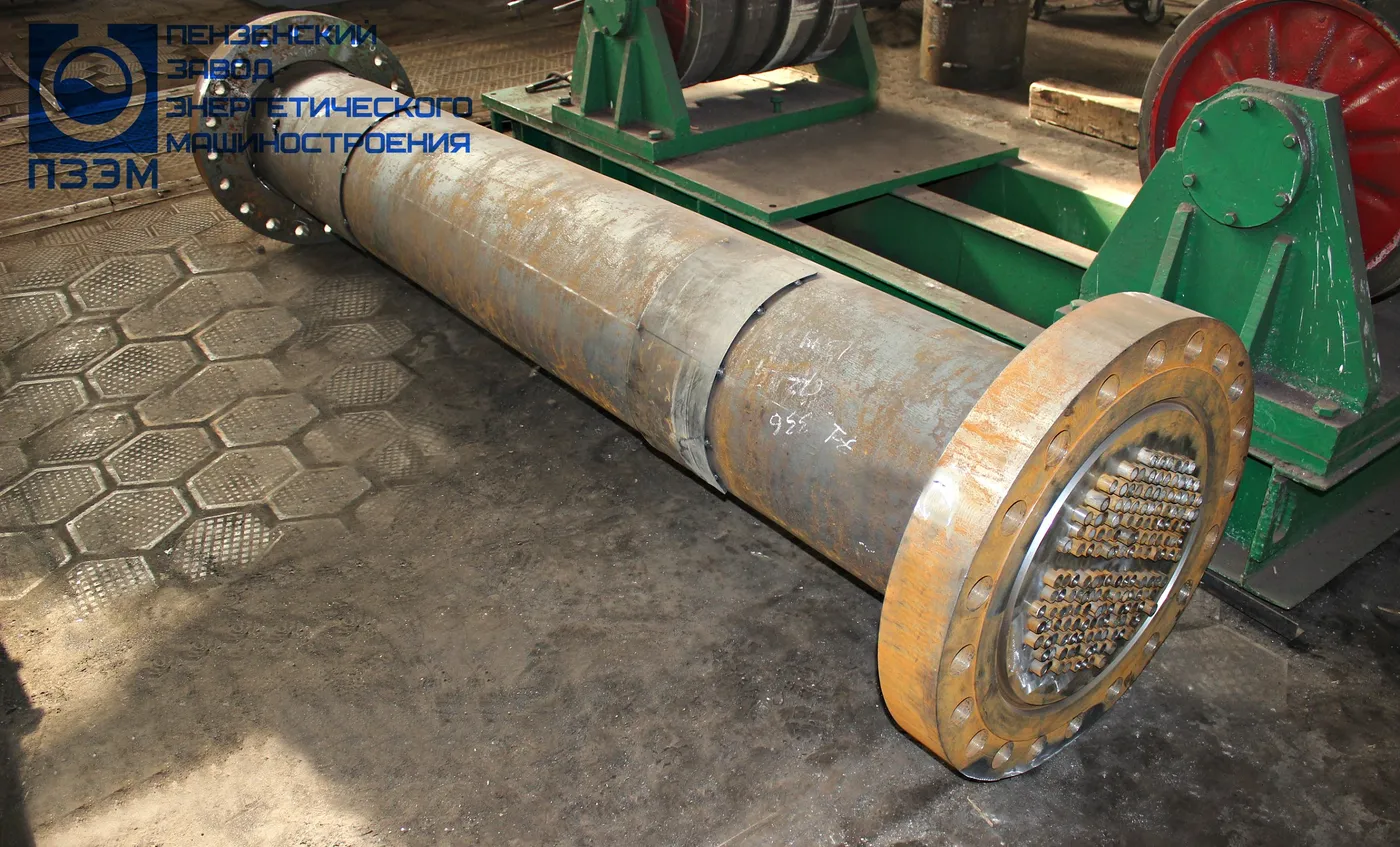

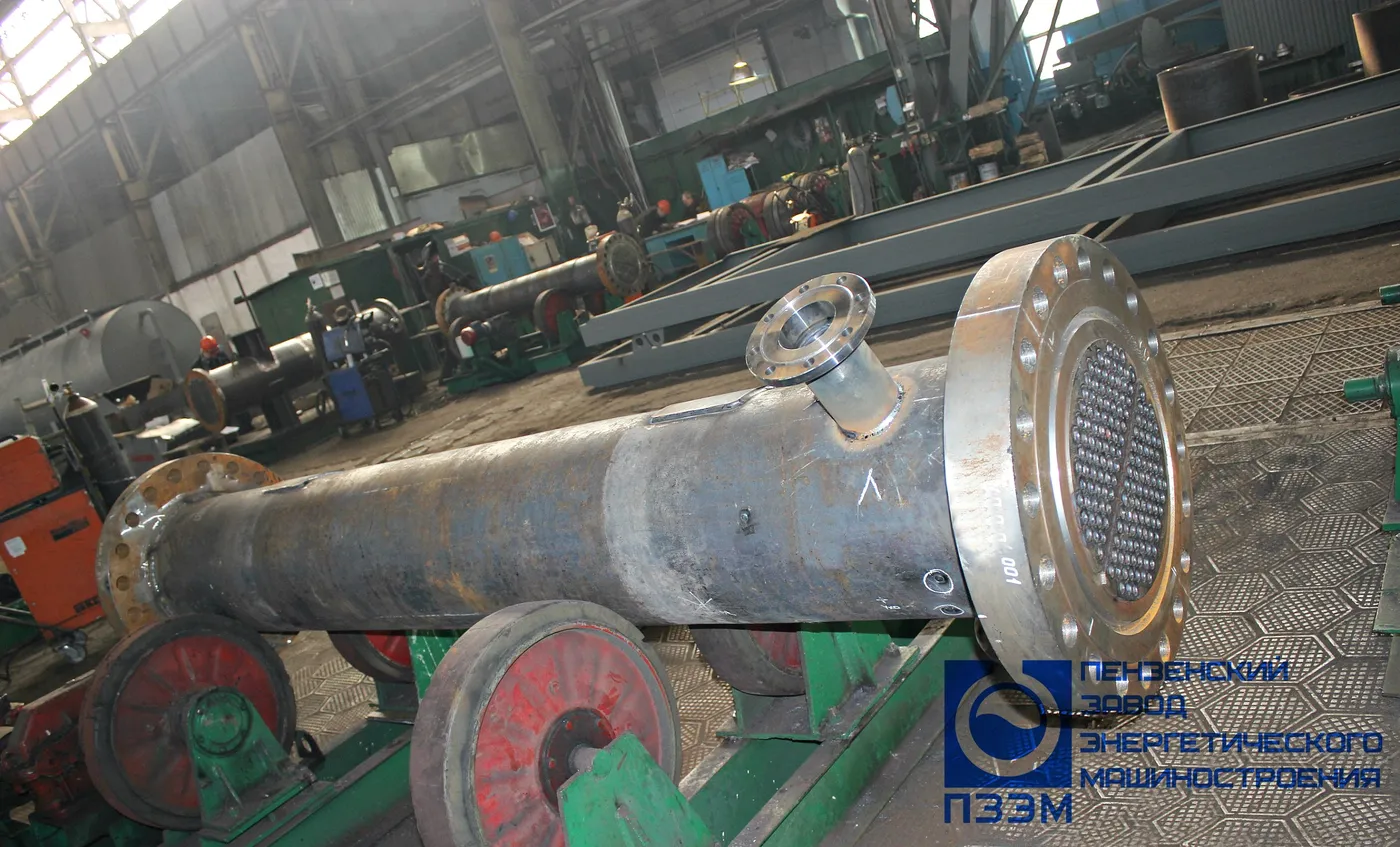

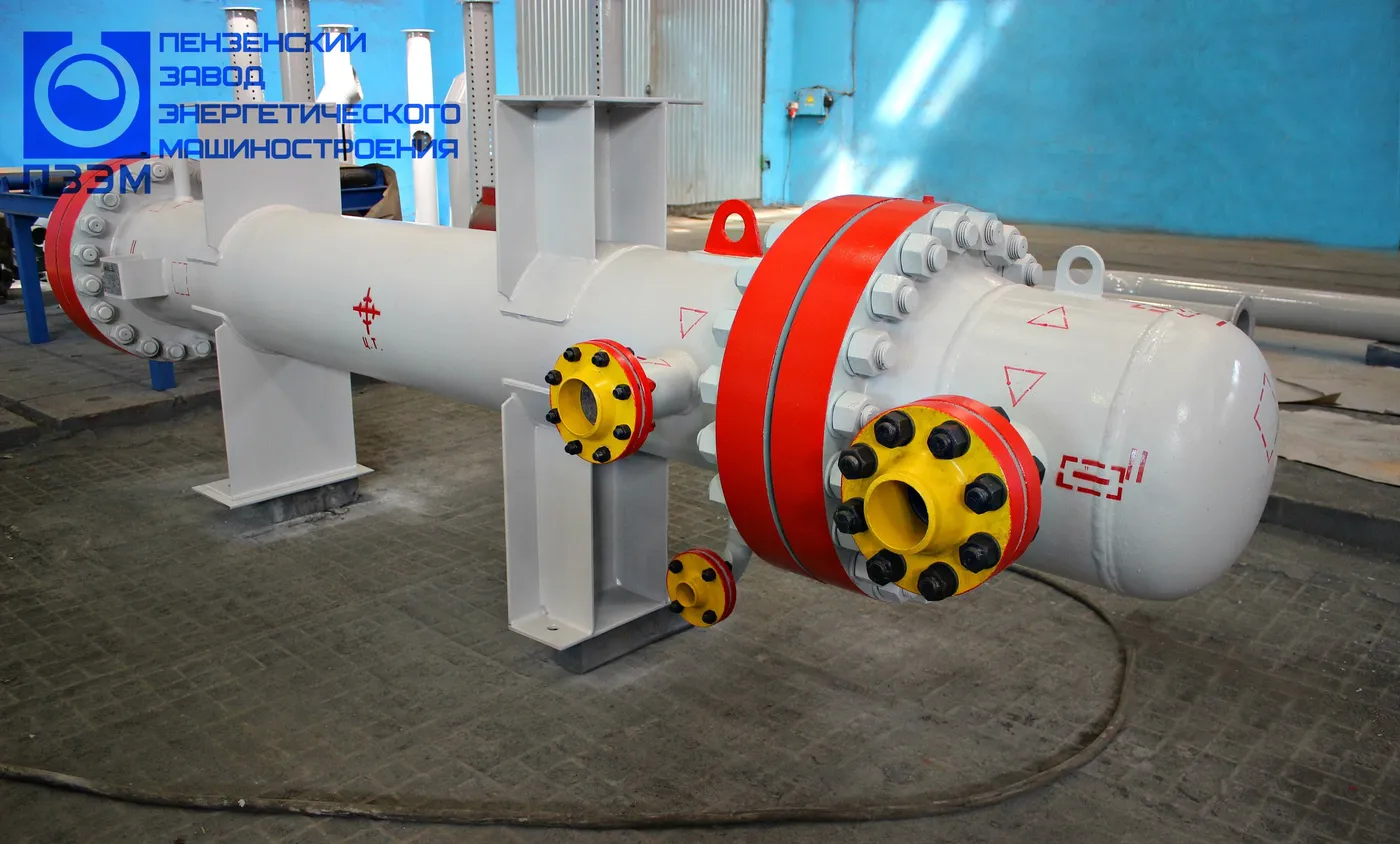

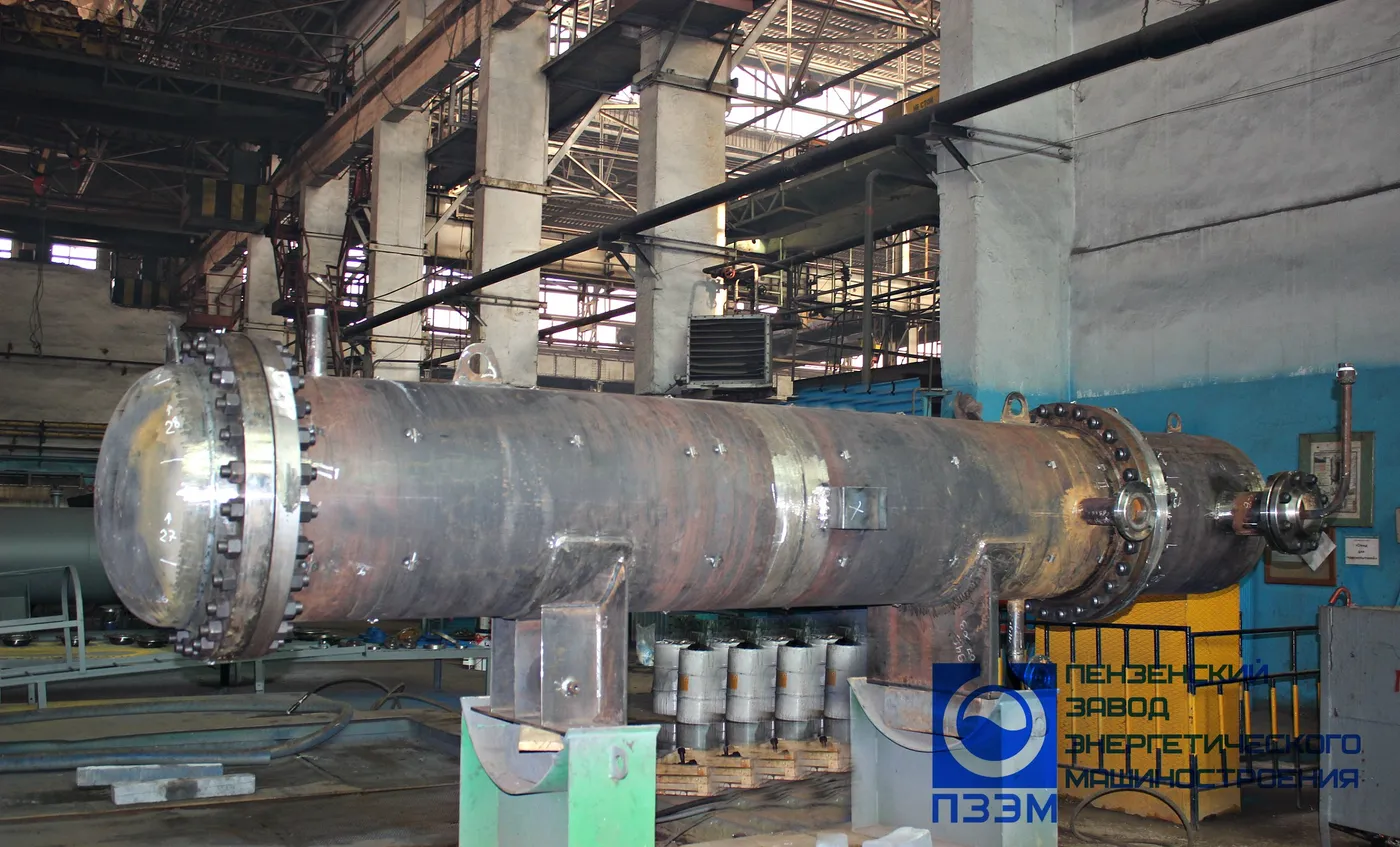

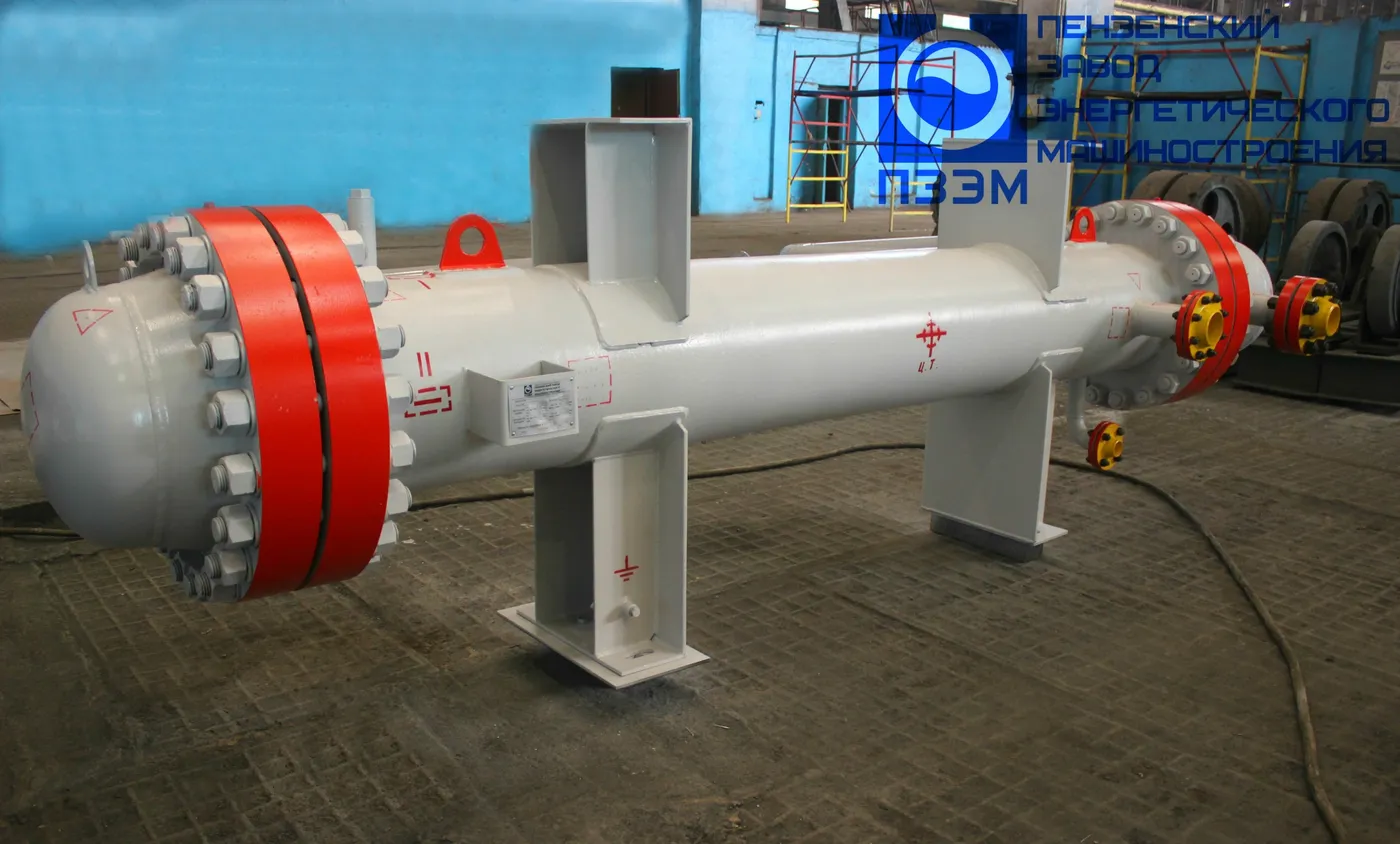

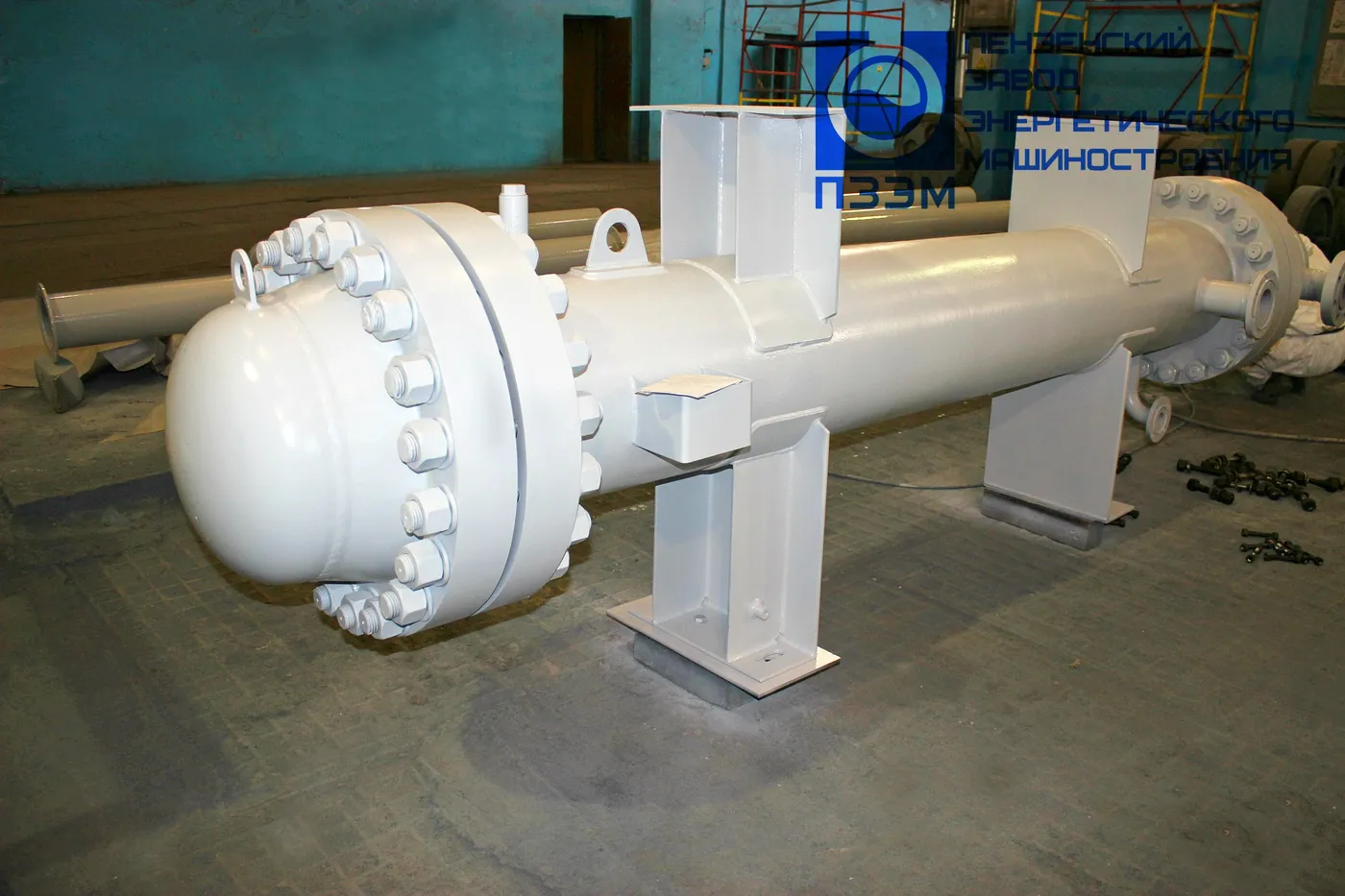

Для компании «Газпром» произведён сдвоенный теплообменник 426ТНГ-15,5/0,6-М12/20Г-3000-2. Материал кожуха — сталь 09Г2С-15, материал труб — сталь 12Х18Н10Т. Диаметр труб — 20 мм, длина — 3000 мм. Поверхность теплообмена — 31,3 м². Рабочая среда в трубах — природный газ, в межтрубном пространстве — 60%-й этиленгликоль. Рабочее давление в трубах — 15,5 МПа, в кожухе — 0,6 МПа. Длина аппарата — 4080 мм, диаметр — 426 мм. Расчётный срок службы — 30 лет.

Группа аппарата по ГОСТ Р 52630-2012 (трубное / межтрубное)	1 / 1
Давление рабочее, МПа (кгс/см²) (трубное / межтрубное)	15,5 (155) / 0,6 (6,0)
Давление расчетное, МПа (кгс/см²) (трубное / межтрубное)	16 (160) / 1,6 (16,0)
Пробное давление пневматическое	- / -
Температура рабочая на входе, °C (трубное / межтрубное)	30 / 90
Температура рабочая на выходе, °C (трубное / межтрубное)	54,48 / 74,43
Расчетная температура стенки, °C (трубное / межтрубное)	100 / 125
Минимальная расчетная температура, °C	- / -
Количество ходов (трубное / межтрубное)	2 / 2
Минимально допустимая отрицательная температура стенки, находящейся под давлением, °C	положительная
Абсолютная минимальная температура воздуха района установки аппарата, °C	минус 60
Рабочая среда (трубное / межтрубное)	газ / этиленгликоль 60%
Опасность по ГОСТ 12.1.007 (трубное / межтрубное)	4 / 3
Пожароопасность по ГОСТ 12.1.004 (трубное / межтрубное)	да / да
Взрывоопасность по ГОСТ 30852.11-2002 (трубное / межтрубное)	IIB-T3 / IIA-T3
Коррозионность (трубное / межтрубное)	да / да
Материал труб теплообменных	12Х18Н10Т ГОСТ 5632
Материал корпуса, решеток трубных	09Г2С-15 ГОСТ 19281
Прибавка на коррозию, мм	3
Расчетный срок службы аппарата, не менее, лет	30
Поверхность теплообмена, м²	31,3 (для одного трубного пучка)
Число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность, не более балл	6
Исполнение	горизонтальный сдвоенный (поз. А и В), на опорах (подвижная и неподвижная)
Диаметр корпуса, мм	⌀426
Трубы теплообменные	⌀20х2, 164 трубы
Длина трубного пучка, мм	3000
Габариты, мм	длина 3980, высота 2080, ширина 1074
Крепление труб в трубной решетке	развальцовка с обваркой
Покрытие/окраска	наружная поверхность: 1 слой - толстослойная эпоксидная эмаль двухупаковочная ИЗОЛЭП-mastic, белая. Толщина слоя 120 мкм. 2 слой - эмаль акрилуретановая, стойкая к ультрафиолетовому излучению, двухупаковочная ПОЛИТОН-УР (УФ): корпус, опоры - RAL 7047, фланцы RAL 1021, ободы фланцев RAL 3020. Толщина слоя 60 мкм. Общая толщина покрытия - 180 мкм. Внутреннюю поверхность - после гидроиспытания очистить и просушить.
Прокладки	прокладки по ОСТ 26.260.461, сталь 10895 ГОСТ 11036
Комплект ЗИП	один рабочий комплект прокладок + 10% крепежных изделий каждого вида

Обозначение	Назначение	DN	PN, МПа
А	Вход газа	100	16,0
Б	Выход газа	100	16,0
В	Вход этиленгликоля	100	1,6
Г	Выход этиленгликоля	100	1,6
Д	Воздушник	М14х1,5
Е	Дренаж	М14х1,5
Ж	Для сигнализатора уровня/ Воздушник	G1"-A
И	Дренаж	50	1,6
