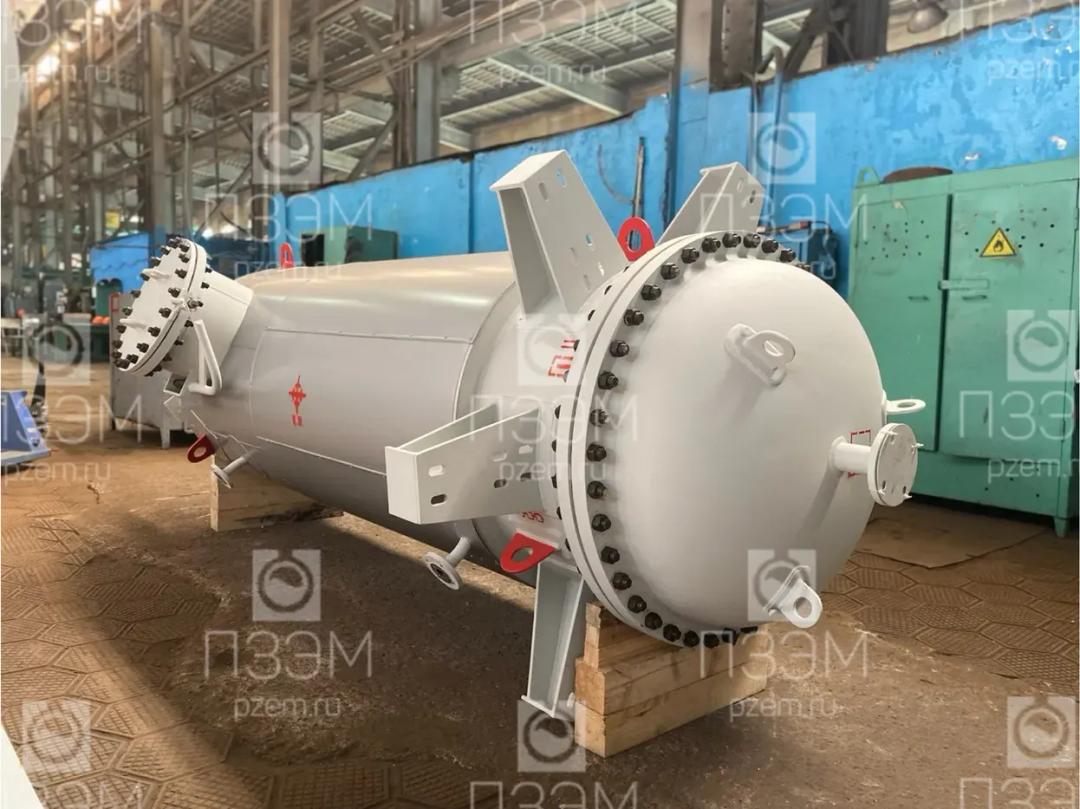

Адсорбер А-1 объемом 1,5 м³

Изготовлен адсорбер промышленный А-1 объёмом 1,5 м³. Масса — 1650 кг, материал змеевика — сталь 20, материал исполнения — сталь 12Х18Н10Т.

Назначение аппарата	очистка воздушной смеси от паров бензина дихлорэтана/диметилдисульфида
Рабочие пространства	корпус / змеевик
Группа аппарата по ГОСТ 34347-2017	корпус 1; змеевик 4
Вместимость, м³	корпус 1,5; змеевик 0,022
Поверхность теплообмена, м²	змеевик 4,1
Давление рабочее, изб., МПа (кгс/см²)	корпус атм.; змеевик по прямой воде 1,5 (15,0), по обратной воде 0,7 (7,0)
Давление расчетное, изб., МПа (кгс/см²)	корпус 0,05 (0,5); змеевик 1,5 (15,0)
Давление гидравлическое (пробное), МПа (кгс/см²)	корпус 0,07 (0,7); змеевик 2,0 (20,0)
Рабочая температура, °C	корпус до 55; змеевик по прямой воде 150, по обратной воде 70
Расчетная температура стенки, °C	корпус 100; змеевик 150
Минимально допустимая температура стенки аппарата, находящегося под давлением, °C	минус 38
Абсолютная минимальная температура воздуха, °C	минус 45
Температура воздуха наиболее холодной пятидневки, °C	минус 38
Рабочая среда	корпус — воздушная смесь с парами бензина, дихлорэтана/диметилдисульфида; змеевик — теплофикационная (отопительная) вода
Класс опасности по ГОСТ 12.1.007-76	корпус 2; змеевик нет
Пожароопасность по ГОСТ 12.1.004-91	корпус да; змеевик нет
Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020	корпус да; змеевик нет
Коррозионность	корпус да; змеевик да
Склонность к МКК	нет / нет
Основной материал	корпус 12Х18Н10Т ГОСТ 5632-2014; змеевик ст.20 ГОСТ 1050-2013
Материал опор	09Г2С-15 ГОСТ 19281-2014
Материал фланцев	корпус 12Х18Н10Т ГОСТ 5632-2014; змеевик 09Г2С-15 ГОСТ 19281-2014
Тип и материал прокладок	корпус ПУТГ ТУ 5728-013-00220302-02; змеевик плоские, паронит ПОН-Б ГОСТ 481-80
Материал крепежных изделий	40Х ГОСТ 4543-2016
Материал насадки, м³	Адсорбент-активированный уголь Лидеркарбон-45 — 1,1; керамические шары Ø19 мм — 0,11; керамические шары Ø6 мм — 0,06
Расчетный срок службы, лет	20
Прибавка на коррозию, мм	2,0 / 2,0
Число циклов нагружения аппарата за весь срок службы, не более	1000
Сейсмичность, баллов, не более	6
Место установки	наружная установка
Межремонтный пробег	4
Климатическое исполнение по ГОСТ 15150-69	У1
Класс зоны по ПУЭ	2/В-Iг (IIA-T3)
Теплоизоляция	да; маты прошивные из минеральной ваты по ГОСТ 21880-2011, покрывной слой: лист оцинкованный ГОСТ 14918-80, толщиной 0,7 мм, цвет RAL 9006; изолируется на заводе-изготовителе
Обогрев	да (змеевик)
Термообработка	нет
Тип аппарата по ТУ 3615-001-85873787-2020	ВЭЭ (вертикальный с эллиптическими днищами)
Масса аппарата при гидроиспытании, кг	3150
Масса (штамп), кг	1650
Диаметр внутренний, мм	800
Габаритные размеры: длина, мм	1460
Габаритные размеры: ширина, мм	1115
Габаритные размеры: высота, мм	3895
Исполнение	вертикальный, с откидной крышкой на фланце, змеевик на наружной поверхности, площадка обслуживания со стремянкой
Покрытие/окраска	наружная поверхность – грунт-эмаль «Prodecor 1201» ТУ 2312-087-49404743-2009, толщина покрытия – не менее 100 мкм (цвет серый – RAL 7035), класс VI по ГОСТ 9.032-74; опоры, площадку обслуживания, лестницу – грунт-эмаль «Prodecor 1202» ТУ 2312-087-49404743-2009, не менее 100 мкм (RAL 7035), класс VI; строповые устройства – грунт-эмаль «Экспресс» (красная) ТУ 2312-034-54651722-2002
Гарантийный срок	24 месяца со дня ввода аппарата в эксплуатацию, но не более 36 месяцев со дня поставки (отгрузки) заводом-изготовителем

Обозначение	Назначение	DN	PN, МПа
А	Вход воздушной смеси	50	1,6
Б	Выход очищенного воздуха	50	1,6
Д	Дренаж	25	1,6
Л1	Люк	400	1,6
Т	Для термометра	50 (М20х1,5)	1,6
У1	Вход теплофикационной (отопительной) воды	25	1,6
У2	Выход теплофикационной (отопительной) воды	25	1,6
