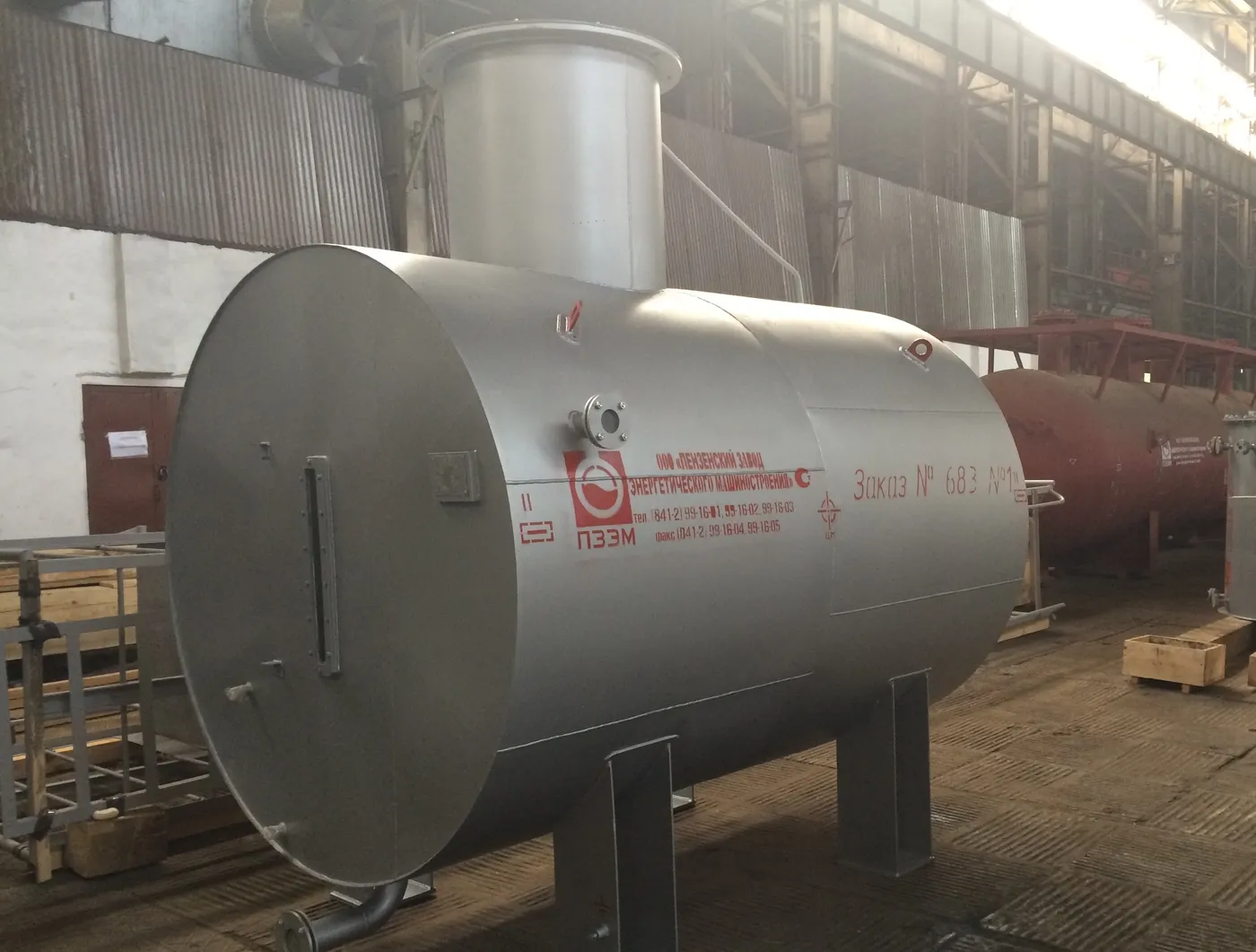

Резервуар горизонтальный стальной наземный объемом 7 м³

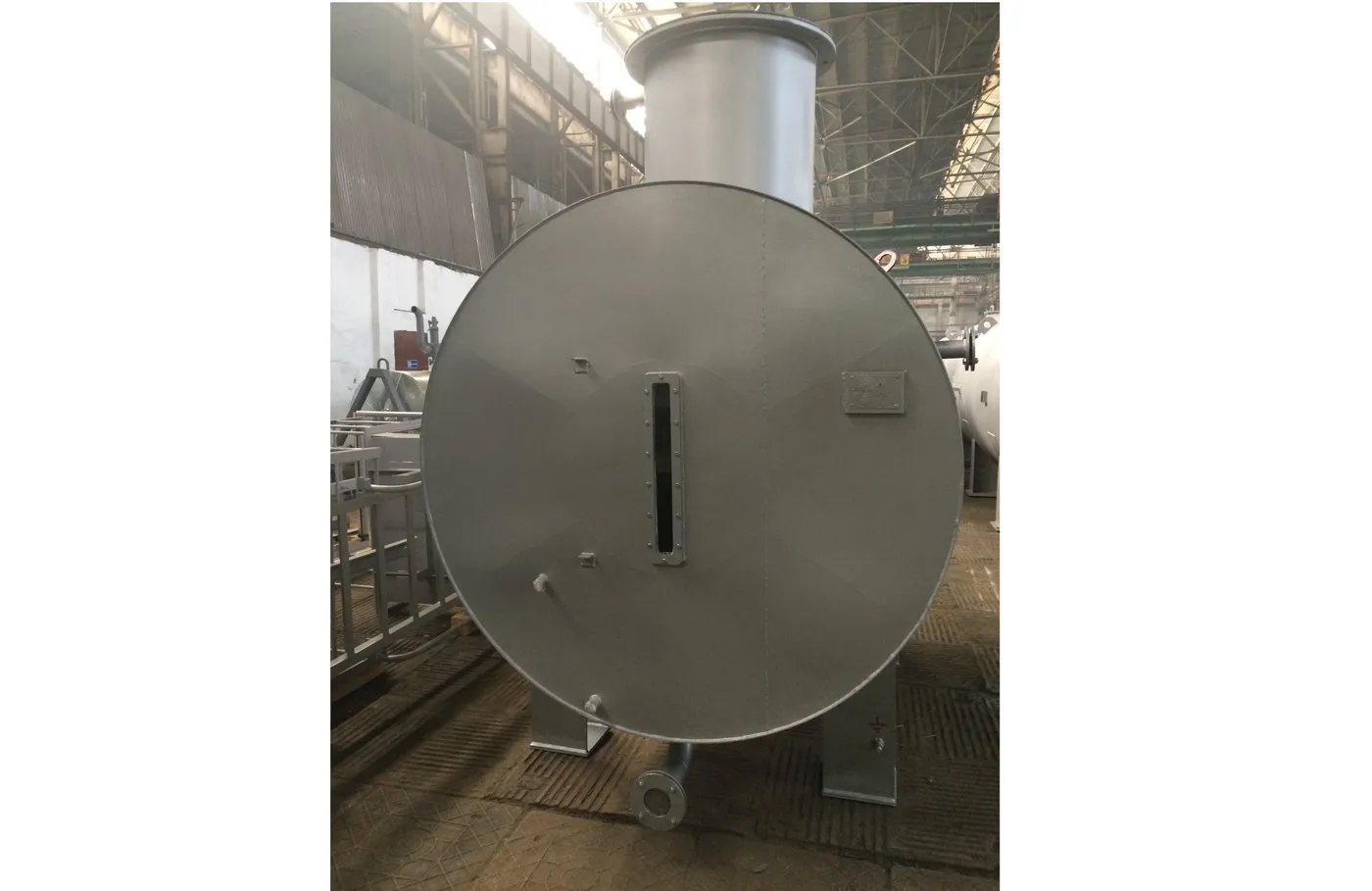

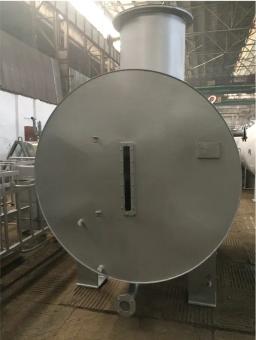

Резервуар горизонтальный из нержавеющей стали объёмом 7 м³ изготовлен по заказу завода в Республике Казахстан, производящего ликероводочную продукцию. Ёмкость предназначена для приготовления спиртосодержащей жидкости; предусмотрено смотровое окно для контроля при доведении спиртового раствора до нужной концентрации. Давление — под налив. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.

Назначение аппарата	хранение спирта, воды
Давление рабочее, не более, МПа (кгс/см²)	налив
Пробное давление гидравлическое / пневматическое, МПа (кгс/см²)	– / –
Рабочая температура среды максимальная, °C	30
Основной материал	AISI 201/12Х18Н10Т
Вместимость, м³	7,0
Прибавка для компенсации коррозии, мм	нет
Расчетный срок службы, лет	20
Сейсмичность, балл (не более)	6

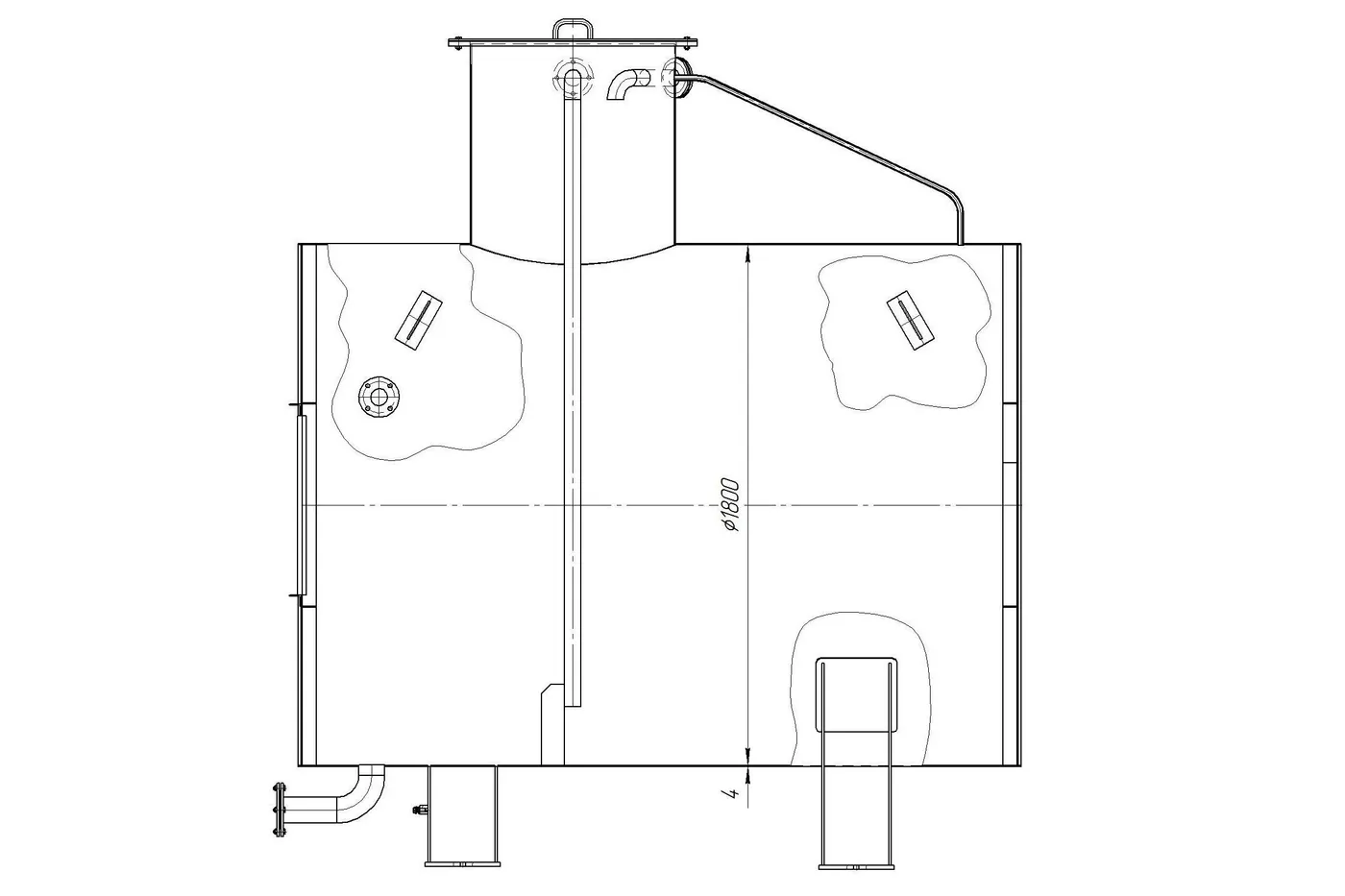

Габаритные размеры, мм, не более: диаметр максимальный	1808
Габаритные размеры, мм, не более: длина	2585
Габаритные размеры, мм, не более: ширина	1852
Габаритные размеры, мм, не более: высота	2940
Контроль сварных швов	визуально-измерительный и послойный контроль; контроль на плотность и герметичность – капиллярный метод смачиванием керосином.
Испытание строповых устройств	Строповые устройства испытать статической нагрузкой 11,08 кН (1108 кгс). Нагрузку создать дополнительным грузом массой 222 кг и подъемом аппарата на высоту 100 мм с выдержкой в течение 10 минут.
Покрытие/окраска	Покрытие наружной поверхности аппарата выполнить краской БТ-177 (серебрянка) ГОСТ 5631-79 в один слой; внутреннюю поверхность обезжирить; ушки строповые – эмаль НЦ-132К красная ГОСТ 6631-74.
Состояние поставки	в собранном виде.
Заземление	Заземлить на месте монтажа. Над зажимом заземления поз. 10 нанести знак заземления.

Обозначение	Назначение	DN	PN, МПа
А	Штуцер технологический	50	–
Б	Штуцер технологический	50	–
В	Штуцер технологический	50	–
Г	Штуцер технологический	80	–
Д	Люк	700	–
Е	Штуцер технологический	G1/2"	–
Ж	Штуцер технологический	G3/4"	–
