Емкость сбора неочищенных бытовых сточных вод 3 м³

По заказу АО «Зарубежнефть» изготовлена ёмкость сбора неочищенных бытовых сточных вод объёмом 3 м³; будет установлена на Харьягинском месторождении. Материал изготовления — сталь 09Г2С.

Назначение	Емкость предназначена для сбора неочищенных бытовых стоков с последующим вывозом специализированной передвижной техникой
Группа аппарата по ГОСТ Р 52630	5
Вместимость, м³	3
Давление рабочее, МПа (кгс/см²)	атмосферное
Давление расчетное, МПа (кгс/см²)	атмосферное
Расчетная температура стенки, °C	плюс 100
Наименование среды	неочищенные бытовые сточные воды
Класс опасности по ГОСТ 12.1.007-76	нет
Пожароопасность	нет
Категория взрывоопасности и группа взрывоопасной смеси (по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002, ГОСТ 12.1.011-78)	нет
Коррозионность	да
Температура среды максимальная, °C	плюс 40
Температура среды минимальная, °C	плюс 5
Основной материал	09Г2С-13
Прибавка на коррозию, мм	2,5
Расчетный срок службы, лет	25
Место установки	на открытой площадке, емкость полузаглубленная
Число циклов нагружения аппарата за весь срок службы	не более 1000
Сейсмичность, баллов	6
Диаметр корпуса, мм	⌀1000
Длина корпуса, мм	4000

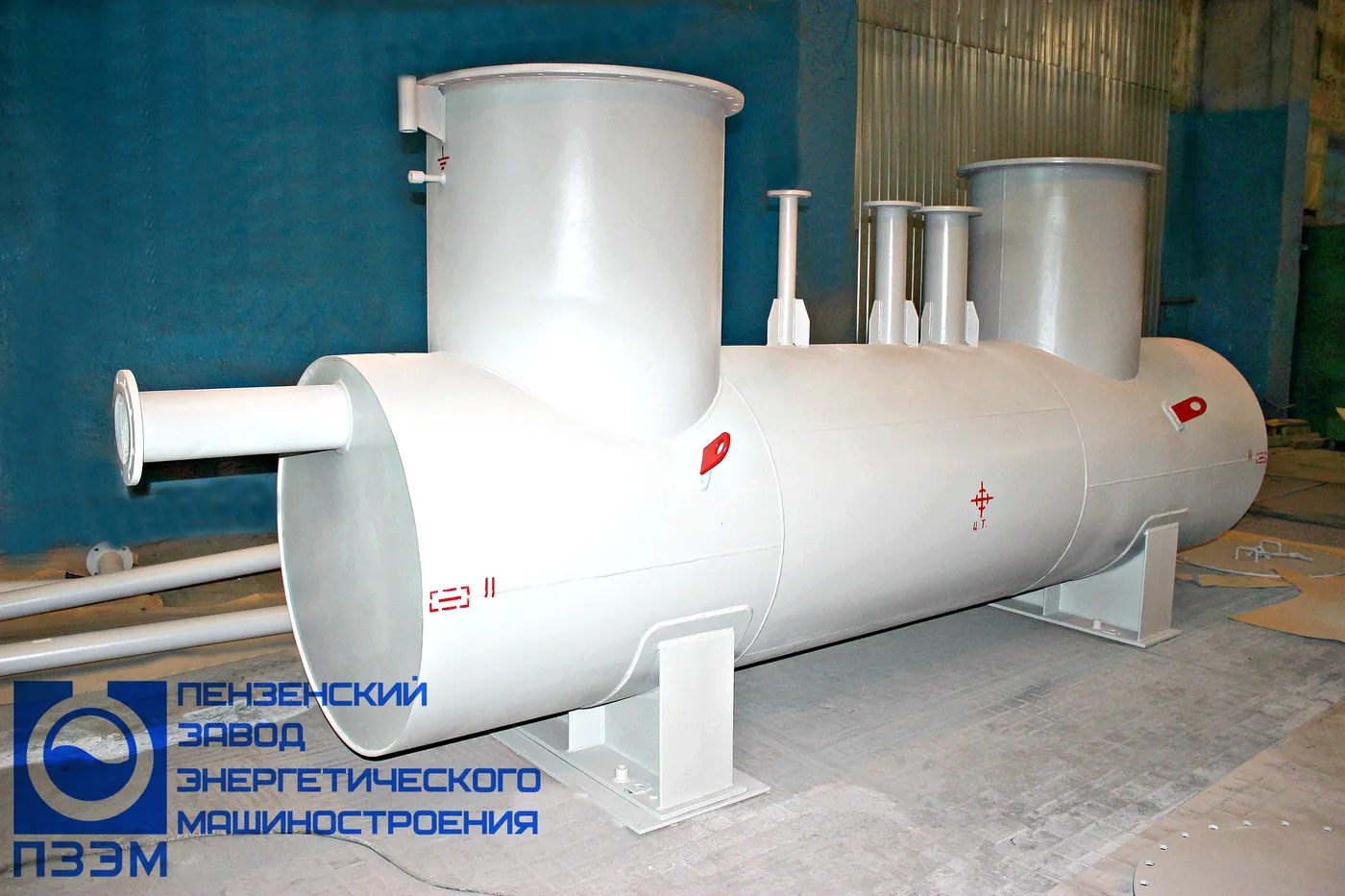

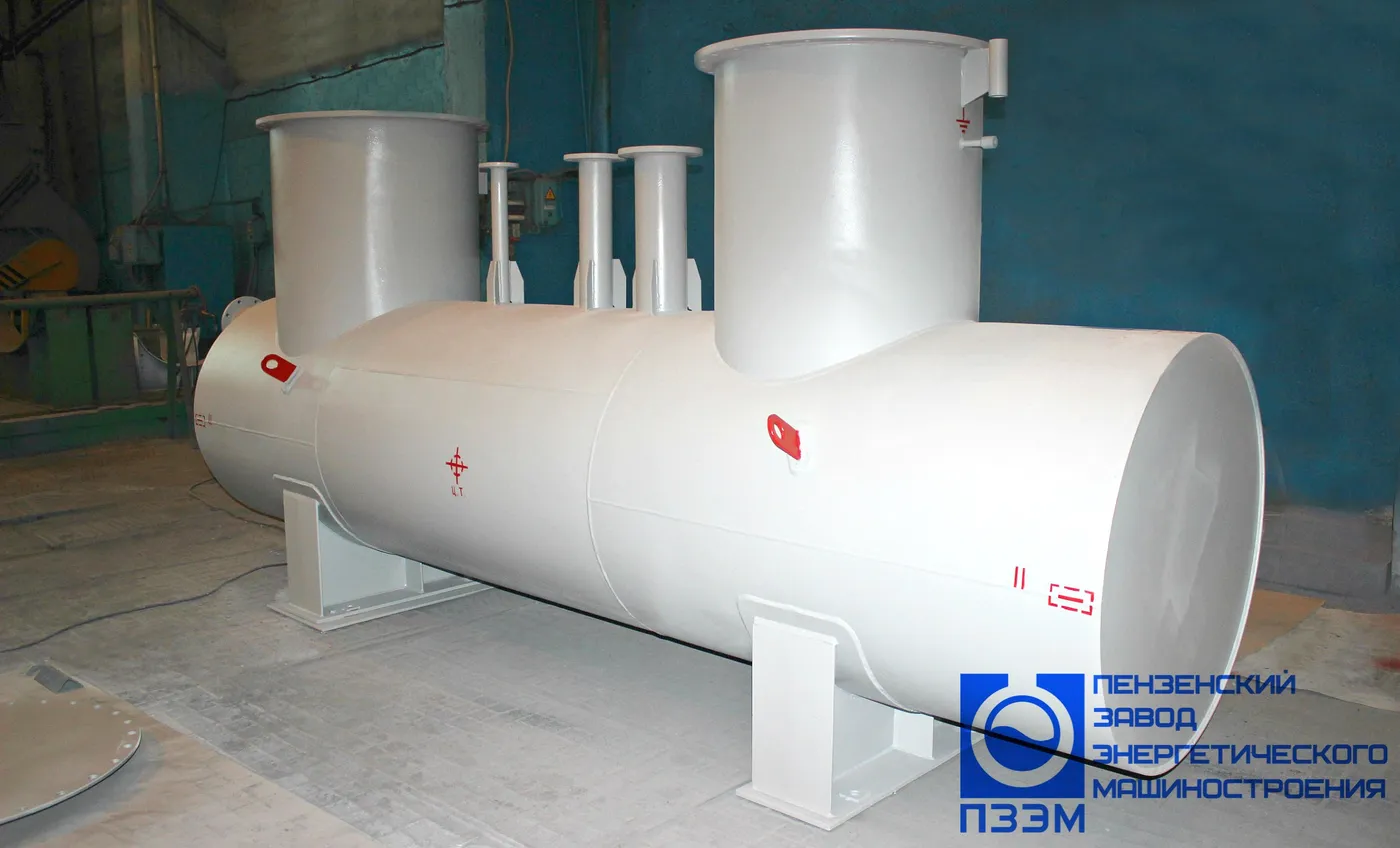

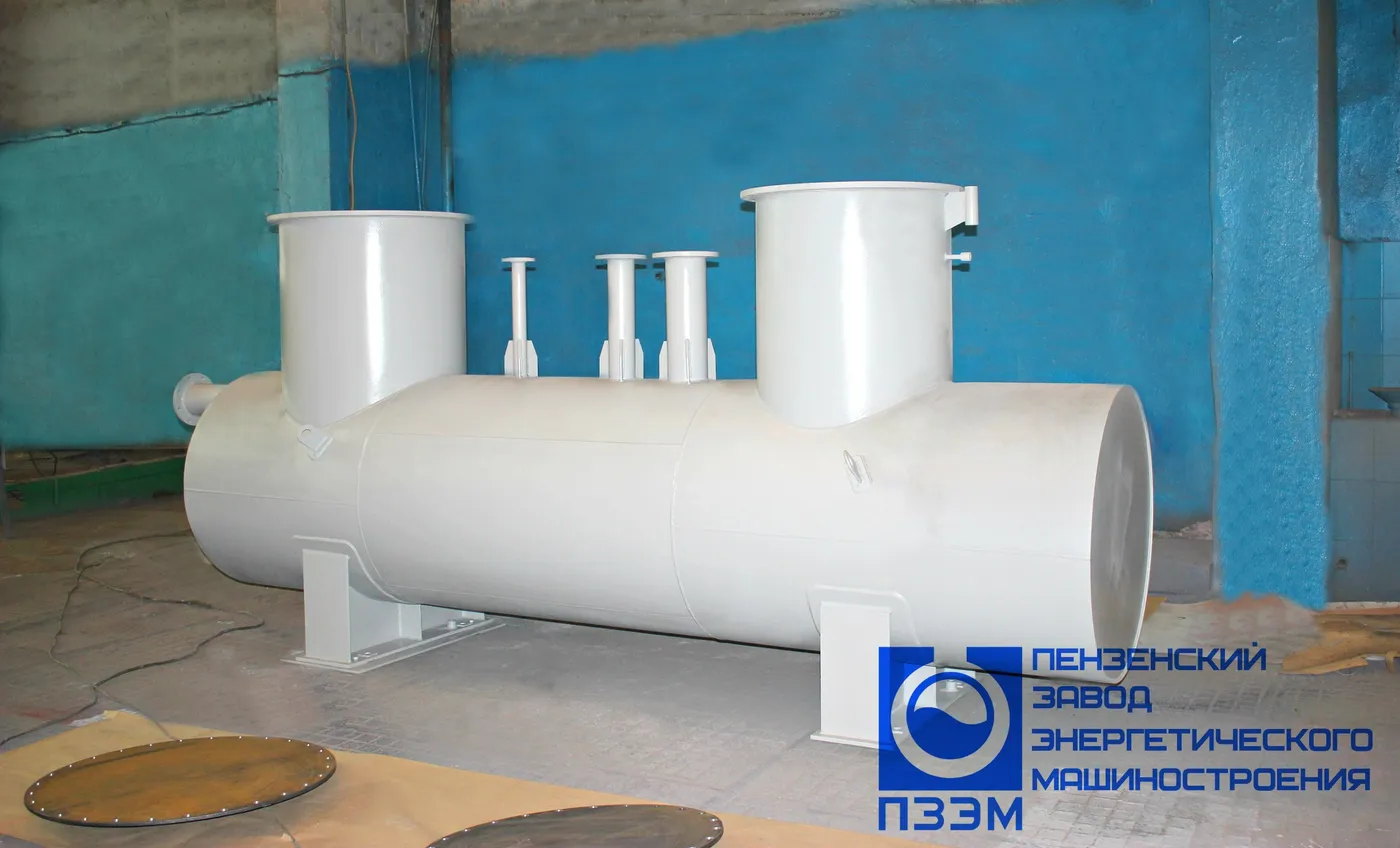

Исполнение	горизонтальный, полузаглубленный, с плоскими днищами, на двух опорах (неподвижной и подвижной); корзина для сбора ТБО, лестница
Контроль сварных швов	Контроль сварных швов в соответствии ГОСТ Р 52630 по группе аппарата – 5.
Градуировка	Выполнить градуировку аппарата с выдачей Градуировочной таблицы по ГОСТ и свидетельством о поверке.
Материал крепежа	сталь 40Х с цинковым покрытием
Тип и материал прокладок	штуцера – фторопласт-4 ГОСТ 10007-80, люк "А", "Б" – паронит ПОН-Б ГОСТ 481-80
Покрытие/окраска	наружная поверхность – Masscopoxy 1264 эпоксидная грунт-эмаль RAL 9003 – белый (2 слоя по 150 мкм, общая толщина покрытия – 300мкм); внутренняя поверхность – усиленная толстослойная эпоксидная эмаль "Masscotank 11" ТУ 2312-034-65533687-2010 (толщина покрытия – 350мкм)
Обогрев	Аппарат подлежит электрообогреву греющим кабелем (поставляется заводом-изготовителем и устанавливается на месте монтажа силами и средствами заказчика). Саморегулируемый греющий кабель (0,4/0,23 кВ, 50Гц) Samreg 40-2CR.

Обозначение	Назначение	DN	PN, МПа
А	Люк	800	–
Б	Люк-лаз	700	–
В	Воздушник	100	0,6
Д	Для откачки продукта	150	0,6
Е	Вход продукта	150	0,6
Ж	Для датчика уровня	100	0,6
И	Для датчика температуры	50	0,6
