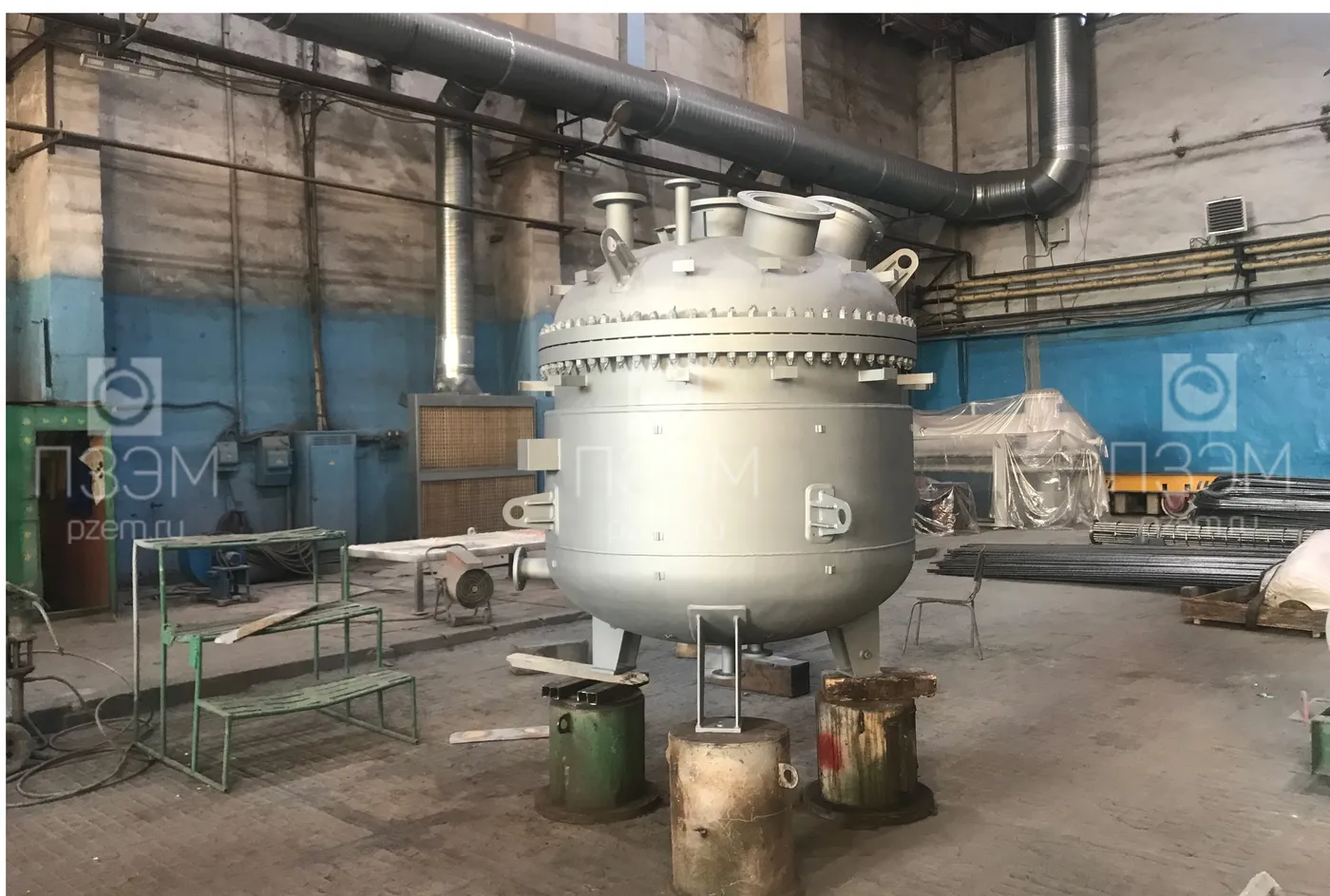

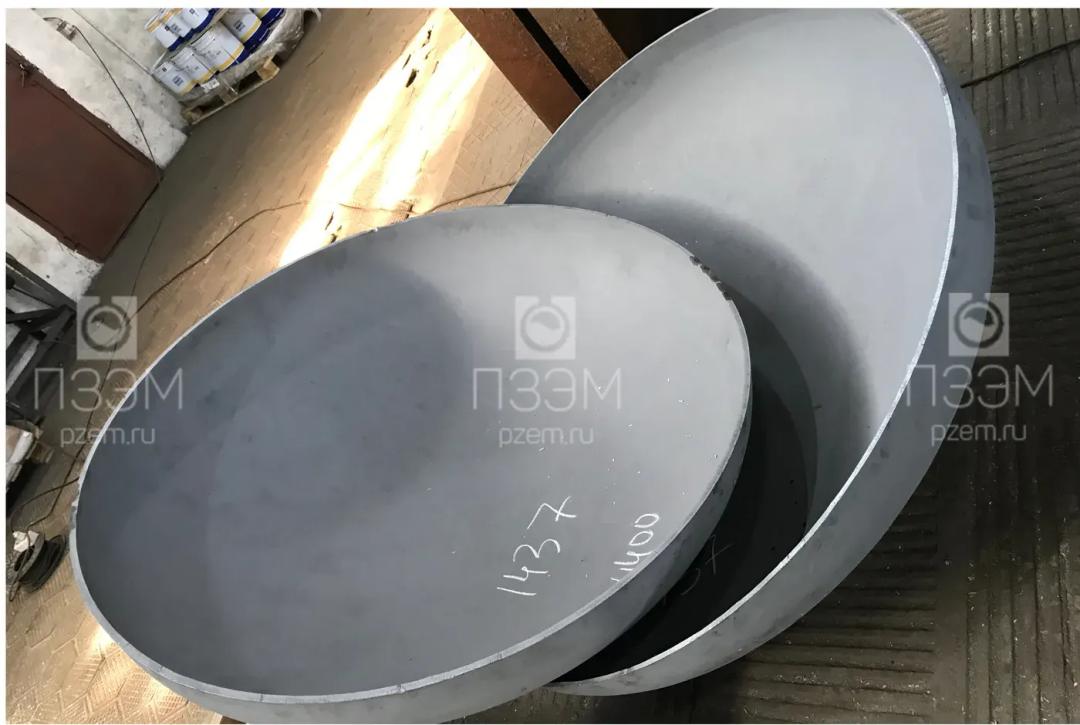

Аппарат емкостной ВЭЭ-0,6-2,0-1 объемом 2 м³

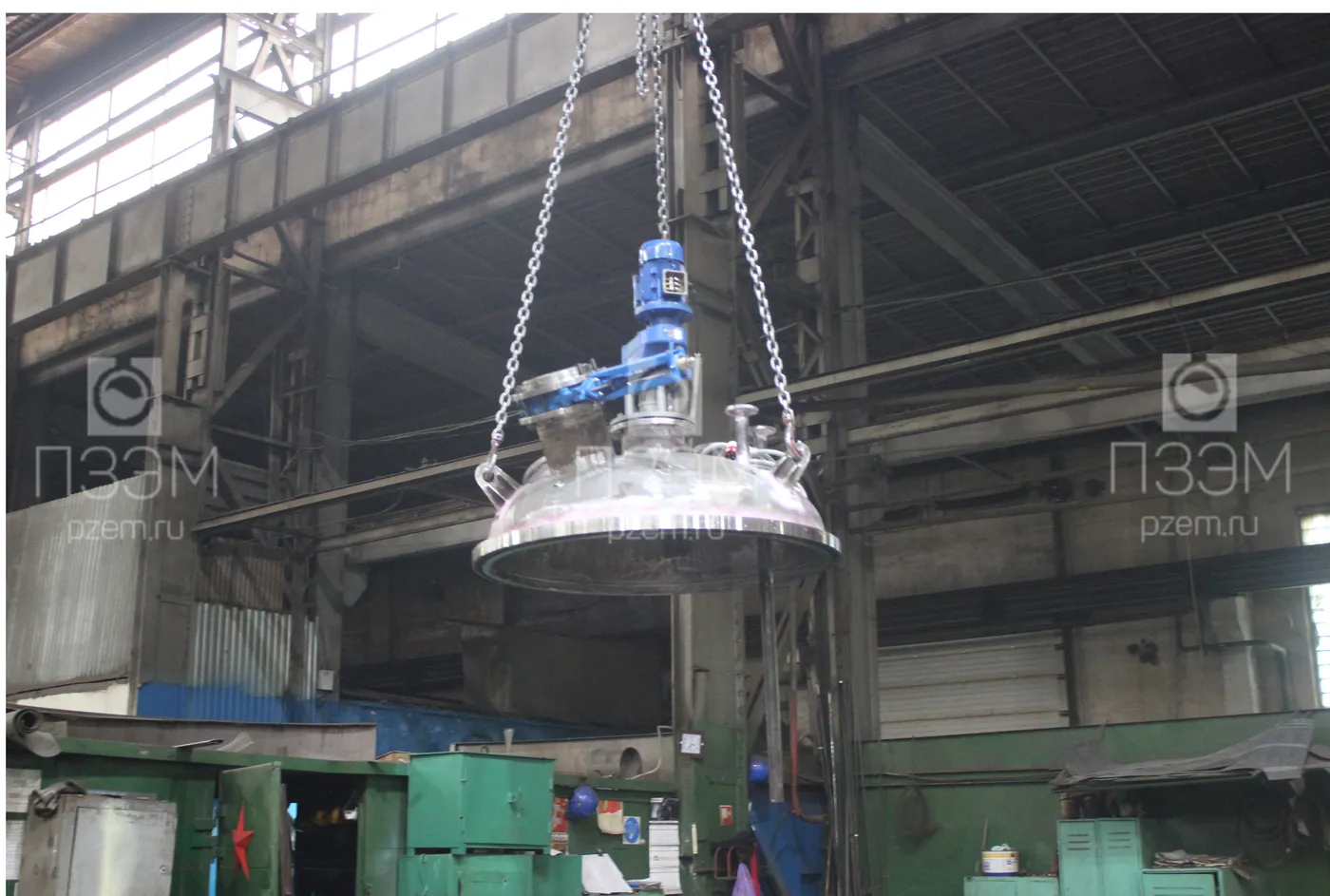

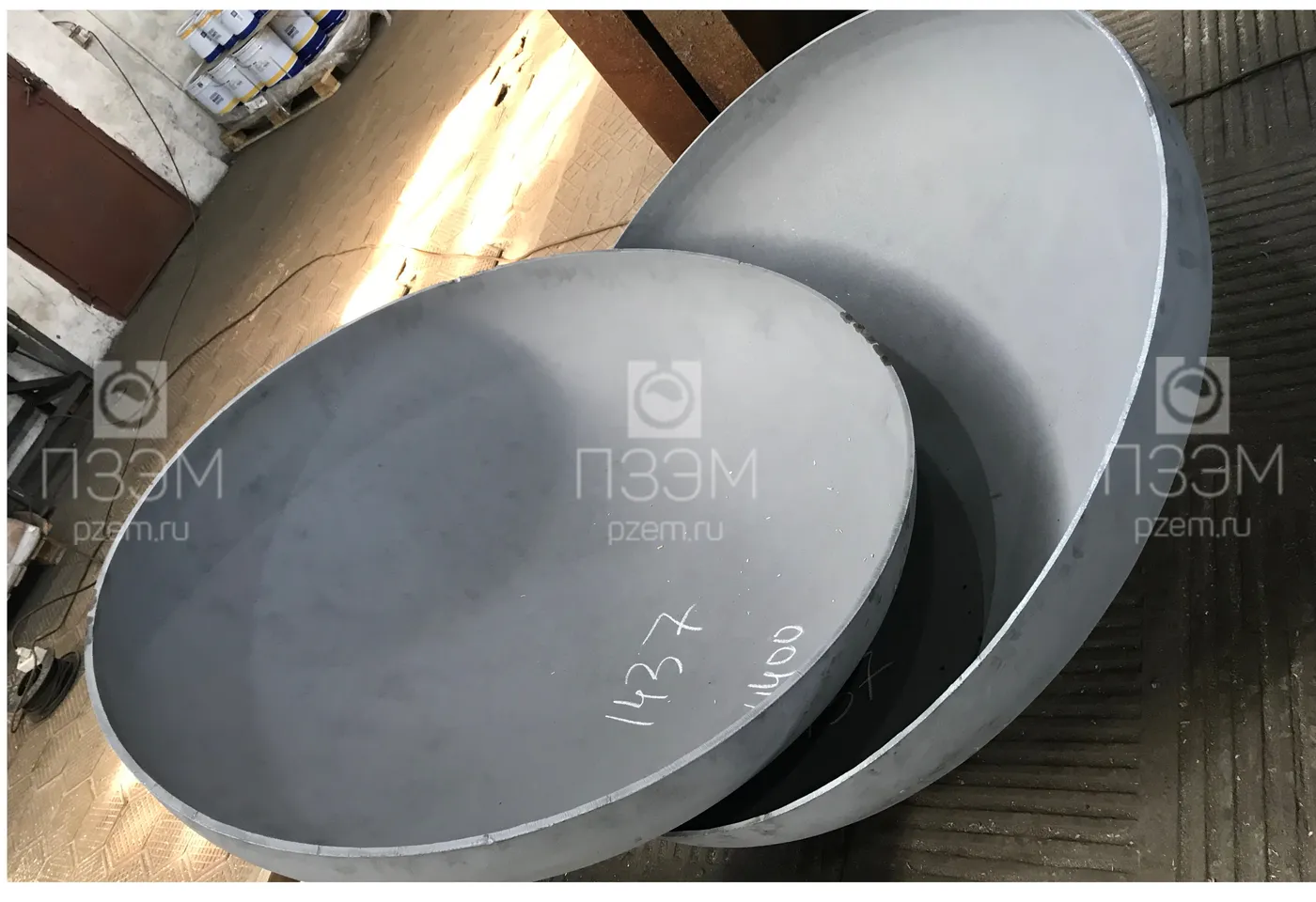

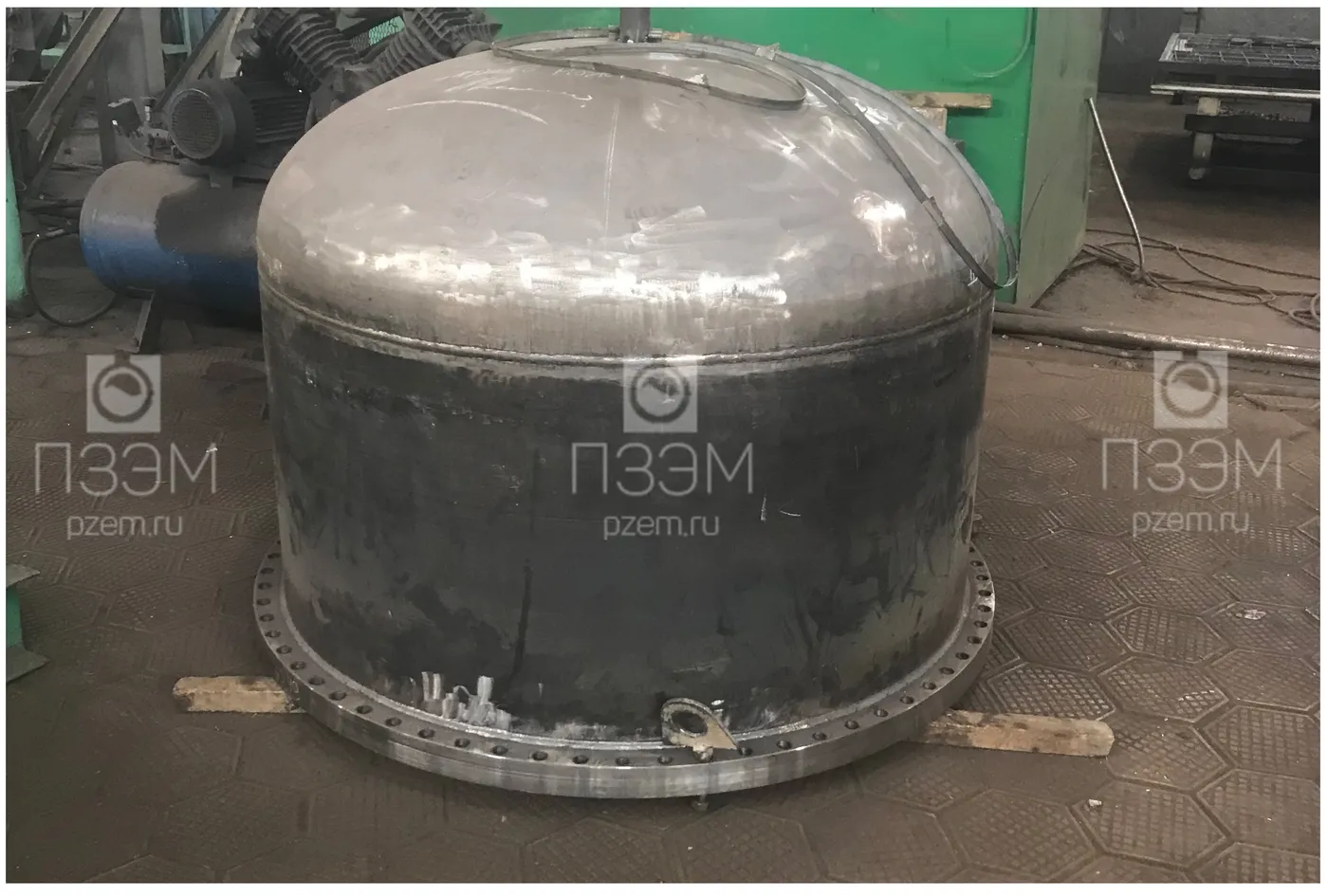

Для ПАО «Газпром Нефть» изготовлен и поставлен ёмкостной аппарат ВЭЭ-0,6-2,0-1 с перемешивающим устройством, объёмом 2 м³. Рабочая среда — смесь компонентов нефтяных масел. Масса — 1750 кг, давление — 0,6 МПа, материал исполнения — сталь Ст3сп(пс)5.

Назначение	Приготовление концентратов присадок

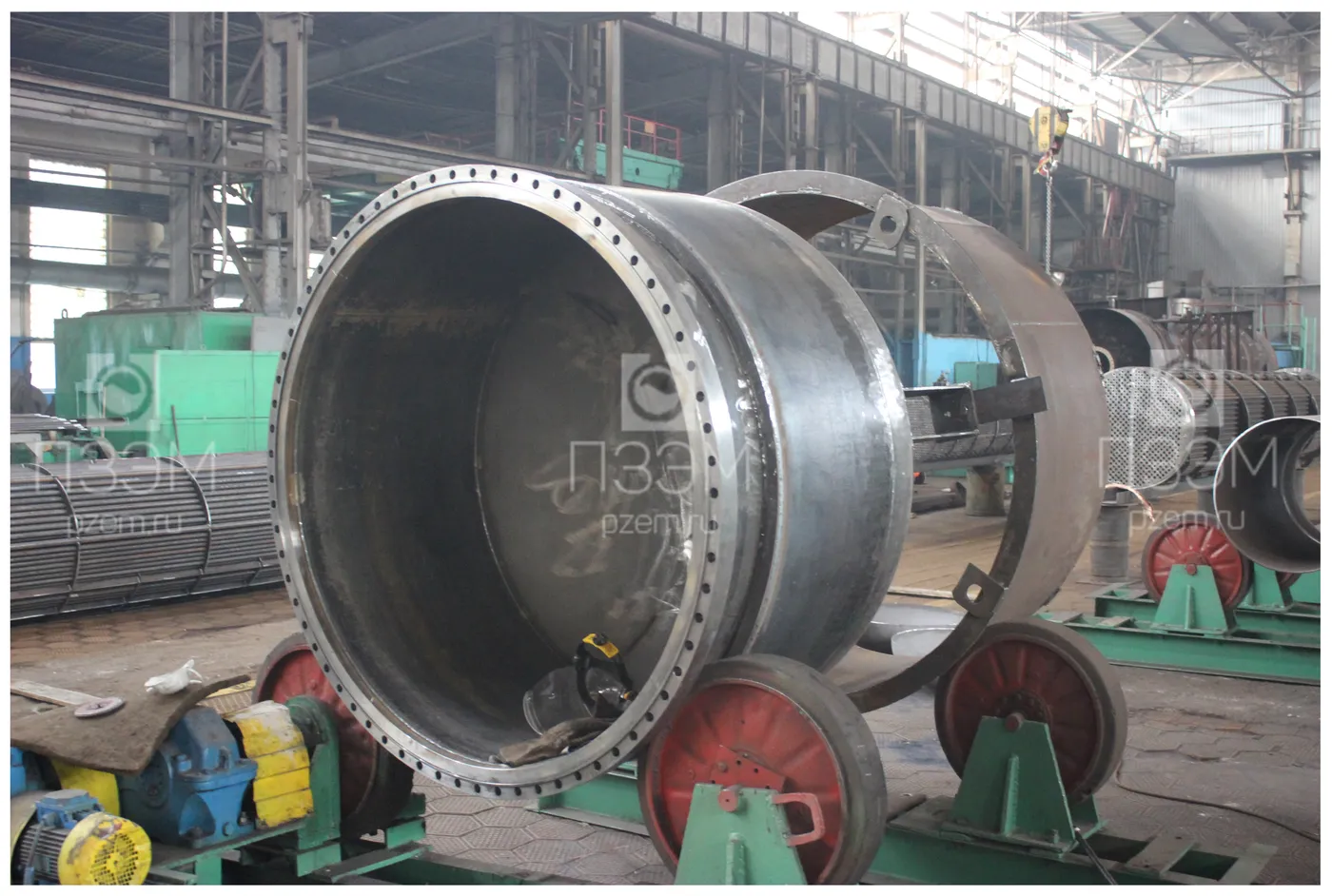

Наименование рабочего пространства	Корпус; Рубашка
Группа по ГОСТ 34347-2017	корпус – 1; рубашка – 1
Группа рабочей среды по ТР ТС 032/2013	корпус – 1; рубашка – 1
Категория рабочего пространства по ТР ТС 032/2013	корпус – 1; рубашка – 1
Вместимость, м³	корпус – 2,0; рубашка – 0,1
Объем заполнения, м³	корпус – 0,5…1,5
Давление рабочее (изб.), МПа (кгс/см²)	корпус – гидростатическое; рубашка – 0,3 (3,0)
Давление расчетное (изб.), МПа (кгс/см²)	корпус – 0,6 (6,0); рубашка – 0,4 (4,0)
Пробное давление гидравлическое, МПа (кгс/см²)	корпус – 0,81 (8,1); рубашка – 0,56 (5,6)
Рабочая температура стенки, °C	корпус: максимальная 130, минимальная 80; рубашка – 200
Минимально допустимая температура стенки, находящейся под расчетным давлением, °C	корпус – 1; рубашка – 1
Расчетная температура стенки, °C	корпус – 200; рубашка – 220
Рабочая среда (корпус)	Смесь компонентов нефтяных масел и модификаторов вязкости типа Lubrizol 7067C или Infineum SV-260 или Paratone 8900E
Рабочая среда (рубашка)	Масло-теплоноситель Gazpromneft НТО 32
Физическое состояние среды	жидкость
Класс опасности по ГОСТ 12.1.007-76	4
Пожароопасность по ГОСТ 12.1.004-91	да
Категория и группа взрывоопасности по ГОСТ 31610.20-1-20	нет
Коррозионность	да
Плотность при рабочих условиях, кг/м³	826 (корпус)
Кинематическая вязкость, м²/с (сСт)	0,000084 (84) (корпус)
Форма	Цилиндрическая
Тип аппарата	ВЭЭ
Основной материал	Ст3сп(пс)5 ГОСТ 380-2005
Материал фланцев	09Г2С-15 ГОСТ 19281-2014
Прокладки в корпусе	СНП ОСТ 26-260.454-99
Прокладки в рубашке, корпусной разъем	Паронит ПМБ ГОСТ 481-80
Шпильки, гайки	40Х ГОСТ 4543-2016
Прибавка на коррозию и эрозию, мм	корпус – 2,0; рубашка – 1,0
Назначенный (расчетный) срок службы, лет	корпус – 20; рубашка – 20
Число циклов нагружения за весь срок службы, не более	1000
Место установки	в отапливаемом помещении
Класс пожароопасной зоны по ПУЭ-2003	П-I
Климатическое исполнение ГОСТ 15150-69	УХЛ4
Сейсмичность района установки аппарата, не более, балл	6
Габаритные размеры аппарата, не более: диаметр максимальный, мм	1550
Габаритные размеры аппарата, не более: ширина, мм	1790
Габаритные размеры аппарата, не более: высота, мм	2680
Масса, кг	1750
Покрытие/окраска	ЛКП наружной поверхности – эмаль "Акрус-терма", цвет серебристый, общая толщина покрытия не менее 100 мкм; ЛКП внутренней поверхности – нет; строповые устройства на крышке поз.1, ушко поз.16 – грунт-эмаль "Экспресс" красная ТУ 2312-034-54651722-2002

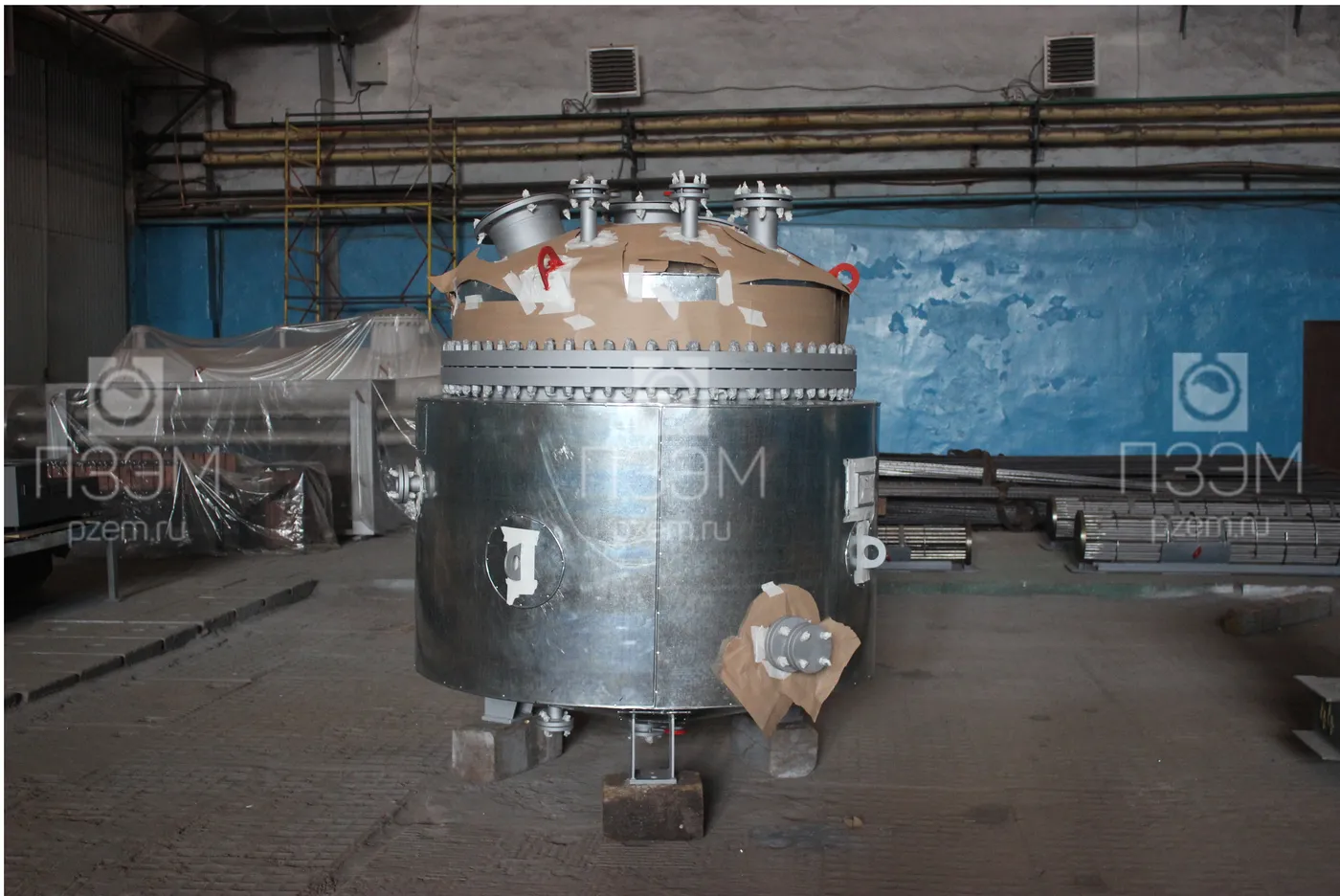

Изоляция	Аппарат подлежит теплоизоляции (толщина 100мм) на заводе изготовителе; крепление теплоизоляции в соответствии с ГОСТ 17314-81; материал теплоизоляции – мат прошивной поз.90, покрывной слой – лист оцинкованный поз.91 толщиной 0,55 мм
Состояние поставки	аппарат поставляется в собранном виде; штуцеры "Б", "П", "М1", "М2" на период транспортирования и хранения закрыты транспортными заглушками поз.30, 54
Испытание	на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут
Испытание строповых устройств	строповые устройства на крышке поз.1, ушко поз.16 испытать статической нагрузкой 2188 кгс

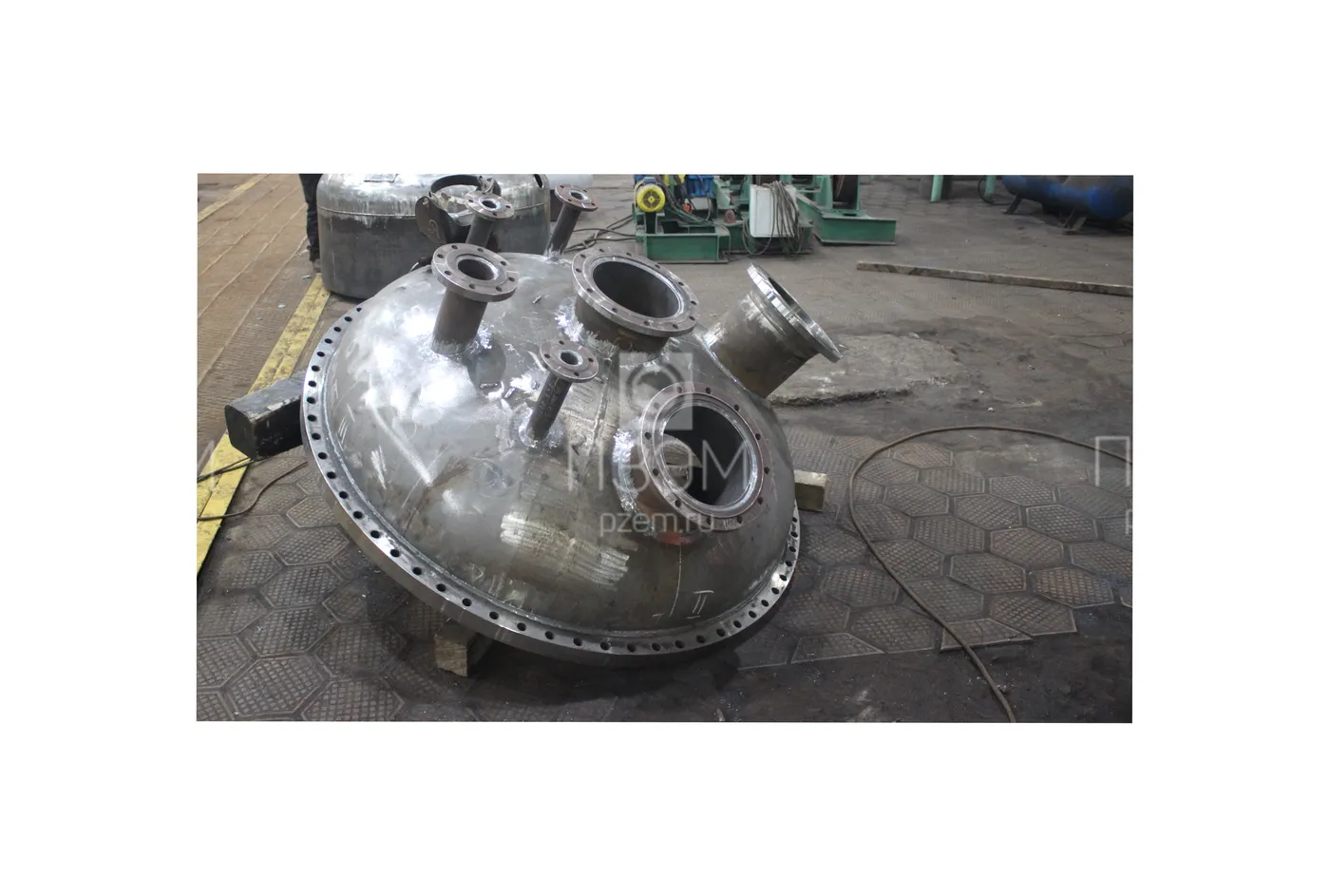

Обозначение	Назначение	DN	PN, МПа
А	Для ввода продукта	50	0,6
Б	Загрузка модификаторов вязкости	250	1,0
В	Для уровнемера	100	1,6
Г	Для линии паров	50	0,6
Е	Резервный	50	0,6
И	Для термопреобразователя	50	1,6
М1, М2	Для входа и выхода теплоносителя (2 шт.)	50	0,6
Л	Люк	250	0,6
О	Для выхода продукта	50	0,6
П	Для установки привода	250	0,6
Р	Выход воздуха	М6	–
