Емкость сдвоенная Е-1 объемом 50 м³
Особенности
Негабарит

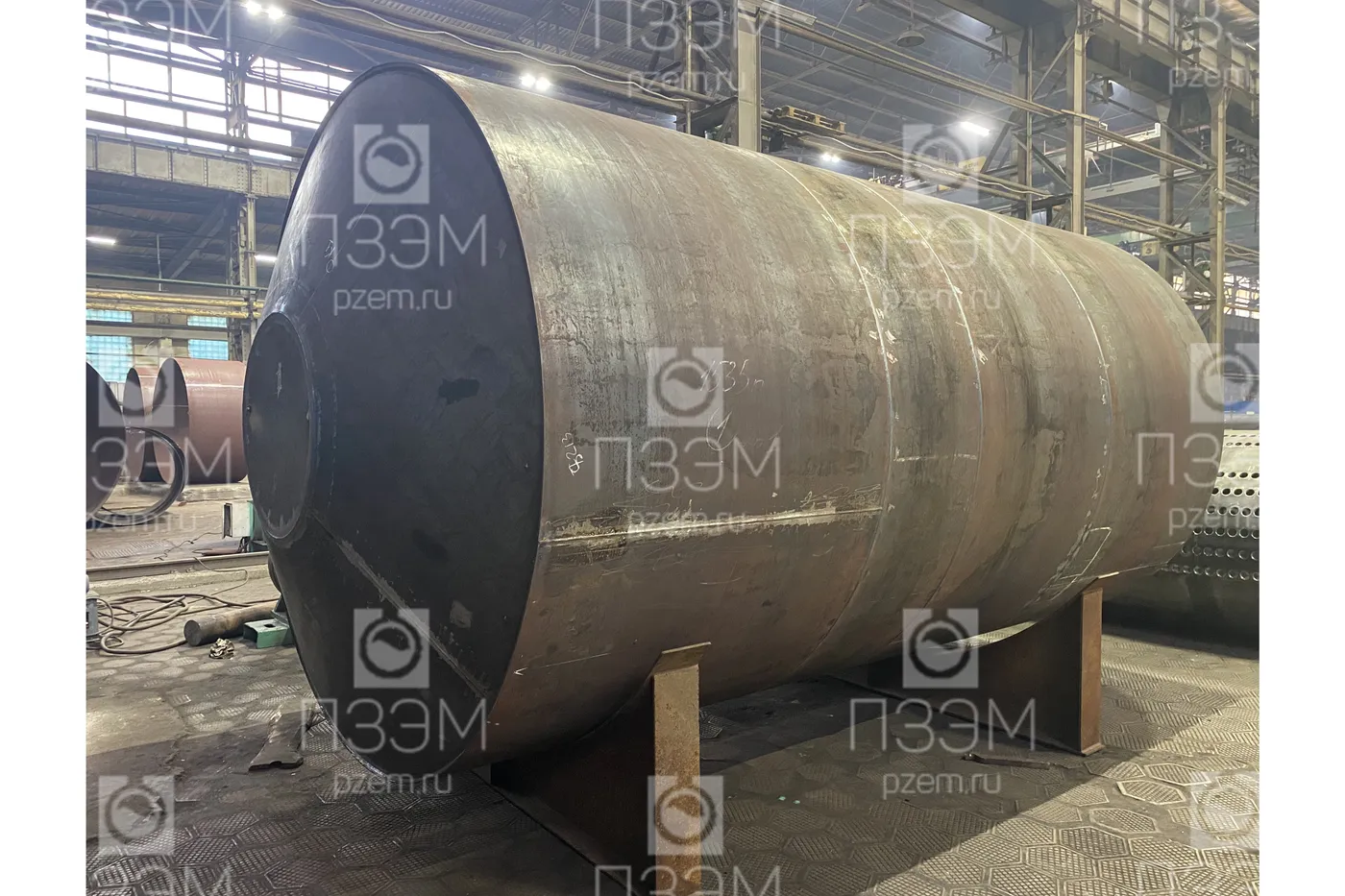

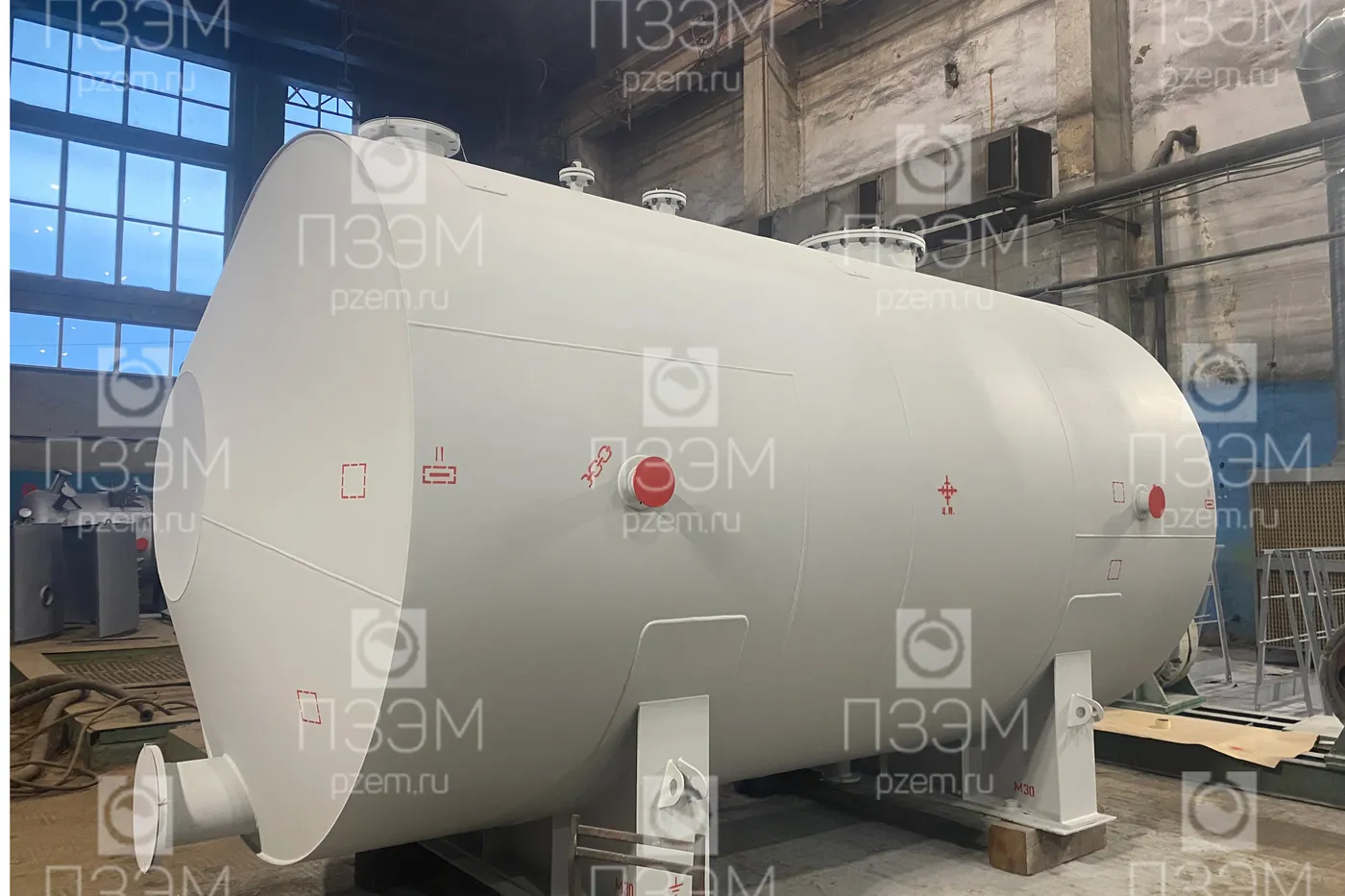

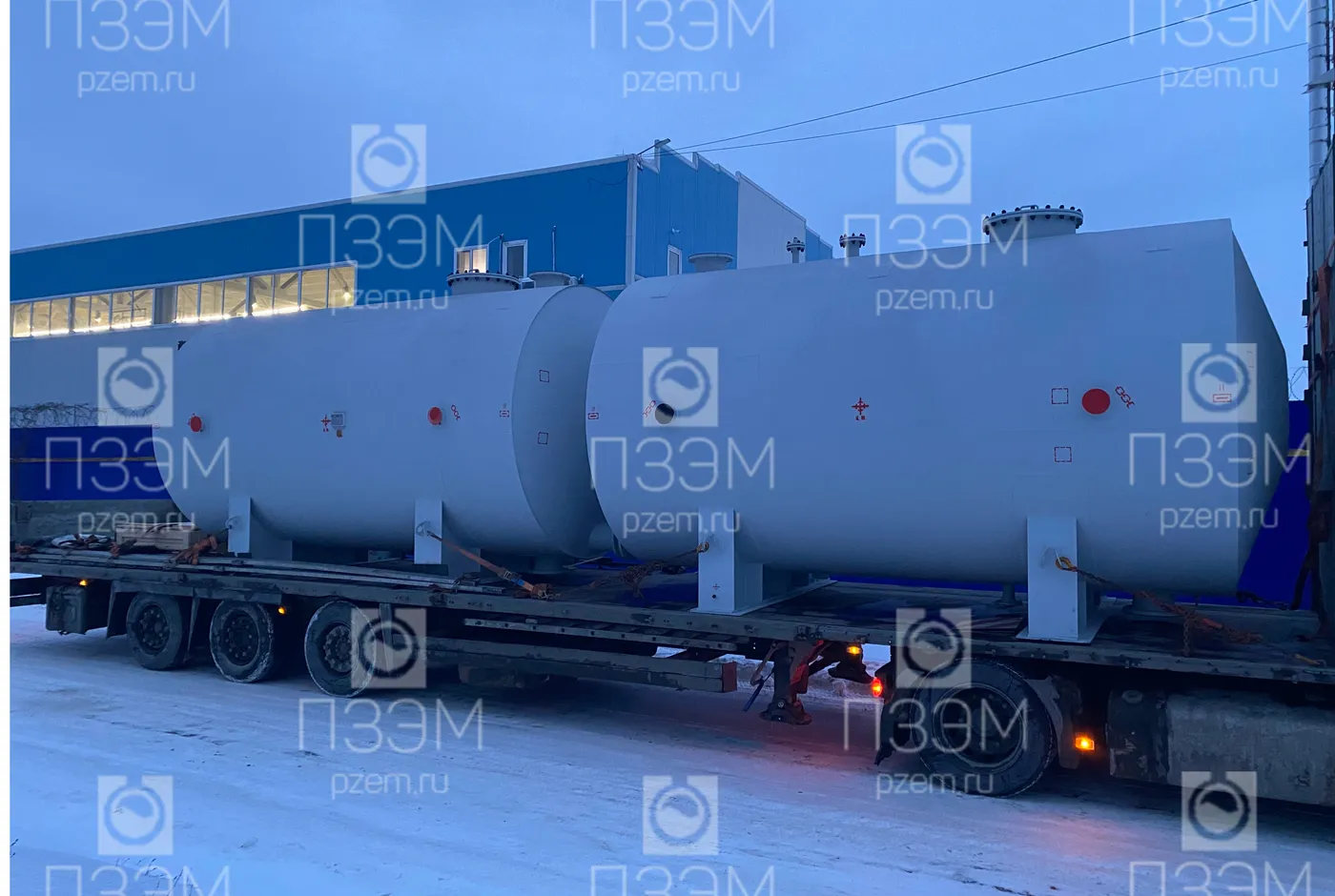

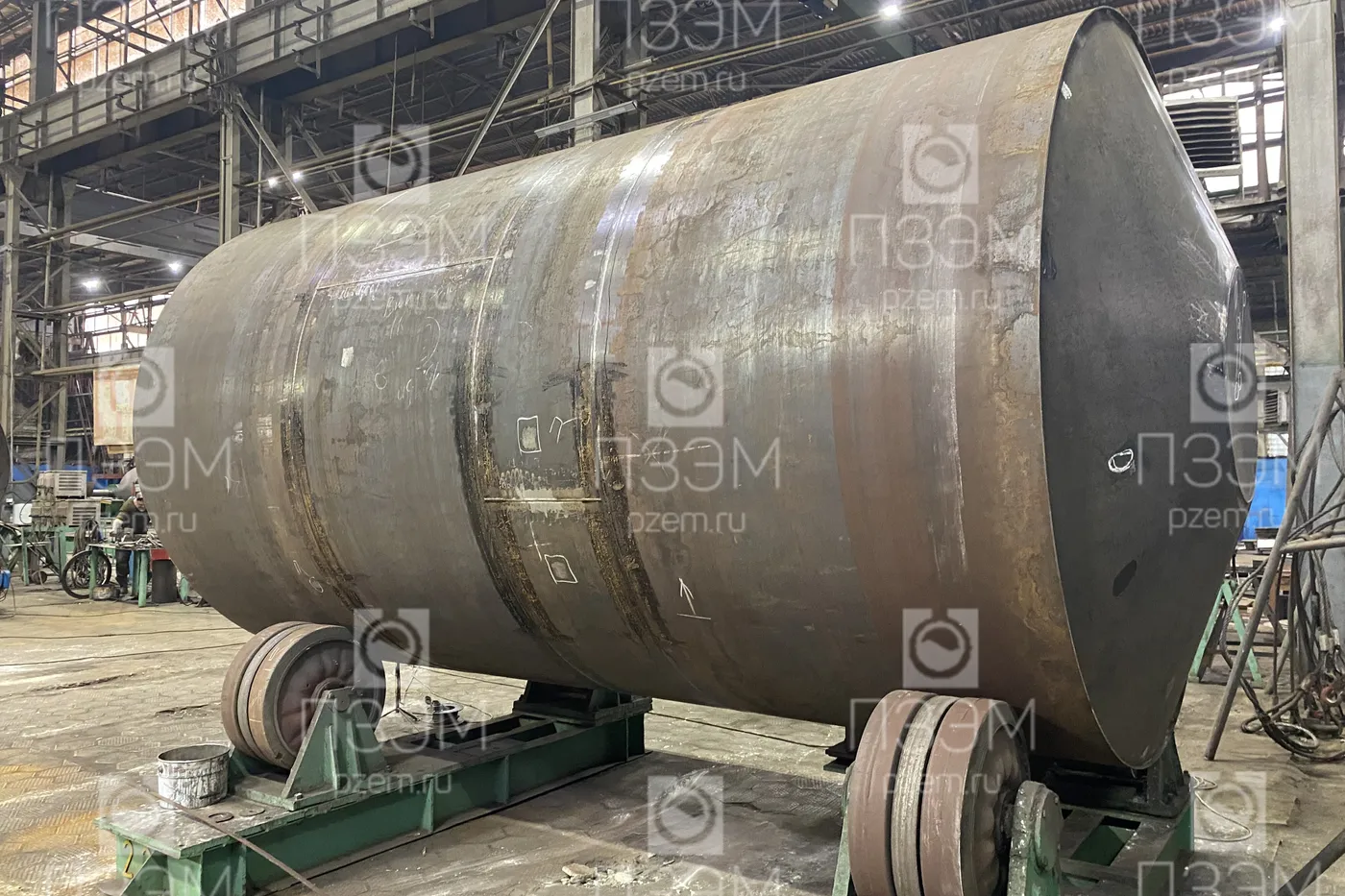

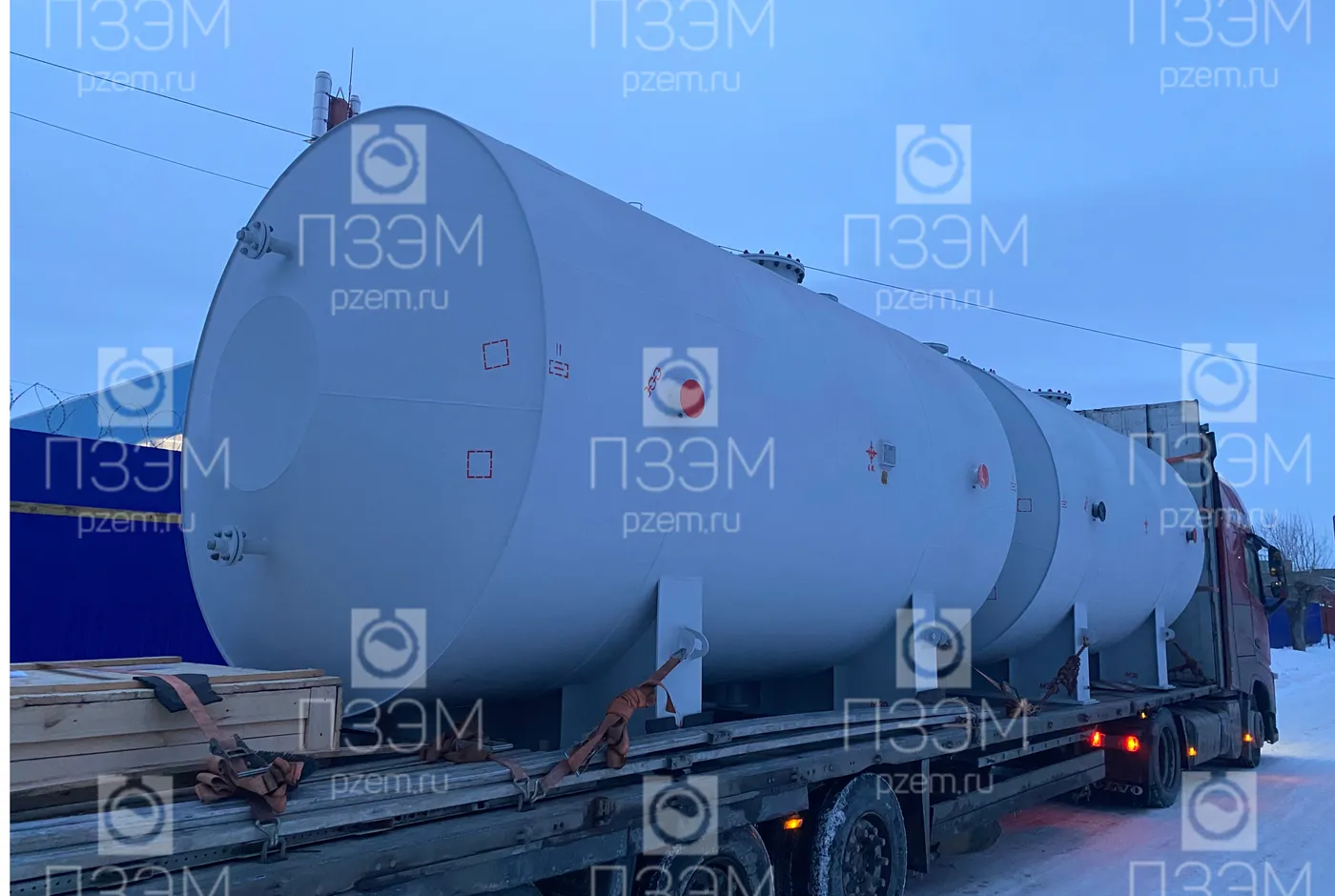

Для крупного холдинга в нефтегазовой и нефтеперерабатывающей отраслях Республики Казахстан поставлена сдвоенная ёмкость Е-1 объёмом 50 м³. Масса — 5900 кг, материал исполнения — сталь 09Г2С.
| Группа аппарата по ГОСТ 34347-2017 | 5 |
|---|---|
| Назначение аппарата | для технологических процессов |
| Вместимость, м³ | 50 |
| Давление рабочее | налив |
| Давление расчётное | гидростатическое |
| Давление пробное гидравлическое | налив |
| Рабочая температура среды, °C | 40 |
| Расчётная температура, °C | 40 |
| Минимальная допустимая температура стенки под расчётным давлением, °C | 1 |
| Наименование рабочей среды | вода |
| Физическое состояние среды | жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | нет |
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Коррозионность | да |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Назначенный срок службы, лет | 20 |
| Материал корпуса | 09Г2С-15 ГОСТ 19281-2014 |
| Материал фланцев, заглушек, пробок | 09Г2С-15 ГОСТ 19281-2014 |
| Крепёжные изделия (шпильки/гайки) | 40Х ГОСТ 4543-2016 |
| Материал внутренних устройств | Ст3пс(сп) ГОСТ 380-2005 |
| Материал опор | Ст3пс(сп) ГОСТ 380-2005 |
| Материал строповых устройств, накладок под приварку площадок | 09Г2С-15 ГОСТ 19281-2014 |
| Прокладки | Паронит ПОН-Б ГОСТ 481-80 |
| Расчётное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 6 |
| Место установки | в помещении |
| Тип аппарата | ГКК |
| Длина, мм | 10590 |
| Ширина, мм | 2774 |
| Высота, мм | 3058 |
| Исполнение | горизонтальный, сдвоенный (два корпуса с коническими днищами, соединённые), на опорах |
| Испытания | Аппарат испытать гидравлически наливом воды до верхней кромки сосуда, время выдержки не менее 4 часов. Испытание наливом воды допускается заменить капиллярным методом (смачиванием сварных швов керосином), время выдержки при испытании – 25 мин |
| Покрытие | наружная поверхность аппарата – грунт-эмаль «Prodecor 1202» (цвет – серый) ТУ 2312-087-49404743-2009, общая толщина покрытия – 80…100 мкм; внутреннюю поверхность после гидроиспытания просушить сжатым воздухом; строповые устройства – эмаль «Экспресс» красная ТУ 2312-034-54651722-2002 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 250 | 1,6 |
| Б1,2 | Выход продукта (2 шт.) | 250 | 1,6 |
| В1,2 | Люк (2 шт.) | 600 | 0,3 |
| Г1,2 | Слив продукта (2 шт.) | 80 | 1,6 |
| Д1,2 | Перелив продукта (2 шт.) | 250 | 1,6 |
| Е1,2 | Переток (2 шт.) | 250 | 1,6 |
| И | КИП уровня | 100 | 1,6 |
| К1,2 | КИП уровня (2 шт.) | 50-G3/4 | 1,6 |
| Т | КИП температуры | 50-М20х1,5 | 1,6 |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 26.008-85
- ГОСТ 28759.2-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТУ 3615-001-85873787-2020
