Ребойлер амина 02E203ABCD объемом 25,6 м³
Особенности
Термообработка
Специальные требования: термообработка: да

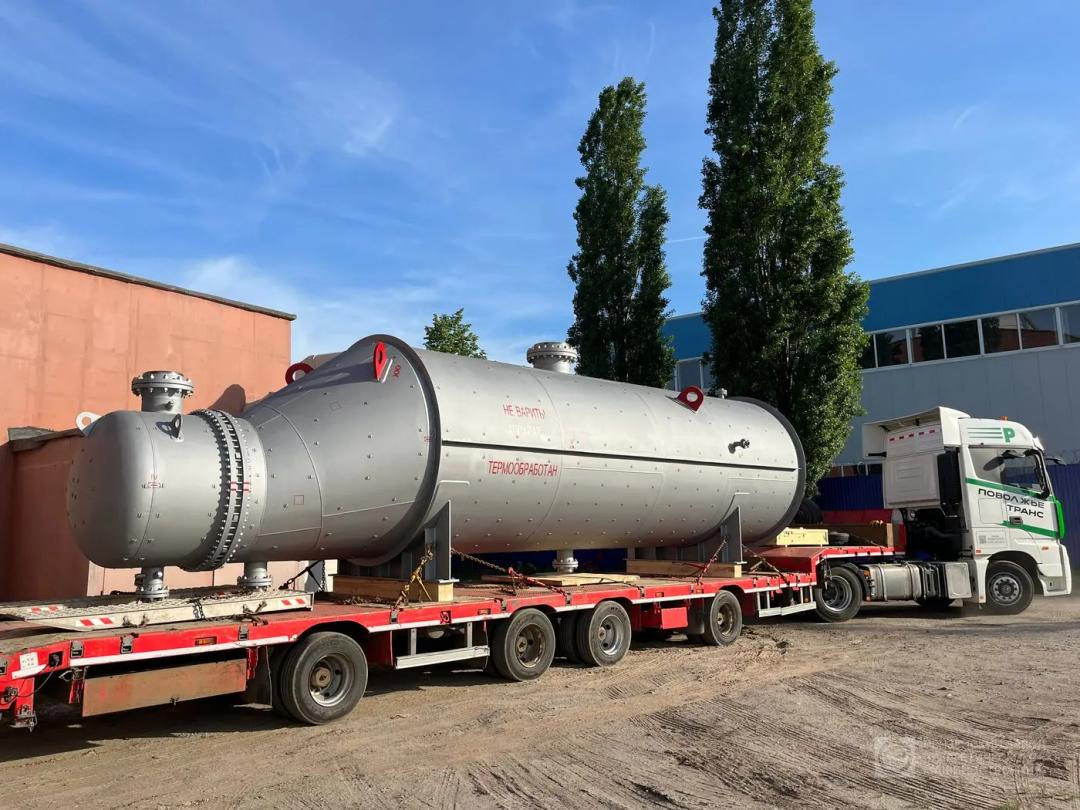

Ребойлер амина 02E203ABCD вместимостью 25,6 м³, на рабочее давление до 0,4 МПа. Горизонтальное исполнение, основной материал — сталь 09Г2С, 12Х18Н10Т. В заказе: термообработка. Заказ 2025 года.
| Назначение | Проведение технологических процессов |
|---|---|
| Наименование рабочего пространства | межтрубное / трубное |
| Группа аппарата по ГОСТ 34347-2017 | межтрубное 1; трубное 1 |
| Группа рабочей среды по ТР ТС 032/2013 | межтрубное 1; трубное 1 |
| Категория аппарата по ТР ТС 032/2013 | межтрубное 1; трубное 2 |
| Категория по СТО 00220575.063-2005 | межтрубное V; трубное - |
| Вместимость, м³ | межтрубное 25,6; трубное 3,15 |
| Поверхность теплообмена, м² | 883 |
| Число ходов | межтрубное 1; трубное 2 |
| Давление рабочее, МПа (кгс/см²) | межтрубное 0,1 (1,0); трубное 0,4 (4,0) |
| Давление расчетное, МПа (кгс/см²) | межтрубное 0,46 (4,6); трубное 0,53 (5,3) |
| Давление пробное гидравлическое, МПа (кгс/см²) | межтрубное 0,66 (6,6); трубное 0,76 (7,6) |
| Рабочая температура, °C | межтрубное 140; трубное 150 |
| Расчетная температура, °C | межтрубное 157; трубное 160 |
| Минимально допустимая температура стенки, находящейся под расчетным давлением, °C | 1 |
| Расчетная температура стенки, °C | 200 |
| Рабочая среда, межтрубное пространство | насыщенный амин с H2S 2,18-3,29% мольных |
| Рабочая среда, трубное пространство | пар |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | межтрубное 2; трубное 4 |
| Взрывоопасность по ГОСТ 31610.20-1-2020 | межтрубное нет; трубное нет |
| Пожароопасность по ГОСТ 12.1.004-91 | межтрубное нет; трубное нет |
| Коррозионность | да |
| Сейсмичность, не более | 6 |
| Назначенный срок службы, лет | 20 |
| Прибавка для компенсации коррозии, мм | межтрубное 3; трубное 2 |
| Число циклов нагружения аппарата за весь срок службы, не более | не более 1000 |
| Материал: корпус, камера, перегородки, трубная решетка | 09Г2С-15 ГОСТ 19281-2014 |
| Материал: трубы | Ø18х2 12Х18Н10Т ГОСТ 9941-81 |
| Материал: ответные фланцы | 09Г2С-15 ГОСТ 19281-2014 |
| Материал: крепежные изделия | Шпилька - сталь 30ХМА ГОСТ 4543-2016; Гайка - сталь 20 ГОСТ 1050-2013 |
| Материал: прокладки | СНП по ASME 16.20; ПУТГн по ТУ 5728-013-93978201-2008 |
| Специальные требования: теплоизоляция | скоба С2-Ст3пс ГОСТ 17314-81 |
| Специальные требования: термообработка | да |
| Масса, кг | 25540 |
| Диаметр корпуса, мм | 2400 |
| Диаметр камеры, мм | 1400 |
| Длина габаритная, мм | 11355 |
| Транспортный габарит (ширина х высота), мм | 2645 х 2520 |
| Исполнение | горизонтальный, кожухотрубчатый с U-образными трубами, на двух седловых опорах (неподвижная и подвижная) |
| Теплообменные трубы | Ø18х2 - 949 U-образных труб |
| Соединение труб с трубными решетками | по ГОСТ Р 55601-2013 - С1Р4 (обварка с развальцовкой), класс точности соединения 4 |
| Расположение отверстий в трубной решетке | по вершинам квадратов, шаг 27 мм |
| Покрытие/окраска | наружная поверхность - термостойкая эмаль Церта, цвет серебристый, общая толщина покрытия - не менее 80 мкм; строповые устройства - эмаль НЦ-132К красная ГОСТ 6631-74; класс покрытия - VI по ГОСТ 9.032-74 |
| Изоляция | Аппарат подлежит теплоизоляции на месте монтажа силами, средствами и за счет Заказчика. Толщина теплоизоляции 100мм. Материал для теплоизоляции в поставку завода-изготовителя не входит. На заводе-изготовителе на аппарат установить детали крепления теплоизоляции (скобы С2 ГОСТ 17314-81) |
| Гидроиспытание | на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 60 минут |
| Термообработка (ТТ п.4) | Аппарат термообработать |
| Состояние поставки | в собранном виде |
| Строповка | согласно схеме строповки; строповку производить при температуре окружающего воздуха не ниже минус 20°C |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| S5 | Указатель коррозии | 50 | |
| T3 | Патрубок камеры | 50 | |
| T2 | Выход камеры | 150 | |
| T1 | Вход камеры | 350 | |
| S4 | Инструменты | 80 | |
| S3 | Выход пара | 500 | |
| S2 | Выход кожуха | 300 | |
| S1 | Вход кожуха | 200 | |
| K1 | Технологический | ||
| M1 | Технологический | ||
| Л1 | Люк-лаз | 500 | 1,0 |
