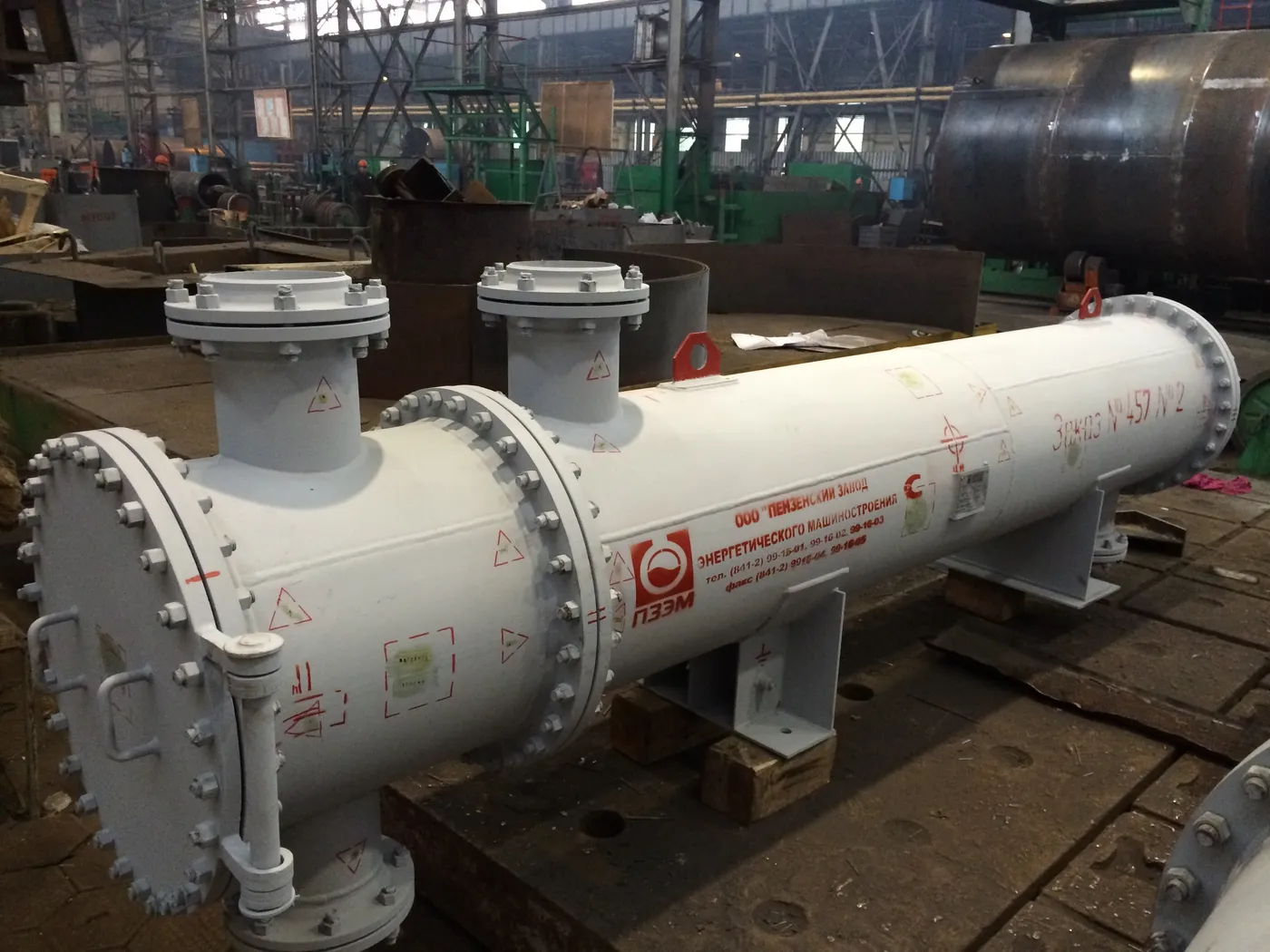

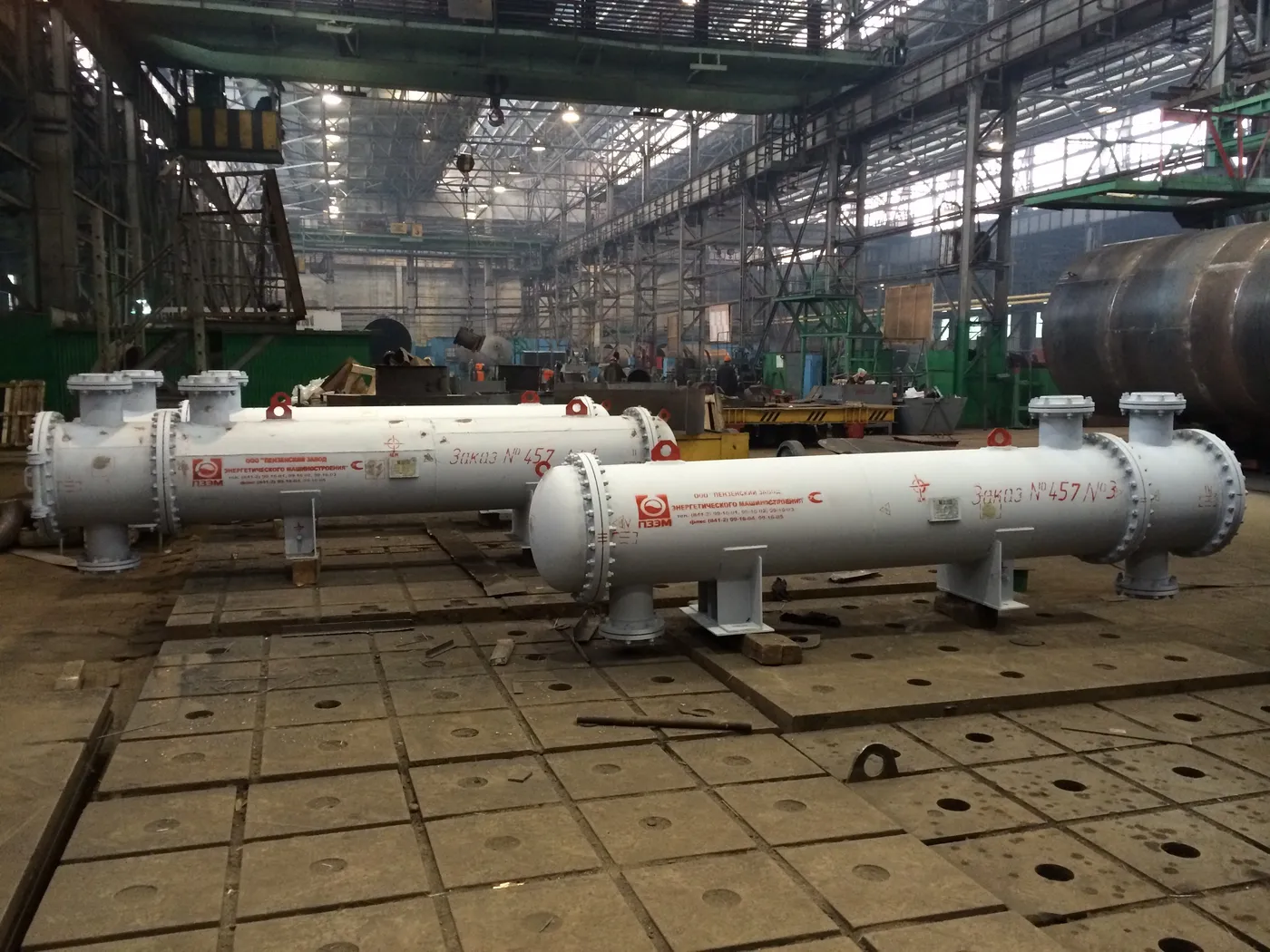

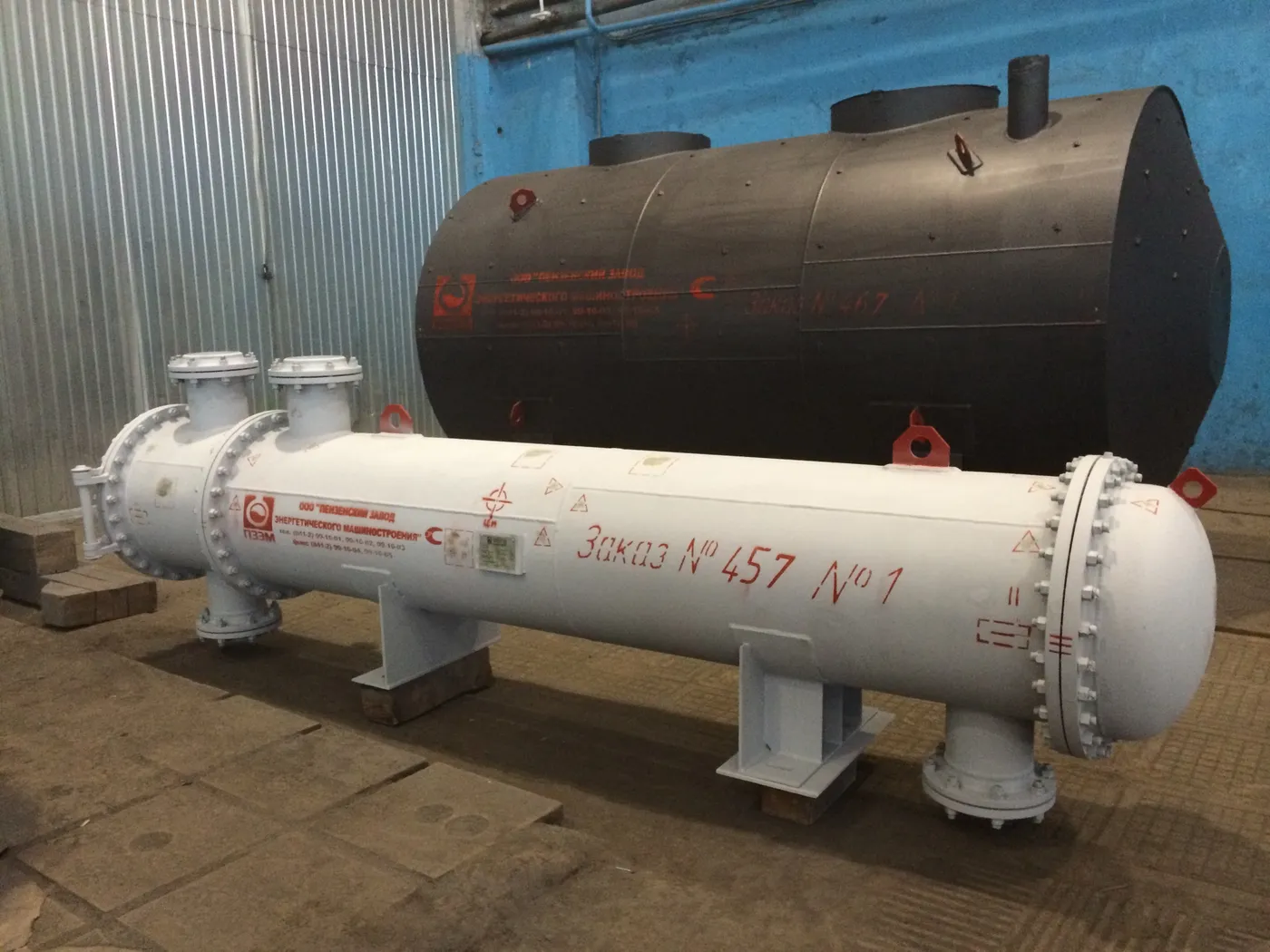

| Назначение / наименование рабочих пространств | Трубное; Межтрубное |
|---|
| Группа аппарата по ГОСТ Р 52630-2012 | трубное — 4; межтрубное — 1 |
|---|
| Давление рабочее, МПа (кгс/см²) | трубное — 0,3 (3,0); межтрубное — 0,45 (4,5) |
|---|
| Давление расчетное, МПа (кгс/см²) | трубное — 1,0 (10,0); межтрубное — 1,0 (10) |
|---|
| Пробное давление гидравлическое, МПа (кгс/см²) | трубное — 1,25 (12,5); межтрубное — 1,25 (12,5) |
|---|
| Расчетная температура стенки, °C | трубное — 50; межтрубное — 100 |
|---|
| Рабочая среда | трубное — вода; межтрубное — дизельное топливо |
|---|
| Класс опасности по ГОСТ 12.1.007-76 | трубное — нет; межтрубное — 4 |
|---|
| Пожароопасность по ГОСТ 12.1.004-91 | трубное — нет; межтрубное — да |
|---|
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 | трубное — нет; межтрубное — IIA-T3 |
|---|
| Коррозионность | трубное — да; межтрубное — да |
|---|
| Температура среды на входе, °C | трубное — 30; межтрубное — 90 |
|---|
| Температура среды на выходе, °C | трубное — 50; межтрубное — 60 |
|---|
| Основной материал | 09Г2С-12 ГОСТ 19281-89, Ст 20 |
|---|
| Прибавка на коррозию, мм | 1,2 |
|---|
| Расчетный срок службы аппарата, лет | 12 |
|---|
| Поверхность теплообмена, м² | 71,6 |
|---|
| Число циклов нагружения аппарата за весь срок службы | не более 1000 |
|---|
| Сейсмичность, балл | 6 |
|---|
| Габаритные размеры, мм, не более | диаметр максимальный 740; длина 3880; ширина 870; высота 1180 |
|---|
| Трубный пучок | ф20х2,0, 380 труб; корпус ф600 |
|---|
| Исполнение | горизонтальный, на двух седловых опорах (опора неподвижная и опора подвижная), расстояние между опорами 1500±5 мм |
|---|
| Испытания | Аппарат испытать на прочность и герметичность пробным гидравлическим давлением в соответствии с технической характеристикой в течение не менее 30 минут. Строповые устройства испытать статической нагрузкой 26,25 кН (2625 кгс), груз 525 кг, подъём на 100 мм, выдержка 10 минут |
|---|
| Состояние поставки | в собранном виде, штуцеры закрыты транспортными заглушками поз. 30 |
|---|
| Покрытие | Наружная поверхность — грунт-эмаль Яр/Исоат 0278 серый — 3 слоя, общая толщина покрытия 70-80 мкм; строповые устройства — эмаль НЦ-132К красная ГОСТ 6631-74 |
|---|
| Регистрация | Аппарат подлежит регистрации в органах РОСТЕХНАДЗОРа; техническое освидетельствование — в соответствии с ПБ 03-576-03, подраздел 6.3 |
|---|
| Сварочные материалы | Электроды УОНИ-13/55-3,0-2 ГОСТ 9466-75; проволока 1,2св-08Г2С ГОСТ 2246-70, смесь (Ar+18%CO2) ТУ 2114-004-00204760-99 |
|---|
