Теплообменный аппарат 325ТНВ-1,6-М8/25Г*2-1,5-1
Особенности
Северное исполнение
Климатическое исполнение ХЛ1.

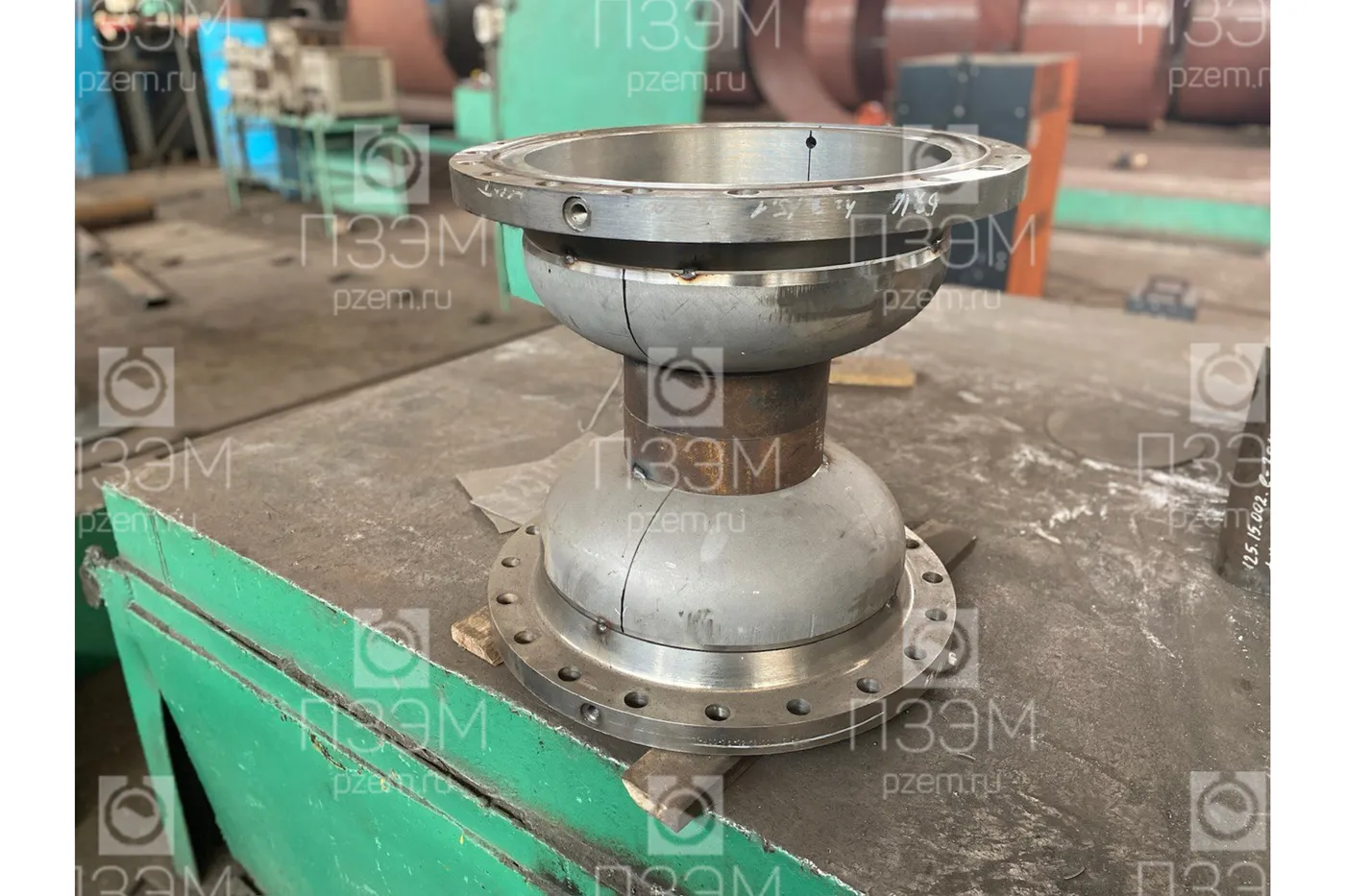

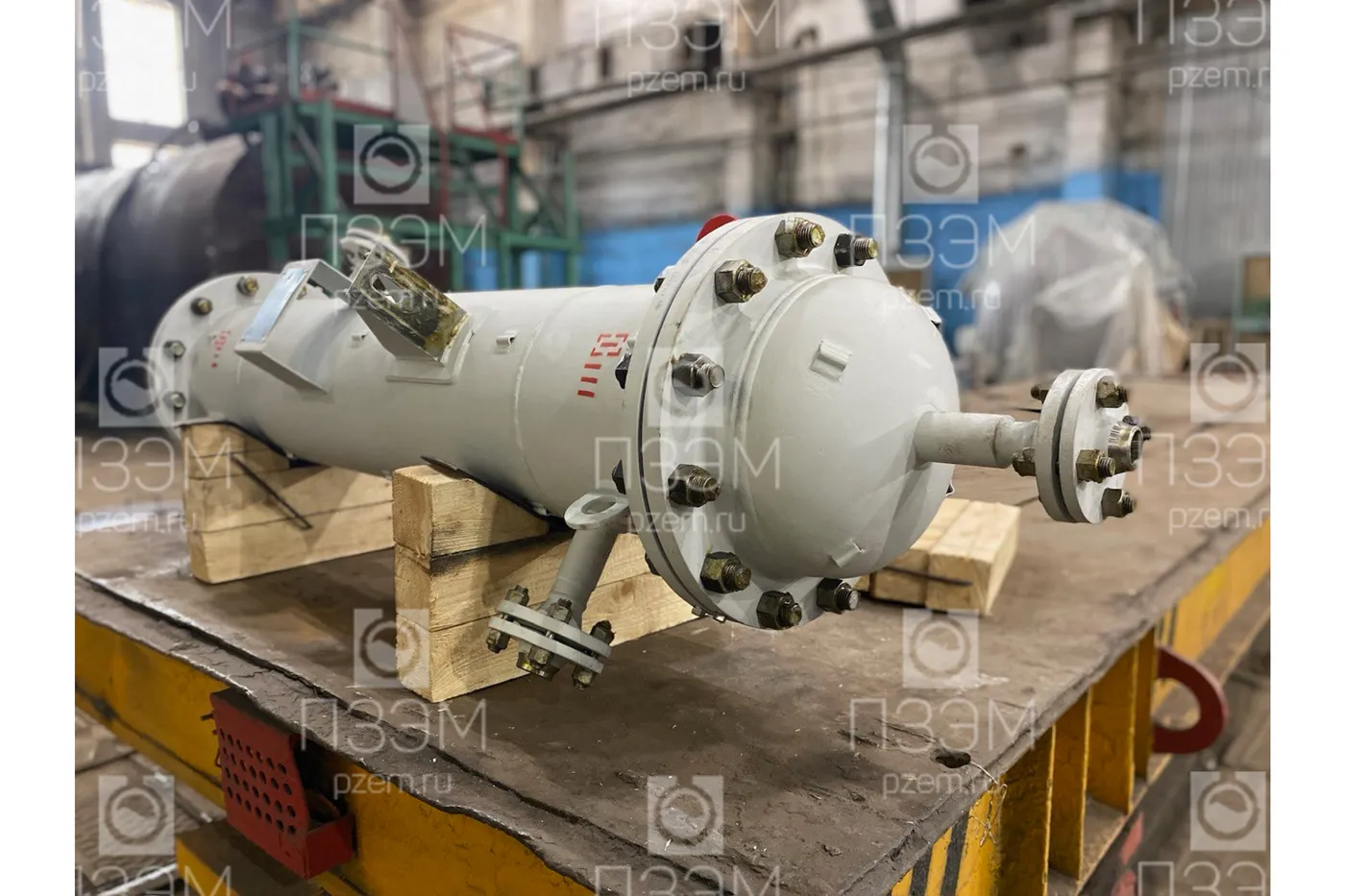

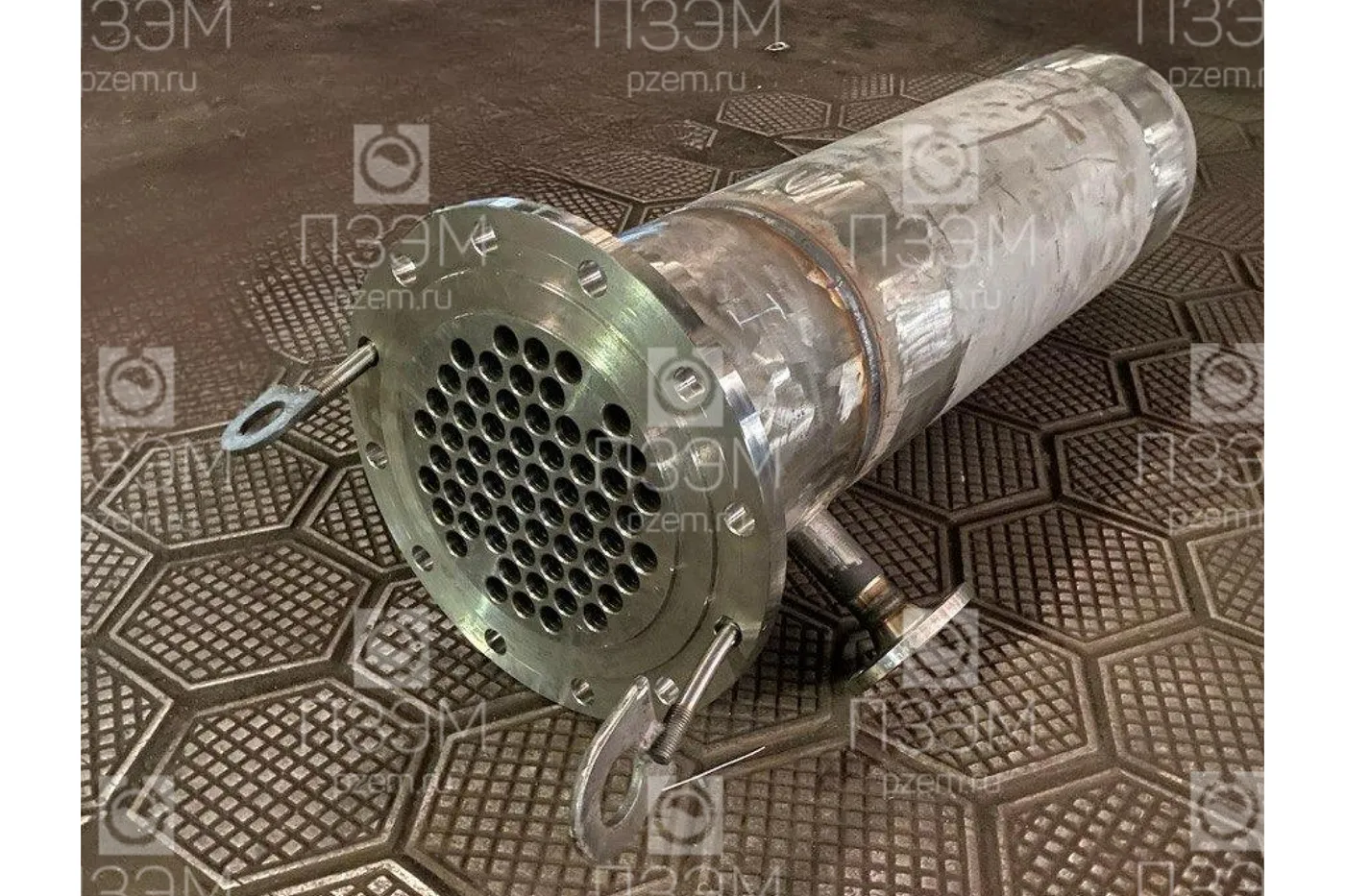

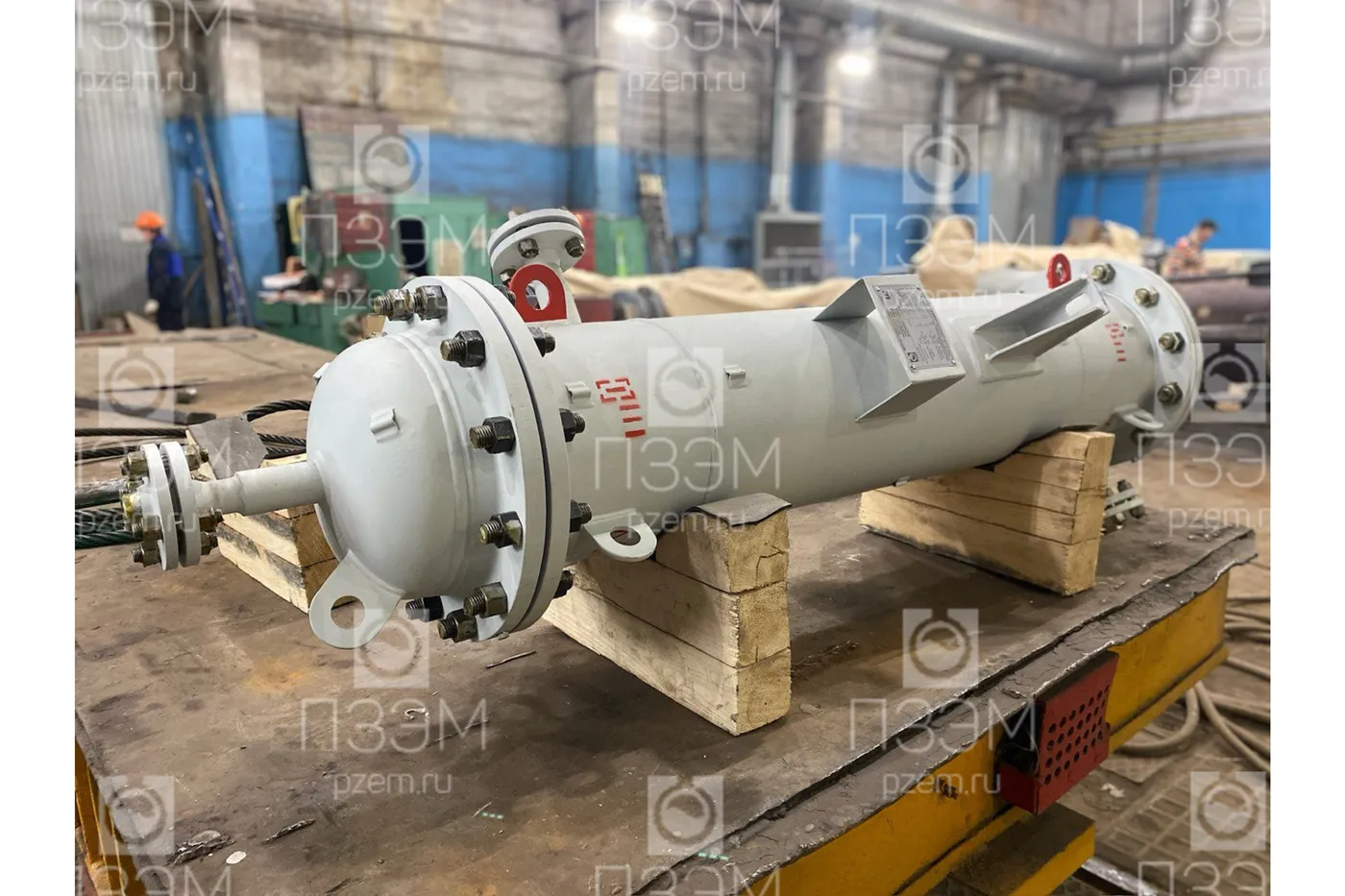

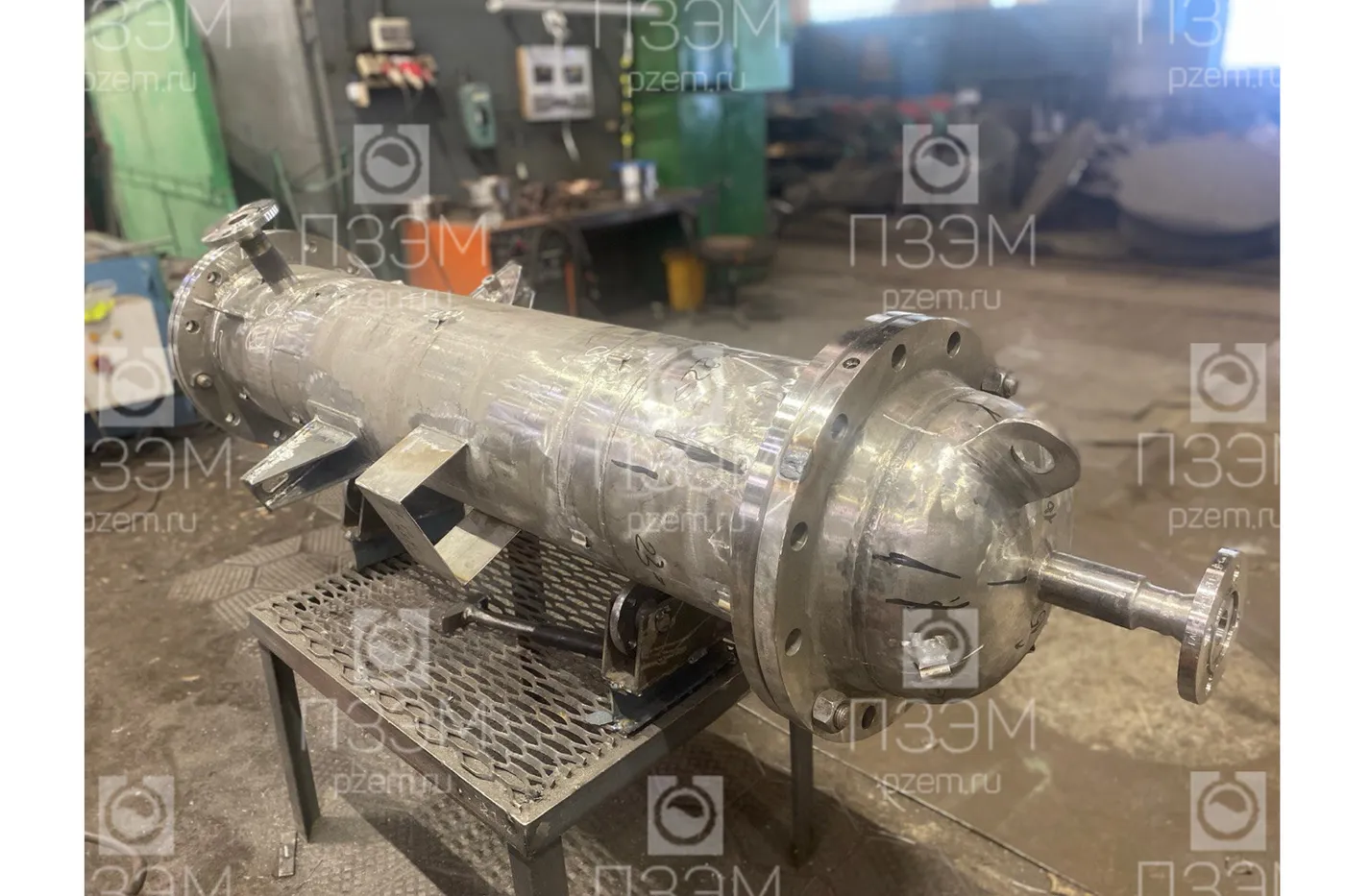

Для крупного предприятия Московской области изготовлены и поставлены теплообменные аппараты 325ТНВ-1,6-М8/25Г×2-1,5-1. Масса — 470 кг, материал корпуса — сталь 12Х18Н10Т, материал теплообменных труб — сталь 12Х18Н10Т.
| Назначение аппарата | Для проведения технологических процессов |
|---|---|
| Наименование рабочего пространства | трубное; межтрубное |
| Группа аппарата по ГОСТ 34347-2017 (трубное / межтрубное) | 1 / 4 |
| Группа рабочей среды по ТР ТС 032/2013 (трубное / межтрубное) | 1 / 2 |
| Группа аппарата по ТР ТС 032/2013 (трубное / межтрубное) | 2 / – |
| Давление рабочее, МПа (кгс/см²) (трубное / межтрубное) | 0,5 (5,0) / 0,3 (3,0) |
| Давление расчётное, МПа (кгс/см²) (трубное / межтрубное) | 1,6 (16,0) / 0,5 (5,0) |
| Давление пробное гидравлическое, МПа (кгс/см²) (трубное / межтрубное) | 2,02 (20,2) / 0,63 (6,3) |
| Рабочая температура среды вход, °C (трубное / межтрубное) | 50 / 15 |
| Рабочая температура среды выход, °C (трубное / межтрубное) | 20 / – |
| Расчетная температура стенки, °C (трубное / межтрубное) | 25 / 25 |
| Минимально допустимая температура стенки, находящейся под давлением, °C | 1 |
| Рабочая среда (трубное пространство) | смесь кислот: азотная-20%, серная -60%, вода -20% |
| Рабочая среда (межтрубное пространство) | вода |
| Физическое состояние среды (трубное / межтрубное) | жидкость / жидкость |
| Класс опасности по ГОСТ 12.1.007-76 (трубное / межтрубное) | 2 / 4 |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 | нет / нет |
| Пожароопасность по ГОСТ 12.1.004-91 | нет / нет |
| Коррозионность | да / да |
| Коррозионное растрескивание | нет / нет |
| МКК | нет / нет |
| Материал: трубы теплообменные | ф25х2 12Х18Н10Т ГОСТ 9941-81 |
| Материал: корпус, камеры, решетка трубная, стяжки, трубы дистанционные | сталь 12Х18Н10Т 5632-2014 |
| Материал: опоры | 09Г2С-15 ГОСТ 19281-2014 |
| Материал крепежных изделий | сталь 12Х18Н10Т 5632-2014 |
| Тип и материал прокладок | плоские, паронит ПК 2,0 ГОСТ 481-80 |
| Поверхность теплообмена, м² | 7,0 |
| Число ходов (трубное / межтрубное) | 1 / 1 |
| Прибавка для компенсации коррозии (корпус), мм | 1,5 / 1,5 |
| Расчетный (назначенный) срок службы аппарата, лет | не менее 15 |
| Сейсмичность по MSK-64, баллов, не более | 6 |
| Место установки | в помещении |
| Климатическое исполнение по ГОСТ 15150-69 | ХЛ1 |
| Число циклов нагружения на весь срок службы, не более | не более 1000 |
| Термообработка (трубное / межтрубное) | нет / нет |
| Тип аппарата | ТНВ |
| Габариты, мм | длина 2250; ширина 715; высота 642 |
| Испытания | Аппарат испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением |
| Покрытие/окраска | наружная поверхность аппарата – грунт-эмаль Prodecor 1201 серая (матовая) ТУ 2312-079-49404743-2009, общая толщина покрытия – 80 мкм; покрытие опор – грунт эмаль Prodecor 1202 ТУ 2312-087-49404743-2009 (RAL 7035), толщина покрытия не менее 80 мкм |
| Изоляция | Аппарат подлежит теплоизоляции. Теплоизоляцию выполнить на месте монтажа силами, средствами и за счет Заказчика |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход воды | 40 | 1,6 |
| Б | Выход воды | 40 | 1,6 |
| В | Вход смеси кислот | 32 | 1,6 |
| Г | Выход смеси кислот | 32 | 1,6 |
| Д | Воздушник | М10х1,5 | – |
| Е | Дренаж | М10х1,5 | – |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 31610.20-1-2020
- ГОСТ 31842-2012
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ Р 55601-2013
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3612-001-85873787-2020
