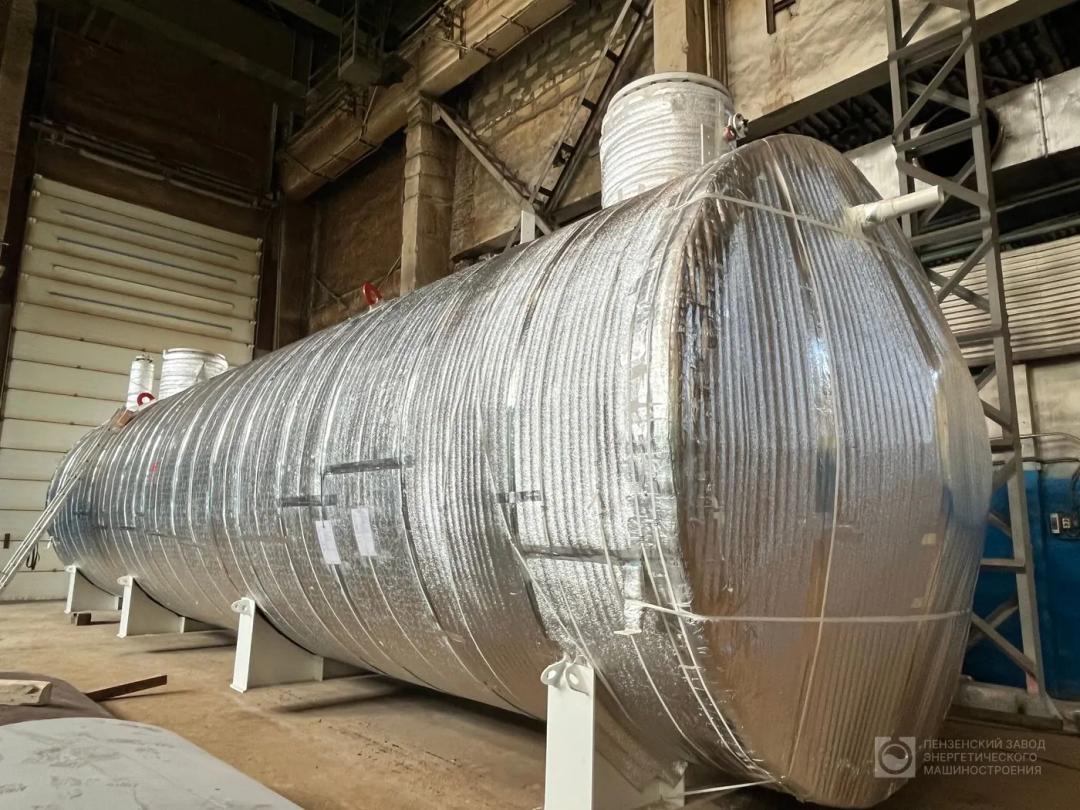

Аппарат емкостной ГКК-1-6-100-0,05-ЕП объемом 100 м³ (1682П)
Особенности
Северное исполнение
Климатическое исполнение ХЛ1.
Инспекционная приёмка
Аппарат емкостной ГКК-1-6-100-0,05-ЕП вместимостью 100 м³. Горизонтальное исполнение, основной материал — сталь 09Г2С. В заказе: приёмка инспекцией заказчика. Заказ 2026 года.
| Наименование (по штампу чертежа) | ЕП-100-В-ХЛ-нС-И-Б Эскиз |
|---|---|
| Назначение аппарата | для сбора и хранения дренажа |
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Объем номинальный, м³ | 100 |
| Давление рабочее, МПа (кгс/см²) | атмосферное+статический напор |
| Давление расчетное, МПа (кгс/см²) | 0,05 (0,5) |
| Давление пробное гидравлическое, МПа (кгс/см²) | 0,07 (0,7) |
| Рабочая температура среды минимальная, °C | 10 |
| Рабочая температура среды максимальная, °C | 95 |
| Минимальная допустимая температура стенки под расчетным давлением, °C | 10 |
| Наименование рабочей среды | вода пресная/антифриз |
| Физическое состояние среды | жидкость |
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 3 |
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
| Коррозионность | да |
| Плотность, кг/м³ | 998/1085 |
| Прибавка для компенсации коррозии, мм | 2,0 |
| Расчетный срок службы, лет | 20 |
| Основной материал | 09Г2С-15 ГОСТ 19281-2014 |
| Материал прокладок штуцеров и люков | СНП ГОСТ Р52376-2005; ОСТ 26.260.454-99 |
| Материал крепежных изделий (гаек, шпилек) | сталь 40Х ГОСТ 4543-71 |
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
| Сейсмичность, балл, не более | 5 |
| Снеговая нагрузка, кН/м² | 1,5 |
| Ветровая нагрузка, кПа | 0,17 |
| Абсолютная минимальная температура размещения аппарата, °C | минус 61 |
| Место установки | под землей |
| Климатическое исполнение по ГОСТ 15150-85 | ХЛ1 |
| Специальные требования: термообработка | нет |
| Специальные требования: теплоизоляция | да |
| Специальные требования: электрообогрев | да |
| Тип аппарата | ЕП |
| Габаритность аппарата | негабаритный |
| Габаритные размеры аппарата: длина, мм | 14281 |
| Габаритные размеры аппарата: ширина, мм | 4835 |
| Габаритные размеры аппарата: высота, мм | 3260 |
| Масса аппарата без теплоизоляции, кг | 15400 |
| Исполнение | горизонтальный, подземный, днища конические, кольца жесткости, на опорах (неподвижная и подвижные), насосный агрегат на люке Б |
| Транспортный габарит | 14300 × 3280 × 4470 |
| Состояние поставки | На период транспортировки и хранения детали, сборочные единицы, крепежные элементы, выходящие за транспортный габарит снять (поворотное устройство люка "А"; воздушник – штуцер "Ж", агрегат насосный, огнепреградитель, съемные части хомутов.) На штуцерах и люках на период транспортировки и хранения установить технологические прокладки из паронита; на люках "А"; "Б" и штуцере "Ж" – транспортные заглушки. (п.3 ТТ) |
| Испытание | Аппарат испытать на прочность и герметичность на заводе-изготовителе гидравлически согласно таблице "Техническая характеристика" в течение не менее 30 минут. Трещины, остаточные деформации, течь и потения в сварных швах, в основном металле, фланцевых и резьбовых соединениях не допускаются. (п.8 ТТ) |
| Контрольная сборка | На заводе-изготовителе произвести контрольную сборку с агрегатом электронасосным НВД 50/50. (п.9 ТТ) |
| Изоляция | Аппарат подлежит теплоизоляции. Теплоизоляция выполняется на заводе-изготовителе. Подземная часть емкости: теплоизоляция плиты из пенополистирола экструдированного Пеноплекс, толщина теплоизоляции S=100мм, покрывной слой лента "ТЕРМА-МХ" 450 мм ТУ 22.21.42-004-82119587-2019 1 слой, толщиной не менее 1,6 мм; надземная часть: теплоизоляция плиты из пенополистирола экструдированного Пеноплекс, толщина теплоизоляции S=100мм, покрывной слой: лист оцинкованный ГОСТ 149148-2020 [так на чертеже], толщиной 0,8 мм; на огнепреградитель, фланцевое соединение воздушника "Ж" установить термочехлы. Теплоизоляция выполняется после установки системы электрообогрева. (п.13 ТТ) |
| Покрытие/окраска | Внутренняя поверхность аппарата: двухкомпонентная эпоксидная грунт-эмаль PRIMAPOX Metallbase ZP 80, 2 слоя, толщина покрытия 1-го слоя– не менее 150 мкм. Общая толщина покрытия – не менее 300 мкм. Цвет – серый. Класс покрытия – VI по ГОСТ 9032-74. Наружная поверхность аппарата: композиция Цинотан ТУ 2312-017-12288779-2003 1 слой. Толщина покрытия не менее 80 мкм. ПОЛИТОН-УР ТУ2512-029-12288779-2002 – 2 слоя, толщина одного слоя не менее 60 мкм. RAL 9016, цвет – белый. Класс покрытия VI по ГОСТ 9.032-74. Общая толщина покрытия не менее 200 мкм. Строповые устройства – эмаль красная "Экспресс" ТУ 2312-034-54651722-2002. Класс покрытия – VI по ГОСТ 9.032-74. (п.14 ТТ) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк (люк-лаз) | 800 | 1,6 |
| Б | Люк для насоса | 700 | 1,6 |
| В | Вход продукта | 80 | 0,6 |
| Д | Для уровнемера | 150/G1/2 | 1,6 |
| Е | Вход пара | 50 | 1,6 |
| Ж | Воздушник | 100 | 1,6 |
| З | Для сигнализатора уровня | 150/M27x1,5 | 1,6 |
| И | Для термопреобразователя | 50/M20x1,5 | 1,6 |
Нормативная база
- ГОСТ 11371-78
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 13716-73
- ГОСТ 15150-85
- ГОСТ 26.020-80
- ГОСТ 28759.3-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТУ 3615-001-85873787-2020
