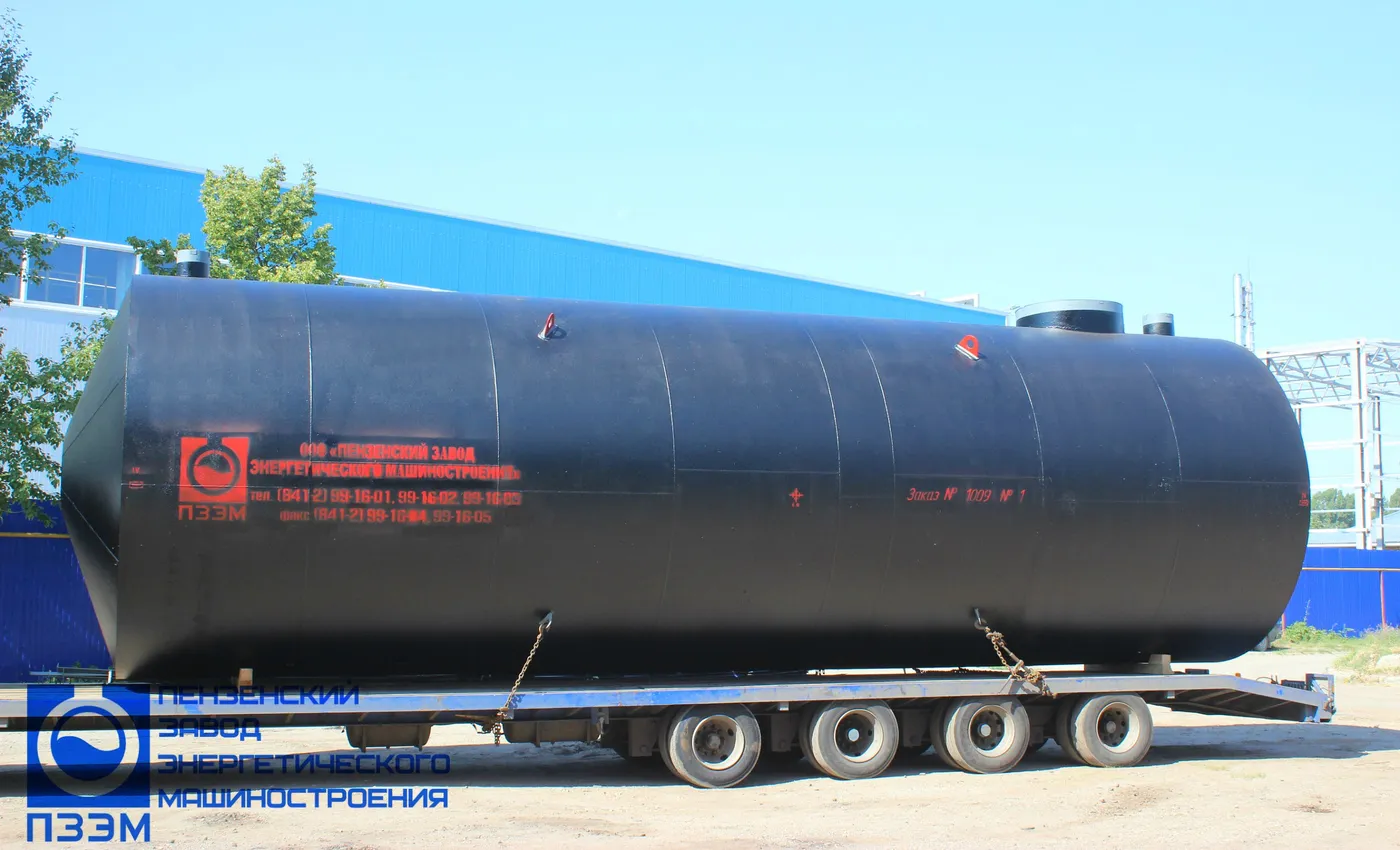

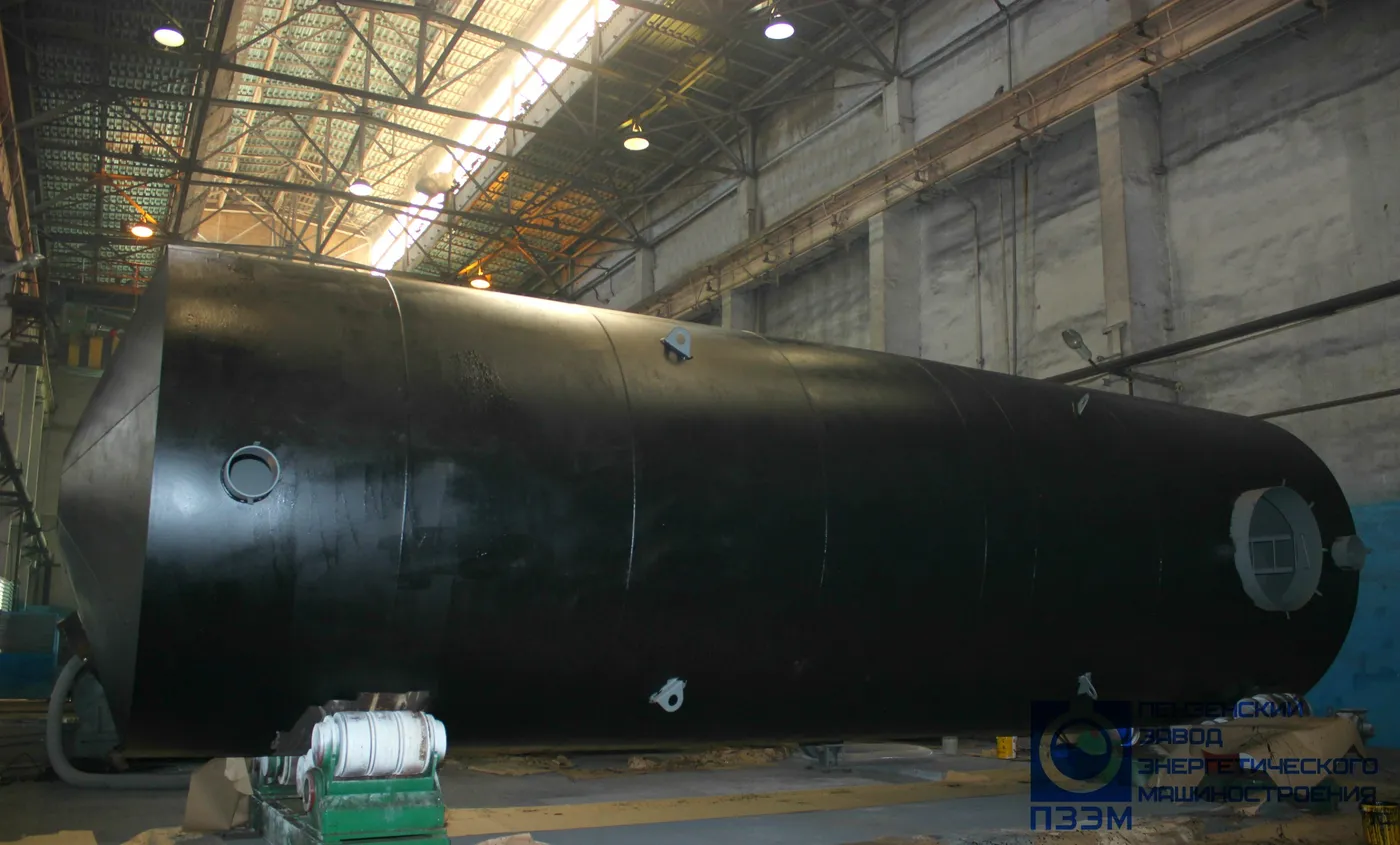

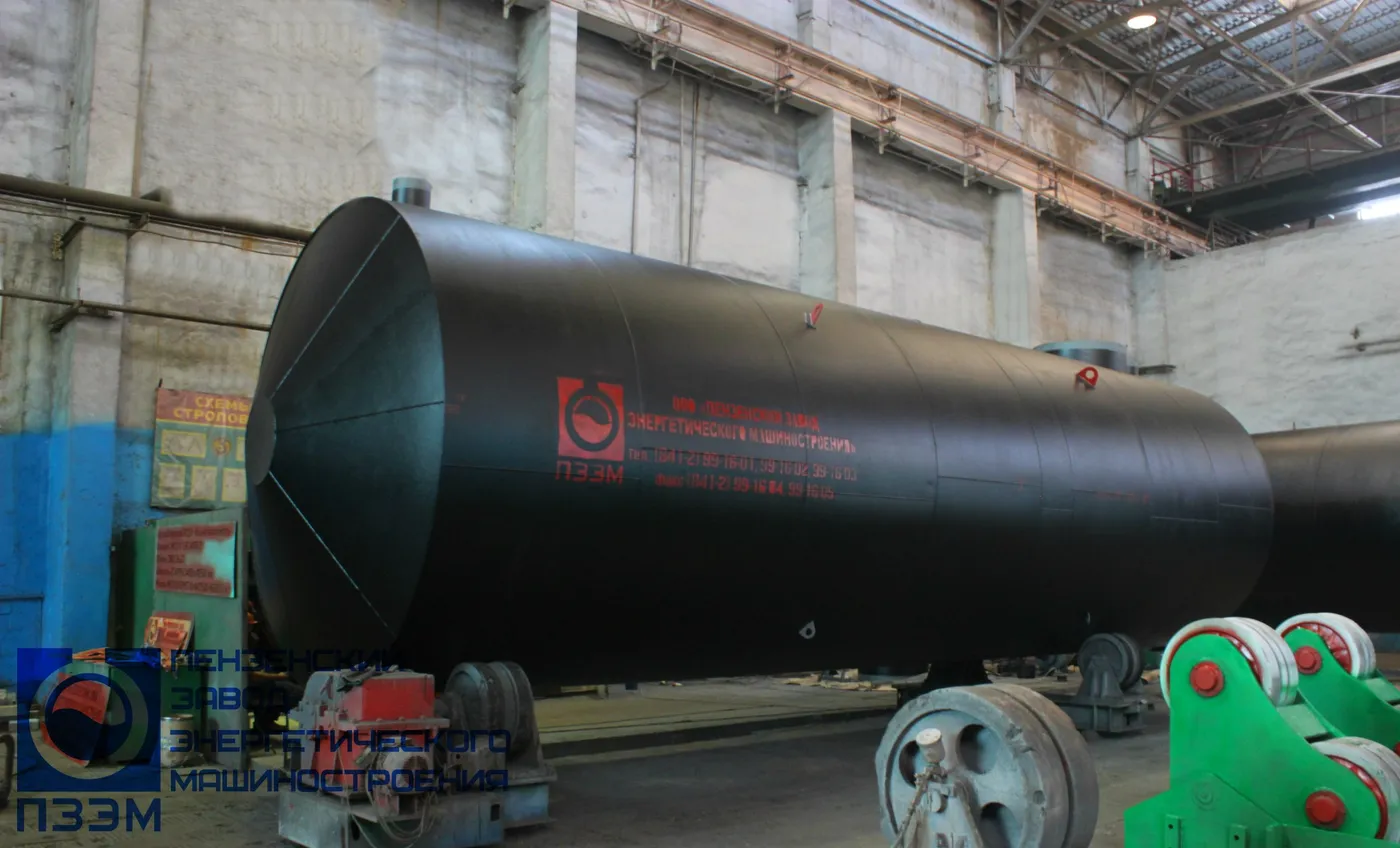

Резервуар горизонтальный стальной подземный РГСП-100 объемом 100 м³

Для строительства Амурского ГПЗ изготовлено 4 подземных горизонтальных стальных резервуара РГСП-100 с коническими днищами объёмом 100 м³; будут использоваться для производственных стоков. Материал изготовления — сталь 09Г2С.

Назначение аппарата	для сбора и хранения производственных стоков
Давление рабочее, не более, МПа (кгс/см²)	налив
Давление расчётное, МПа (кгс/см²)	0,05 (0,5)
Рабочая температура среды максимальная, °С	5...20
Рабочая температура среды минимальная / пропарка	– / –
Расчетная температура стенки, °С	30
Абсолютная минимальная температура воздуха района размещения аппарата, °С	минус 60
Коррозионность	да
Основной материал	09Г2С-15 ГОСТ 19281
Вместимость, м³	100
Прибавка для компенсации коррозии (корпус), мм	0,5
Расчетный (назначенный) срок службы аппарата, лет	5
Число циклов нагружения на весь срок службы, не более	не более 1000
Сейсмичность, не более балл	6

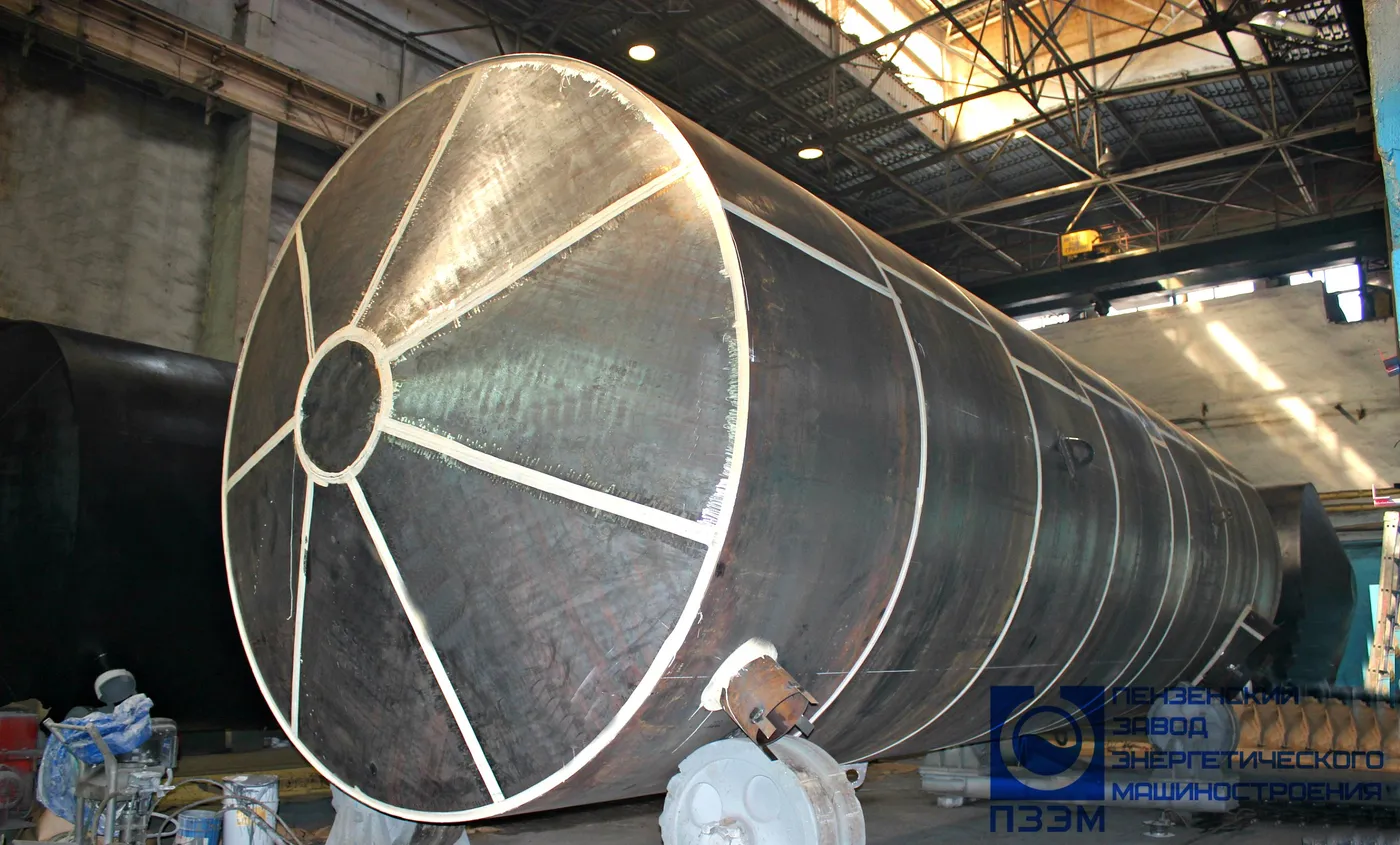

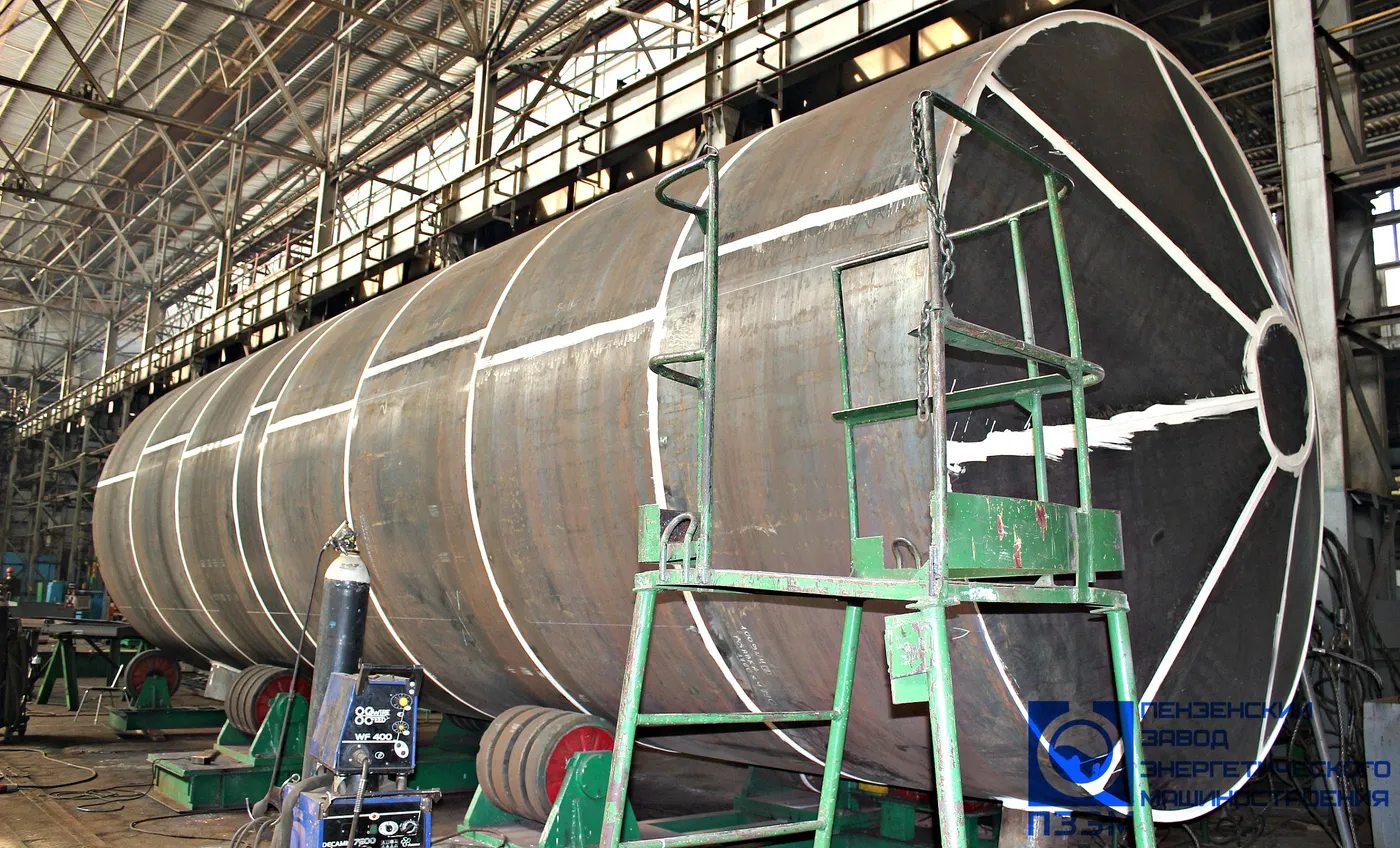

Исполнение	горизонтальный подземный, днища конические, кольца жесткости, горловина-лаз DN1100 высотой до отметки 0,000 (заглубление 3500 мм)
Диаметр корпуса, мм	ø3400, толщина 6
Длина, мм	10800 (цилиндр), 11800 (габарит)
Транспортный габарит, мм	3660; ширина 3412; высота с горловиной 7025

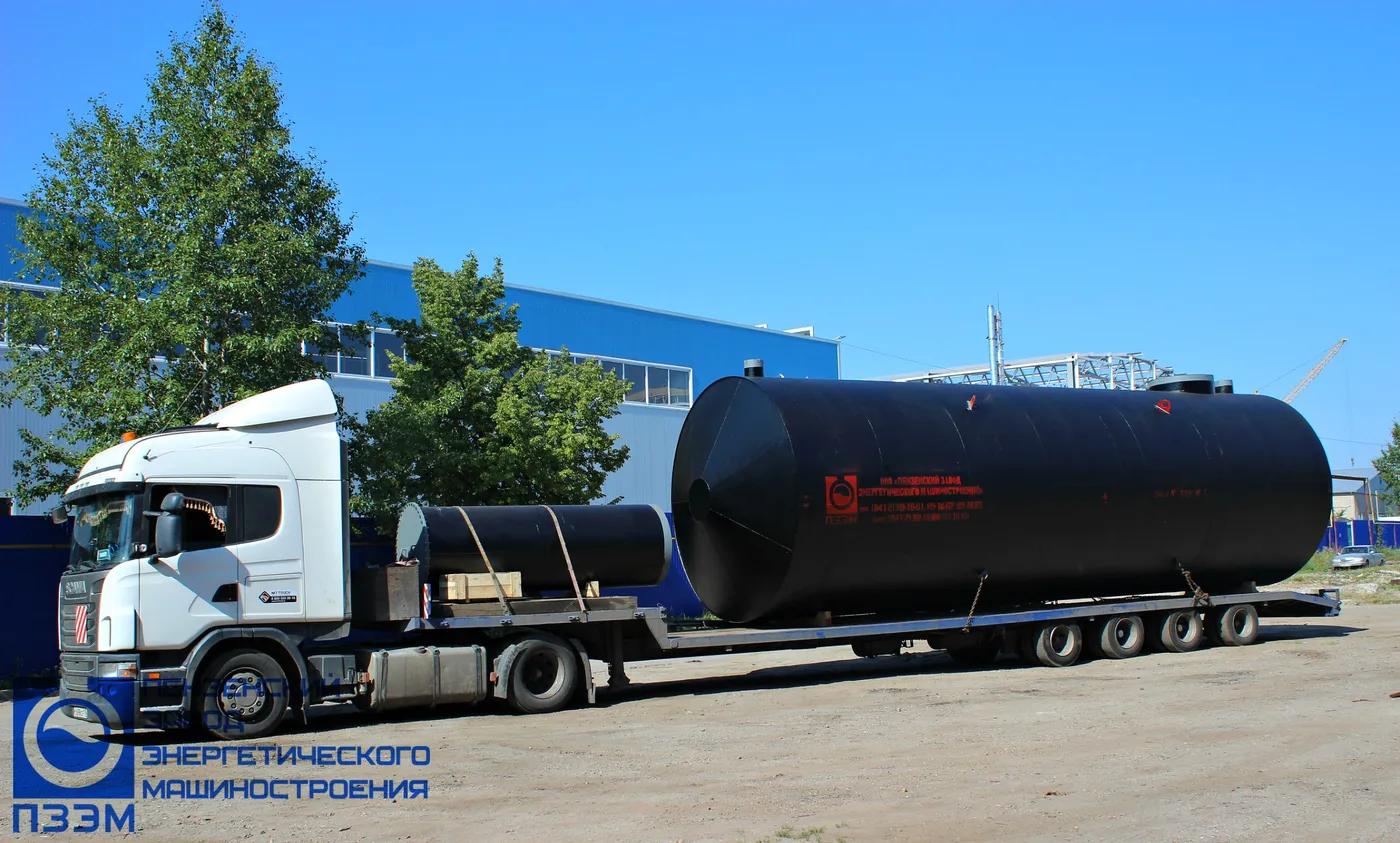

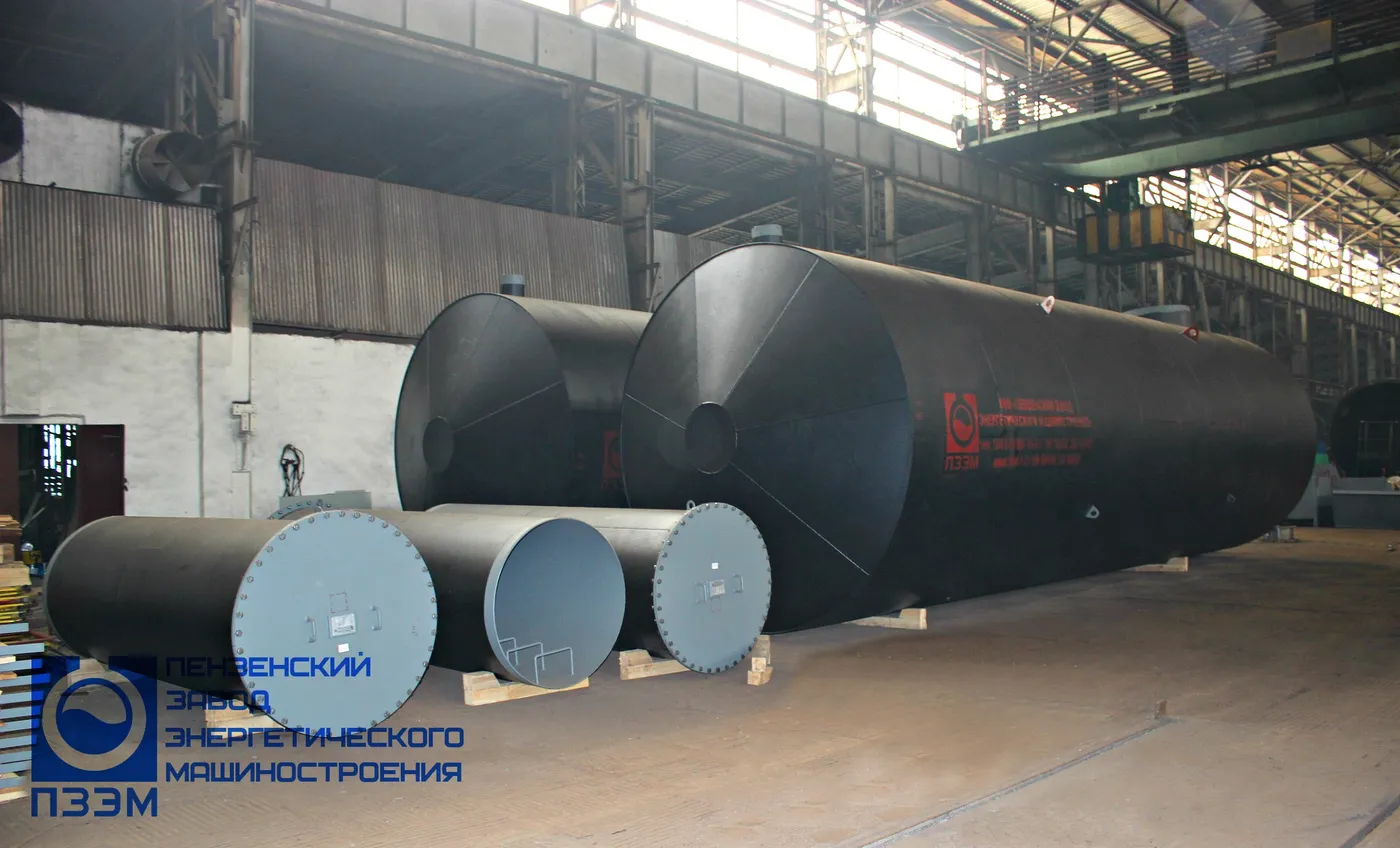

Состояние поставки	емкость в собранном виде, с неприваренными горловинами DN1100. Приварку горловин выполнить на месте монтажа силами и средствами заказчика
Контроль сварных швов	Контроль стыковых сварных швов: визуально-измерительный; на плотность капиллярным методом (смачиванием керосином)
Покрытие/окраска	внутренняя поверхность емкости и горловин – грунт-эмаль по ржавчине Яр/Исоат 0278 ТУ 2313-342-21743165-2009 – 3 слоя, общая толщина покрытия – 70...80 мкм; наружная поверхность емкости и горловин – мастика резинобитумная
Комплект ЗИП	по 1 прокладке на каждое фланцевое соединение
