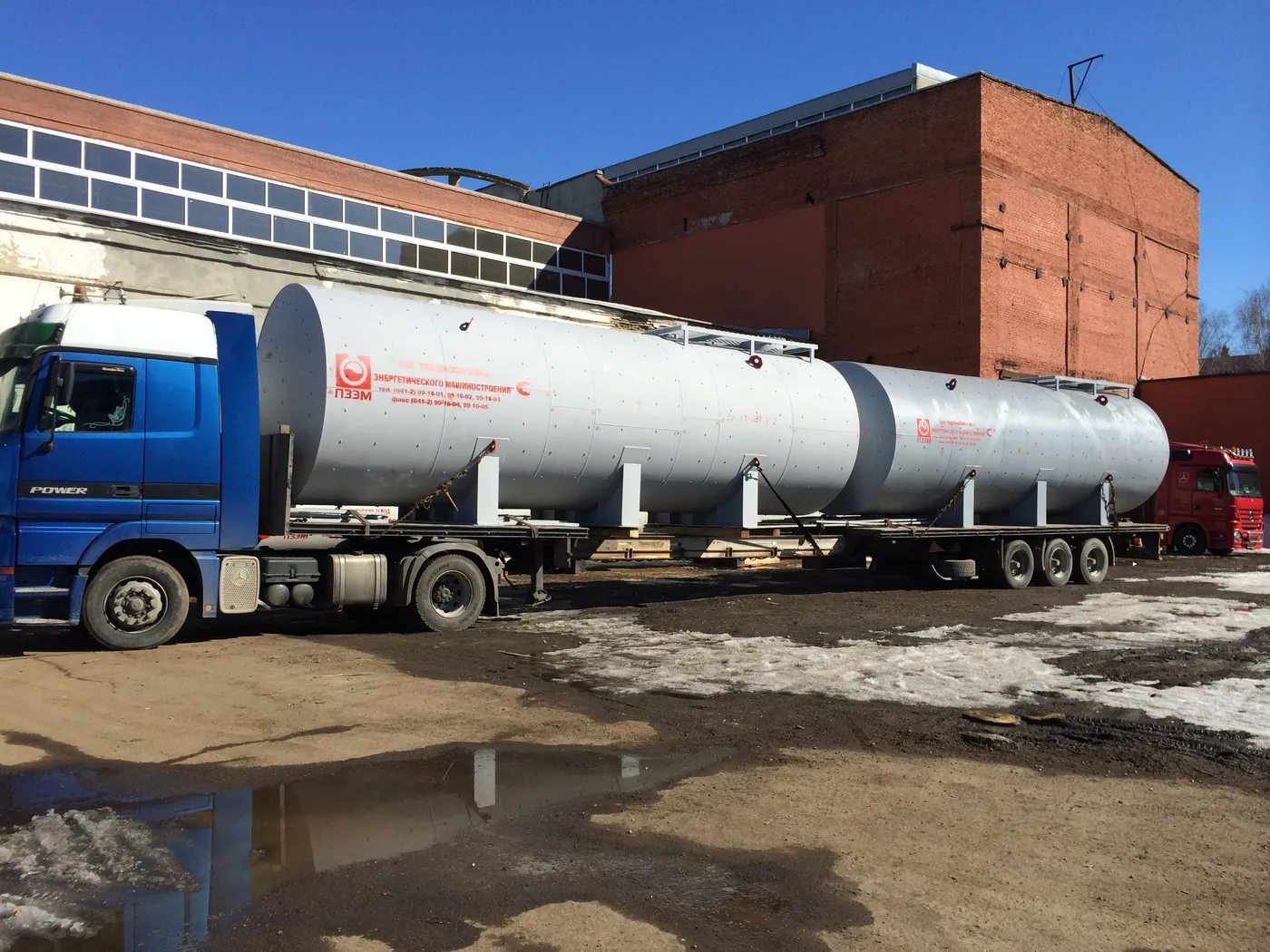

Аппарат 1-50-0,07-3-И Е-7/1,2 объемом 50 м³ — резервуар горизонтальный стальной РГС-50
Пожарные резервуары РГС-50 изготовлены для строительной компании, расположенной в Набережных Челнах. Основной материал корпуса и штуцеров — сталь 09Г2С. Аппарат испытан на прочность и герметичность пробным гидравлическим давлением. Расчётный срок службы — 20 лет.
| Рабочие пространства | Корпус / Подогреватель |
|---|---|
| Назначение аппарата (корпус / подогреватель) | для хранения и выдачи продукта / для обогрева продукта |
| Объем внутренний, м³ (л) (корпус / подогреватель) | 50 (50000) / 0,08 (80) |
| Давление рабочее, МПа (кгс/см²) (корпус / подогреватель) | не более 0,07 (0,7) / 1,0 (10,0) |
| Давление расчетное, МПа (кгс/см²) (корпус / подогреватель) | 0,07 (0,7) / 1,0 (10,0) |
| Пробное гидравлическое давление, МПа (кгс/см²) (корпус / подогреватель) | – / 1,25 (12,5) |
| Допустимая рабочая температура стенки аппарата максимальная, °C (корпус / подогреватель) | плюс 20 / плюс 100 |
| Допустимая рабочая температура стенки аппарата минимальная, °C (корпус / подогреватель) | минус 61 / положительная |
| Расчетная температура, °C (корпус / подогреватель) | плюс 50 / плюс 115 |
| Минимальная допустимая отрицательная температура стенки, находящейся под давлением, °C (корпус / подогреватель) | минус 61 / – |
| Рабочая среда (корпус / подогреватель) | депрессорно-диспергирующая жидкость / вода |
| Класс опасности по ГОСТ 12.1.007-76 (корпус / подогреватель) | 3 / нет |
| Пожароопасность ГОСТ 12.1.004-91 (корпус / подогреватель) | да / нет |
| Категория и группа взрывоопасности по ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99 (корпус / подогреватель) | IIA-T3 / нет |
| Коррозионность | да |
| Основной материал | 09Г2С-15 ГОСТ 19281-89 |
| Число циклов нагружения за весь срок службы | не более 1000 |
| Сейсмичность, не более баллов | 6 |
| Прибавка на коррозию, эрозию, мм | 2,0 |
| Срок службы | 20 |
| Диаметр максимальный, мм | 2772 |
| Длина, мм | 10030 |
| Ширина, мм | 3670 |
| Высота, мм | 4845 |
| Масса, кг | 6930 |
| Исполнение | горизонтальный, на трех седловых опорах, с площадкой обслуживания, лестницей и ограждениями, со встроенным трубчатым подогревателем поз. 11 |
| Покрытие/окраска | наружная поверхность аппарата, площадки обслуживания, лестница – грунт-эмаль по ржавчине Яр/Исоат 0278 (серая) ТУ 2313-342-21743165-2009 (в три слоя). Общая толщина покрытия – 70-80 мкм; строповые устройства поз. 1, поз. 33 – эмаль НЦ-132К (красная) ГОСТ 6631-74; внутренняя поверхность аппарата – Tankguard Storage – (в два слоя). Общая толщина покрытия – 125мкм |
| Изоляция | теплоизоляция на месте монтажа силами и средствами заказчика; материалы (теплоизоляционные маты, лист оцинкованный) не входят в поставку |
| Сварочные материалы | Электроды УОНИ-13/55 ГОСТ 9466-75; проволока 1,2св-08Г2С ГОСТ 2246-70, смесь (Ar+18%CO2) ТУ 2114-004-00204760-99 |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход продукта | 80 | 1,0 |
| В | Вход теплоносителя | 40 | 1,0 |
| Г | Выход теплоносителя | 40 | 1,0 |
| Д | Для вентиляционной трубы | 150 | 0,6 |
| Е | Люк замерный | 150 | 0,25 |
| Ж1 | Механизм управления хлопушкой | 150 | 0,25 |
| Ж | Для встроенного уровнемера | 50 | 1,0 |
| З | Для датчика температуры | 50 | 1,0 |
| И | Люк | 800 | – |
| К | Штуцер для дренажа | 100 | 1,0 |
| Н1-4 | Для указателя уровня (4 шт.) | 20 | 1,6 |
