Емкость ЕП 63-3000-1300-3 объемом 63 м³

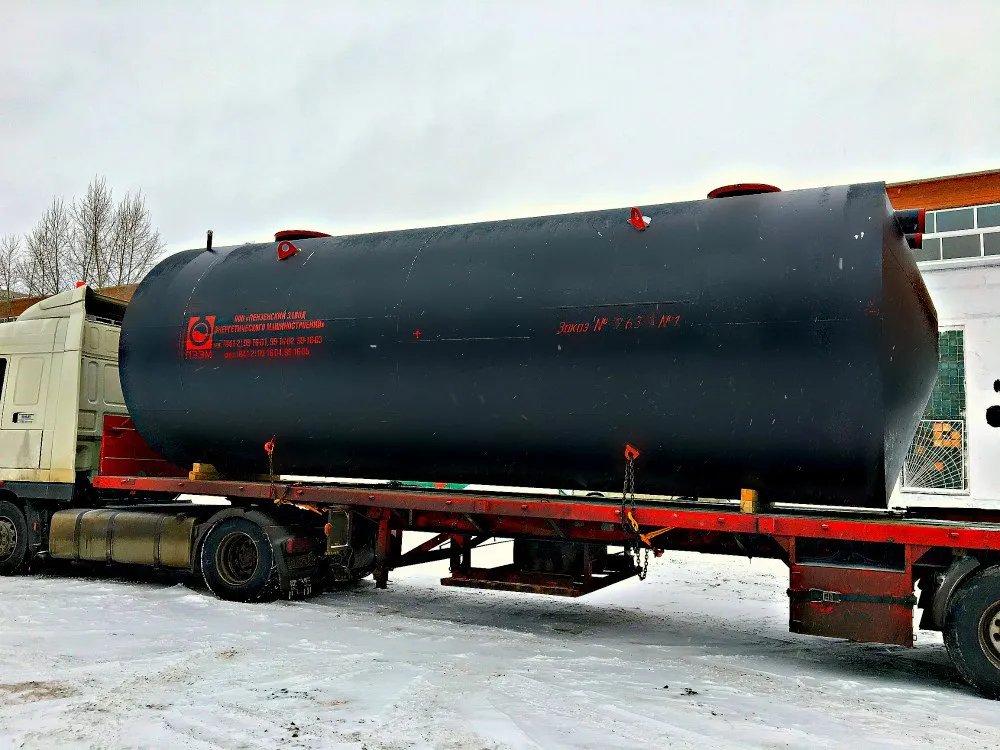

Ёмкость подземная ЕП-63 объёмом 63 м³ предназначена для сбора, хранения и выдачи жидких продуктов — масла и воды. Материал изготовления — сталь 09Г2С-15, масса — 11,6 т. Внутреннее покрытие — цинотан, ферротан; наружное — грунт ГФ-021 и резинобитумная холодная мастика. При скорости коррозии 0,3 мм/год добавлена усиленная прибавка 6 мм, что позволило увеличить расчётный срок службы до 20 лет.
| Назначение аппарата | Сбор, хранение и выдача жидких продуктов |
|---|---|
| Давление рабочее, не более, МПа (кгс/см²) | 0,05 (0,5) |
| Давление расчётное | атмосферное |
| Пробное давление гидравлическое / пневматическое | — / — |
| Рабочая температура среды максимальная, °C | 80 |
| Рабочая температура среды минимальная, °C | 5 |
| Пропарка | нет |
| Расчётная температура стенки, °C | 100 |
| Наименование рабочей среды | трансформаторное масло, вода |
| Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002 | нет |
| Пожароопасность по ГОСТ 12.1.004-91 | да |
| Взрывоопасность по ПУЭ | Вн, П3 |
| Коррозионность | да |
| Вместимость, м³ (л) | 63,0 (63000) |
| Прибавка для компенсации коррозии, мм | 6 |
| Основной материал | сталь 09Г2С-15 |
| Расчётный срок службы, лет | 20 |
| Число циклов нагружения за весь срок службы, не более | 1000 |
| Диаметр внутренний, мм, не более | 3000 |
| Длина, мм, не более | 9240 |
| Высота, мм, не более | 4650 |
| Ширина, мм, не более | 3172 |
| Габаритность аппарата | аппарат габаритный |
| Масса (основная надпись), кг | 11800 |
| Исполнение | горизонтальный подземный, с коническими днищами, горловинами люков Ø700 и Ø800 высотой 1300 |
| Контроль сварных швов | на плотность капиллярным методом (смачиванием керосином); визуальный осмотр и измерительный контроль |
| Строповые устройства | испытать статической нагрузкой 147,50 кН (14750 кгс) |
| Покрытие наружное | грунт ГФ-021 ГОСТ 25129-82 – 1 слой (кроме уплотнительных поверхностей фланцев, поверхности «Ю» бобышки заземления); мастика резино-битумная холодная ТУ 5775-005-32989231-04 – 1 слой (кроме фланцевых соединений аппарата) |
| Покрытие внутреннее | антикоррозионное покрытие «Цинотан» (1 слой) ТУ 2313-017-12288779-99, толщина покрытия – 100 мкм; антикоррозионное покрытие «Ферротан» (2 слоя) ТУ 2312-042-12288779-2004, толщина покрытия – 200 мкм; общая толщина покрытия не менее 300 мкм; площадь покрытия ~ 110 м² |
| Покрытие строповых устройств | Эмаль НЦ-132К ГОСТ 6631-74 (красный) |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Люк-лаз | 800 | — |
| Б | Люк | 700 | — |
| В | Вход продукта | 200 | — |
| Г | Выход продукта | 80 | 0,6 |
| Д | Вход продукта | 150 | — |
| Е | Вход пара | 100 | 0,6 |
| Ж | Воздушник | 100 | 0,6 |
| З | Для уровнемера | 100 | 0,6 |
| И | Для термопреобразователя | 50 | 0,6 |
